Сечение жил электрических проводов и кабелей, используемых для подключения освещения и бытовых приборов, силовых установок и различного оборудования, зависит от величины электрической мощности этих потребителей и, соответственно, электрического тока, протекающего по ним. Величина максимально допустимого тока, протекающего по токоведущей жиле для разных марок проводов и кабелей, в соответствии с их сечением и способом прокладки, регламентирована «Правилами устройства электроустановок» (ПУЭ) главой 1.3 «Выбор проводников по нагреву, экономической плотности тока и по условиям короны». О том, как выбрать кабель для домашней электропроводки, а также таблица мощности кабеля по сечению, которая пригодится для многих работ, об этом расскажем в сегодняшней публикации сайт
ПУЭ – основной документ, регламентирующий все сферы работ в электроустановках различного назначения
Для того чтобы определить допустимое сечение кабеля, необходимо знать мощность нагрузки, подключаемой с его использованием. Для этого можно воспользоваться двумя способами:
- собрать информацию о подключаемых устройствах, используя паспорта этих изделий или технические характеристики, размещённые в сети Интернет;
- воспользоваться усреднёнными значениями для каждой категории бытовых приборов.
Усреднённые значения различных бытовых приборов приведены в следующей таблице.
| Наименование устройства | Электрическая мощность, кВт |
|---|---|
| Посудомоечная машина | 1,8 |
| Электрический чайник | 1,2 |
| Духовой шкаф | 2,3 |
| Фен | 1,3 |
| Микроволновая печь | 1,5 |
| Утюг | 1,1 |
| Кондиционер | 4 |
| Стиральная машина | 0,5 |
| Телевизор | 0,3 |
| Холодильник | 0,2 |
| Спутниковое ТВ | 0,15 |
| Компьютер | 0,12 |
| Принтер | 0,05 |
| Монитор | 0,15 |
| Ручной электрический инструмент | 1,2 |
В данной таблице приведены не все виды бытовых приборов и инструмента, т.к. номенклатура их достаточно велика, поэтому при необходимости найти требуемые значения следует обратиться к сети Интернет, где с помощью «поисковика» найти величину мощности искомого объекта нагрузки.
Зная значения мощности электрической нагрузки, можно рассчитать значение тока, который будет протекать по проводникам во время их использования. Для этого следует воспользоваться формулой:
I = P / U , где
- P – мощность подключаемых бытовых приборов и электрического освещения;
- U – напряжение электрической сети;
- I – ток, протекающий по токоведущим жилам при включении приборов заданной мощности.
К сведению! При выполнении данного расчёта значение мощности берётся в киловаттах (кВт), а при суммировании этой величины − в Ваттах (Вт), полученное значение необходимо перевести в кВт, для чего следует его разделить на одну тысячу.
Вычислив силу тока, протекающего по проводнику при подключении максимально возможной нагрузки на заданном участке электрической цепи, можно определить его сечение.
Важно! Для медных и алюминиевых токоведущих жил значения максимально допустимого тока разнятся, поэтому это следует учитывать в обязательном порядке при выполнении подбора сечения кабеля (провода).
Выбор сечения медного или алюминиевого провода по мощности и силе тока
Как видно из формулы (по которой определялся электрический ток), при подключении определённой мощности, значение тока напрямую зависит от напряжения электрической сети, на котором работают подключаемые устройства. В связи с этим значения максимально допустимого тока на разных классах напряжения приводятся в технической литературе раздельно также, как и для разных марок токоведущих жил, а именно:
- Для алюминиевых проводников.
- Для медных проводников.
- Для проводников, используемых на низких классах напряжения (12/24 В).
К сведению! AWG - это американская система калибровки проводов (American Wire Gauge System), обусловленная технологией их изготовления и определяющая зависимость показателя AWG от толщины токоведущей жилы. Чем меньше калибр AWG, тем толще провод.
Выбор сечения кабеля по ПУЭ
Как уже было написано выше, в преамбуле к настоящей статье, соответствие сечения кабеля (провода) и прочих электрических величин (ток и мощность, длина и способ прокладки) регламентированы «Правилами устройства электроустановок». В соответствии с этим техническим документом, значения допустимых токов, кроме выше рассматриваемых показателей, классифицируются ещё и по способу их прокладки, а также типу изоляции, используемой при изготовлении проводов и кабелей, а именно:
Экономьте время: отборные статьи каждую неделю по почте
Узнать сечения кабеля по мощности и длине провода. Используем эффективный онлайн калькулятор диаметра провода. Кабеля представляют собой основные элементы в процессе передачи и распределения тока. Они играют важную роль в подключении электричества, вот почему необходимо точно и качественно сделать расчет сечение кабеля по длине и мощности нагрузки, дабы создать благоприятные условия для бесперебойного прохождения электричества и избежать негативных аварийных последствий.
Если при проектировании и разработке электрической сети будет выбрано неправильный диаметр проводки, то возможны перегревы и выход из строя различной электротехники. А также нарушится изоляция кабеля, что приведет к замыканию и возгоранию. Будут иметь место существенные затраты на восстановление не только электрической проводки, но и всех электроприборов в помещении. Чтобы этого избежать, нужно грамотно сделать выбор сечения кабеля по мощности и длине.
Онлайн калькулятор подбора кабеля по мощности
Внимание! Калькулятор при неправильном введении данных может выдавать неточные значения, для наглядности пользуйтесь таблицей значений ниже.
На нашем сайте вы можете беспрепятственно сделать необходимый расчет диаметра проводки на несколько секунд, используя готовую программу для получения данных о сечении жилы кабеля.
Для этого нужно ввести в готовую таблицу несколько индивидуальных параметров:
- мощность предполагаемого объекта (суммарные показатели нагрузки всех используемых электроприборов);
- выбрать номинальное напряжение (чаще всего однофазное, 220 В, но бывает и трехфазное – 380 В);
- указать число фаз;
- материал жилы (технические характеристики провода, выделяют два состава – медь и алюминий);
- длину и тип линии.
Обязательно указать все значения. После этого нажать на кнопку «рассчитать» и получить готовый результат.
Это значение гарантирует то, что при расчете сечения кабеля по мощности онлайн провод не будет перегреваться при рабочей нагрузке. В конечном итоге важно учитывать фактор падения напряжения на жилах провода, подбирая при этом параметры для определенной линии.

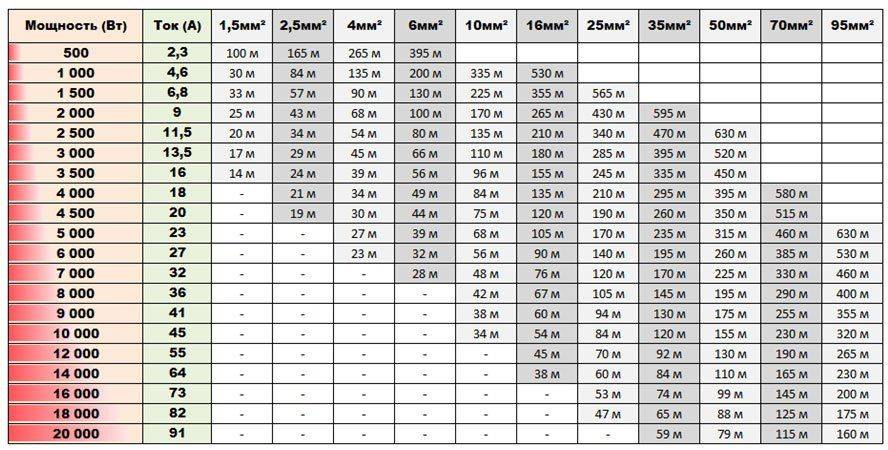

Таблица по подбору сечения провода в зависимости от мощности (Вт)
Как сделать самостоятельно расчет сечения кабеля по длине?
В бытовых условиях такие данные необходимы при изготовлении удлинителей на большое расстояние. Однако, даже при точно полученных результатах нужно оставлять в запасе 10-15 см на коммутацию проводов и (с помощью сварки, пайки или обжима).
В промышленности формула расчета сечения кабеля по мощности и длине применяется на этапе проектировки сетей. Важно точно определиться с такими данными, если кабель будет иметь дополнительные и значительные нагрузки.
Пример расчета в быту: I = P/U·cosφ, где
I - сила тока, (А);
P - мощность, (Вт);
U - напряжение в сети, (В);
cosφ – коэффициент, равный 1.
Используя такую расчетную формулу можно найти правильную длину проводки, а показатели сечения кабеля можно получить с помощью онлайн-калькулятора, или же вручную. Чтобы перевести Ватты в Амперы - .
Программа для расчета сечения кабеля по мощности
Чтобы узнать мощность оборудования или прибора, нужно посмотреть на бирке, где указаны их основные характеристики. После сложить данные, например, 20 000 Вт, это 20 кВт. Такой показатель свидетельствует о том, сколько энергии потребляют все электроприборы. Если их процентное соотношение будет использоваться за один раз около 80%, то коэффициент будет равен 0,8. Расчет сечения кабеля по мощности: 20 х 0,8 = 16 кВт. Это сечение жилы для медного провода размером 10 мм. Для трехфазной цепи – 2,5 мм при напряжении 380 В.
Лучше заранее выбирать провод наибольшего сечения, на случай подключения незапланированной техники или приборов. Лучше сегодня добавить денег и сделать все качественно, чем завтра менять кабель и покупать новый чайник.
Более подробный калькулятор который учитывает разные коэффициенты .
Стандартная квартирная электропроводка рассчитана на максимальный ток потребления при длительной нагрузке – 25 ампер (используется медный провод сечением 5 мм и диаметром 2,5 мм). Чем больше будет запланирована потребляемая величина тока, тем больше должно быть жил в кабеле. Если провод диаметром 2 мм, то его сечение можно легко определить по следующей формуле: 2 мм×2 мм×0,785=3,14 мм 2 . Если округлить значение, то получается – 3 мм в квадрате.
Чтобы сделать выбор сечения кабеля по мощности нужно самостоятельно определить суммарный ток всех электроприборов, сложить полученный результат и разделить на 220.
Выбор для прокладки кабеля зависит от его формы, круглую проводку лучше прокладывать через стены, а для внутренних работ лучше подойдет плоский кабель, который легко монтируется и не создает препятствий в эксплуатации. Их технические характеристики одинаковые.
В Правилах управления электроустановок четко расписано, сколько тока должна суммарно потреблять городская квартира, а, значит, кабель какого сечения должен быть в ней использован. Его параметры: площадь сечения 2,5 мм², диаметр 1,8 мм, токовая нагрузка 16 А. Конечно, увеличение количества бытовых приборов изменяет эти показатели, поэтому совет – использовать медный кабель площадью 4 мм², диаметром 2,26 мм, который будет выдерживать токовую нагрузку в 25 А.
Для частного дома эти эксплуатационные показатели также приемлемы. Но необходимо учитывать тот момент, что в квартире или доме электрическая схема разбивается на контуры (шлейфы), которые будут подвергаться различным нагрузкам в зависимости от мощности потребителя. Поэтому придется производить выбор сечения кабеля по току (таблица ПУЭ в данном случае хороший помощник).
Расчет сечения провода
Начнем не с таблицы, а с расчета. То есть, каждый человек, не имея под рукой интернет, где в свободном доступе ПУЭ с таблицами имеется, может самостоятельно провести расчет сечения кабеля по току. Для этого потребуется штангенциркуль и формула.
Если рассмотреть сечение кабеля, то это круг с определенным диаметром. Существует формула площади круга:
S= 3,14*D²/4, где 3,14 – это Архимедово число, «D» – диаметр измеренной жилы. Формулу можно упростить: S=0,785*D².
Если провод состоит из нескольких жил, то замеряется диаметр каждой, вычисляется площадь, затем все показатели суммируются. А как вычислить сечение кабеля, если каждая его жила состоит из нескольких тоненьких проводков? Процесс немного усложняется, но не сильно. Для этого придется подсчитать количество проводков в одной жиле, измерить диаметр одного проводка, вычислить его площадь по описанной формуле и умножить данный показатель на количество проводков. Это и будет сечение одной жилы. Теперь необходимо это значение умножить на количество жил.
Если нет желания считать проводки и измерять их размеры, надо просто замерить диаметр одной жилы, состоящий из нескольких проводов. Снимать размеры надо аккуратно, чтобы не смять жилу. Обратите внимание, что этот диаметр не является точным, потому что между проводками остается пространство. Поэтому полученную величину надо умножить на снижающий коэффициент – 0,91.
Соотношение тока и сечения
Чтобы понять, как работает электрический кабель, необходимо вспомнить обычную водопроводную трубу. Чем больше ее диаметр, тем больше воды через нее будет проходить. То же самое и с проводами. Чем больше их площадь, тем большей силы ток, через них пройдет. При этом кабель не будет перегреваться, что является самым важным требованием правил пожарной безопасности.
Поэтому связка сечение – ток является основным критерием, который используется в подборе электрических проводов в разводке. Поэтому вам необходимо сначала разобраться, сколько бытовых приборов и какой общей мощности будет подключены к каждому шлейфу. К примеру, на кухне обязательно устанавливается холодильник, микроволновка, кофемолка и кофеварка, электрочайник иногда посудомоечная машина. То есть, все эти прибору могут в один момент быть включены одновременно. Поэтому в расчетах и используется суммарная мощность помещения.
Узнать потребляемую мощность каждого прибора можно из паспорта изделия или на бирке. Для примера обозначим некоторые из них:
- Чайник – 1-2 кВт.
- Микроволновка и мясорубка 1,5-2,2 кВт.
- Кофемолка и кофеварка – 0,5-1,5 кВт.
- Холодильник 0,8 кВт.
Узнав мощность, которая будет действовать на проводку, можно подобрать ее сечение из таблицы. Не будем рассматривать все показатели данной таблицы, покажем те, которые преобладают в быту.
- Сила тока 16 А, сечение кабеля 2,7 мм², диаметр провода 1,87 мм.
- 25 А – 4,2 – 2,32.
- 32 А – 5,3 – 2.6.
- 40 А – 6,7 – 2,92.
Но тут есть нюансы. К примеру, вам необходимо подключить стиральную машину. Специалисты рекомендуют к таким мощным приборам из распределительного щита проводить отдельный контур, запитав его на отдельный автомат. Так вот потребляемая мощность стиральной машины – 4 кВт, а это ток силой 18 А. В таблице ПУЭ этого показателя нет, поэтому необходимо доводить его до ближайшего большего, а это 20 А, к которому подходит контур сечением 3,3 мм² диаметром 2,05 мм. Опять-таки, провода с таким значением нет, значит, доводим и его до ближайшего большего. Это 4 мм². Кстати, таблица стандартных размеров электрических проводов также есть в интернете в свободном доступе.
Внимание! Если под рукой не оказалось кабеля нужного сечения, то можно его заменить двумя, тремя и так далее проводами меньшей площади, которые соединяются параллельно. При этом суммарное их сечение должно совпадать с сечением номинала. К примеру, чтобы заменить кабель сечением 10 мм², можно вместо него использовать или два провода по 5 мм², или три по 2, 3 и 5 мм², или четыре: два по 2 и два по 3.
Трехфазное подключение
Трехфазная сеть – это три провода, по которым и движется ток. Соответственно нагрузка прибора, подключенного на три фазы, уменьшается в три раза на каждой фазе. Поэтому для каждой фазы можно использовать кабель меньшего сечения. Здесь тоже соотношение – в три раза. То есть, если сечение кабеля в однофазной сети равно 4 мм², то для трехфазной можно брать 4/1,75=2,3 мм². Переводим в стандартный больший размер по таблице ПУЭ – 2,5 мм².
В достаточно большом количестве домов и квартир еще присутствует электрическая разводка алюминиевым кабелем. Ничего плохого о нем сказать нельзя. Алюминиевый кабель прекрасно служит, и как показала жизнь, срок его эксплуатации практически ничем не ограничен. Конечно, если правильно подобрать его по току и грамотно провести соединение.
Так же как и в случае с медным кабелем, проведем сравнение алюминиевого по сечению, силе тока и мощности. Опять-таки, не будем рассматривать все, возьмем только ходовые параметры.
- Кабель сечением 2,5 мм² выдерживает силу тока, равную 16 А, и мощность потребителя 3,5 кВт.
- 4 мм² – 21 А – 4,6 кВт.
- 6 – 26 – 5,7.
- 10 – 38 – 8,4.
Выбор провода
Делать внутреннюю разводку лучше всего из медных проводов. Хотя алюминиевые им не уступят. Но тут есть один нюанс, который связан с правильно проведенном соединении участков в распределительной коробке. Как показывает практика, места соединений часто выходят из строя из-за окисления алюминиевого провода.

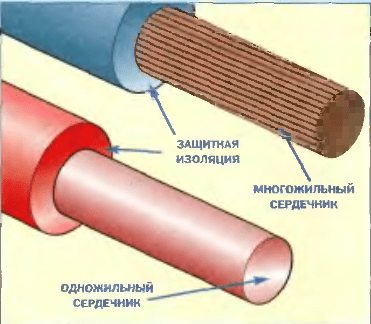

Еще один вопрос, какой провод выбрать: одножильный или многожильный? Одножильный имеет лучшую проводимость тока, поэтому именно его рекомендуют к применению в бытовой электрической разводке. Многожильный имеет высокую гибкость, что позволяет его сгибать в одном месте по несколько раз без ущерба качеству.
Выбор кабеля по маркам. Тут оптимальный вариант – кабель ВВГ. Это медные провода с двойной пластиковой изоляцией. Если вам встретится марка «NYM», то считайте, что это все тот же ВВГ, только зарубежного исполнения.
Внимание! Использовать сегодня провода марки ПУНП запрещено. Для этого есть постановление Главгосэнергонадзора, которое действует аж с 1990 года.
Заключение по теме
Как видите, провести выбор сечения кабеля по силе тока, действующего в потребительской сети, не очень сложно. Практически нет необходимости заниматься какими-то сложными математическими манипуляциями. Для удобства всегда можно воспользоваться таблицами из правил ПУЭ. Главное – правильно подсчитать общую мощность всех потребителей, установленных на одном электрическом контуре.
Привет. Тема сегодняшней статьи «Сечение кабеля по мощности» . Эта информация пригодиться как в быту, так и на производстве. Речь пойдет о том, как произвести расчет сечения кабеля по мощности и сделать выбор по удобной таблице.
Для чего вообще нужно правильно подобрать сечение кабеля ?
Если говорить простым языком, это нужно для нормальной работы всего, что связано с электрическим током. Будь-то фен, стиральная машина, двигатель или трансформатор. Сегодня инновации не дошли еще до безпроводной передачи электроэнергии (думаю еще не скоро дойдут), соответственно основным средством для передачи и распределения электрического тока, являются кабели и провода.
При маленьком сечении кабеля и большой мощности оборудования, кабель может нагреваться, что приводит к потере его свойств и разрушению изоляции. Это не есть хорошо, так что правильный расчет необходим.
Итак, выбор сечения кабеля по мощности . Для подбора будем использовать удобную таблицу:
Таблица простая, описывать ее думаю не стоит.
Допустим у нас дом, выполняем монтаж закрытой электропроводки кабелем ВВГ. Берем лист бумаги и переписываем перечень используемого оборудования. Сделали? Хорошо.
Как узнать мощность ? Мощность вы сможете найти на самом оборудовании, обычно имеется бирка, где записаны основные характеристики:
Мощность измеряется в Ваттах (Вт, W), или Киловаттах (кВт, KW). Нашли? Записываем данные, затем складываем.
Допустим, у вас получилось 20 000 Вт, это 20 кВт. Цифра говорит нам о том, сколько энергии потребляют все электроприемники вместе. Теперь нужно подумать сколько вы будете использовать приборов одновременно в течении длительного времени? Допустим 80 %. Коэффициент одновременности в таком случае равен 0,8 . Делаем расчет сечения кабеля по мощности :
Считаем: 20 х 0,8 = 16 (кВт)

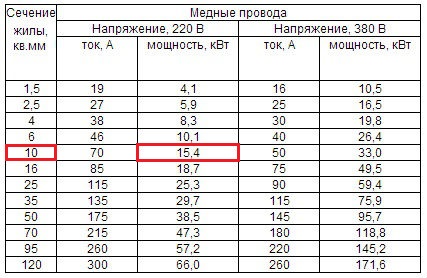

Чтобы сделать выбор сечения кабеля по мощности, смотрим на наши таблицы:
Расчет сечения кабеля по мощности и другим рабочим параметрам необходим для обеспечения безопасности и надежности электрической сети. При неправильном выборе это может привести к серьезным последствиям от выхода из строя приборов или части проводки до пожара.
Жизнь современного человека требует все большего количества электрической техники и оборудования для обеспечения комфорта. Количество всех этих приборов постоянно растет и, несмотря на активную разработку экономичных технологий, увеличивает требования к электросетям, прокладываемым в домах. С каждым годом в доме появляется все больше техники, которая обладает большой потребляемой мощностью.
Увеличение количества техники закономерно ведет к увеличению нагрузки на проводку. Особенно это важно при использовании таких мощных приборов, как стиральные машины, водонагреватели, электрические плиты. Толщина или сечение кабеля, с помощью которого осуществляется подача электроэнергии на такое устройство, должна выбираться специально под его характеристики.
Использование слишком тонкого кабеля чревато такими последствиями, как:
- плавление внешней и первичной изоляции проводов;
- возгорание проводки;
- короткое замыкание;
- пожар (как следствие предыдущих пунктов);
- выход из строя электроприборов.
В лучшем случае это может стать причиной дополнительных затрат на ремонт и покупку новой техники, а в худшем – человеческих жертв. Именно поэтому предельно важно использовать для домашней проводки и не только кабели с подходящей площадью сечения.
Способы расчета
В данной статье мы не будем рассматривать вопрос создания схемы электрической сети и разделения потребителей на группы. Достаточно отметить, что в наши дни общепринятым считается схема, когда приборы с большой потребляемой мощностью выносятся на отдельную линию друг от друга, а также групп розеток и осветителей. Поэтому для них, как правила, используются более толстые провода.
- по таблице соответствия нагрузки к толщине жилы;
- по длине (с помощью формулы);
- по потребляемой мощности;
- по другим рабочим показателям (напряжению или току).
С помощью формулы
Сечением кабеля называют площадь поперечного среза токопроводящей жилы. Если для подачи фазы используется многожильный кабель, то за сечение принимается сумма этих площадей.
Чтобы найти расчетную величину сечения кабеля можно выразить её из формулы сопротивления провода, согласно которой:
R= (p*l)/S
Здесь p означает удельное сопротивление, l – длину провода, а S – его площадь в поперечнике. Вспоминаем, что площадь круга равна квадрату его диаметра, умноженному на 0,758 (S = 0,758d2). При известном значении толщины провода (то есть диаметра поперечного круга), приводим формулу к следующему виду:
R= (p*l)/(0,758*d^2)
d – диаметр жилы
Значение p зависит от металла, из которого сделан провод, его величину можно узнать в справочниках.
С помощью данной формулы мы можем узнать, на какое предельное сопротивление рассчитан провод той или иной толщины, то есть определить безопасную нагрузку, и использовать эту информацию для проектирования домашней электросети. Стоит признать, что этот способ расчета сечения относительно сложен и громоздок, особенно если в квартире будет разводиться много линий питания с разной потребляемой мощностью. Мы приводим его здесь для более полного понимания того, как происходит расчет. Тем более, рабочие характеристики всех типов проводов давно известны, а значит можно не мучиться (и избежать возможных ошибок), а воспользоваться уже известными данными, сведенными в удобную таблицу.
С помощью таблицы

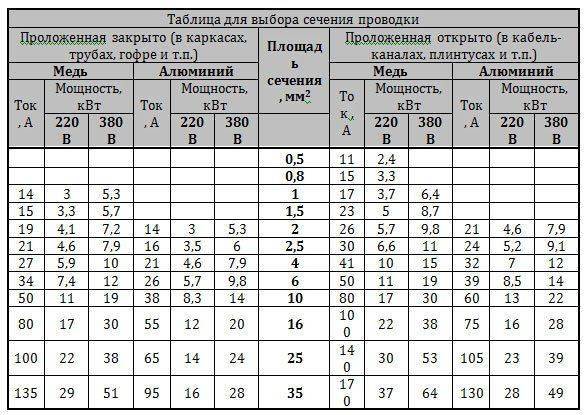

Таблица нагрузок и кабелей, соответствующих её величине, является гораздо более удобным способом найти расчетную площадь сечения. Самым главным показателем в данной таблице является сопротивление материала проводов. Электрические кабели чаще всего изготавливаются из меди и алюминия. Вторые обладают более низкими рабочими характеристиками и по этой причине в последнее время все чаще отвергаются профессионалами как менее безопасные и надежные. Несмотря на это, алюминиевые провода по-прежнему очень часто используются в домашних электросетях. Поэтому таблица ПЭУ (правил электротехнических установок) для выбора сечения содержит колонки со значениями для обоих металлов.
В приведенной таблице расчетная площадь сечения находится по току и мощности, поскольку эти два параметра взаимосвязаны и вычисляются по общей формуле. Очевидно, что она гораздо удобнее способа, описанного ранее – нет необходимости производить сложные вычисления, исходя из диаметра жил. Здесь достаточно знать общую нагрузку, которая будет подаваться на провода, и сразу увидеть, какой должна быть их толщина. Помните, что в целях безопасности и обеспечения надежности следует всегда округлять величину поперечного сечения в большую сторону.
Влияние рабочих параметров на расчет
Чтобы определить, какой толщины должен быть кабель для прокладывания функциональной и безопасной проводки, можно ориентироваться на основные рабочие показатели электрической сети (напряжение, сила тока, потребляемая мощность). Однако каждый из этих способов имеет небольшие особенности, которые необходимо учитывать. Рассмотрим их по отдельности.
Напряжение
При расчете сечения кабеля по напряжению ключевое значение имеет тип сети по количеству фаз. Как мы знаем, стандартная бытовая сеть имеет 1 силовую фазу с напряжением 220 вольт, а в производственной деятельности и на высоконагруженных объектах применяется трехфазная сеть – с напряжением 380 вольт. Отличается и строение силового кабеля:
- в однофазном – 3 жилы: фаза, ноль, заземление;
- в трехфазном – 5 жил: 3 фазы, ноль, заземление.
Это накладывает определенные особенности на монтаж электросети, связанные с разводкой питания на автоматы и выделенные линии. К примеру, от силового щитка частного дома идет одна ветка для освещения и подачи электроэнергии в гараж, потребляемая мощность которого составляет 18 киловатт. И именно здесь возникает различие:
- В однофазной сети кабель будет принимать на себя всю нагрузку ветви, равную 18 кВт. То есть при использовании медного провода его сечение должно быть равно 16 или 25 мм2 (для скрытой и отрытой проводки).
- В трехфазной сети кабель будет состоять из трех питающих жил, каждая их которых будет находиться под нагрузкой в 6,6 кВт. То есть площадь сечения каждой из них может составлять 1 мм2, а суммарная – 3мм2.
Например, мы прокладываем электрическую сеть в квартире, подключенной к однофазной сети с напряжением 220В. Для питания электроплиты с номинальной мощностью в 5 кВт от распределительного щитка будет проведена отдельная ветка с автоматикой. Согласно таблице для этого нужно использовать медный кабель с площадью сечения в 2,5 мм2. Алюминиевые провода для питания таких устройств лучше не использовать совсем – их свойства могут изменить в худшую сторону под воздействием сильной нагрузки.
Сила тока
Чтобы узнать, какие провода подойдут для использования на определенном участке цепи, можно провести расчеты по силе тока. Некоторые электрики в данной ситуации производят примерный расчет, считая, что на один квадратный миллиметр сечения должно приходиться 10А тока, однако такой способ не слишком точен, поскольку подходит только для однофазных сетей и кабелей с площадью сечения до 6 мм2. Поэтому мы рассмотрим, как правильно и точно выбрать кабель исходя из величины номинального тока.
Чаще всего на корпусе электроприборов или в технической документации указывается их номинальная мощность, с помощью которой мы можем вычислить мощность и, следовательно, нагрузку. Сложив токовые нагрузки всех электроприборов, получим суммарную мощность. Исходя из этой величины, надо будет выбирать провод. Например, в участок сети включены две ламы мощностью по 100Вт и четыре – по 40Вт, а также 1200Вт микроволновка и 2200Вт электрический чайник. Суммарная мощность нагрузки в такой цепи составит 3760Вт или 3,76 кВт. Для расчета сечения кабеля понадобится стандартная формула нахождения силы тока.
P – сопротивление (общая мощность); U – напряжение сети; I – сила тока
I= 3760Вт/220В= 17,09 А
Токовая нагрузка на нашем участке сети составляет 17,09А. В выборе подходящего кабеля нам поможет таблица нагрузок, использовавшаяся в способах выше. Обращаемся к ней и видим, что в однофазной сети с напряжением в 220В можно использовать медный кабель с сечением 1,5 мм2 или алюминиевый с сечением 2,5 мм2. Для сети с напряжением 380В эти показатели аналогичны – существенная разница в требуемой толщине кабелей между трех- и двухфазными сетями становится заметной только при нагрузке выше 25А.
Не забывайте, что выбор проводников по длительно допустимому току необходимо производить с округлением в большую сторону. Если, например, суммарная нагрузка составляет 22,5 А, следует брать кабель с сечением не ниже этого значения. Согласно таблице это будет 2,5 мм2 для медных проводов и 4 мм2 – для алюминиевых. Такое соотношение закономерно для двух этих материалов, так как медь обладает более высокой пропускной способностью.
Мощность
Расчет сечения кабеля по мощности также производится с помощью общей таблицы нагрузок. Но во время монтажа сетей на крупных объектах она не гарантирует точность вычислений, поскольку при большой длине кабелей играет роль падение напряжения. То есть при значительном отдалении потребителя от источника питания, фактическое напряжение будет ниже номинального. Как мы помним, сила тока является результатом деления сопротивления на напряжение (I = P/U). Соответственно, при уменьшении величины напряжения, сила тока будет возрастать. Вместе с ней будет увеличиваться и требуемая площадь сечения кабеля (для большей нагрузки нужен кабель большей толщины). Для наглядности ниже представлена таблица расчета сечения кабеля по мощности и длине с поправкой на падение напряжения.
При монтаже электрической сети в квартире или частном доме этими отклонениями можно пренебречь – они не окажут ощутимого воздействия на работу проводки, поскольку будут погашены за счет округления в большую сторону.
Влияние типа проводки на расчет
Как известно, для прокладывания кабелей проводки могут использоваться два способа:
- открытый – по поверхности стен и потолков в специальных кабель-каналах;
- закрытый – внутри каркасных конструкций, оштукатуренных стен т.д.
Тип проводки оказывает влияние на выбор кабеля определенной толщины по следующей причине – провода, проложенные открытым способом, находятся в лучших теплообменных условиях (воздух служит дополнительным охлаждением). Таким образом, для проводника одной и той же толщины допустимый максимальный ток будет выше в условиях открытой прокладки, чем при закрытой. В приведенной нами сводной таблице соотношения нагрузок и толщины кабелей указаны данные для закрытого способа прокладки. Используя кабеля, подобранный согласно указанной там информации (вне зависимости от типа проводки), у вас всегда будет некоторый запас прочности. Тем не менее, ниже прикреплена более подробная таблица для расчета сечения кабелей для закрытой и открытой проводки.
