Как установить сплит систему самому. Как правильно установить кондиционер в квартире: схемы расположения

При покупке современной сплит-системы на первый план встает вопрос ее монтажа и подключения. Обычно сервисные службы предлагают достаточно дорогостоящую помощь. Альтернативным решением может стать подключение кондиционера своими руками. Данная процедура кажется достаточно сложной и трудоемкой, однако, это только на первый взгляд. На самом же деле произвести ее вполне под силу обычному потребителю.

Перед тем, как приобрести навыки самостоятельного подключения, необходимо предварительно ознакомиться с принципами работы сплит-системы.

Основные принципы работы

Чтобы произвести установку верно и не допустить критических ошибок, надо хорошо знать, каким образом производится работа устройства.

Основная деталь прибора – хладагент. Обычно им является фреон. Хладагент постепенно поступает в контейнер испарителя. Там фреон подвергается тепловой обработке, происходит его расширение и испарение. Тем самым хладагент потребляет излишнее тепло.
Излишняя влага поступает в виде конденсата на радиатор, оттуда перетекает в специальный контейнер и через него удаляется из устройства.
Из испарительного отсека специальным компрессором происходит откачивание паров фреона. Хладагент подвергается повышению температуры и меняет свое состояние на туманно образное.
Фреон попадает в отсек с находящимся в нем конденсатором. Там происходит снижение температуры хладагента, он переходит в жидкое состояние.
Жидкий фреон снова попадает в отсек испарителя, и далее повторяется основной цикл работы прибора.

Чтобы монтаж и установка были совершены верно, перед тем, как подключить кондиционер самому рекомендуется понять и запомнить основные принципы работы кондиционера.

Основные нюансы при установке

Перед тем, как совершить установку оборудования, надо также ознакомиться и с основными требованиями к правильной работе:

Необходимо обязательно следить за состоянием трубы дренажа. Она не должна иметь дополнительных изломов и изгибов. Излишние изломы – отличная среда для возникновения болезнетворных бактерий.
Максимальная экономия электроэнергии. Стоит оградить компрессор от излишней нагрузки.
Выполнять процедуру установки наружного блока в наиболее прохладном месте. Его дополнительный нагрев обеспечивает излишнее потребление прибором электричества.
При установке требуется не допустить попадание пыли и грязи в систему.
Чтобы сэкономить электроэнергию и уменьшить нагрузку на компрессор, необходимо внутренний блок монтировать выше, чем наружный.
При работе надо стремиться не нарушить герметичность прибора и не допустить появления щелей. В противном случае это приведет к утечке хладагента.

Прежде чем произвести самостоятельное подключение кондиционера, рекомендуется ознакомиться с этими нюансами и соблюдать их при монтаже.

Выбор места установки

Перед проведением установки следует внимательно изучить требования к сплит-системе. Они изложены в инструкции к прибору.

Кондиционер не требует определенного места для установки, однако при его выборе стоит придерживаться следующих критериев:

Выбирать местоположение внутреннего и наружного блока следует с расчетом минимальной длины трассы. Если она будет составлять менее 6 м, то дополнительная дозаправка фреоном оборудования не потребуется. При небольшой ее длине будет уменьшено образование влаги и конденсата в устройстве.
При монтаже внутреннего блока следует учитывать расстояние блока от потолка. Оно должно составлять не менее 15 сантиметров. Расстояние до боковой стены должно быть выше 30 сантиметров.
Воздушные потоки должны циркулировать без препятствий, свободно на расстоянии не менее, чем 1,5 м.
Наружный блок также требует соблюдения основных правил при монтаже. Рекомендуется устанавливать его либо прямо под окном, либо с правой стороны от него.

Подключение кондиционера своими руками требует соблюдения основных требований к установке и правильному выбору места устройства. Только при соответствии всем этим требованиям можно гарантировать правильную и долговечную работу сплит – системы.

Длина трассы

При установке системы можно столкнуться с проблемой длины трассы. Следует максимально точно рассчитать ее длину для дальнейшей максимально эффективной работы кондиционера.

Помните, что после расчета оптимальной длины, следует добавить к ней 50 сантиметров. В этом случае можно не бояться производить монтаж с изгибами, не боясь повредить целостность труб.

Оптимальная длина не должна превышать 6 метров. Если при расчетах она получилась значительно выше, рекомендуется изменить схему расположения и произвести расчет заново.

При любой (как низкой, так и высокой) длине трассы, следует обязательно монтировать петлю. Она необходима для подавления вибраций.

После расчета длины следует приобрести комплект для подключения кондиционера. Его минимальная длина должна соответствовать примерно 1,5 метрам.

Инструменты

Для проведения процедуры самостоятельной установки потребуется наличие следующих инструментов:

Манометр
Тестер
Индикатор фазы электросети
Перфоратор
Долото для перфоратора с диаметром 10 см
Насос с системой вакуумирования
Ручной насос
Прибор для перерезания труб
Шабровка
Набор для развальцовки.

Процесс установки

Стоит ознакомиться с процессом монтажа и установки кондиционера. Необходимо соблюдать последовательность работ, а также необходимо осуществлять электрическое подключение кондиционера с соблюдением основных правил безопасности.

Установка наружного блока

Стоит отметить, что самостоятельная работа допустима только при установке на первом и втором этажах зданий. При большей высоте необходимо обратиться к специалистам. Альтернативой может послужить установка внешнего блока на лоджиях или балконах верхних этажей зданий.

Установка внешнего блока не требует дополнительных навыков и не вызывает трудностей в работе. Для оптимальной работы рекомендуется действовать в паре.

Сначала следует выбрать место для кронштейнов, установить и закрепить их.
Затем установить наружный блок на кронштейны и прикрепить его.

Установка внутреннего блока

Основные действия при монтаже блока внутри помещения:

Определение оптимального месторасположения
Установка электропроводки
Монтаж отверстия для коммуникаций
Прокладка трубопровода
Соединение блоков
Проверка системы на герметичность
Установление вакуума внутри кондиционера
Заполнение блока хладагентом
Подключение кондиционера к электросети
Проведение проверочной работы кондиционера
Изоляция жгута, проходящего между блоками
Закрытие отверстия в стене.

Перед проведением процедуры установки следует ознакомиться с основными требованиями:

Запрещена установка блока в местах, препятствующих потоку воздуха (за шторами и занавесками)
Запрещена установка над отопительными приборами
Запрещена установка в помещениях с большим количеством электротехники, создающими помехи (так, электрические приборы в кухне создают помехи в работе кондиционера, поэтому устанавливать внутренний блок в данной комнате нецелесообразно)

Завершение установки

После завершения процедуры установки следует убедиться в правильности работы прибора. Для этого необходимо включить автомат-разъединитель. Прибор начнет работать в режиме проверки. Если данный режим не включился самостоятельно, следует включить его при помощи пульта управления. Если и в данном случае включить режим проверки невозможно, следует отключить устройство от сети и обратиться за помощью к специалистам.

Если система проверки кондиционера начала работу и была успешно завершена, стоит обратить внимание на воздушный поток. Если в квартиру поступает холодный воздух, жалюзи на внутреннем блоке приняли оптимальное положение и производят колебания, значит установка и монтаж сплит – системы были произведены верно. Можно приступить к стандартной эксплуатации прибора.

Чтобы кондиционер работал максимально долго, не возникало сбоев в работе, следует постоянно следить за состоянием прибора, вовремя производить его прочистку, дезинфекцию и дозаправку уровня хладагента фреона. При малейших неполадках в работе системы и снижении эффективности работы, следует отключить прибор от сети и провести его диагностику.

Большинство жителей нашей необъятной Родины, так или иначе, сталкиваются с проблемой летней жары! Каждый из нас понимает, что лучшим спасением от зноя в квартире является сплит-система. Процесс её покупки сопровождают два основных вопроса – где установить кондиционер в квартире и ? Сегодня я расскажу про наиболее удачные варианты расположения кондиционера.

Когда мы только планируем приобретение «сплита», многие даже примерно не представляют, в каком месте квартиры он должен расположиться. Мы впервые задумываемся, а куда же вообще возможно поставить устройство, чтобы оно правильно и эффективно работало. У многих людей в голове «рождаются» две версии:

первая — это установка одного большого кондиционера на всю квартиру (обычно где-то в коридоре);
вторая версия — это установка одного или нескольких сплит-систем в определенных комнатах.

Я придерживаюсь второго варианта, когда «сплит» рассчитывается на одну комнату. А еще лучше, когда его мощность учитывает маленький запас. Тогда и соседние комнаты могут частично обеспечиваться прохладой.

Расположение нескольких кондиционеров в основных комнатах

Такой вариант размещения «сплита» имеет 3 важных преимущества:

В нужной комнате (при закрытых дверях) будет наиболее точно поддерживаться комфортная для вас температура. Именно точная настройка температуры во время сна ОЧЕНЬ ВАЖНА для здоровья, а не только для комфорта.
Если в основных комнатах будут установлены «кондёры» (с ), то и вся квартира (включая коридор) будет обеспечена прохладой, когда это будет нужно .
В течение дня будут охлаждаться только те комнаты, в которых вы проводите основное время. Нет смысла «студить» всю квартиру, когда весь день вы проводите в одной комнате. Например, при встрече гостей можно всю квартиру обеспечить прохладой, а ночью поддерживать температуру лишь в спальных комнатах.

Установка одного большого кондиционера в коридоре

Вариант установки кондиционера в коридоре тоже имеет право на жизнь! Основным плюсом в такой установке является то, что исключается воздействие прямого холодного потока на людей. Но БОЛЬШИМ минусом является то, что будет сложно добиться «правильной» температуры в отдельных комнатах (точная температура очень важна для здоровья). Каждый случай такого монтажа нужно рассматривать отдельно. Но учтите, что:

правильно подобрать мощность устройства;
позаботиться о надежном выводе конденсата (вывод дренажа в канализацию имеет свои особенности);
электропитание для мощного кондиционера подвести от щитовой (варианты «питания» от розеток уже не подойдут);
учесть и вес блоков при монтаже;
учесть на всю «трассу».

Основные правила при выборе места расположения кондиционера

В жилых комнатах есть места, где человек находится большую часть времени. Назовем их «зонами покоя» человека. К ним относятся в первую очередь:

Мы прекрасно понимаем, что в большинстве квартир сложно найти место, где «кондер» не будет воздействовать на «зону покоя» человека. Но в любой планировке существует наиболее «безвредное» положение устройства.

Бытует один миф – некоторые люди представляют, что холод концентрируется в месте размещения кондиционера (мол, прохлада будет только перед блоком или в том месте, куда он «дует»). Это бред! Если двери и окна помещения будут закрыты, то температура будет распределяться по всей комнате равномерно! В каком бы месте комнаты не стоял внутренний блок «сплита». Только если открыты двери, вы можете чувствовать, что в комнате с кондиционером прохладнее, чем в коридоре.

У всех кондиционеров есть возможность отрегулировать направление потока воздуха. Но вы должны понимать, что воздух — это в первую очередь газ! Он не будет, как камень «лететь» туда, куда вы его направили (куда повернули жалюзи). В любом случае поток холодного воздуха будет «рассеиваться» по комнате. КОНЕЧНО ЖЕ, движение холодного воздуха будет чувствоваться сильнее непосредственно напротив блока.

Если вам нужно, чтобы в коридор тоже поступала прохлада, то нет необходимости ставить блок напротив двери. При открытой двери прохлада в любом случае будет «выходить» из комнаты. Расположение кондиционера строго напротив двери может «сыграть» лишь в незначительной степени (весь поток воздуха не полетит как твердый предмет в одном направлении).

Где лучше установить кондиционер в двухкомнатной квартире

Не редко приходится слышать такой вопрос. Частично я уже дал ответ, выразив свое мнение. А именно я говорил, что эффективнее устанавливать кондиционер в конкретной комнате, а не в коридоре. Так всё же, в каких комнатах прибор лучше установить? Я дам несколько рекомендаций, с помощью которых вы сможете для конкретного случая определить места размещения блоков.

«Двушка» часто представляет собой три «жилых» комнаты – гостиная, спальня и кухня. Для большинства из нас квартира является в первую очередь местом отдыха. Если это так, то определяем, где мы больше всего отдыхаем и спим. Я считаю, что спальня в этом плане должна иметь приоритет. Поскольку любой человек практически треть жизни проводит во сне! Если квартира является еще и местом работы, то определяем для себя, где больше всего проводим времени.

Вторую по приоритету комнату вычисляем по тому же принципу. Если затрудняетесь с выбором, то я предлагаю остановиться на гостиной (там, где мы тоже много отдыхаем).

После того, как определили приоритеты по комнатам, УЧИТЫВАЕМ СВОИ ФИНАНСОВЫЕ ВОЗМОЖНОСТИ И ЖЕЛАНИЯ. Если планируете обойтись одним кондиционером , то ставим его согласно вашим потребностям (я рекомендую в спальню).

Если позволяет бюджет , то отличным решением было бы установка «кондеев» в двух основных комнатах (спальня и гостиная, например). И при этом лучше учитывать маленький запас по мощности. Например, если гостиная и спальня имеют площадь каждая по 15 м.кв., то можно поставить в каждую по «девятке» 2,7 кВт (хотя «семерка» по мощности 2 кВт вполне подошла бы для каждой из комнат!). Эта замена обойдется не на много дороже, но при таком раскладе даже в коридор и на кухню «дойдет» живительная прохлада.

Если денег вообще немерено , то ставьте кондиционеры в каждой жилой комнате (спальня, гостиная, кухня).

Где установить кондиционер в спальне

Во многих квартирах площадь спальной комнаты составляет 10-14 м. кв. Противоположно входной двери обычно находится окно. «Традиционно» в такой комнате располагается кровать, напротив которой установлен телевизор.

В таком случае существует следующие варианты монтажа кондиционера (иногда называемые «боковой монтаж», поскольку отверстие в стене сверлится сбоку от блока, а не под ним):

на стенке с телевизором (ближе к стене с окном);
на стенке, где находится изголовье кровати (ближе к стене с окном). Если интересует конкретное расстояние от штор, то читайте статью, где я указывал .

Если выбирать из этих двух способов, то более безопасно ставить внутренний блок над изголовьем кровати (при прочих равных условиях) . Обусловлено это тем, что холодный поток из блока меньше направлен вниз, чем по прямой (если блок поставить напротив кровати, то будет больше вероятности попадания холодного воздуха на спальное место). Но если напротив блока расположен компьютерный стол, то уже придется выбирать «наименьшее из зол».

Так же возможен не менее эффективный вариант — расположение блока «в проходе» (между подножьем кровати и телевизором). Этот и другие случаи размещения внутреннего блока лучше обсуждать уже на месте со специалистами. Поскольку большинство таких вариантов требуют согласования конкретных технических и финансовых вопросов.

Для того, чтобы вы представляли какие могут быть еще варианты расположения блоков «сплита», даю ссылку на статью « ». Если вы определяетесь где купить кондиционер, то советую заглянуть по ссылке в один из популярных интернет магазинов климатической техники.

Установка сплит-системы – работа сложная, а наблюдать за процессом монтажа внешнего блока кондиционера на стену какой-нибудь многоэтажки иногда, прямо скажем, даже жутковато. Но ничего сверхъестественного в работе этой нет и ниже будет рассказано, как установить кондиционер самому, правда, вам наверняка потребуется помощник.

Инструмент и расходники

Самостоятельная установка кондиционера потребует использования дорогих инструментов. Это в первую очередь относится к вакуумному насосу, самый простой вариант которого стоит пару сотен долларов. Данное оборудование можно арендовать, попросить у знакомого мастера и т. д., потому как правильно установить кондиционер без него очень сложно. Правда, забегая вперед, скажем, что именно без вакуумного насоса можно и обойтись, гарантии качества не будет.

Итак, понадобятся следующие материалы для монтажа:

Вакуумный насос, о котором мы только что говорили.
Перфоратор профессиональный SDS+ мощностью хотя бы 750 Вт с буром диаметром 22 мм, но лучше использовать специальный промышленный перфоратор с 40-миллиметровым буром, тогда в стене не придётся сверлить два отверстия.
К перфоратору также потребуются сверла 6х60 мм для крепления внутреннего блока и 12х200 мм для крепления наружного блока.
Хорошая вальцовка желательно с полированным конусом. В противном случае при вальцевании вы обязательно нарежете медной пыли и стружки, что выведет из строя компрессор.
Труборез. Трубки пилить обычной ножовкой нельзя. Причина опять-таки в большом количестве образующейся стружки и неровных краях места обреза, из-за чего качественную развальцовку выполнить будет невозможно, а монтаж кондиционера своими руками будет выполнен некачественно.
Пара кронштейнов, выдерживающих вес до 60 кг для крепления наружного блока.
Трубки медные для обустройства трассы диаметром 3/8 и 1/4 дюйма – это для кондиционеров бытовых небольшой мощности 7 и 9 BTU/h (британская тепловая единица, число указывается на упаковке). Более мощные устройства используют другие диаметры.
Губчатая специальная изоляция для медных толстой и тонкой трубок.

Понадобятся и пластиковая дренажная трубка, скотч алюминиевый для обмотки труб за стеной, короб 60х80 мм для трассы в квартире, а также уровень и прочие материалы для монтажа, обычно всегда имеющиеся в запасе.

Подробнее об устройстве кондиционера

Чтобы понимать, как установить кондиционер самому, нужно разобраться в некоторых деталях устройства и принципе работа кондиционера . Основной элемент – наружный блок и, соответственно, компрессор. В него на заводе уже закачан фреон для заполнения пятиметровой трассы , хотя уважающие себя установщики обычно на всякий случай берут с собой баллон с хладагентом. О том, как заправлять кондиционер, можете прочесть .

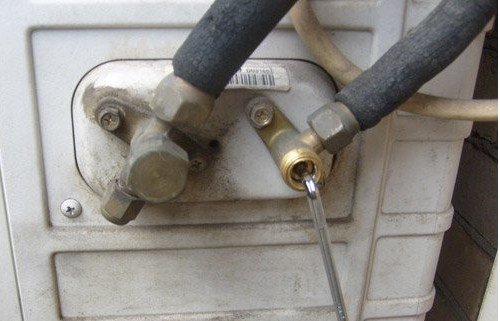

С одной из сторон внешнего блока находятся два штуцера.

На одном можно увидеть пару гаек:

первая, с медной или пластиковой заглушкой – для подключения тонкой медной трубки трассы;
вторая, глухая, под которой скрывается управляющий вентиль с клапаном под шестигранник – его поворотом в систему запускается фреон после того, как завершится монтаж кондиционера своими руками.

Второй штуцер имеет три гайки:

с заглушкой – для подключения толстой медной трубки;
глухая гайка, под которой находится клапан;
третья, расположенная в направлении, противоположном трассе, скрывает заправочный порт.

Он соединен с системой до того момента, пока управляющий клапан не повернут и служит для дозаправки, а также измерения давления хладагента. Производя монтаж кондиционера своими руками, мы будем его использовать – он понадобится для подключения вакуумного насоса.

Латунные гайки с конусом соединяют порты с медными трубками безо всяких прокладок – затянутая с усилием 70-80 кг она полностью герметично прижимает медь к конусу. Эти гайки можно немного ослабить, но заглушки снимать нельзя – внутрь ничего не должно попадать. Далее расскажем, как установить кондиционер самостоятельно.

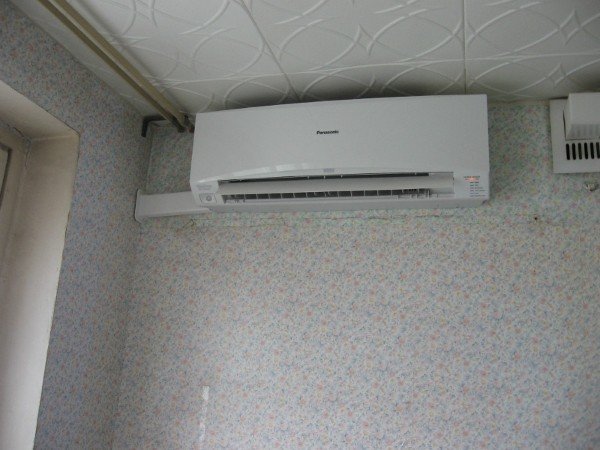

Монтаж внутреннего блока

Монтировать его лучше ближе к внешней стене, чтобы установка кондиционера своими руками не сопровождалась прокладкой длинной трассы. От потолка для внутреннего блока необходимо оставить сантиметров тридцать, чтобы забору воздуха ничего не препятствовало.

Металлическая крепежная рамка устройства крепится горизонтально по уровню. Далее нужно определиться, в каком месте окажется короб, для чего к раме можно приложить внутренний блок. По коробу пойдет дренаж для удаления конденсата, поэтому располагать его следует под уклоном, но небольшим – примерно 5 мм на 30 см длины.

Трудный этап

Завершив монтаж внутреннего блока и разметив, в каком месте короб выйдет к внешней стене, можно приступать к сверлению отверстия наружу. Можно воспользоваться мощным профессиональным перфоратором, но сверлить придется не одно, а два и в некоторых случаях даже три отверстия.

В нижнее будет выводиться дренаж, в верхнее – электропроводка и медные трубки. Сверлить оба отверстия по понятным причинам следует под углом – тем же или даже круче, чем у короба. По окончании работы следует протянуть коммуникации.

Установка наружного блока

Устанавливается он на наружной стене. Если есть открытый балкон – отлично, установка кондиционера зимой даже будет безопасна. На лоджии кондиционер можно смонтировать на фасадной или боковой стороне, которая обычно находится в тени. Правила установки кондиционера запрещают монтаж внутри застеклённого балкона, либо во время его работы окна должны быть открыты.

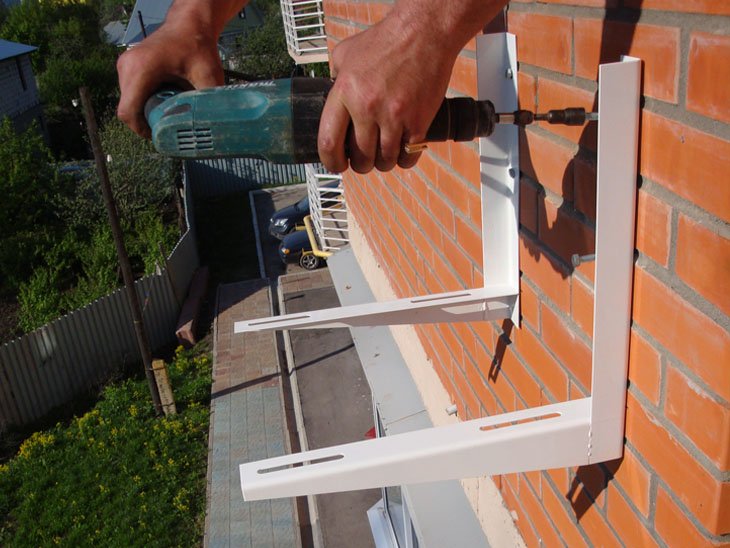

Вначале крепятся кронштейны – размечаются и сверлятся отверстия, по уровню выставляется первый кронштейн, затем второй. Расстояние между лапками креплений наружного блока нужно замерять заранее, чтобы знать, на каком расстоянии друг от друга монтировать кронштейны.

На них устанавливается и закручивается блок. Трасса к этому времени должна быть уже протянута. Медные трубки в бетоне изолировать не нужно, но на остальных участках их необходимо заизолировать – натянуть трубки губчатой изоляции, стыки перемотать изолентой, обеспечив герметичность соединения, иначе установка кондиционера своими руками будет проведена некачественно.

Сборка трассы

От коротких трубок внутреннего блока откручиваются латунные гайки и снимаются заглушки, подсоединяются медные трубки. В начале процесса будет слышно шипение – это выходит инертный газ, закачанный на заводе в блок для предотвращения коррозии.

Перед тем как установить кондиционер самостоятельно, имеет смысл потренироваться с резкой и развальцовкой медных трубок, так как это очень ответственный процесс. После внутреннего блока к трассе следует тем же способом подсоединить наружный. При этом не нужно опасаться утечки фреона – порты вы еще не открывали.

Вакуумирование системы

Хотя производится установка кондиционера самостоятельно, но вакуумный насос всё-таки понадобится. Он подсоединяется к заправочному порту и включается на 15-30 минут.

Главное в этом процессе – не удаление из системы воздуха (что происходит буквально за минуту), а удаление из системы влаги, губительной для компрессора.

В течение четверти часа понаблюдайте за стрелкой манометра, которая не должна «ползти» обратно к нулевой отметке. Если стрелка неподвижна – можно переходить к следующему этапу, если нет, то герметичность соединений не была достигнута. В этом случае перед тем как установить кондиционер своими руками, нужно найти и устранить утечку.

Запуск системы

В управляющий клапан нижнего порта (у толстой медной трубки) нужно вставить шестигранник и аккуратно до упора его повернуть. До этого момента шланг насоса отсоединять нельзя!
После заполнения трассы фреоном заправочный порт окажется запертым – шланг вакуумного насоса можно будет открутить.
Таким же образом откройте второй порт рядом с тонкой трубкой на верхнем штуцере.

Когда смонтируете электрическую часть, запускаете кондиционер в режиме охлаждения. Через несколько минут из внутреннего блока пойдет холодный воздух.

Секреты установки

Кстати, монтаж кондиционера зимой тоже вполне возможен. Правда, установка кондиционера зимой производится в менее комфортных условиях, да следить за тем, чтобы в процессе работы в магистраль не попал снег или вода нужно внимательнее. А вот открывать клапана и запускать в систему фреон лучше при плюсовой температуре – резиновый сальник клапана «дубеет» и может выйти из строя.

В заключение расскажем, как установить кондиционер самостоятельно без процесса вакуумирования и, соответственно, без насоса. Это возможно в жаркий летний день, когда воздух очень сухой. Для этого гайку на тонкой медной трубе нужно закрутить не полностью, после чего очень медленно приоткрыть управляющий клапан у толстой трубки.

Фреон своим давлением вытеснит воздух, но нужно точно поймать момент, когда из-под гайки на тонкой трубке пойдет холодный фреон и быстро ее затянуть. Этот способ, повторимся, неправильный, особенно если производится установка кондиционера зимой, герметичность соединений проверить вы не сможете, но в определенных ситуациях и такая самостоятельная установка кондиционера возможна.

Видео-инструкция

Ниже представим видео, в котором за пять минут довольно подробно описывается процесс установки кондиционера, – установка внешнего блока, внутреннего, подключение трассы и заполнением системы фреоном.

Показать содержание статьи

Сплит-системы обеспечивают прохладу в жаркое время года, нормализуют микроклимат и очищают воздух. Высокая стоимость монтажных работ побуждает заняться подключением климатической техники самостоятельно. Последовательная установка мощного кондиционера, выполненная своими руками, возможна только при соблюдении пошаговой инструкции и нормативов.

Выбор места

Наличие двух и более блоков у климатического оборудования предусматривает выбор места для каждого из них. Перед началом монтажных работ понадобится сопроводительная документация.

Нужно ли разрешение на установку кондиционера

Конструктивно кондиционер представляет систему с внутренним и наружным блоком, который крепится на фасаде.

Многоэтажный дом, на основании ст. 246 ГК является общим имуществом с правом распоряжения у всех собственников. Монтаж оборудования без согласования является нарушением:

устройство издает шум, гудит, нарушая спокойствие соседей;
конденсат может испортить фасад здания или попасть на балкон снизу;
габаритный блок перекрывает обзор или вид и окна;
существуют риски растрескивания стен, замыкания проводки и возгорания.

На основании п. 1 ст. 25 ЖК монтаж сплит-системы рассматривается как реконструкция или переоборудование помещения. П. 3.5.8 Постановления № 170 сообщает о недопущении установки кондиционера без разрешения от управляющей компании и соседей. Согласие или отказ можно получить только после собрания жильцов дома.

Важно! Жители частных домов могут приступать к установке сразу после покупки устройства.

Разрешение требуется в обязательном порядке, если:

монтажные работы проводятся на лицевой части многоэтажки;
пользователь живет в доме, представляющем ценность, с точки зрения истории и культуры;
сплит-система расположена над пешеходными дорожками;
на оконном проеме, где находится блок, нет специальных ограждений.

Важно! Управляющая компания не имеет права снимать кондиционеры. Ст. 330 УК рассматривает такие действия, как самоуправство. Демонтаж устройств проводится только по решению суда.

Выбираем место для внутреннего блока

Монтаж внутреннего модуля кондиционера проводится своими руками так, чтобы потоки холодного воздуха не доставляли дискомфорт. Его допускается располагать над изголовьем дивана, сбоку и сзади от рабочего места. Строительными нормативами определен порядок расположения внутреннего блока:

от конструкции до потолка - не меньше 15 см;
от модуля до правой или левой стены - не меньше 30 см;
от блока до пола - 280 см, но для квартир на первом этаже наружный блок монтируется на одном уровне или ниже внутреннего;
от препятствия по движению воздухопотоков - не меньше 150 см;

Совет! В комнате с диваном и телевизором кондиционер лучше поставить над диваном.

Куда определить наружный блок?

Наружный модуль располагают около оконного проема или на открытой лоджии. Если балкон застеклен, блок размещают на ограждении с хорошей несущей способностью или на фасаде. Жителям 1-2 этажа нужно определить место для наружного модуля как можно дальше от прохожих. На 3 и более этаже допускается ставить устройство под окном или сбоку.

В частном доме наружный блок ставится на стене с высокой несущей способностью. На вентилируемых фасадах организовывают специальное крепление или помещают блок на цоколь.

Определение расстояния между блоками

Максимальная длина межмодульной трассы - 6 м, при превышении понадобится дополнительная закачка фреона. Если наружный и внутренний модуль размещены на расстоянии 1 м, трасса не должна превышать 5 м. Излишки системы формируют в кольцо и располагают за блоком.

Интересно знать! Производители указывают различную максимальную дистанцию между блоками. Для техники Daikin оно составляет 1,5-2,5 м, для Panasonic - 3 м.

Что потребуется для установки

Последовательная установка хорошей сплит-системы при выполнении своими руками должна проводиться с учетом удобства доступа при обслуживании и эргономических критериев - холодный воздух не должен иметь прямого доступа к зонам отдыха и работы.

Примерные схемы расположения сплит-систем

Подходящая схема для монтажа нового кондиционера зависит от типа блока. Внутренний модуль допускается вешать:

слева от внешней стороны. Трасса - ровная, блок находится на 0,5 м от стены. При завороте линии на соседнюю стену расстояние можно сократить до 0,1 м. Вывод и трасса маскируются под крышкой техники;
слева от внешней стены без укладки кабеля на фасаде. Коммуникации прокладываются в угловой части комнаты и скрываются в коробе. Его прячут под шторой;
справа от наружной стены. Типовое решение с прокладкой трассы в коробе с стене или с укладкой в штробу.

Совет! Используйте технологию укладки в штробе, если существует запрет на прокладку трассы на фасаде.

Наружный блок можно располагать:

на лоджии или балконе. Модуль фиксируют фронтальным или боковым способом для удобства обслуживания;
на застекленном балконе. Створка окна должна находиться над кондиционером. Чтобы на блок не попали снег, влага или мусор устанавливают козырек и пластика;
под окном. Вариант подходит для помещений без балкона;
рядом с окном. Блок помещают на уровне нижней части окна.

Варианты установки кондиционера

Совет! Не используйте для козырька пустотелые или металлические материалы - у них низкая шумоизоляция.

Оборудование

При самостоятельном монтаже климатической техники будут необходимы:

перфоратор для проделывания сквозных отверстий на вывод труб, кабелей, дренажных патрубков;
труборез с острым лезвием или ножовка по металлу;
напильник и риммер для подравнивания зазубрин;
трубогиб или специальная пружина для формирования медных труб;
дрель с различными по диаметру сверлами, чтобы сделать отверстия под монтажные пластины;
калибратор труб и развальцовщик;
штроборез, который можно заменить долотом, кувалдой и молотком;
вакуумный насос для запуска системы кондиционирования;
отвертки, ключи-шестигранники, уровень.

Важно! Обрезка труб ножовкой предусматривает сглаживание краев наждачкой.

Материалы и расходники

Применяйте только качественные материалы, подбирая их в соответствии с типом оборудования:

подающий провод для питания и подключения модулей - силовой кабель на 4 жилы с сечением 2 мм2×2,5 мм2;
бесшовные медные трубы с диаметром, указанным в инструкции. Длина изделий равна длине трассы, а запас составляет около 30 см;
изоляционный утеплитель (вспененный каучук) - отрезки по длине трассы;
синтетический утеплитель;
шланг-гофра с внутренней пластиковой спиралью для дренажа или пропиленовая труба по длине трассы плюс 80 см;
L-образные кронштейны (2 шт.) для фиксации наружного блока с допустимым пределом нагрузки в 5 раз больше массы устройства;
крепежные элементы - болты, дюбеля и анкеры, подобранные по типу кронштейнов для внутреннего модуля.

Важно! Для скрытия трассы будет нужен короб из пластика 60×80 см.

Основные правила установки и подключения кондиционера

Монтаж и подключение бытового кондиционера при работах своими руками предусматривают соблюдение ряда требований.

Правила монтажа наружного блока

Модуль обустраивается следующим образом:

Проверка балкона или фасада на прочность - в 2 раза больше оборудования, которое весит от 10-15 до 40 кг.
Осмотр кронштейнов на наружном утеплении - должны скрываться в материале стены.
Укладка демпфирующего уплотнителя на вентилируемом фасаде или газобетонных стенах.
Учет шумности оборудования - предельно допустимый уровень составляет от 25 до 30 дБ.
Проверка перекосов на каждом этапе установки для предотвращения утечки хладагента.
Монтаж на продуваемом ветром участке с козырьком для защиты от непогоды.
Соблюдение расстояния магистрали в 15-20 см, если техника расположена на крыше.
Подключение трубки сбора конденсата к канализации.

Важно! Расстояние от наружного блока до поверхности стены - не менее 10 см.

Правила по монтажу внутреннего блока

В комнате устанавливается второй модуль и прокладывается магистраль:

Подключение к электросети с организацией индивидуальной линии - энергопотребление кондиционера составляет 2 кВт.
Прокладка магистрали наружным (со скрытием в коробе) или внутренним (со скрытием в стене) способами.
Соблюдение расстояния между блоками максимум на 6 м для эффективной работы конструкции.
Удаление бытовой техники, занавесок от устройства на 3 м.
Кондиционер не располагают над батареями и мебелью.
Соблюдение расстояния от блока до потолка в 20-25 см.

Важно! Внутренний блок крепят настенным или потолочным способом.

Установка кондиционера своими руками

Правильная установка мощной сплит-системы будет качественно выполнена своими руками, если соблюдена последовательная инструкция работ.

Монтаж внутреннего блока

Внутренний модуль или фен устанавливается сразу. Монтажные мероприятия включают:

Снятие замеров с устройства.
Размещение стальной монтажной рамы на стене строго по горизонтали с проверкой уровнем.
Разметка точек, где будут крепежные детали.
Проделывание отверстий в стене перфоратором.
Фиксация пластиковых дюбелей при помощи молотка.
Прикладывание монтажной панели к стене и фиксация ее саморезами.
Подвешивание фена на специальную пластину и проверка его горизонтальности.

Важно! При перекосах существуют риски скапливания конденсата на поддоне и стекания его на стены.

Прокладка линии коммуникации

Эксперты советуют пользователям, которые не знают, как правильно подключить бытовой кондиционер без ошибок своими руками, начать с подготовки магистральных каналов.

Электросоединения

Высокое энергопотребление сплит-систем (более 1,5 кВт) предусматривает организацию отдельной линии и установку УЗО. Для магистрали используется кабель с сечением 1,5-2 мм2 и автоматы отключения. На нейтральный (нулевой) провод вводного щитка подключается желтый кабель с зеленой полосой, идущей вдоль. При помощи индикатора определяется ноль и фаза. Если используются нестандартные провода, нулевые и фазные участки обозначаются на обоих концах.

Схема подключения кондиционера
Схема установки

Отверстия

Работы лучше проводить вдвоем:

в блочных домах определяются места прокладки арматуры так, чтобы не вредить несущим стенам;
помощник должен находиться внизу и сообщать об установке;
отверстия просверливаются при помощи перфоратора;
для домов без теплоизоляции диаметр равен 50-60 мм, для теплоизолированных построек - не меньше 80 мм.

После подготовки отверстий нужно поставить кронштейны.

Трубопроводы

Для подготовки и укладки вам понадобится:

Нарезать медную трубу с запасом на изгибы в 1 м.
После нарезки аккуратно без изломов согнуть изделие, соблюдая предельный радиус в 10 см.
Надеть на трубки флекс-теплоизоляцию - пенополиуретановые шланги. Поролон использовать не стоит по причине быстрого износа.
Поместить резьбой на конец трубы специальные фланцы.
Развальцевать концы трубок.
Поочередно соединить трубопровод, холодные и горячие штуцеры, проверив их по диаметру.
Плотно, но не туго затянуть фланец штуцера.
Выполнить дренажный канал из отрезка армированной пластиковой трубы, подключив его к стоку фланцем или термоусаживаемой трубой.
Сделать спайку, работая паяльником по кругу.

Важно! При сильном перегибе труб хладагент будет двигаться неравномерно, повышая расход электричества.

Монтаж наружного блока

Внешний модуль сплит-системы весит более 20 кг за счет компрессора. Работы на высоте проводятся с привлечением 1-2 человек:

Организуется разметка при помощи уровня.
Перфоратором проделываются отверстия с учетом теплоизоляции дома.
В отверстия вкручиваются анкерные болты.
Кронштейны прикручиваются гайкой к болтам.
Для снижения вибраций под лапки наружного модуля укладывается резина.
Проверяется качество крепежа и навешивается внешний модуль.

Важно! Если наружный модуль устанавливается на 3 этаже или выше, целесообразно обратиться к промышленным альпинистам.

Подсоединение блоков системы

Соединение блоков проводится через каналы в стене с подключением кабеля на клеммы, аналогичные цвету основной проводки. При перепаде уровня расположения модулей более, чем на 5 м, для улавливания масла делается специальная петля. При меньшем перепаде петля не выполняется.

Дренаж

Дренажные каналы обустраиваются с отводом на улицу или в канализацию. Патрубки подключаются следующим образом:

На выход внутреннего блока (пластиковую трубку с наконечником) натягивается гофра.
Соединение фиксируется хомутиком.
На выход наружного блока надевается шланг для отвода влаги от стен.
При использовании полимерной трубы подбирается переходник.

Дренажные трубки нужно укладывают с уклоном. Максимальный равен 3 мм*1 м, минимальный - 1 мм*1 м.

Система циркуляции фреона

Медные трубки для хладагента сгибают трубогибом или пружиной без резких поворотов. Подключение начинается с внутреннего блока - с портов скручиваются гайки. По мере их ослабления слышится шипение азота. После его прекращения извлекают заглушки, снимают гайки, надевают их на трубку и начинают вальцовку.

Вальцевание

После снятия заглушек с трубок:

Проверяется ровность краев.
Зазубрины сглаживаются наждачной бумагой.
Сечение подгоняется калибратором с выравниваем края на 5 см.
Крайние части развальцовывают для крепления на входе и выходе.
Во время развальцовки край трубы направляется вниз и фиксируется с выходом на 2 мм.
Конус развальцовки ставится на край трубы, закручивается с усилием.
Вальцевание оканчивается, когда конус не проходит в край.

Операция повторяется для всех отрезков.

Соединение с портом

Развальцованный конец трубки соединяется с выходом, гайка закручивается. Герметики и дополнительные прокладки не используются. Для прочной фиксации понадобится давление в 50-70 кг, чтобы медь расплющилась, а соединение стало монолитным. Работы проделываются для всех выходов.

Проверка герметичности

Для герметизации используется раствор. Понадобится 0,5 л дистиллированной воды, нагретой до кипятка. В жидкости растворяют 1 ст. л. хозяйственного мыла. Выпускной ниппель снимается, на патрубок надевается велосипедный насос. При подкачивании кистью наносится состав, а резьба подтягивается, пока пузыри не прекратят образовываться и на 1/8.

Важно! Мыльный налет лучше снимать влажной салфеткой.

Вакуумирование

Вакуумирование способствует удаление влаги, пыли, излишков воздуха. Система качается специальным насосом на протяжении 60 мин. За это время влага и остатки воздуха полностью убираются.

Заполнение и запитка

Система заполняется от баллона с охладительным агентом. Резервуар подключается через манометр с переходником. Давление нагнетается до величины, указанной в документации производителя. Электрические провода подключаются по клеммам - ноль на ноль или нейтраль. Фазные соединяются по цветам.

Важно! Кондиционеры с хладоном не заполняются фреоном и наоборот.

Тестирование

Проверка проводится так:

Включается разъединительный автомат.
Кондиционер переходит в режим тестирования автоматически.
У некоторых моделей тест активируется с пульта.
Если по окончании теста идет воздух, устанавливается положение жалюзи.
Выполняется тепловая экранировка тонким алюминием - так экономится на 2-3 % электричества больше.
Жгут и дренажный патрубок укутываются изолентой, стойкой к воздействию влаги.

На последнем этапе отверстия в стене тщательно заделываются.

Распространенные ошибки в процессе установки кондиционера

При непрофессиональном монтаже пользователи могут допустить ряд ошибок:

укладка труб с перегибами - увеличивается нагрузка на компрессор;
установка внешнего блока на балконе с остеклением - теряется нормальная циркуляция воздуха;
расположение кондиционера рядом со сварочными аппаратами;
неровное расположение блоков - конденсат начинает стекать на пол;
выбор оборудования с отсутствием опции авторазморозки - на режиме обогрева внешний блок леденеет.

Для нормальной эксплуатации кондиционера нужно регулярно чистить фильтры и дренажные каналы. При чрезмерной нагрузке система шумит - нарушается балансировка вентилятора или изнашиваются подшипники. Указанные поломки должен устранять только мастер.

Для сплит-систем подходят автоматы отключений, предназначенные для бойлеров и стиральных машинок.
При сильном провисании дренажных трубок скапливается конденсат.
Если вы раньше не делали развальцовку, потренируйтесь на ненужном отрезке трубы.
Герметизацию лучше проводить вдвоем.
После подключения трубопровода нужно задуть отверстия монтажной пеной или заполнить силиконовым герметиком.

Посмотрите видео о том, как установить кондиционер самостоятельно

Установка кондиционера – задача непростая, но выполнимая! На каждом этапе возникает множество вопросов. Усложняется это тем, что невозможно дать одну стандартную схему – каждый случай индивидуален. Если не знаешь с чего начать монтаж, в какой последовательности выполнять операции, то эта статья для тебя!

В интернете существует множество рекомендаций и руководств, но в них мало конкретики. В этом посте я выделю нюансы, возникающие на каждом шаге монтажа – постараюсь сделать понятную инструкцию. Чтобы с помощью неё каждый смог выполнить несложную установку бытовой сплит-системы. Но перед началом работ прочитайте статью полностью.

если «трасса» кондиционера очень длинная и имеет сложные изгибы;
если магистраль будет проходить через несколько стен;
если внешний блок устанавливается на большой высоте (выше второго этажа);
если диаметр хотя бы одной из труб больше 3/8 дюйма.

Установка кондиционера

Первый этап – самый сложный. Необходимо представить, и каким образом будет проложена «трасса» между ними. Здесь следует учитывать каждый фактор:

На монтажной пластине размечаем центр блока. Затем центр отмечаем на стене. Не забываем про расстояние до потолка. При помощи уровня выравниваем пластину и крепим её.

После этого можно прикинуть внутренний блок к закреплённой пластине (но не защелкивайте нижние клипсы к пластине!). Карандашом отмечаем нижние углы корпуса. Затем снимаем блок с пластины.

Отмечаем, где будет отверстие в наружной стене.

Аккуратно прорезаем обои и отбиваем штукатурку в точке сверления. Если монтаж прямой или как на фото выше, то нужно сделать так называемый «заход» к отверстию (где трубки будут заходить в стену). Чтобы в этом месте изгиб «трассы» был плавный.

для кирпичных или бетонных стен потребуется большой перфоратор и бур с победитовым наконечником . Первые 2-3 см стены бурите без наклона (по прямой), чтобы бур чуть вошел в стену. Затем обязательно делайте наклон вниз. Во время этой операции лучше пользоваться промышленным пылесосом.
деревянную стену лучше сверлить дрелью с перьевым сверлом диаметром 45 мм. Процесс будет идти медленно, но верно. Не забываем про наклон отверстия вниз.
металлопрофиль или «сендвич» лучше сверлить биметаллической коронкой 45мм. Так же не забываем про наклон отверстия вниз.

Если «трассу» кондиционера нужно будет протащить всего через одно отверстие в стене, то можно действовать следующим образом:

Внутренний блок удобно располагаем и подсоединяем к нему материалы:

В один компактный жгут формируем следующие материалы:

При помощи напарника протаскиваем внутренний блок с «трассой» через отверстие в стене. Вешаем его на пластину, но нижние клипсы не защелкиваем!
Кабель питания подводим до нужного места внутри комнаты (но не подключаем!). Если требуются, закрываем «трассу» внутри комнаты кабельным каналом. Защелкиваем нижние клипсы блока.
Закидываем внешний блок на кронштейны и надежно его прикручиваем. «Трассу» снаружи аккуратно подводим к кранам внешнего блока.
Откручиваем гайки кранов внешнего блока (смотрите, чтобы в открытые штуцеры ничего не попало). Одеваем гайки на трубки, после чего их вальцуем. Прикручиваем медные трубки к штуцерам.
Подключаем межблочный кабель точно так же как к внутреннему блоку. Если в комплекте с кондиционером идет дополнительный провод, то подключаем его к соответствующей колодке. Подсоединяем кабель «питания» если согласно схеме он идет к внешнему блоку.
Далее потребуются манометры и вакуумный насос (манометры должны соответствовать типу фреона). Здесь будьте внимательны:

подсоединяем ЛЕВЫЙ шланг манометра к штуцеру внешнего блока (к которому подходит трубка большого диаметра). СРЕДНИЙ шланг манометра подсоединяем к вакуумному насосу;
запускаем насос и открываем ЛЕВЫЙ кран на манометре (против часовой стрелки);
ждем несколько минут пока «откачается» воздух. Для небольших кондиционеров (до 2,7 кВт мощности) и короткой «трассой» (до 5 метров), ждите от 8 до 10 минут;
по окончании «откачки» перекрываем ЛЕВЫЙ кран манометра, и сразу после этого отключаем насос. Смотрим на показания манометров (стрелка должна стоять на месте «-1»). Если в вашем случае требуется дозаправка фреоном, то читайте соответствующие статьи ();
приоткрываем шестигранником кран тонкой трубки на внешнем блоке. При этом смотрим на показания манометров – стрелку «поймайте» примерно на 3 bar. Наблюдаем за стрелкой 5 минут – она не должна двигаться к 0 bar (что будет свидетельствовать о герметичности соединений трубок);
далее откручиваем ЛЕВЫЙ шланг манометра от кондиционера. Здесь нужно быть ОЧЕНЬ аккуратным и БЫСТРО открутить шланг, чтобы не обжечься фреоном (обязательно в перчатках). Даже специалисты со стажем могут пострадать при этой операции;
открываем шестигранником оба крана на внешнем блоке (против часовой стрелки). После этого можем закрывать все заглушки.

Примерно такая же инструкция есть в отдельной статье .

Таким образом, монтаж кондиционера завершен! Эта статья не является универсальной инструкцией для всех бытовых кондиционеров. Но в большинстве случаев она будет актуальна, и надеюсь, поможет вам установить кондиционер. Смотрите подробное видео по монтажу сплит-системы.

Если есть что дополнить, то оставляйте комментарии!
