На следующий день после колки дров, даже если здоровье позволяет нагружать себя такими физнагрузками, чувствуешь себя, мягко скажем, не очень. Каждый, кто хоть раз колол дрова, помнит это ощущение – руки не поднимаются, спина раскалывается. Что уж говорить, когда приходиться готовить к зиме! До начала сезона необходимо наколоть минимум 5-6 кубов поленьев. Не у каждого есть помощники, готовые выручить и сделать за вас тяжёлую работу. Для таких случаев уже давно придумали отдельный инструмент для колки дров с ножной педалью. Он в разы снижает нагрузку на спину и руки, при этом повышается производительность труда. Можно ли сделать подобный инструмент своими руками, что нужно знать о конструкции колуна и нюансах его использования, расскажем в этом обзоре редакции сайт.
В основу дровоколов любого типа: механических, электрических, бензиновых — заложен один и тот же принцип. Все они состоят из колуна, с острым лезвием, заточенным примерно под 30˚, и механизма, приводящего его в движение. Причем, способы создания этой силы могут быть разные: , поршневая тяга, а может быть и физическое усилие, созданное человеком. Кстати, механические колуны с ручной тягой тоже существуют.
Такой колун относится к простейшим из устройств, предназначенных для механической колки дров. Рассмотрим все вариации приборов более подробно.
К сведению! Вес «головы» традиционного ручного колуна обычно начинается с трёх кг.
Механические приспособления для колки дров: от простейших насадок до рычажных моделей
Чаще всего в домашних мастерских пользуются двумя видами механических дровоколов: пружинным и редукторным. Рассмотрим конструкции основных их них, чтобы решить какое приспособление будет проще сделать в домашних условиях.
Совет! Для некоторых видов работ можно обойтись обычной дробилкой для древесины. Дробилки обычно состоят из защитного кожуха, разграничительной планки, сита, корпуса, снабжены чаще всего электроприводом.
Итак, рассмотрим виды механических дровоколов:
- Пружинный. Принцип работы построен на обратной энергии сжатой пружины. Обычно присутствует педаль или рычаг. Работа с таким механизмом требует физических усилий человека.
Вариант колуна на фото состоит из металлической рамы. Конструкция обязательна должна быть снабжена подпорками. Стрела выполняет роль рычага, система закреплена на шарнире. Она, как видно на фото, опирается на пружину, которая зажата между двумя чашками. С другой стороны рычага размещается колун и рукоятка.
Важно! Конструкция рамы должна быть такой, чтобы предотвратить возможное опрокидывание колуна.
Такая конструкция имеет ряд преимуществ:
- не требует подключения к электричеству;
- простота конструкции;
- доступные материалы;
- позволяет рубить поленья разных габаритов.
Среди минусов – обязательный контроль за состоянием крепежа колуна, точный расчёт длины рычажного механизма. В противном случае, можно получить травму.
Вернемся к обсуждению типов механических дровоколов. Итак, остался второй тип.
- Редукторный. В данном случае колун приводится в движение шестерней и зубчатым колесом. Иногда такой тип дровоколов называют реечным, так как в составе его механизма длинная рейка, снабженная зубчатой или червячной передачей.
К сведению! Дровокол может быть с двумя разными типами лезвий: плоское. Оно рубит полено на 2 части и крестообразное. В этом случае полено раскладывается на 4 части.
Механические для колки дров отличаются своей компактностью. Обычно домашние мастера отдают предпочтение приспособлениям с ножным приводом. Они более безопасные.
Колун для дров с электрическим приводом
Электродровоколы – более усовершенствованные агрегаты. Могут быть как вертикальными, так и горизонтальными. Чаще всего работают с конусной насадкой, которая просто всверливается в полено. Такие агрегаты имеет смысл использовать при больших объемах заготовок древесины.
Самыми безопасными считаются вертикальные дровоколы. Однако, несмотря на всё удобство, есть один нюанс, станки работают от напряжения в 320 Вольт. Кроме того, любой агрегат требует определенного навыка работы. Важно обеспечить свободный ход всех механизмов, проводить регулярное техобслуживание, чтобы предотвратить заклинивание и порчу прибора.
Бензиновые агрегаты для колки дров: особенности использования
Ещё более профессиональными устройствами считаются , работающие на бензине. Такое оборудование стоит на лесозаготовительных предприятиях. От оператора требуется лишь контролировать ход выполнения работы. Такие устройства не пригодны для установки в . Они достаточно габаритные и шумные.
Чем привлекательны устройства для колки дров с ножным приводом
Механизмы для колки дров с ножным приводом оптимально подойдут для домашней, сезонной заготовки древесины. Они могут легко расколоть чурки среднего диаметра и освободить вашу спину от сверхнагрузок.
Если говорить о механических моделях дровоколов, то ими практически невозможно нанести увечья. Такой инструмент интуитивно прост в использовании и подходит даже для пожилых людей, по сути, с ним справится даже подросток.
Важно! Чем меньше диаметр колуна, тем проще будет работать с механизмом. Однако, помните, поленья следует подбирать исключительно под рабочий диаметр агрегата.
Ножные пружинные колуны легко справятся с поленьями, диаметр которых составляет 20 — 25 см Прибор легко складывается, не занимает много места, подходит для использования на или . При необходимости его можно просто убрать в сарай.
К сведению! В среднем, вес механического ножного колуна составляет от 8 до 10 кг. Изготавливается, в основном, из прочной стали.
Обзор самых популярных моделей для колки дров
Купить инструмент для колки дров можно в специализированных магазинах спецтехники или хозтоваров. Обычно их не привозят в большом количестве, поэтому лучше заранее поговорить с представителем магазина, чтобы уточнить есть ли в наличии устройство.
Чаще всего российские потребители хвалят специнструмент марки Logmaster.
Дровокол с механическим приводом марки Logmaster
Дровоколы этой серии отличаются высоким качеством сборки и удивительной производительностью.
Коротко о характеристиках:
- вес – 9,5 кг;
- тип привода – ножной;
- рабочее усилие – 1200 кг;
- цена – от 4 000 рублей.
Дровокол с механическим приводом марки Logmaster
Механический дровокол ZIGZAG от Yardworks
Механический дровокол ZIGZAG –один из самых лёгких механизмов для колки дров. Обеспечит простую и быструю колку поленьев без . Нажатием ножной педали на стальной клин создается давление в 1200 кг. Габариты обрабатываемого полена: диаметр до 25 мм, длина 45 мм. Стоимость такой модели 4900 рублей.
Механический дровокол ZIGZAG от Yardworks
Колун Hecht 6 с ножным приводом популярного производителя коммунальной техники и специнструмента Hecht
Удобный инструмент для тех случаев, когда срочно нужно заготовить дрова. Все элементы выполнены из закаленной стали.
По отзывам потребителей прибор практически безотказен в работе и справляется даже с сырыми дровами. Однако, помните, может привести к гниению древесины, кроме того, такие полотна сильно теряют в объеме по мере высыхания.
Дровокол Hecht 6 с ножным приводом
Как изготовить самодельный гидравлический дровокол: чертеж и пошаговое руководство
Простые схемы по изготовлению дровокола своими руками можно найти в интернете. Проще всего создать пружинный механизм. Вот некоторые схемы (как всего агрегата, так и колуна), которые могут приходиться в работе.
Однако, многие мастера ставят перед собой ещё более сложную задачу – создать гидравлический дровокол. Поможем и с этим. Предлагаем вам обзорную фото-инструкцию по изготовлению такого агрегата.
Совет! Скорость подачи полена на лезвие гидравлического колуна – до 5 см/с.
После того, как вы определились с чертежом, изучили фото гидравлического дровокола своими руками, вам пригодится небольшая обзорная фото-инструкция:
| Иллюстрация | Описание действия |
 | Первый этап — изготовление станины. В нашем случае за основу была взята задняя подвеска от автомобиля марки «Фольцвагена Гольф». Устройство получилось передвижным. |
 | Сверху к основе в качестве направляющих приварены 2 п-образных швеллера. В некоторых случаях для усиления каркаса можно использовать и металлические уголки. |

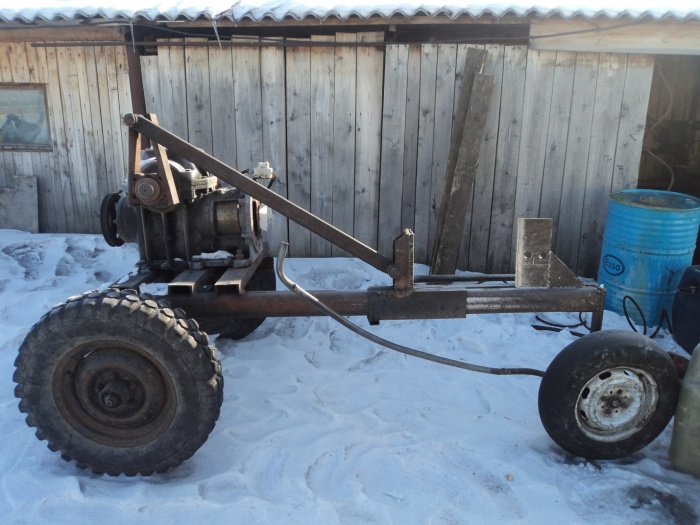

 | Сзади к повеске приварена площадка, на которой расположен двигатель и другие рабочие элементы. Бесперебойную работу станка обеспечит масляный насос. |
 | Нож имеет очень интересную конструкцию. Он способен нарезать поленья на 4 ровные части. Насадка может быть съемной. |
 | Прибор имеет универсальное устройство и позволяет достаточно быстро справиться с большим количеством дров. Кроме того, его можно переводить с места на место. |
А если вы хотите узнать больше подробностей об устройстве гидравлического реза для дров, смотрите это видео.
Для жителей больших городов может показаться, что процесс заготовки дров перед отопительным сезоном ушел прошлое. Однако многие владельцы частных домов хорошо знакомы с этой процедурой, которая повторяется из года в год. Поэтому стоит разобраться, как облегчить задачу по подготовке дров для отопления. Прекрасное решение – сделать дровокол своими руками.
Достоинства дровоколов очевидны:
- облегчение физического труда;
- увеличение скорость процедуры;
- дровокол под силу сделать своими руками;
- для работы нужно лишь включить станок;
- устройство может работать длительное время без остановки;
- можно обработать больший объем за промежуток времени меньший, чем в ручном режиме;
- заготавливать дрова своими руками может даже женщина.
Однако есть и минусы:
- довольно высокая стоимость готового устройства;
- сложность конструкции.
Чтобы нивелировать недостатки, можно использовать самодельный дровокол. Конструкция может быть упрощенной, а в качестве составляющих можно использовать подручные элементы. Такой дровокол вполне можно реализовать своими руками.
Как пользоваться?
Самодельные дровоколы можно легко использовать в бытовых условиях, однако нужно учесть определенные особенности. К примеру, если изготовлен дровокол своими руками с электродвигателем, стоит учитывать его мощность. Рекомендуемый минимум – 3 кВт. Качественный двигатель приводит в движение насос, что заставляет вращаться резьбовой конус дровокола, который и раскалывает бревно на части. Нужно лишь своими руками придерживать заготовку.
Примечание: Работая с таким дровоколом, следует не просто знать, но и четко соблюдать правила техники безопасности. В противном случае возникает высокая вероятность получения травмы, что может серьезно навредить здоровью.
Варианты
Прежде чем разобраться, как сделать дровокол своими руками, следует рассмотреть существующие разновидности этих устройств. Это позволит определиться с типом конструкции.
По расположению выделяют:
- горизонтальные;
- вертикальные.
Горизонтальные модели предполагают размещение бревна на станине. Есть две схемы работы и изготовления дровоколов своими руками:
- Подающий механизм перемещает бревно к режущему инструменту.
- Бревно фиксируется, а перемещается нож.
В вертикальных дровоколах заготовка фиксируется в определенном положении. Нож давит на нее сверху. Такие заводские или самодельные дровоколы характеризуются высокой производительностью, однако требуют периодического участия, для поддержания заготовки.
По типу привода различают:
- дизельные или бензиновые – полностью автономные модели;
- электрические – стационарные устройства;
- дровоколы механические – для небольших объемов.
Можно реализовать каждый из дровоколов своими руками.
Механические и гидравлические
Механические устройства называют конусными дровоколами ручными. Ведь роль ножа в них играет резьбовой конус, вкручивающийся в заготовку, разделяющий ее на части. Чем мощнее двигатель, тем эффективней выполнение задачи. Такие дровоколы ручные часто делают на колесах, чтобы имелась возможность их удобного перемещения.
Форма колуна может быть не только конусной. Встречаются также крестообразные дровоколы. Они способствуют расколу бревна на четыре части. Такие модели могут быть механическими или гидравлическими. Их можно сделать своими руками.

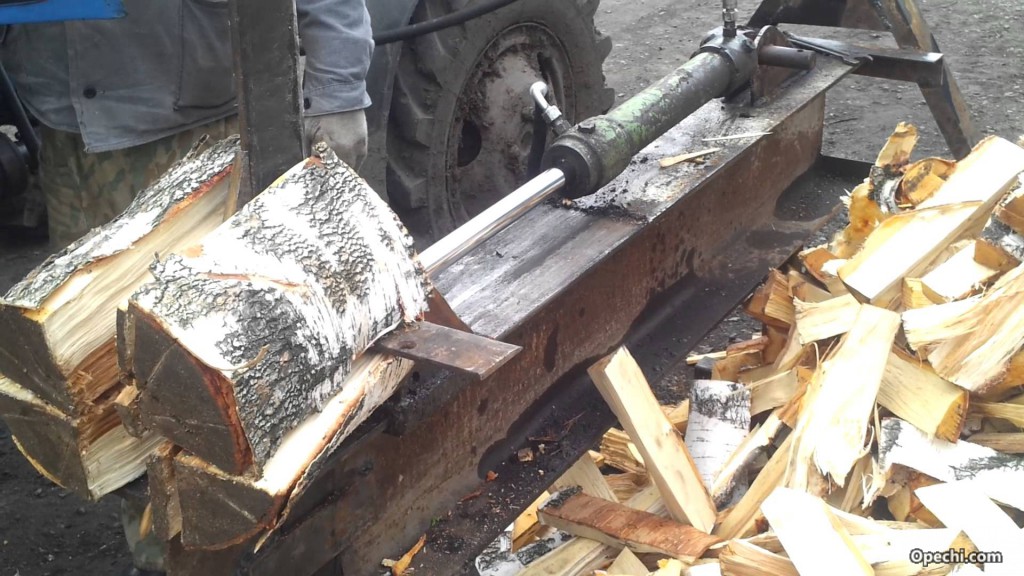

Дровокол гидравлический имеет основной элемент – цилиндр, шток которого работает в результате давления жидкости. Поэтому нужен двигатель и насос.
Примечание: Дровокол гидравлический своими руками сделать довольно сложно, поэтому многие останавливаются на идее создать механическое устройство.

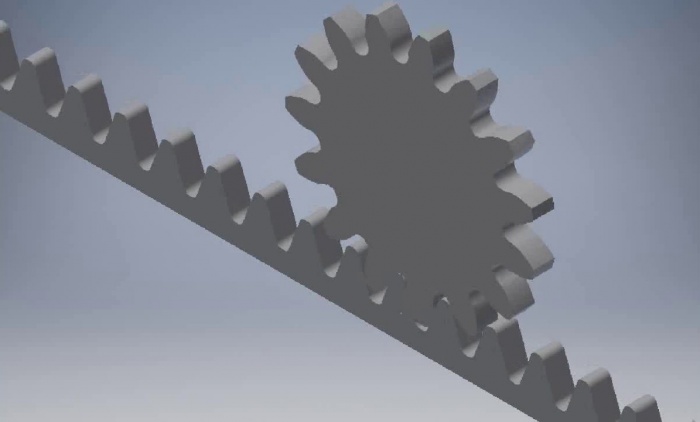

Реечные
Можно делать и такие дровоколы своими руками. Режущая рейка с колуном перемещается посредством зубчатой передачи. Обычная модель состоит из:
- ременного редуктора;
- двигателя;
- колуна;
- зубчатой передачи;
- режущей рейки.
Управляется своими руками. Заготовка находится между колуном и защитным упором. После включения агрегата рейка начинает движение к кожуху, бревно раскалывается. За счет перемещения ручки колун возвращается в исходную позицию.
Конусные
Одна из самых простых конструкций для самостоятельной реализации. Чтобы сделать дровокол своими руками, стоит учесть его составляющие:
- Станина. Можно сделать своими руками. Стол делается ил металла толщиной более 2 мм. Роль опорных ножек может играть профиль, выполненный из стали. Для крепления редуктора сзади должно быть место.
- Редуктор. Необходим для регулировки оборотов конуса дровокола. Насадка, как правило, имеет специальные насечки, улучшающие разрушение заготовки. Нужно помнить, что большая скорость вращения чревата травмами, так как заготовку сложно удержать своими руками. Для понижения травмоопасности можно использовать стальной клин, который не позволит бревну соскакивать со станины. Рекомендуется делать именно такие дровоколы своими руками.
- Электромотор или двигатель внутреннего сгорания (бензиновый или дизельный). Мощность должна превышать 1,5 кВт, число оборотов – 400–600 об/мин.
Это отличный вариант для реализации своими руками. Конечно, он не подойдет для промышленных объемов производства, однако для домашних потребностей станет незаменимым инструментом. Можно изготовить такой дровокол своими руками, используя минимум средств, комплектующие позволяют это сделать.
Создание
Высокая производительность и простота конструкции – главные причины, почему конусные дровоколы ручные изготавливают своими руками.

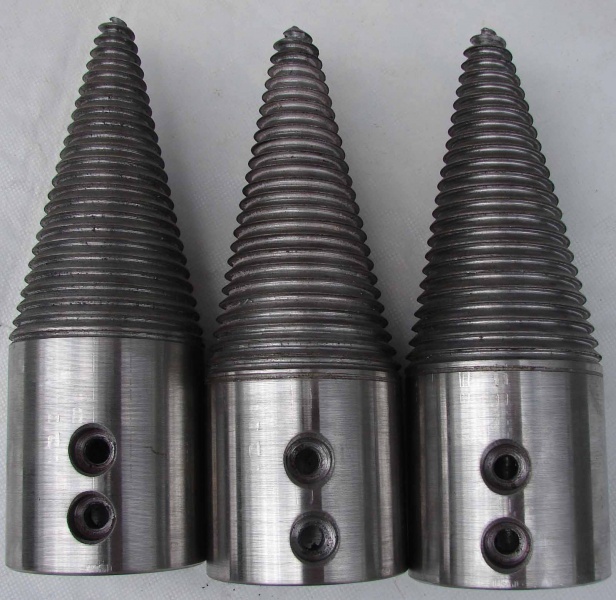

Где взять конус? Его можно заказать в токарном цеху, приобрести готовый вариант или сделать своими руками. Собственно, от этого зависит цена и скорость его получения. Если нет желания заниматься поиском и сборкой отдельных элементов, можно использовать готовый дровокольный узел.
Если же принято решение собирать дровокол своими руками, тогда сначала рекомендуется сделать хотя бы приблизительный чертеж. В нем должны быть указаны точные размеры и особенности фиксации деталей.
Самый простой вариант дровокола своими руками – перфоратор или дрель с конусом диаметром 30 мм. Недостаток такой конструкции очевиден – небольшие возможности, поскольку устройство позволит обрабатывать бревна толщиной не больше 12 см. Мощный крутящий момент вряд ли даст возможность хорошо удерживать заготовку своими руками. Поэтому перфоратор должен быть надежно зафиксирован на столе.
Конусность ножа должна составлять 1:2. Также рекомендуется предусмотреть двухзаходную резьбу с шагом около 5 мм. Это позволит сделать качественный дровокол своими руками.
Регулировка оборотов должна предусматривать скорость вращения не менее 300 об/мин, иначе производительность будет очень слабой. Цепная или ременная передача, которую можно сделать своими руками, если учесть диаметры элементов и расстояние между ними, должна иметь защитный кожух.
Раму для дровоколов своими руками нужно сделать высокой прочности. Желательно, чтобы она имела колеса.
После подготовки всех элементов остается только корректно их зафиксировать шурупами и подсоединить, ориентируясь на подготовленный чертеж. Тогда удастся своими руками сделать действительно работоспособный, производительный дровокол.
В старину для отопления своего жилища люди использовали дрова, которые рубили вручную. Основным инструментом для этого был специальный топор – колун. На сегодняшний день появилось большое количество механических, электрических и гидравлических помощников человека, с помощью которых можно без особых усилий справиться с заготовкой дров на зиму. Приспособления имеют различный вид, но принцип их работы один и тот же – они сразу раскалывают полено на несколько частей. Но не каждый собственник частного дома способен позволить себе купить такое устройство. Однако для домашнего пользования самые простые модели колунов можно изготовить своими руками.
Все дровоколы можно разделить на два типа:
В свою очередь, дровоколы для домашнего пользования различаются по принципу работы и по типу источника их питания.
Ручное приспособление – колун
Инструмент дровосека предназначен для колки дров. Чтобы колун служил долго, он должен быть кованным и хорошо закаленным.
Самая лучшая и удобная ручка инструмента – деревянная. Колуном, оснащенным металлической и пластиковой ручкой работать сложнее. При неверно направленном ударе такая рукоятка может даже лопнуть.
Вес колуна и длина ручки должны подбираться индивидуально. Так как приспособлением придется махать очень много раз, его нужно выбрать таким, чтобы держать его можно было уверенно.
В качестве «рабочего места », где будут рубиться дрова с помощью колуна, рекомендуется выбрать самую широкую и большую колоду. Ее нужно поставить на ровное место, вокруг которого не должно быть ничего, что бы можно было задеть во время замаха дровоколом. И, конечно, при рубке дров обязательно необходимо соблюдать технику безопасности.
Такие устройства представляют собой подобие станков, на которых фиксируется чурбак.
Достаточно большой массы колун приводится в действие с помощью рычагов, что значительно облегчает процесс колки поленьев. Нагрузка на дровосека снижается за счет пружинного механизма, который облегчает управление и компенсирует тяжесть удара.
С помощью таких приспособлений чаще всего возможна колка поленьев различной длины . Для этого нужно отрегулировать положение пружины, изменив расстояние от нее до рабочего органа.
Зафиксировав чурбак, одной рукой нужно поднять дровокол вверх и опустить его на полено. Колун разрубит подготовленную заготовку, а пружина возвратит механизм в первоначальное положение. Усилия при такой работе прикладываются совсем небольшие, поэтому, производительность увеличивается.
Приспособления могут иметь различный вид и принцип действия. Некоторые делят полено сначала только на две части, а некоторые сразу на несколько. В домашних хозяйствах можно встретить заводские механические колуны и их аналоги, изготовленные своими руками.
Колун гидравлический
Такое приспособление для колки дров устроено по принципу предыдущего, однако, усилие в нем создает гидравлический домкрат. Принцип его действия в нагнетаемом через жидкость давлении, которое передается на осуществляющий на полено давление рабочий поршень. Более наглядно механизм работы такого приспособления можно посмотреть по видео ролику.
Конструкция гидравлического колуна:
Станина в такой конструкции должна быть изготовлена из достаточно толстого стального швеллера.
Гидравлические дровоколы могут быть разной комплектации и различной мощности . Их выбор в магазинах довольно большой.
Электрический дровокол своими руками. Видео
По видео ролику можно посмотреть, как без топора легко можно колоть дрова. Делается это с помощью конуса, который вкручивается в полено и раскалывает его. Самую простую модель такого электроколуна достаточно просто изготовить своими руками.
Всех сложнее в таком приспособлении изготовить конус. Его, согласно чертежу, который можно найти в интернете, необходимо выточить на токарном станке. Кроме этого, на конусе нужно нарезать левую упорную резьбу.
При отсутствии токарного станка можно воспользоваться болгаркой из металла , насадив ее на шкиф электрического двигателя. После того как болгарка начнет свободно вращаться, со всех сторон одинаково следует снимать металл.
Кроме конуса, для конструкции еще понадобится:
- блок ведущего вала;
- электрический двигатель;
- металлические листы и уголки.
Сделав своими руками конус, можно начинать собирать конструкцию:
Конусный дровокол готов. При его изготовлении необходимо учитывать некоторые рекомендации:
- цепная или ременная передача должна быть оснащена защитным кожухом;
- для большей производительности конструкции насадка должна вращаться со скоростью от 250 оборотов в минуту;
- нельзя соединять насадку с двигателем напрямую, так как из-за большого количества оборотов это опасно;
- все связанные с электричеством работы лучше доверить специалисту.
Кроме этого, не стоит забывать, что при работе с электрическим дровоколом следует соблюдать технику безопасности. Травма может быть гарантирована даже при одном неверном движении.
С механическим, гидравлическим или электрическим колуном можно не беспокоиться о заготовке дров на зиму. С его помощью это будет сделать достаточно легко. А если еще приспособление для рубки дров сконструировать своими руками, то в семейном бюджете можно сэкономить немало средств.
Заготовка дров в ходе подготовки к отопительному сезону в деревне - это особый ритуал, но в последнее время горожане, которые «понаехали», стремятся свести к минимуму долю физического труда. Стало появляться достаточно много заготовительных станков для дров в заводском исполнении и, конечно, воспользоваться ими соблазн достаточно велик. Единственное, что останавливает к механизации колки дров - высокая цена на фирменные дровоколы. Попробуем пойти другим путём и сделать станок для заготовки дров самостоятельно.
Дрова для печи. Какие они должны быть
С другой стороны, если есть возможность построить дровокол своими руками чертежи фото инструкции тоже всегда найдутся, почему бы хотя бы не попробовать облегчить себе жизнь. Перед тем как рассматривать существующие варианты дровоколов, стоит знать, какие именно дрова должны использоваться для топки печи или бани.
Дело в том, что процесс горения и температура печи сильно зависит не только от породы дерева или степени его просушки, но и от формы, длины, толщины каждого полена. Если чурбак достаточно тонкий, его можно просто расколоть пополам на две плахи. Более крупные раскалывают на четыре, шесть или восемь частей. Основное правило - полено не должно быть слишком толстым, иначе оно при горении не даст температуры и может даже не догореть до конца. Собственно, вся теория. Теперь перейдём к практике и выясним, какой дровокол для постройки своими руками подойдёт лучше всего.
Виды дровоколов, чертежи и фото
Видов дровоколов не так много. Основным параметром самодельного устройства можно считать расположение полена, а оно может быть только вертикальным или горизонтальным. При горизонтальном расположении полена оно укладывается на специальное основание и фиксируется, а нож движется навстречу ему. Некоторые конструкции предполагают противоположный принцип действия - стационарный нож и подвижная станина. При вертикальном расположении бревна нож опускается сверху, при этом бревно либо фиксируется, либо придерживается вручную.
По типу привода дровокол может быть бензиновым, электрическим или механическим, ручным. Первый тип дровоколов самый распространённый, а причиной этому - его полная автономность и высокая производительность. Элекро-дровоколы более надёжны и менее капризны в обслуживании, но по производительности уступают бензиновым. Механический - самый простой вариант с самой небольшой производительностью.
Конструкции и особенности самодельных дровоколов
Кроме этого дровоколы делят по типу рабочего органа и по принципу его перемещения:

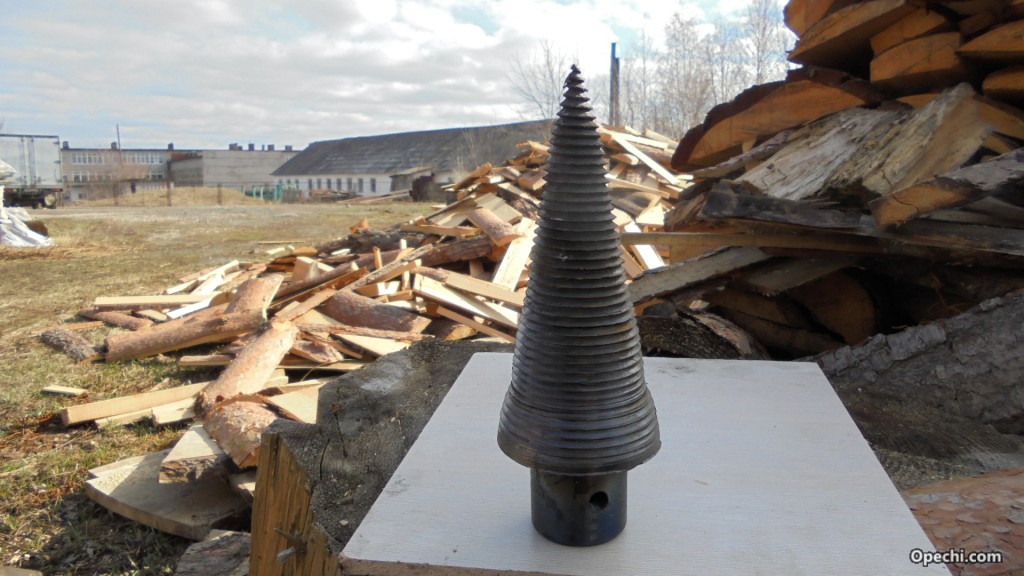

- Винтовой (конусный). Устройство представляет собой прочную станину, на которой установлен вал. На валу плотно посажен конусный винт, который редко можно встретить в продаже, но выточить на токарном станке - запросто. Его чертежи представлены на страничке. Принцип его действия прост - бревно устанавливается на станину, после чего винт вкручивается в него, и за счёт конуса раскалывает на две части.
- Балансирный. Старая, но надёжная конструкция. На станине закреплён маховик большого диаметра, который вращается электродвигателем с помощью цепи или клиноременной передачи. На определённом расстоянии от центра маховика шарнирно закреплён шатун, получается своего рода кривошип. Шатун приводит в возвратно-поступательное движение балансир, на конце его закреплён нож. Этим ножом и раскалывается полено, установленное на вертикально на подставке.
- Реечный дровокол. Не сильно производительный, но простой и надёжный станок, основанный на работе пары винт/гайка. На станине закрепляется полено с помощью упора, а нож соединён с гайкой. Винт приводится во вращение электродвигателем и медленно, но упорно движется навстречу бревну. Работает такая система не за счёт инерции, а за счёт огромного усилия, которое может создавать пара вращающийся винт-гайка.
- Гидравлические дровоколы. Эти устройства работают за счёт огромного давления в гидравлической системе, состоящей из насоса, гидравлической арматуры и гидроцилиндра. Даже небольшой гидроцилиндр с диаметром штока около 80-100 мм может создавать усилие в несколько тонн, чего вполне хватает для колки дров. Самая безопасная конструкция и более надёжна, чем реечная, поскольку в случае заклинивания ножа в чурке, срабатывает перепускной клапан от переизбытка давления.
Как построить винтовой дровокол
Одна из самых простых и надёжных конструкций. Для постройки такого дровокола необходима прочная станина, сваренная из металлопрофиля, электродвигатель мощностью 2-2,5 кВт и понижающая клиноременная пара.
Вместо неё можно использовать понижающий шестерёнчатый редуктор. Конус просто напрессовывается на выходной вал редуктора и вкручивается во время работы в тело полена. Для полена устанавливают подвижный упор, с помощью которого оператор двигает полено по направлению к винту.
Собрать такое устройство просто и недорого. Если в хозяйстве есть двухкиловаттный мотор, то останется заказать у токаря винтовой конус и найти подходящий редуктор или клиноременную передачу.
Важно знать, что если будут использоваться шкивы, то они в обязательном порядке должны иметь защитный кожух. А при выборе редуктора надо учитывать, что количество оборотов на выходном валу не должно быть ниже 300-350 в минуту.
Мы представили ещё несколько схем, в том числе и промышленного гидравлического дровокола, но его постройка может занять кучу времени и стоить дорого, поэтому оптимальным вариантом для изготовления дровокола своими руками все же считается винтовой конусный. Приятной всем работы!
Рубка дров – занятие трудоемкое, тяжелое и не всегда приятное. Но на даче, к которой газовая труба не подведена, без дров не обойтись. Особенно зимой, когда нужно топить не только дом, но и баньку, которой часто пользуются. Поэтому приходится махать топором или приобретать специальный станок, который носит название дровокол. Правда, стоит он недешево. Поэтому многие дачники и загородные жители изготавливают из подручных материалов. Тем более, его конструкция не отличается высокой сложностью, плюс существует достаточно большой его модельный ряд. Так что можно для себя подобрать необходимый вариант.
Виды самодельных дровоколов
Чтобы сделать самодельный дровокол, необходимо подобрать самый простой вариант. Их два:
- Это неподвижный колун, на который деревянная чурка подается под давлением.
- Это вращающийся конус, который врезается в чурку, разрезая ее пополам.
Рассмотрим оба варианта и ответим на вопрос, как сделать дровокол самостоятельно.
Первая модель самодельного дровокола
Для того чтобы собрать этот дровокол своими руками, необходимы следующие узлы и детали.
- Электрический или бензиновый двигатель.
- Гидронасос.
- Гидроцилиндр.
- Металлическая пластина толщиною 5 мм, которую надо будет заточить на один скос.
- Материалы для сборки станины.
Станину дровокола изготавливают из швеллера №22, на один из концов которого приваривают подготовленный колун. На противоположный конец устанавливается гидроцилиндр. Кстати, этот агрегат вместе с гидронасосом можно позаимствовать у любого самосвала. Заполняется он техническим маслом, можно отработанным. Главное, чтобы внутри системы не оставалось воздуха.
Рядом со швеллером поперек устанавливается площадка, на которую монтируется гидравлический насос. Тут же устанавливается и двигатель. Все элементы гидравлической системы соединяются между собой шлангами высокого давления. При нагнетании давления насосом техническое масло будет давить на внутренний поршень гидроцилиндра, при этом его шток будет выдавливаться из корпуса. Так создается горизонтальное поступательное движение.
На конец штока дровокола прикрепляется пластина, которая будет выполнять функции толкателя. Установив бревно торцом к поршню, а другим к колуну, при поступательном движении произойдет разрез чурки об острую кромку колуна. То есть, принцип работы самодельного дровокола состоит в том, что одна его часть толкает бревно на вторую режущую. При этом чурка должна лежать горизонтально и разрезаться по торцу.
Необходимо отметить, что самодельный дровокол этого вида - не самый простой вариант. Его конструкция достаточно сложная. Здесь необходимо знать схему соединения шлангов, правильно отрегулировать давление внутри гидравлической системы, правильно подобрать двигатель к гидронасосу. Поэтому этот дровокольный агрегат обычно собирают умельцы, простому обывателю он не под силу.
Данную конструкцию можно видоизменить, заменив сложную гидравлическую систему механической. Для этого потребуется реечная передача, как показано на фото выше. При вращение зубчатого колеса происходит перемещение зубчатой рейки. То есть, вращательное движение превращается в поступательное. Колесо сажается на вал редуктора, рейка закрепляется к штоку давящего устройства. Редуктор соединяется с двигателем. Такой дровокол механический проще в работе и обслуживании. Плюс, проще в сборке, да и сложных узлов в нем нет.
Вторая модель самодельного дровокола
Это самый простой вариант, потому что в нем нет сложных деталей. Здесь важно изготовить конус, на котором нарезана винтовая резьба. Она дает возможность тянуть разрезаемое бревно на себя, не прикладывая усилий со стороны производителя работ. Кстати, такие конусы для дровоколов сегодня продаются в некоторых интернет-магазинах. Так что есть возможность не изготавливать его, а купить в готовом виде.
Схема сборки винтового дровокола своими руками (чертежи, фото и инструкции указаны ниже) очень проста. Есть несколько вариантов, которые значительно отличаются друг от друга. Самый простой – это закрепить на валу электродвигателя приобретенный конус. Как видно на фото, в его конструкции присутствуют посадочные винты, которые вкручиваются в шпоночный паз вала двигателя. Именно через винты и передается крутящий момент рабочему органу. В продольном направлении конус не сместиться, потому что его будет подпирать разрезаемая чурка.
Но для того чтобы дровокол работал, необходимо соблюсти основные параметры электрического двигателя:
- Во-первых, он должен быть достаточно мощным. Минимальный показатель мощности - 4 кВт.
- Во-вторых, скорость вращения не должна быть большой, потому что вращательный момент - это огромная нагрузка. Поэтому рекомендуется выбирать двигатели для дровокола с оборотами меньше 1000 об/мин.
Второй вариант дровокола винтового с электрическим двигателем (своими руками изготовленного) - это конструкция, в состав которой входит редуктор. Именно этот агрегат повышает мощность установки, поэтому в ней можно использовать маломощные моторы. К примеру, от стиральной машинки старого образца. Схема сборки такого дровокола хорошо показана на фото ниже.
Чтобы сделать дровокол своими руками, используя редуктор, потребуется несколько дополнительных деталей. А именно:
- Два подшипника.
- Один или два корпуса для них.
- Полумуфты, если соединения редуктора и двигателя производятся напрямую. Или промежуточные элементы типа ремни, цепь.
- Прочная станина, на которой будут устанавливаться и закрепляться все детали и узлы дровокольной установки.
Такая самоделка хоть и является более сложной, чем предыдущая конструкция, она устойчивая, прочная и надежная в работе. Здесь очень важно точно собрать все узлы между собой, соблюдая соосность расположения крутящихся элементов. К примеру, валов двигателя и редуктора, выходного вала редуктора и вала, на котором установлен конус.
Как модификация вышеописанной модели, есть упрощенный вариант дровокола, в котором отсутствует редуктор, как составляющая единица дровокольной установки. Вместо него используются два шкива разного диаметра. На электродвигатель насаживается шкив меньшего диаметра, на вал рабочего органа большего. И чем больше разница размеров шкивов, тем выше мощность дровокола и меньше скорость вращения. К примеру, если скорость электродвигателя 1500 об/мин, то установив на вал рабочего инструмента шкив в два раза больше, чем на двигателе, то гарантировано, что скорость вращения конуса будет 750 об/мин. При этом мощность установки увеличивается на 30%.
Особенности самодельных дровоколов
Как видите, дровокол своими руками изготовить не очень сложно. Но необходимо понимать, что это самодельное оборудование подвергается достаточно большим нагрузкам. Поэтому такому его элементу, как станина, необходимо уделить особое внимание. Изготавливаться она должна из металлических профилей, должна быть прочной и надежной.
В основном соединения в конструкции используются электросварные. Реже на болтах. Но если производитель работ не имеет навыков владения электросваркой, то болтовое соединение единственно возможное. Поэтому очень важно правильно подогнать каждый элемент под соединяющий и правильно провести сверление монтажных отверстий.
Внимание! Проводя соединение болтами, необходимо не забывать, что под гайку надо обязательно укладывать шайбу Гровера. Это небольшая деталь, с помощью которой не произойдет самоотвинчивание крепежного соединения. Ведь в процессе работы дровокола создаются большие вибрации.
Если собирается дровокол своими руками с использованием подшипников, то не стоит изготавливать для них самодельные корпуса для крепления. Лучше приобрести готовые стальные или чугунные посадочные детали, можно б/у. В принципе, можно заказать данное приспособление токарю, но это опять те же расходы, что и в случае приобретения готовых.
Заключение
Итак, теперь вы знаете, как сделать дровокол своими руками. Кому-то покажется, что это сложная конструкция, но многие дачники давно уже обзавелись своими дровоколами, изготовленными самостоятельно без помощи специалистов.
