Обрешетка кровли под сэндвич панель. Особенности монтажа кровли из сэндвич панелей

Наличие рёбер жёсткости, находящихся в защитном металлическом слое, делает кровельные сэндвич панели достаточно прочным материалом, что позволяет выдерживать снеговую нагрузку до 150 кг на м 2 и обеспечивать эффективный сток воды с крыши дома. Благодаря надёжной теплоизоляции такой материал можно применять в любой климатической зоне России. Именно по этим причинам кровля из сэндвич панелей пользуется высоким спросом среди застройщиков. Чтобы покрытие прослужило долго и надёжно, необходимо строго следовать технологии монтажа и нормам СНиП.

Уклон кровли

Согласно нормативам СНиП минимальный уклон кровельных сэндвич панелей составляет 5°, но при условии, что покрытие выполнено из сплошных панелей без стыков по длине и в кровле не предусмотрены окна или другие конструкции, нарушающие целостность финишного слоя. В остальных случаях минимальный угол уклона должен составлять не менее 7°.

Выбирая тип конструкции крыши и угол ее уклона, следует обратить внимание на особенности климата в районе строительства. Если часто выпадают осадки, рекомендуется выполнить скат крыши под сэндвич панели с уклоном не менее 40° – в этом случае дождевая вода не будет задерживаться на стыках. В регионах с сухим жарким климатом оптимальным вариантом является кровля с уклоном 7-25°.

Необходимо сразу брать в расчет, что для более крутой крыши требуется большее количество кровельного материала.

При недостаточном уклоне, на крыше будет застаиваться влага, которая негативно воздействует на гидроизоляцию стыков панелей. В период оттепелей и заморозков скопившаяся вода, превращаясь в лед, способна повредить внешний защитный слой панели и начать разрушать металл оболочки.

Минимальный уклон кровли из сэндвич панелей не требует использования дополнительных крепежных элементов при монтаже материала на несущие конструкции из дерева, железобетона или металла. Если сэндвич панели укладываются на конструкцию с наклоном более, чем 7°, требуется устанавливать дополнительный соединительный крепеж.

Инструменты и материалы для монтажа

Монтаж кровли из сэндвич панелей требует подрезки материала, его закрепления, а также герметизации стыков. Резка материала может выполняться :

электроножницами;
мелкозубчатой пилой для холодной резки;
стационарный станок с дисковой пилой.

Болгарка с абразивным кругом или инструменты для горячей резки использовать категорически нельзя . Нагрев места реза спровоцирует деформацию панели, повреждение ее декоративно-защитного слоя, что приведет, в итоге, к коррозии материала.

Чтобы переносить сэндвич панели с места на место без риска повредить их поверхность, рекомендуется использовать механический или вакуумный захват . В местах установки захвата на панель с нее следует удалить защитную пленку.

Крепление кровельных сэндвич панелей выполняется с использованием длинных саморезов из нержавеющей или углеродистой стали, снабженных шайбами и уплотнительными элементами. Уплотнители из синтетического каучука (этилен-пропилен-диен-мономер, EPDM) необходимы для герметизации места крепления. Длина саморезов зависит от толщины панели и материала конструкции, к которой она крепится. Для закручивания шурупов применяется электродрель с регулировкой оборотов либо шуруповерт.

Не следует чрезмерно затягивать крепежные элементы – это снижает срок их службы. Кроме того, «перетянутый» саморез может повредить панель.

Важно правильно определить необходимое количество крепежных элементов с учетом :

ветровой нагрузки на объект (зависит от высоты и места его расположения);
типа объекта (закрытый/открытый);
в какой зоне кровли располагается прикрепляемая панель (крайние панели более всего подвергаются ветровой нагрузке);
несущей способности одного крепежного элемента.

Для проведения точных расчетов желательно обратиться к специалисту.

Стыки между панелями требуется качественно уплотнять. Нельзя допускать появления зазоров в продольных соединениях.

Как правильно выполнять работы, можно узнать из видео инструкции:

Независимо от угла наклона кровли, продольные соединения уплотняются при помощи специальной ленты (к примеру, Абрис Лб 10x2), либо силиконового герметика. Уплотнительная лента необходима и при обустройстве примыканий к вертикальным конструкциям.

Особенности кровельного материала

Сэндвич-панели – удобный в монтаже материал, подходящий для обустройства кровли. Производители предлагают широкий спектр плит, различающихся по назначению, размерам, прочности, наполнителю. В качестве теплоизолятора может использоваться :

пенополиуретан;
пенополистирол;
полиизоцианурат;
минеральная вата.

Панели имеют сравнительно небольшой вес и одновременно выполняют функцию финишного покрытия и утеплителя. Наиболее высокие теплоизоляционные показатели у сэндвич панелей с базальтовой ватой .

На тонкий листовой металл, из которого выполнен корпус панели, наносится декоративно-защитное полимерное покрытие. Это позволяет окрашивать панели в различные цвета и защищать металл от коррозии.

Чтобы не повредить защитный слой, инструкция по монтажу кровельных сэндвич панелей требует соблюдать определенные правила :

не использовать горячую и абразивную резку;
защитную пленку с нижней части плиты следует удалять непосредственно перед монтажом элемента, а с верхней – по окончании монтажа всего покрытия;
металлическую стружку, образовавшуюся в процессе подрезки материала сразу же аккуратно удалять и следить, чтобы она не поцарапала полимерный слой;
в процессе кровельных работ по крыше ходить только в обуви с мягкой подошвой.

Сэндвич панели при хранении на открытом воздухе следует защищать от осадков, грязи и ветра. Материал укладывается на ровное прочное основание, чтобы избежать его деформации.

Условия для монтажных работ

Монтаж кровельных сэндвич панелей проводится при определенных условиях :

скорость ветра не должна превышать 9 м/сек., поскольку панели обладают относительно небольшим весом при значительной площади поверхности;
работы не ведутся во время дождя, снега или при густом тумане;
если не предусмотрено искусственное освещение, с наступлением сумерек монтаж прекращается;
уплотнение продольных стыков между сэндвич-панелями выполняется при температуре воздуха выше +4 °С.

Перед началом кровельных работ следует :

поверить конструкцию, ее соответствие проекту и качество монтажа, устранить выявленные отличия и недочеты;
проконтролировать соответствие прогонов, ригелей и других конструктивных элементов проекту;
проверить на плоскость прогоны, на которые будут крепиться панели;
подготовить инструменты.

Технология монтажа

Сэндвич-панели укладываются поперек прогонов, расположенных параллельно карнизу. Чем меньше шаг установки прогонов, тем будет выше несущая способность смонтированного кровельного покрытия. Особенно это актуально для кровель с небольшим уклоном в регионах с высокими снеговыми нагрузками. Но в любом случае расстояние между прогонами не должно превышать 2 метров.

Если уклон кровли из сэндвич панелей превышает 15°, на свесах устанавливаются дополнительные упоры, чтобы панели не съезжали вниз.

Монтировать кровельное покрытие удобнее всего из плит, длина которых не превышает 10 метров . Во-первых, их проще поднимать на крышу, а во-вторых, в этом случае ниже вероятность появления температурных деформаций в процессе эксплуатации кровли.

Сэндвич-панели монтируются поверх теплоизоляционного и гидроизолирующего слоя. В качестве теплоизолятора проще всего использовать минеральную вату. Перед монтажом панелей проверяется горизонтальность установки прогонов и состояние опор из дерева, металла или железобетона. Необходимо удалить ржавчину, плесень, иные наслоения. В дереве заделываются трещины, в бетоне раствором заравниваются каверны. Стыки элементов, из которых выполнен каркас, должны быть герметичными. Деревянные конструкции обрабатываются огнебиозащитным составом, а металлические – антикоррозийным.

Шаг расположения несущих элементов каркаса должен соответствовать размерам панелей.

Ширина пролета каркаса должна быть подобрана таким образом, чтобы панели могли крепиться в пяти сантиметрах от края, а также была опора для крепления стыкующихся панелей.

Требуется работать в респираторе, если утеплителем в панели является минеральная вата . При подъеме плит на крышу нельзя ставить их на замок, чтобы не деформировать его.

Технология монтажа кровельных сэндвич панелей предписывает начинать укладку материала с нижнего угла крыши (любого). Далее плиты монтируют в вертикальном направлении. Следует учитывать, в каком случае проще выполнять работы и экономичнее расходуется материал.

Устройство кровли из сэндвич-панелей один из самых простых и доступных вариантов возведения крыши. Однако, он имеет свои особенности. Мы подготовили для вас инфографику на которой показаны основные моменты при монтаже кровли , а далее подробно описали:

достоинства сэндвич-панелей для кровли
технологию монтажа крыши из сэндвич-панелей
устройство конька (если крыша двускатная)
важные особенности при проведении работ
у кого заказать качественные работы по устройству кровли

Инфографика: кровля из сэндвич-панелей

Преимущества сэндвич-панелей

Главные достоинства кровельных панелей с утеплителем, перед традиционными строительными материалами (например, профнастилом):

Наличие теплоизоляционного наполнителя обеспечивает крыше высокий уровень герметизации и сохранение тепла внутри помещения.
Сэндвич-панели монтируются быстро, во всех климатических зонах, независимо от температуры окружающего воздуха. Отдельный элемент крыши в случае порчи можно оперативно заменить.
Низкий вес этих материалов позволяет использовать для сооружения несущего каркаса более дешевые конструктивные элементы.
Кровельные панели обладают отменной механической прочностью, что позволяет выдерживать высокую нагрузку от снега (до 150кг/м2) и ветра (до 48 кг/м2, скорость до 100 км/ч).
Срок службы кровельных материалов этого типа составляет минимум 20-25 лет.
Поверхность панелей не реагирует на воздействие влаги, химических веществ, ультрафиолетовый свет, грибки, резкую смену температуры окружающего воздуха.
Сэндвич-панель полностью соответствует всем требованиям РФ в части пожарной и экологической безопасности.
Отменные декоративные свойства сэндвич-панелей дают возможность отказаться от декоративной отделки.
Стоимость кровельных панелей демократична и оптимально сочетается с высокими эксплуатационными и декоративными характеристиками.

Следует отметить, что сэндвич-панели не пропускают воздух, поэтому нужно грамотно обустроить систему вентиляции .

Технология монтажа кровли

В отличие от традиционных кровельных материалов, сэндвич-панель обладает конструктивными особенностями, которые позволяют максимально быстро провести монтаж на большой по площади поверхности.Все работы ведутся на основании заранее подготовленной документации: схемы раскладки, монтажа панелей, способа крепления и пр.

Устройство кровли из сэндвич-панелей на крыше, можно условно поделить на следующие стадии:

Обустройство несущих конструктивных элементов, где будут фиксироваться кровельные панели.
Направление монтажа задают от края свеса в направлении конька (снизу-вверх). Первую панель (торцевую) монтируют на заранее смонтированной обрешетке, этот элемент будет формировать свес. Монтаж последующих панелей выполняют с использованием крепления к обрешетке и замкового соединения. Схема раскладки сэндвич-панелей:

Вторую по счету панель обрезают снизу и удаляют утеплитель оставляя нахлест. Размеры нахлеста представлены в таблице:

В месте соединения на первую (нижнюю) панель прокладывают уплотнительную ленту или герметик и фиксируют вторую панель. Остальные панели крепятся по аналогии.

При межпанельном креплении для повышения герметичности стыков в замок между панелями наносят уплотнитель/герметик.
С целью исключения перекоса при монтаже панелей, применяют захват с двух сторон.
Крайние панели фиксируют к обрешетке путем использования специальных саморезов в количестве не менее трех штук.
Тип метизов, их количество и точки установки должны четко соответствовать проектным решениям, что обеспечит высокую степень надежности крепления.
При установке крайних панелей, фиксацию при помощи саморезов осуществляют на расстоянии не менее 5 сантиметров от края.

Как смонтировать конек

Если монтируется двускатная крыша из сэндвич-панелей, то необходимо правильно устроить конек. Его устанавливают в следующей последовательности:

По окончании монтажа сэндвич-панелей на скатах крыши выполняют монтаж внутренней вспомогательной коньковой планки. При этом пространство между этой планкой и кровельной панелью заполняют специальными теплоизоляционными материалами (монтажная пена, минеральная вата и др.).
Следующим этапом работ будет укладка приконьковой планки, которая является обязательным элементом крыши. Она фиксируется на выступах гребней волны кровельных панелей обоих скатов, на заранее подготовленных прокладках из полиуретана.
На поверхность приконьковой планки укладывают клейкую основу, которая будет удерживать непосредственно саму коньковую планку.

Особенности монтажа крыши из сэндвич-панелей

В процессе выполнения работ по укладке кровельных сэндвич-панелей следует придерживаться определенных правил:

Все монтажники, которые будут ходить по поверхности панелей должны иметь обувь с мягкой подошвой, что поможет исключить повреждение внешнего полимерного покрытия сэндвич-панелей.
В качестве уплотнителя для межпанельных соединений нельзя использовать материалы (силикон/герметик) с кислотным отвердителем. Он вступает в реакцию с металлическими элементами и вызывает их повышенную коррозию.
В процессе технологической обработки сэндвич-панелей следует исключить загрязнение замкового соединения.
Защитная пленка (верхняя) снимается только после сдачи объекта в эксплуатацию. Пленка голубого цвета с внутренней стороны панели снимается непосредственно перед монтажом.
Все выступающие гребни замковых конструкций должны полностью входить во впадину последующей панели.
Минимальный уклон кровли из сэндвич-панелей (согласно нормативам) составляет:

5° при монтаже целостных панелей без поперечных соединений и технологических люков (окон);

7° в остальных случаях.

При проектировании уклона кровли, следует учесть климатические условия в месте строительства. Так, при частых осадках скат крыши из сэндвич-панелей делают не менее 40°. Иначе может застаиваться влага и это плохо скажется на гидроизоляции кровли.

При монтаже односкатной кровли обустройство конька не является обязательной операцией.
Крепление кровельных панелей выполняют с помощью саморезов из углеродистой или нержавеющей стали в сочетании с уплотнителями из EPDM каучука. Длину саморезов подбирают с учетом толщины кровельного материала и конструктивных элементов к которым она крепится.

Для монтажа саморезов не требуется заранее просверливать отверстие. В процессе его завинчивания следует придерживаться прямого угла в 90 градусов, что обеспечит самый высокий уровень надежности.

не использовать горячую и абразивную резку сэндвич-панелей (т.к. они чувствительны к повышению температуры);

Соблюдение всех этих правил поможет снизить вероятность некачественного монтажа или повреждение кровельного материала в процессе установки.

Где заказать надежную крышу из сэндвич-панелей

Группа компаний СМК занимается строительными работами с 2006 г. Мы выполняем как комплексные работы (строительство зданий и сооружений «под ключ»), так и отдельные виды: устройство кровли из сэндвич-панелей, профлиста , монолитные работы и пр. Предлагаем по установке кровельных сэндвич-панелей на взаимовыгодных условиях. Все наши работы выполняют опытные специалисты с гарантированно высоким качеством (используем профессиональное строительное оборудование и качественные строительные материалы). Мы всегда готовы наглядно продемонстрировать успешно законченные объекты, которые успешно эксплуатируются. Наша команда профессионалов готова оперативно подготовить коммерческое предложение с выгодными условиями на заказ проектных, строительных и монтажных услуг. Ниже видео о последних построенных нами объектах.

Бурное развитие строительных технологий - устойчивая тенденция нашего времени. Появляются новые материалы, трудоёмкие производственные процессы заменяются более экономичными и совершенными, сокращаются сроки строительства. В основе прогрессивных технологий лежит универсальность, рациональный минимум и системный подход, совмещённые с самой востребованной продукцией. В этой статье мы поговорим об использовании сэндвич-панелей в качестве кровельного материала, значительно расширяющего возможности инженерно-архитектурных решений при возведении частных домов.

Особенности и характеристики кровли из сэндвич-панелей

Одним из важнейших конструктивных элементов здания является крыша, стоимость сооружения которой может составлять до 20% бюджета всего строительства. Конечно же, можно сократить расходы, используя более дешёвые покрытия. Однако крыша дома должна быть прочной и надёжной, чтобы выдерживать климатические и механические нагрузки, а также защищать строение от негативных атмосферных явлений. Поэтому при выборе кровельных материалов нужно руководствоваться не только их ценой, но и техническими параметрами, целесообразностью применения и возможностью декоративного оформления той или иной конфигурации кровли.

Кровельные сэндвич-панели дешевле других укрывных материалов, хотя по эксплуатационным характеристикам они намного превосходят традиционные покрытия

На сегодняшний день кровельные сэндвич-панели являются оптимальным решением для обустройства крыш с углом наклона от 5º. Среди разнообразия материалов, предлагаемых производителями кровельной продукции, они отличаются приемлемой стоимостью и имеют все необходимые эксплуатационные характеристики:

небольшой вес. Кровля не будет оказывать большого давления на несущие конструкции дома, а значит, можно сэкономить при заложении фундамента, особенно когда в строительстве комплексно используются стеновые и кровельные сэндвич-панели;
Комплексное использование стеновых и кровельных сэндвич-панелей не только облагораживает строение и придаёт ему стильный современный вид, но и позволяет сэкономить на возведении несущих конструкций здания
эстетичный внешний вид;
простота и скорость монтажа;
длительный срок эксплуатации - до 20 лет;
экологическая безопасность и повышенная огнезащита;
При выборе сэндвич-панелей необходимо обращать внимание на их маркировку: изделия с индексом К0 являются самыми пожаробезопасными, К3 - самыми пожароопасными, а изделия типа К1 и К2 имеют усреднённые показатели огнестойкости
устойчивость к воздействию окружающей среды;
высокие звуко- и теплоизоляционные показатели;
богатая цветовая гамма и возможность изготовления любых размеров с учётом пожеланий заказчика.

Кровельные сэндвич-панели конструктивно отличаются от стеновых аналогов, на что нужно обращать особое внимание при выборе материала для сооружения крыши.

Основными отличительными чертами сэндвич-панели для кровли являются:

Соединительный замок. Наиболее практичным считается соединение Z-Lock, которое даёт возможность укладки панелей горизонтально и вертикально. Использование кровельных элементов с таким замком гарантирует абсолютную герметичность стыков, что позволяет хорошо сэкономить на гидро- и пароизоляционных материалах, укладка которых в этом случае становится необязательной.
Соединение сэндвич-панелей по нижней части в замок Z-Lock гарантирует абсолютную герметичность и не требует прокладки гидро- и пароизоляции
Рёбра жёсткости. У кровельных сэндвич-панелей рёбра жёсткости делаются гораздо выше, что обеспечивает достаточный отвод воды и придаёт кровле дополнительную прочность.
Кровельные сэндвич-панели имеют гораздо высокие рёбра жёсткости, чем стеновые, поэтому они обладают более высокими прочностными показателями

Видео: огнестойкость сэндвич-панелей с минеральной ватой

Кроме перечисленного выше при закупке кровельного материала в виде профилированных панелей следует определиться с:

Видом утеплителя. Если ограничений по пожарной безопасности нет, то целесообразнее приобрести сэндвич-панели с утепляющим слоем из пенополистирола, которые стоят дешевле, хотя по длительности эксплуатации, устойчивости к механическим и химическим воздействиям, а также по степени шумоизоляции не уступают изделиям с минераловатным наполнителем. При строгих требованиях к огнезащите нужно остановить выбор на изделиях с утеплителем из экструдированного пенополистирола или минеральной ваты, которые более устойчивы к возгоранию и имеют хорошие показатели тепло- и шумоизоляции, но отличаются высоким коэффициентом водопоглощения, отчего требуют дополнительной защиты от проникновения влаги извне и скопления конденсата.
Сэндвич-панели с наполнителем из пенополистирола дешевле, но легко возгораются, поэтому при строгих требованиях к пожаробезопасности рекомендуется приобретать изделия с минераловатным утеплителем
Габаритами панелей. Стандартные размеры изделий - 1 м в ширину и до 16 м в длину при толщине от 0,04 до 0,16 м. Обычно метровой ширины придерживаются даже при индивидуальном заказе, поскольку она наиболее рациональна при укладке. А вот длина и толщина панелей выбирается исходя из параметров и геометрии крыши, условий хранения и доставки, а также финансовых возможностей застройщика.
Оттенком полимерного покрытия. Здесь всё зависит от личных предпочтений хозяев. Цвет панелей выбирается по шкале RAL с учётом коэффициента светоотражения, архитектурного облика здания, его стилевой направленности и декоративной облицовки фасада.
Цвет кровельных сэндвич-панелей выбирается по шкале RAL с обязательным учётом коэффициента светоотражения и светопоглощения, чтобы покрытие точно соответствовало декоративному оформлению всего участка
Типом замка и наличием антикапиллярного эффекта, который позволяет обходиться без уплотнительных элементов при обустройстве кровли практически во всех климатических зонах.

Ведущие производители кровельных сэндвич-панелей

Лучшим производителем кровельных сэндвич-панелей считается компания Kraft SPAN (Санкт-Петербург), выпускающая помимо стандартных кровельных и фасадных изделий также энергосберегающие и акустические панели. Немало востребована продукция и других крупных предприятий:

ООО «ТСП-Панель»;
завода «Лиссант»;
АО «Теплант»;
ГК «Веста Парк»;
компаний «Стройпанель», «Металл Профиль», «Техностиль» и других.

Сэндвич-панели всех этих производителей сертифицированы в системе ГОСТ Р и соответствуют ТУ 5284–001–87396920–2014 и 5284–002–87396920–2014, а крепёжные элементы - требованиям ГОСТ 1147–80. Сертификация продукции подтверждает её высокое качество, пожаробезопасность и гигиеничность.

Видео: испытание на прочность продукции известных производителей

Конечно же, обустройство кровли из сэндвич-плит сопряжено с определёнными рисками, причём на всех этапах возведения. Но об этом поговорим чуть позже. А пока что рассмотрим, из чего состоит этот кровельный бутерброд и как правильно его использовать, чтобы получить действительно красивую добротную крышу, а не кучу проблем.

Устройство кровли из сэндвич-панелей

Важный момент при обустройстве крыши - укладка кровельного пирога. Использование профилированных панелей намного упрощает этот процесс, поскольку сами панели - завершённые конструктивные изделия, уже готовые к укладке. Они состоят из:

В стандартных сэндвич-панелях отсутствуют гидро- и пароизоляционный слои. Их функции переданы замковому соединению. Конечно же, это существенно удешевляет строительство, но не всегда эффективно, особенно в климатических зонах с повышенной влажностью, сильными морозами и обильными снегопадами. В таких регионах целесообразнее использовать сэндвич-системы поэлементной сборки на основе кассетного профиля, проложенного вдоль либо поперёк стропил, глубиной, соответствующей толщине утеплителя, но не менее 100 мм.

В особо холодных областях при использовании кассетных сэндвич-панелей рекомендуется делать дополнительное утепление, раскатывая утеплитель поперёк основного материала и прокладывая поверх него гидроизоляцию.

Для укладки дополнительной теплоизоляции используют Z-прогоны толщиной в 2 мм. Увеличение слоя утеплителя, естественно, приведёт к удорожанию кровельной конструкции, но окупится долгими годами беспроблемной эксплуатации крыши.

Дополнительную прокладку утеплителя целесообразно делать при монтаже кровельных сэндвич-панелей в регионах с суровыми зимами и обильными снегопадами

Видео: плюсы и минусы кровельных панелей - какие выбрать

Элементы сэндвич-кровли

Крыша из сэндвич-плит традиционно состоит из двух частей:

Несущий блок - стропильная система, которая может быть выполнена из металла или дерева. Это каркас, принимающий нагрузки непосредственно от кровли и передающий их на стены и фундамент. Стропильная система определяет форму крыши и её прочностные характеристики, поэтому излишне говорить, что при её расчёте нужно избегать огрехов и недочётов, которые приведут к резкому сокращению срока службы всей кровельной конструкции.
Стропильная система под укладку сэндвич-панелей может быть деревянной или металлической, но с правильно выбранным шагом стропил и обрешётки или прогонов
Ограждающий блок, куда входит кровельный пирог со всеми его наслоениями, а также доборные и формирующие детали - карнизные, торцевые и коньковые планки, вентиляционная и водосточная системы, крепёжные элементы, уплотнители и т. д.
Доборные элементы являются частью ограждающей системы крыши, которые придают ей законченный эстетичный вид и защищают самые уязвимые места покрытия от разрушения

Сооружение крыши из сэндвич-панелей - задача сложная, несмотря на их универсальность. Здесь нужен точный расчёт на всех этапах, начиная от выбора материалов и заканчивая непосредственным монтажом. При покупке сэндвич-панелей известных брендов можно заказать полную комплектацию кровельных элементов, чтобы застраховаться от несоответствий или нестыковок при монтаже, а также значительно облегчить и ускорить кровельные работы.

Видео: саморезы для сэндвич-панелей

Монтаж кровли из сэндвич-панелей

Кровельную систему из сэндвич-панелей можно возвести в рекордно короткие сроки при минимальных трудозатратах. Для проведения монтажных работ необходимы следующие инструменты:

Запрещено использовать инструменты ударного действия, абразивные материалы и растворители, а также газовые горелки для резки.

Видео: чем резать сэндвич-панели

Кроме этого, на стройплощадке понадобится подъёмник, желательно с вакуумным захватом. Иногда в целях экономии предлагают использовать ручные или самодельные захваты. Такое предложение допустимо, когда обустраивается крыша небольшого и невысокого строения, например, гаража, но никак не жилого дома, да ещё со сложной формой кровли. Во-первых, подъём на приличную высоту тяжёлых конструкций небезопасен. Стоит ли рисковать? А во-вторых, заводские подъёмные механизмы с вакуумным захватом имеют широкий угол поворота, что даёт возможность уложить панели в любом направлении и тем самым не только ускорить монтажные работы, но и избежать деформации сэндвич-плит.

Порядок выполнения работ:

Подготовительный этап. Начинают его с очистки строительной площадки от мусора и установки чистых поддонов для хранения сэндвич-панелей. Затем сверяют номера цветов и оттенков доставленных изделий. На всех пачках они должны совпадать. Следом идёт изучение документации (инструкции) от поставщика, в которой даны две раскладки - спецификация изделий и расположение панелей со схемами для каждого узла крепления. Лишь после полного понимания инструкции можно приступать к монтажу сэндвич-панелей.
Сэндвич панели на стройплощадке необходимо хранить на специальных поддонах, укрытыми прочной полиэтиленовой плёнкой, чтобы избежать намокания и порчи изделий
Резка панелей. Ключевое требование здесь - сохранение вертикальности разреза. Сверху и снизу чертят линии разреза и проверяют их на совпадение. Сначала проводят резку по одной стороне, а затем по другой. При небольших объёмах используют шлифовальные ножницы, но ни в коем случае не плазменную резку или болгарку.
Для обрезки панелей необходимо применять холодную резку с помощью циркулярной пилы или электролобзика, а при небольших объёмах можно обойтись ножницами по металлу, но при условии отдельной резки каждой металлической поверхности
Подъём сэндвич-плит на кровлю. Производится с помощью грузоподъёмного устройства с вакуумными присосками. Предварительно необходимо удалить защитную плёнку в местах установки захватов. Иногда вместо вакуумных захватов используют струбцины с войлочными или резиновыми прокладками.
Вместо вакуумных захватов для поднятия кровельных панелей на крышу можно использовать струбцины с мягкими прокладками
Укладка первой панели. Её кладут на несущие конструкции, чётко выдерживая уклон кровли. Это очень важно для качества монтажных работ в целом. Предварительно по несущим опорам прокладывают уплотнитель. По мере необходимости выравнивают положение первой панели и закрепляют её саморезами согласно инструкции. Лишь после этого снимают стропы. При этом недопустимы перегибы и падение панелей, а также укладка их на замкòвую плоскость.
Укладку кровельных панелей производят соответственно уклону крыши, при этом перед укладкой рекомендуется проложить по несущим опорам самоклеящуюся уплотнительную ленту
Монтаж остальных панелей. Они укладываются с нахлёстом в соответствии с рекомендацией производителя. Для герметизации поперечных стыков наносят бутилкаучуковый герметик на верхнюю обшивку нижней панели, предварительно закрепив её к каркасу. Верхнюю панель подрезают с торцевой стороны на величину нахлёста, убирая лишний утеплитель и нижнюю стальную обшивку, а затем соединяют её с нижней панелью и фиксируют саморезами.
Для лучшей герметизации поперечного шва на верхнюю обшивку нижней панели наносят по ширине нахлёста бутилкаучуковый герметик или прокладывают уплотнительную ленту
Продольное соединение панелей. После укладки первого и второго ряда приступают к стыку и герметизации мест соединения соседних кровельных элементов, опять-таки, строго следуя инструкции.
Для обеспечения надёжного продольного соединения панелей в паз замков с внутренней стороны закладывают силиконовый герметик
Установка доборных и формирующих кровельных элементов. После окончания всех работ снимают полностью защитную плёнку.

Таблица: размеры поперечных нахлёстов в зависимости от наклона скатов

Видео: монтаж кровельных сэндвич-профилей

Особенности монтажа

Крепёжные элементы вкручивают строго под углом 90º и располагают от края плит на расстоянии не менее 50 мм.
Перед монтажом снимают защитную плёнку лишь с нижней части панелей. Во время укладки верхнюю защитную плёнку удаляют только в местах крепления, сохраняя остальную до завершения работ.
Гребни замков должны плотно входить во впадины последующих панелей. Для лучшей герметизации стыков в паз замка наносят силиконовый (без кислой реакции) или бутилкаучуковый герметик.
Соединение сэндвич-плит производится внахлёст с перекрытием гофра, используя преимущества замка Z-Lock, что при правильном монтаже обеспечивает прочность конструкции и надёжную защиту от протечек
Чтобы избежать деформации замков и перекоса панелей для поднятия используют две захватки.
При резке или сверлении нужно постоянно очищать соединительные замки и саму панель от пыли и металлической стружки.
Укладку сэндвич-панелей производят в определённых погодных условиях - при температуре от -15 до +30 ºC. Не проводят монтаж во время дождя, снега, при густом тумане и порывистом ветре.
Все кровельные работы выполняют в мягкой обуви, чтобы не повредить полимерное покрытие панелей.
Монтаж кровельных сэндвич-панелей должен проводиться в мягкой обуви, на крышах с углом наклона не менее 5 градусов, с использованием специальных саморезов, располагаемых строго вертикально, и некислотного герметика

Ошибки при обустройстве кровли из сэндвич-панелей

Сразу надо сказать, что сэндвич-изделия ошибок не прощают. При правильном монтаже, соблюдении инструкций, использовании качественных материалов и комплектующих построить крышу из сэндвич-панелей самостоятельно вполне реально. Но и риски на каждом этапе работ довольно высоки. Рассмотрим подробнее, с какими из них придётся столкнуться:

На стадии проектирования. Самая распространённая ошибка на этом этапе заключается в том, что изделия зачастую выбирают по принципу «понравилось и недорого», не обращая внимания на прочностные характеристики панелей и не увязывая их с климатическими нагрузками конкретной местности. Кроме этого, могут быть допущены ошибки при расчёте шага обрешётки, прогонов и ригелей, распределении пространственной жёсткости, обеспечении должного уровня вентиляции и т. д., что может привести к отслоению верхней и нижней облицовки панелей, разгерметизации кровли, намоканию утеплителя, протечкам и разрушению.
Ошибки на этапе проектирования неизбежно приводят к разрушению покрытия, требующему замены сэндвич-профилей
На этапе выбора материалов. Эти ошибки сведут на нет даже отличный проект и правильный монтаж. Неверный выбор длины изделий или же цвета внешней облицовки с низким коэффициентом отражения в жаркое время года приведут к неравномерным изменениям ширины и длины изделий, в результате чего появятся трещины и повлекут быстрое разрушение кровельного покрытия в целом.
На этапе доставки и хранения. Как уже было написано выше, перед монтажом нужно подготовить площадку для хранения материала и поддоны для его складирования. Но часто этого не делают, а выгружают панели прямо на землю в надежде, что полиэтиленовая плёнка, которой укрыты изделия, послужит надёжной защитой. Но увы, она может порваться, её могут испортить бродячие животные или грызуны, тогда пачки материала окажутся на голой земле, под ветрами, снегами и палящим солнцем и станут полностью непригодными для дальнейшего использования.
При монтаже. Главные ошибки, конечно же, заключаются в нарушении нормативов - ГОСТ 23407–78, СНиП 12–01–2004, ГОСТ Р 12.1.019–2009, СНиП 21–01–97, СНиП 12–03–2001, в отступлении от минимально допустимых параметров при сборке несущих конструкций, несоблюдении условий и организации труда, а также некомпетентности монтажников. Например, отсутствие или неправильное устройство деформационных швов приведёт к ухудшению замкового соединения и нарушению его герметичности, что чревато протечками во многих местах кровли. При нарушении фальцевого соединения сэндвич-профилей или неправильном креплении и выборе саморезов разрушения конструкции не только неизбежно повлекут за собой протечки, но и значительно понизят ветроустойчивость кровельного настила, который запросто сможет сорвать с крыши порывистый ветер.

Сэндвич-панели - современный материал, который, как и другие прогрессивные разработки, даёт большой шанс на длительную эксплуатацию крыши. Но здесь важна каждая мелочь - от правильных расчётов на стадии проектирования до квалификации исполнителей. Достаточно всё учесть, и кровля из сэндвич-плит отблагодарит своих владельцев надёжностью, прочностью, красотой и долголетием.

Правила эксплуатации кровли из сэндвич-плит

При соблюдении условий монтажа кровля из сэндвич-панелей особо ухода за собой не требует. Достаточно лишь:

Срок службы сэндвич-панелей

На жизнеспособность кровли из профилированных плит влияют одновременно несколько факторов:

технология производства изделий;
качество используемого при изготовлении сырья - наполнителя, облицовки, клея;
правильная упаковка, транспортировка, складирование и хранение.

Обкладка панелей принимает на себя все негативные проявления окружающей среды - климатические нагрузки, перепады температур, ультрафиолетовое излучение и повышенную влажность. Поэтому от её качества зависит защита утеплителя, эстетическая привлекательность кровли и срок эксплуатации укрывного настила.

К сожалению, многие изготовители в погоне за прибылью занижают себестоимость продукции, используя металл уменьшенной толщины, что, естественно, негативно сказывается на качестве продукции. Такое покрытие недолговечно и уязвимо для деформаций, а вмятины и царапины очень быстро приводят к преждевременной коррозии металла. Поэтому при выборе панелей очень важно обращать внимание на толщину используемой стали - она должна быть не менее 0,5 мм - и наличие защитного полиэстерового слоя.

Качественные и готовые к укладке сэндвич-панели можно получить лишь в заводских условиях. Ручное производство, которое нередко рекламируется в сети, - это деньги, выброшенные на ветер. Цена более низкая, но и качество никакое, поскольку нет автоматизированной линии, отсутствует возможность использования новейших разработок, не ведётся контроль качества на всех этапах производства - от закупки сырья до хранения и отгрузки продукции.

Добротные кровельные сэндвич-панели изготавливаются лишь в заводских условиях с должным контролем качества на каждой стадии производства

Увеличить срок эксплуатации сэндвич-конструкций поможет:

закупка изделий проверенного и надёжного поставщика;
соблюдение условий доставки и хранения панелей;
выполнение всех нормативов и рекомендаций производителя.

Ремонт кровли из сэндвич-конструкций

Если в процессе эксплуатации было обнаружено повреждение полимерного слоя плит, следует в кратчайшие сроки приступить к его восстановлению с помощью окрашивания. Для этого нужно подобрать соответствующую краску, отталкиваясь не только от цвета и оттенка панелей, но и от типа защитного слоя.

В зависимости от глубины повреждений краску наносят в один или два слоя. Для отделки небольшого участка используют тонкую мягкую кисть, а при окрашивании панели целиком применяют пневматическое распыление. Перед окрашиванием нужно удалить ржавчину, если она успела образоваться, вручную аккуратно отшлифовать повреждённый участок, при глубокой царапине нанести грунтовку, обработать поверхность преобразователем ржавчины и обезжирить уайт-спиритом.

Не нужно без надобности окрашивать бòльшую поверхность, чем площадь повреждения, чтобы не нанести урон эстетической привлекательности кровли.

Технология сборки различных сооружений из сэндвич-панелей, конечно, имеет свои нюансы в зависимости от того, что именно собирается (гараж, ангар, заводской цех или жилой дом), но в целом, порядок и принцип проведения работ примерно одинаков. В этой статье будут рассмотрены основные этапы сборки таких строений, а также некоторые их особенности .

Подготовка основания

Существуют панели, которые не требуют монтажа каркаса, то есть являются самонесущими элементами. Для их установки будет достаточно устройства фундамента . В тех же случаях, когда сэндвич-панели не являются самонесущими, потребуется подготовка основания. Как правило, таким основанием выступает металлический каркас. В ходе его сборки нужно учитывать ряд нюансов:

Фундамент должен быть выровнен по горизонтали, максимальное отклонение не должно превышать 3 мм;
Расстояние между вертикальными и горизонтальными профилями должно соответствовать размерам панелей с запасом по 5 см с каждой из сторон для возможности беспрепятственной стыковки элементов и установки декоративных экранов;
При использовании деревянных направляющих перед установкой их следует обработать антисептическими и противопожарными составами во избежание дальнейших неприятностей.

Подъём панелей

Доставка на объект производится грузовыми автомашинами в так называемом транспортном пакете, подъём которого на высоту проведения монтажных работ осуществляется при помощи специального оборудования - вакуумного подъёмника (крана с присосками). При отсутствии такой возможности в этих целях можно использовать традиционный подъёмный кран или же лебёдку с текстильными канатами.

В таком случае нужно предпринять ряд действий по предотвращению повреждений сэндвич-панелей:

Следует использовать только мягкие стропы;
Захват пакета непосредственно самими стропами недопустим, надо применять специальные мягкие прокладки;
Для защиты элементов замков панелей от повреждений стропами нужно использовать деревянные бруски-распорки длиной не менее 120 см, которые должны равномерно располагаться в верхней и нижней части транспортного пакета;
Осуществлять подъём панелей непосредственно с паллет тоже запрещается, необходимо их снять оттуда и перетащить на ровную поверхность.

Монтажная резка и сверловка

Нарезку сэндвич-панелей нужно производить строго в горизонтальном направлении, причём проверка горизонтальности линий надреза осуществляется строительным уровнем (лазерным или водяным, но не пузырьковым) с обеих сторон.

Перед резкой нужно удостовериться в правильности прочерченных линий, так как поговорка про семь раз очень уместна в данном случае. Металл нужно резать в первую очередь, утеплитель - во вторую.

В качестве инструмента нужно использовать ленточную или дисковую пилу со специальными насадками для резки металла или же электрическим лобзиком.

Первые два варианта предпочтительнее, так как при резке лобзиком довольно трудно держать прямое направление. Угловую шлифмашинку (болгарку) лучше не применять, так как даже на самом маломощном устройстве число оборотов таково, что в месте разреза образуется среда с высокой температурой, а это может вызвать воспламенение утеплителя.

К тому же в месте воздействия болгарки металл теряет устойчивость к появлению коррозии. Для сверления отверстий под элементы крепежа нужно пользоваться обычной дрелью, в процессе работы не забывая убирать стружку с поверхности элементов. Панели, покрытые оболочкой из древесины или поливинилхлорида, нарезаются все тем же лобзиком или обычной ручной пилой с зубьями средних размеров.

Установка стеновых сэндвич-панелей

В процессе сборки стен из сэндвич-панелей первостепенной задачей выступает избегание перекосов и неточности в местах стыков. В случае необходимости панели можно подрезать непосредственно по месту с использованием сабельных пил (таким образом, например, организуются дверные и оконные проёмы). По завершении сборки стен все стыки не только необходимо заполнить монтажной пеной, но и закрыть доборными декоративными элементами, которые одновременно выполняют и защитную функцию, обороняя эти довольно уязвимые места от проникновения атмосферной влаги.

Как показывает практика, монтажные бригады из нескольких рабочих, имеющие лёгкие передвижные краны за довольно небольшой отрезок времени могут осуществлять сборку больших стеновых площадей. Однако при найме таких бригад следует помнить, что монтажники сэндвич-панелей должны иметь в своём распоряжении не только специальное оборудование, но и внушительный опыт.

Горизонтальный вариант монтажа

1. Стальной столб согласно техническому проекту;
2. Многослойная панель (60,80, 100);
3. Стыковая планка;
4. Соединитель для горячекатаного ригеля или для ригеля холодной гибки;
5. Соединитель (с шагом ~ 500 мм).

Горизонтальный метод сборки сэндвич-панелей используется в тех случаях, когда промежуток между каркасными колоннами сооружения не превышает 6 метров. В процессе сборки стены панели помещаются друг на друга, при этом производится крепление одного из концов к колонне.

Преимуществом этого способа в том, что герметичность стыков обеспечивается весом самих элементов, а снаружи и внутри образуется сплошной слой обшивки, который не нуждается в дополнительной отделке, и может быть, например, сразу окрашен финишным слоем фасадной краски или оклеен обоями изнутри.

Вертикальный вариант монтажа

1. Стеновая многослойная панель (60,80,100);
2. Трапециевидный профиль согласно архитектурному проекту;
3. Кровельное покрытие согласно архитектурному проекту;
4. Планка;
5. Планка;
6. Односторонняя заклепка алюминий — сталь (с шагом ~ 300 мм);

монтажная пена;
8. Фасонная прокладка для трапециевидного профиля;
9. Водосточная система согласно отраслевому проекту;
10. Индивидуальные элементы.

1. Стальной ригель согл. техн. проекту;
2. Многослойная панель (60,80,100);
3. Соединитель для горячекатаного ригеля или для ригеля холодной гибки.

1. Стальной ригель согл. техн. проекту
2. Многослойная панель (60,80,100)
3. Соединитель t01 для горячекатаного ригеля или t02 для ригеля холодной гибки
4. Наружная угловая планка ВОЗ или В04
5. Внутренняя угловая планка В05
6. Односторонняя заклепка Al/Fe (с шагом ~ 300 мм)
7. Водонепроницаемая полиуретановая прокладка или
монтажная пена

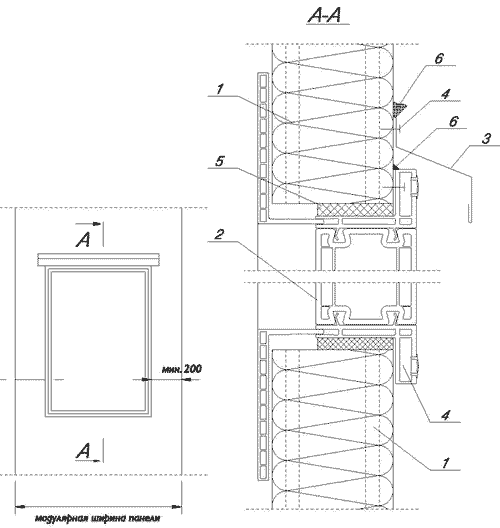

1. Многослойная панель (60,80, 100);
2. Пластиковое окно производства -System Sp. z o.o.;
3. Отлив;
4. Плотная заклепка (с шагом ~300 мм);
5. Водонепроницаемая полиуретановая прокладка или монтажная пена;
6. Уплотняющая масса.

В том случае, когда сооружается невысокое строение (от 3 до 6 м), то целесообразно использование вертикального способа монтажа сэндвич-панелей, которые крепятся только к направляющим потолочным и половым профилям, жёстко скрепляясь при этом между собой.

Преимуществом данного способа соединения в том, что полученная конструкция не только обладает хорошей крепостью и устойчивостью, но и в том, что в ней отсутствуют так называемые мостики холода и она не нуждается в дополнительном утеплении, что в конечном счёте ведёт к экономии средств. Также, вертикальный способ монтажа не нуждается в сооружении строительных лесов.

Монтаж кровельных панелей

Устройство кровли идёт следом за сборкой стеновых сэндвич-панелей, что вполне логично. Если длина ската составляет менее 12 метров, лучше использовать в работе цельные листы, что поможет уменьшить объём работ. В частности, отпадёт необходимость в герметизации горизонтальных швов.

В том случае, когда кровельные панели будут устанавливаться в несколько рядов, то место их стыка нужно обрезать. Как правило, отрез нижней обшивки и слоя наполнителя панели, которая устанавливается сверху, производится на размер нахлеста. Сам нахлест должен составлять:

30 см и более, если угол наклона ската кровли находится в пределах 10°;
20 см, если кровля является более покатой.

Нужно помнить, что самое важное при сборке кровельных панелей - это обеспечение герметичности в стыках, идущих в продольном направлении.

Чтобы добиться её, пазы соединительных замков прямо перед монтажом панелей заполняются герметиком на силиконовой основе, а после сборки крепёжные узлы панелей обрабатываются специальными влагостойкими защитными смесями.

Крепление сэндвич панелей

Чуть выше в статье уже было упоминание о некоторых разновидностях каркасов для сооружений из сэндвич-панелей, различающиеся по материалу изготовления. Поэтому и крепёж для каждого из них будет свой. От правильности подбора крепёжного материала будет зависеть не только несущая способность каркаса и срок его службы, но и внешний вид.

Существует несколько правил, которыми следует руководствоваться при креплении панелей:

Место установки крепежа не должно находиться слишком близко к краю элемента, минимальное расстояние — 50 мм;
Любой крепёж должен устанавливаться строго под прямым углом к лицевой поверхности закрепляемой сэндвич-панели, это прямым образом влияет на надёжность соединения;
При использовании самонарезающих винтов, которые имеют уплотнительную шайбу из каучука, их закручивание требуется производить до полного соприкосновения с рабочей поверхностью, но одновременно с этим нужно избегать сильной деформации шайбы, что по прошествии времени приведёт к потере герметичности соединения.

Расчёт количества крепёжного материала

Расчёт количества крепёжного материала - вопрос совсем не праздный, от его правильности будет зависеть не только скорость проведения работ (не должно быть простоев в работе при нехватке крепежа), но и отсутствие перерасхода денежных средств (лишний крепёж абсолютно не нужен).

Поэтому подобные расчёты должен производить опытный проектировщик. Ниже приведены таблицы, с помощью которых можно посчитать примерное количество требуемого крепежа.

Обработка сэндвич-панелей

Любые действия, связанные с обработкой сэндвич-панелей, напрямую зависят от материала их изготовления, а также материала, из которого произведены несущие элементы каркаса. Панели, которые во время транспортировки загрязнились, нельзя мыть с использованием чистящих средств, содержащих в своём составе кислотные, абразивные и щелочные компоненты.

Ровный срез для надёжного соединения можно получить с использованием циркулярной пилы. В местах соприкосновения панелей с бетонными колоннами при горизонтальном способе монтажа нужно использовать самоклеящуюся ленту, которая одновременно выступает и в качестве уплотнительного материала. После завершения работ по монтажу стен и крови из панелей их рекомендуется покрыть каким-либо защитным составом, например, обычной эмалью.

Особенности монтажа и ухода за поверхностью

Подводя итоги вышесказанному, необходимо отметить ряд особенностей монтажа и ухода за этим материалом. Так, к примеру, перед тем как приступить к монтажу стен, необходимо обеспечить надёжную изоляцию нижних сэндвич-панелей от проникновения влаги от фундамента здания.

Первым слоем нужно уложить битумный картон (рубероид), а поверх него - слой минваты. Ширина такого «слоёного пирога» должна превышать ширину стены из панелей на 10 мм с каждой стороны, причём укладку минеральной ваты нужно производить таким образом, чтобы она полностью заполнила пазы нижних панелей.

Защитное покрытие на сэндвич-панелях, которое наносится в процессе их производства, является довольно неустойчивым, поэтому при монтаже следует проявлять особую аккуратность. После окончания строительства в ходе эксплуатации здания необходимо производить регулярный осмотр поверхности панелей, а при обнаружении повреждений - восстанавливать с применением специальных ремонтных красителей.

Загрязнения же легко устраняются при помощи щётки средней жёсткости, смоченной в мыльной воде. Заводскую защитную плёнку нужно снимать сразу по окончании монтажных работ, но делать это необходимо только в сухую и нежаркую погоду.

Чертёж крепления сэндвич-панелей

Посмотрите реальные чертежи крепления СИП-панелей (сэндвич-панелей).

Строительная индустрия бурно развивается во всех направлениях. Основные усилия производителей при создании новых кровельных материалов направлены на увеличение скорости строительства и ремонта, а также на улучшение эксплуатационных характеристик. Среди последних достижений надо отметить создание кровельных сэндвич-панелей. Применение этого материала позволяет быстро покрыть крышу независимо от её размеров.

Особенности кровельных сэндвич-панелей

Сэндвич-панели - это современный стройматериал, который имеет слоистую структуру и обладает уникальными потребительскими качествами. Они состоят из двух листов металла, между которыми находится слой теплоизоляции. Обычно финишное покрытие является только одним из элементов кровельного пирога. При использовании сэндвич-панелей никаких дополнительных материалов не требуется, так как это покрытие уже имеет в своём составе все необходимые слои.

Сэндвич-панели используются для покрытия как производственных, так и жилых зданий

Для создания сэндвич-панелей используется тонколистовая оцинкованная сталь, покрытая полимерным составом, поэтому они надёжно защищены от коррозии и воздействия негативных внешних факторов. Слои плотно склеены, поэтому материал получается прочным и способным выдерживать разные нагрузки, в том числе снеговые, ветровые.

Сэндвич-панель состоит из двух слоёв металла, между которыми находится утеплитель

Между собой отдельные панели соединяются при помощи замков. Если монтаж выполнен правильно, то конструкция имеет высокую герметичность в месте стыков и надёжно защищена от протечек.

Преимущества и недостатки

Основные плюсы сэндвич-панелей:

Недостатки:

Характеристики и требования, предъявляемые к сэндвич-панелям

Сэндвич-панели являются современным материалом, который отвечает всем строительным требованиям, но непрофессиональный монтаж и неправильное использование инструмента может свести на нет все его преимущества.

Разные виды сэндвич-панелей отличаются между собой они типом используемого теплоизоляционного материала:

пенополистирол. Панели из этого материала имеют небольшой вес, поэтому оказывают незначительную нагрузку на здание. Утеплитель устойчив к биологическим и химическим воздействиям. При контакте с водой он сохраняет свои характеристики. Стоимость таких панелей самая низкая, но их недостаток в пожароопасности;
Панели с пенополистиролом имеют небольшой вес, поэтому оказывают незначительную нагрузку на здание
базальтовая вата. Её преимущество в высокой огнестойкости, а основной недостаток - в резком ухудшении теплоизоляционных характеристик при попадании внутрь воды;
Панели с базальтовым утеплителем имеют высокую огнестойкость, но не переносят попадания воды
пенополиуретан. Основные преимущества сэндвич-панелей с пенополиуретановым утеплителем в небольшом весе и самой низкой теплопроводности. Материал имеет высокую механическую прочность, что позволяет не устанавливать дополнительные опоры. Основные недостатки - это пожароопасность и дороговизна.
Панели с пенополиуретаном имеют низкую теплопроводность и малую паропроницаемость

В зависимости от используемого наполнителя свойства панелей меняются, это надо учитывать при их выборе:

для покрытия крыш зданий холодильной промышленности лучше всего подойдут панели с пенополиуретаном;
если здание относится к первой степени огнестойкости, то надо использовать панели, где в качестве наполнителя используется минеральная вата;
сэндвич-панелями с пенополистиролом можно покрывать здания со степенью огнестойкости не больше II.

Если сравнивать стеновые и кровельные сэндвич-панели, то стоимость последних будет на 10–15% больше. Это объясняется тем, что кровельные плиты должны иметь большую прочность, так как они подвергаются снеговым нагрузкам. Для этого их укрепляют рёбрами жёсткости, ламелями и т. д. Отличаются они и по типу соединения. Кровельные панели снабжаются такими видами замков:

Roof-Lock;
Замок Roof-Lock предотвращает разгерметизацию соединительного шва при температурном расширении, благодаря чему исключает протечки
фальцевый;
Фальцевый замок имеет крючкообразную форму, встраивается по периметру в торцы сэндвич-панелей и позволяет плотно стягивать их
шип-паз.
Замок типа шип-паз обеспечивает не такую высокую герметичность шва, как другие виды соединений

Основные размеры сэндвич-панелей:

вес не более 40 кг/м 2 ;
ширина 1 м;
длина до 16 м, но работать с панелями более 8 метров тяжело;
толщина в пределах 4–16 см. Для регионов с холодным климатом толщина панелей может достигать 20–25 см.

Есть возможность изготавливать этот кровельный материал по размерам, указанным заказчиком.

Ширина сэндвич-панелей обычно равна 1 м, длина - до 16 м, а толщина может составлять от 4 до 25 см

Чтобы обеспечить нормальный отвод дождевой и талой воды, надо соблюдать требования СНиП, согласно которым уклон кровли должен быть:

не менее 5°, если крыша делается из цельных сэндвич-панелей, не имеющих поперечных соединений;
более 8°, в случае использования панелей, соединяемых по длине, или при наличии смотровых окон.

Это минимальные показатели, поэтому при проектировании кровли надо обязательно учитывать климатические особенности региона. Если в местности, где проводятся строительные работы, выпадает большое количество осадков, то уклон крыши должен быть не меньше 40°. Для регионов с небольшим количеством осадков специалисты рекомендуют использовать угол наклона в пределах 8–22°.

Минимальный уклон кровли из сэндвич-панелей составляет 5°

Такого понятия, как абсолютно плоская крыша, нет. Для обеспечения стока воды она должна иметь хотя бы минимальный уклон. Плоской считается крыша с углом наклона до 5°, а это минимально допустимый параметр для сэндвич-панелей. Поэтому использовать сэндвич-панели для покрытия плоской кровли не рекомендуется .

Как устроена кровля из сэндвич-панелей

Сэндвич-панелями очень удобно покрывать небольшие здания. Это связано с тем, что для них требуется стропильная конструкция. Опорами для панелей служат коньковая балка и мауэрлат, а между собой отдельные плиты соединяются при помощи замков. Такая конструкция способна выдерживать ветровые и снеговые нагрузки, а отсутствие традиционной стропильной системы помогает значительно сэкономить средства.

Схемы и проекты крыш из сэндвич-панелей

Если длина пролёта превышает 4 м, рекомендуется создавать добавочные прогоны. Чтобы установить балки, в сэндвич-панелях вырезают карманы соответствующего размера, после чего их закрывают вкладышами из дощечек, которые устанавливают на пену и закрепляют саморезами.

Некоторые мастера укладывают сэндвич-панели на систему стропил, но в обычных условиях это является перестраховочной мерой. Монтаж этого кровельного материала выполняется проще и быстрее по сравнению с установкой других покрытий. Здесь не надо:

создавать обрешётку;
укладывать паро- и гидроизоляционные плёнки;
использовать утеплитель;
делать вентиляционные зазоры.

Расчёт кровельных сэндвич-панелей

При расчёте угла наклона крыши из сэндвич-панелей надо обязательно учитывать существующие рекомендации СНиП, которые описаны выше. Уклон кровли может измеряться в градусах или процентах.

Чтобы самостоятельно рассчитать угол наклона, надо высоту конька (Н) разделить на длину проекции ската на перекрытие здания (l) и умножить полученное значение на 100. В результате получится уклон в процентах. Если надо перевести его в градусы, используют специальную таблицу. Например, при Н=2 м и l=6 м α=2/6*100=33,3%. Используя таблицу, определяем, что в градусах величина уклона составит 18–19 о.

Чтобы определить уклон кровли, надо замерить высоту конька и длину проекции ската крыши на перекрытие здания

Таблица: значения уклона крыши в градусах и процентах

Градусы	%	Градусы	%	Градусы	%
1	1,75%	16	28,68%	31	60,09%
2	3,50%	17	30,58%	32	62,48%
3	5,24%	18	32,50%	33	64,93%
4	7,00%	19	34,43%	34	67,45%
5	8,75%	20	36,39%	35	70,01%
6	10,51%	21	38,38%	36	72,65%
7	12,28%	22	40,40%	37	75,35%
8	14,05%	23	42,45%	38	78,13%
9	15,84%	24	44,52%	39	80,98%
10	17,64%	25	46,64%	40	83,90%
11	19,44%	26	48,78%	41	86,92%
12	21,25%	27	50,95%	42	90,04%
13	23,09%	28	53,18%	43	93,25%
14	24,94%	29	55,42%	44	96,58%
15	26,80%	30	57,73%	45	100%

Для расчёта нагрузок и шага установки прогонов надо знать такие параметры:

толщина панели. В центральных регионах РФ достаточно толщины в 12–15 см;
угол ската;
средняя высота снегового покрова. Для центральных регионов она составляет около 40 см. Надо учитывать, что вес мокрого снега составляет около 800 кг/м 3 .

Для примера рассчитаем шаг между опорами для кровельных сэндвич-панелей толщиной 150 мм при угле наклона 25 о. Так как высота снежного покрова около 40 см, а на крышу он действует под углом, соответствующим её уклону, то нагрузку на квадратный метр кровли можно рассчитать по формуле Р = 0,4 м (средняя высота снежного покрова)* 800 кг/м 3 (вес мокрого снега)*cos 25 о = 290 кг/м 2 . По таблице определяем, что при такой толщине панели и нагрузке шаг пролёта должен быть равен 1,5 м. Для обеспечения запаса прочности рекомендуется уменьшить ширину пролёта приблизительно на 30%, поэтому принимаем её равной 1 метру.

Таблица: зависимость допустимой нагрузки на сэндвич-панели от их толщины и величины пролёта

Толщина сэндвич-панели, мм	Размер пролёта, м
Толщина сэндвич-панели, мм	1,5	2	2,5	3
80	190 кг/м2	150 кг/м2	106 кг/м2	65 кг/м2
100	210 кг/м2	190 кг/м2	150 кг/м2	106 кг/м2
120	250 кг/м2	200 кг/м2	190 кг/м2	150 кг/м2
150	290 кг/м2	240 кг/м2	200 кг/м2	190 кг/м2
200	350 кг/м2	310 кг/м2	260 кг/м2	210 кг/м2
250	400 кг/м2	360 кг/м2	330 кг/м2	310 кг/м2

Особенности работы с сэндвич-панелями

Монтаж сэндвич-панелей требует немного времени и сил, так как вы заказываете изделия необходимого размера, а укладывать дополнительные покрытия не нужно. Для получения качественного результата надо не только соблюдать технологию, но и правильно выбрать необходимые инструменты. Нельзя резать панели при помощи болгарки, так как сильный нагрев вызывает повреждение полимерного покрытия, из-за чего материал утрачивает надёжную защиту.

Для выполнения монтажных работ понадобится:

Подъём сэндвич-панелей на крышу

Хотя удельный вес сэндвич-панелей сравнительно невысок, из-за их внушительных размеров надо использовать грузоподъёмные механизмы. Они должны быть оборудованы захватами с вакуумными присосками. В местах установки присосок надо снять с покрытия защитную плёнку .

Для поднятия панелей можно использовать вакуумные прихваты

Если вакуумных держателей нет, то вместо них используют струбцины, а чтобы защитить материал от повреждения, надо установить мягкие прокладки из войлока или резины. Не рекомендуется подавать на крышу одновременно более одной панели - следующая плита должна подаваться только после фиксации предыдущей.

Чтобы не допустить повреждения замка, ставить панель на ту сторону, где он расположен, нельзя. Если длина панели до 8 метров, то к балке или струбцине она подвешивается при помощи текстильных строп, которые устанавливают через 3–4 метра. Это убережёт панель от перегибов и поломок.

Струбцины устанавливаются через каждые 3–4 метра

Как правильно нарезать сэндвич-панели

Надо учитывать структуру сэндвич-панели и то, что проблемы могут возникать при резке каждого из её слоёв. Кроме этого, нагрев панели выше 200 о С вызывает повреждение защитного полимерного слоя на металлических листах. Сначала проводится разметка панели, после чего разрезаются внешние слои, а затем - утеплитель. Резать сэндвич-панели можно сабельной или циркулярной пилой, а также электролобзиком.

Для резки панелей обычно используются циркулярные или сабельные пилы

Чтобы края кровельной панели получились ровным, выполняя их разрез, надо придерживаться следующих правил:

перед проведением резки панели её надо хорошо зафиксировать;
при разметке надо делать чёткие и хорошо видимые линии;
сначала режут внешние слои, а потом внутренний.

Проводя расчёт размеров и количества панелей, надо стараться минимизировать необходимость их резки. Этот материал имеет структуру, которая вообще не предусматривает его раскроя на части. Даже если всё было сделано правильно, после разрезания плиты возникают такие негативные последствия:

в месте реза ухудшаются защитные характеристики полимерного покрытия;
в утеплителе появляются трещины, через которые внутрь может проникать влага;
может загореться теплоизоляционный материал;
возникает вероятность повреждения целостности кровельного материала.

Крыша из сэндвич-панелей своими руками

Работа выполняется в следующем порядке:

Создание каркаса. Он может быть:

Для подъёма панелей обычно используются вакуумные прихваты или струбцины

Укладка первой панели. Она монтируется у свеса с угла крыши. Фиксируют панель саморезами, при этом их зажим не должен быть очень сильным. Сэндвич-панели укладывают от карниза к коньку. Защитная плёнка снимается до того, как будут закручиваться саморезы - если этого не сделать, её часть останется под крепёжными элементами.
Укладка сэндвич-панелей производится от карниза к коньку
Монтаж второй панели. Если длина панелей соответствует размеру ската, то после укладки первой плиты вторая монтируется сбоку. Когда длины одной панели недостаточно, вторая укладывается выше по скату и соединяется с первой. Для этого у неё обрезают нижнюю часть обшивки на расстояние, соответствующее нахлёсту, и вместе с металлом удаляют утеплитель. Оставшийся лист металла смазывают герметиком и фиксируют панель. При уклоне в 10–20° нахлёст панелей должен быть порядка 20 см, для более пологих крыш - 30 см. Таким образом укладывают первый ряд, перпендикулярный коньку.
В месте стыка верхнюю панель обрезают на расстояние 200–300 мм в зависимости от угла наклона кровли
Укладка остальных панелей. В ряду плиты соединяются при помощи замков. Их монтаж выполняется в описанном выше порядке, пока крыша не будет полностью покрыта.
Между собой соседние панели соединяются при помощи замков

Монтаж панелей с фальцевым замком

Между собой плиты могут соединяться при помощи замка Roof-lock (внахлёст), а также иметь фальцевое соединение. Второй вариант обеспечивает более надёжную герметизацию шва.

Надо учитывать, что при расширении металла происходит изменением его размеров, поэтому одинарный фальцевый замок не сможет обеспечить необходимую герметичность шва и будет пропускать влагу. Для соединения сэндвич-панелей лучше подходит двойной фальцевый замок, который может быть лежачим или стоячим.

Герметизация щелей

Продольные стыки в замках заполняются герметиком непосредственно перед соединением двух панелей, он наносится с внутренней стороны плиты.

Новички основные ошибки совершают именно на этапе проведения герметизации швов, поэтому эту работу нужно выполнять очень внимательно. Чаще всего используют следующие материалы:

полиуретановый герметик. Он продаётся в тубах и для его нанесения понадобится специальный пистолет;
Для герметизации швов можно использовать полиуретановый герметик в тубах под стандартный пистолет
бутилкаучуковый шнур диаметром 6–8 мм. Зимой такой материал становится очень жёстким, поэтому перед укладкой его надо выдержать в тёплом помещении. В летнее время шнур начинает «плавиться», что также создаёт неудобства во время монтажа;
Бутилкаучуковый шнур для герметизации сэндвич-панелей может иметь разные размеры
шнур из вспененного полиэтилена диаметром 8 мм. Это самый надёжный и удобный способ герметизации швов. Срок службы у материала большой, а стоимость доступная. Для обеспечения надёжной фиксации шнура рекомендуется предварительно смазать замок специальным клеем, который ещё называют жидким скотчем. С его помощью можно хорошо закрепить шнур, а также многократно снимать и устанавливать его при необходимости.
Шнур из вспененного полиэтилена является самым надёжным и удобным способом герметизации стыков сэндвич-панелей

Монтаж основных элементов

При покрытии крыши сэндвич-панелями особое внимание надо уделить обустройству конька. Работа производится в такой последовательности:

Чтобы обеспечить правильный отвод воды с поверхности крыши, надо смонтировать водостоки. Для этого панели на свесе отделывают торцевой металлической планкой:

Ендова устанавливается в том месте, где сэндвич-панели стыкуются под тупым углом. Существуют внутренние и внешние элементы, которые подбирают по размеру и по цвету:

Основные узлы кровли из сэндвич-панелей

Чтобы создать герметичное покрытие, надо не только правильно уложить сэндвич-панели, но и обеспечить качественный монтаж всех узлов примыкания. Для этого надо использовать соответствующие доборные элементы:

Установку в крышу из сэндвич-панелей окна лучше планировать на этапе создания стропильной системы . Для надёжной фиксации оконного блока на обрешётке крыши необходимо сделать каркас соответствующего размера, в который потом будет установлено окно. После монтажа кровельных элементов необходимо проделать следующие операции:

Как правильно выполнить крепёж

Кровельные сэндвич-панели могут крепиться как к деревянному, так и к металлическому или бетонному каркасу. В зависимости от основания, к которому фиксируется плита, применяются разные крепёжные элементы.

Наиболее распространённым вариантом является фиксация сэндвич-панелей к металлу. Длина и диаметр используемых саморезов будут зависеть от толщины панели.

Размеры саморезов подбираются под толщину панели

Обязательным элементом при выполнении монтажа кровельных сэндвич-панелей является уплотнительная шайба, которая надевается на саморез. Чтобы не допустить развития коррозии на кровельном материале, надо использовать крепёжные элементы с оцинкованной или кадмированной поверхностью.

Чтобы правильно зафиксировать сэндвич-панели, надо выполнять следующие правила:

саморезы вкручивают без перекосов и наклонов под прямым углом к поверхности кровельного материала;
нельзя допускать пережимания или недотягивания крепежа.

Для того чтобы определить необходимое количество саморезов, надо площадь панели умножить на 1,5–2. То есть если площадь панели 10 м 2 , то для её фиксации понадобится 15–20 саморезов. На угловых прогонах и по краям надо использовать больше саморезов, чтобы обеспечить более надёжное крепление.

Видео: монтаж кровельных сэндвич-панелей

Ошибки монтажа

Если монтаж кровельных сэндвич-панелей выполняется самостоятельно и впервые, то часто допускаются такие ошибки:

Правила эксплуатации

Для обеспечения максимального срока службы кровельного покрытия его надо не только качественно смонтировать, но и правильно эксплуатировать.

Проблемы, возникающие в процессе эксплуатации

Во время эксплуатации крыши из сэндвич-панелей могут возникать проблемы, о которых надо знать до того, как сделать выбор в сторону этого покрытия:

Ремонт кровли из сэндвич-панелей

Специалисты советуют проводить осмотр кровли из сэндвич-панелей минимум два раза в год. При выявлении любых недостатков их надо сразу же устранять, чтобы не потребовалось проведение серьёзного ремонта или замены кровельного материала.

Если обнаружено повреждение покрытия сэндвич-панелей, надо провести косметический ремонт. Все царапины закрашивают краской, подобранной в цвет поверхности. Для этого лучше всего подходит акриловая краска для наружных работ. Чтобы закрасить небольшой участок, можно использовать кисть, а если повреждена большая площадь, надо применять распылитель. Когда царапины глубокие, их надо закрашивать в несколько слоёв.

Перед тем как наносить краску, с повреждённого участка удаляют всю ржавчину, затем его обезжиривают и покрывают грунтовкой. Если размер трещины составляет более 5 мм, то дальше эксплуатировать такую панель не рекомендуется, её лучше заменить.
