Ростверковый фундамент тисэ. Самостоятельное возведение фундаментов по технологии тисэ

Новые требования к строительству жилья, в том числе и частного, подталкивают застройщиков пользоваться инновационными технологиями, например, построить фундамент по технологии тисэ – значит, обеспечить надежность здания, экономию на строительстве, прочный фундамент и облегченный монтаж основания дома.

Аббревиатура ТИСЭ расшифровывается как «технология индивидуального строительства и экологии», и ее принципы исполняются на территории стран бывшего СНГ. Прежде всего, технологический процесс касается именно индивидуального строительства, так как все строительные операции рассчитаны на выполнение своими руками, но при помощи специализированного инструментария и оборудования, авторство на которое подтверждено на имя Яковлева Р.

Технология строительства столбчатого фундамента ТИСЭ с ростверком

Главный принцип при применении ТИСЭ – возведение ростверка, опирающегося на опорные столбы фундамента с расширением нижнего конца (подошвы). Столбы для такого фундамента нельзя считать полноценными сваями, хоть скважины для них бурятся по тому же принципу – опоры для фундаментного основания ТИСЭ погружаются на меньшую глубину, а привычные всем сваи не имеют уширения в нижней части.

Отличительная черта ТИСЭ – ростверк столбчатого типа. Практически фундамент тисэ обеспечивает полное нивелирование сил пучения, пытающихся давить на фундамент в межсезонье и при замораживании/оттаивании грунта. Что еще выделяет это сооружение среди аналогичных по функционалу оснований:

Сваи (столбы, опоры) погружаются ниже уровня промерзания грунта в регионе;
Минимальная площадь соприкосновения опоры с грунтом по боковым поверхностям;
Пучинистые грунты заменяются на гравий или щебень на площади строительства дома и за ее пределы на 1,5-2 метра (на расстояние обустройства дренажа и отмостки);

Еще одно достоинство, которым обладает свайный фундамент тисэ: опоры с расширением в нижнем торце (пятке) можно изготавливать по традиционной технологии, а при заглублении сваи (опоры) намного проще пробурить скважину шире, чем диаметр опоры. В скважине заливается пятка, на которую устанавливается трубчатая опалубка диаметром меньше, чем подошва.

Свободное пространство в скважине заполняется сыпучими материалами для создания дренажа вокруг опоры. Если же применять обычные сваи (без расширенной подошвы), то глубину бурения придется увеличивать, погружая столбы ниже уровня промерзания грунта как минимум на 1 метр, чтобы силы выталкивания пучинистого грунта не смогли воздействовать на подошву сваи.

Опора должна армироваться изнутри, что придаст фундаменту дополнительную прочность. Так, фундамент тисэ своими руками для одноэтажного каркасного дома может иметь всего 2-3 сваи ТИСЭ вместо 10-15 обычных погружных свай, которые вбиваются через 1-1,5 на всех линиях несущих стен.

Для индивидуального застройщика строительство такого инновационного фундамента представляет трудность в одном: как расширить подошву скважины? Покупать специально для этой цели разработанный – очень дорого для одноразовой работы, и это – единственный недостаток авторского метода, так как придется сооружать самодельный бур из подручного стройматериала.

Подготовка стройплощадки

Даже на неровном или уклонном участке проводить работы по выравниванию и расчистке площадки необязательно, и в этом – большое преимущество всех индивидуальных свайных или столбчатых фундаментов. Также для обустройства столбчатых опор не понадобится обустраивать дренаж рядом со стенками фундамента, утеплять отмостку и основание. При опирании здания на подвешенный столбчатый ростверк площадь сооружения должна иметь как минимум три нагрузочных оси для каждой из несущих стен дома:

В центре опорных столбов для бурения скважины;
По наружной границе бетонного ростверка для обустройства опалубки;
По внутренней стороне ростверка.

Для пошаговой разметки участка необходимо:

Сделать колышки с прибитой сверху планкой – обноски. Их нужно по две штуки для каждой стороны фундамента;
Установить обноски на расстоянии 1,5 м от углов периметра дома и натянуть между ним шнуры.

Важно! Колышки должны быть такой длины, чтобы горизонтальные планки проходили на 2-5 см выше уровня ростверка, а общая длина всех планок – на 10 см больше ширины ленты ростверка. Это условие соблюдается с тем, чтобы шнур можно было натягивать по одним и тем же колышкам много раз.

Последовательность бурения и размещения скважин и свай следующая:

Согласно авторской технологии универсальный фундамент технология тисэ должен иметь так называемые лидер-лунки – это мелкие углубления (10-20 см), сделанные лопатой, на месте бурения скважин под опоры;
Ручное бурение – процесс несложный: плуг с бура нужно демонтировать, или зафиксировать его вертикально при помощи специального стопора, чтобы он не мешал выемке грунта. Через несколько оборотов бура его нужно вынимать и освобождать грунтоприемник от почвы;
Расширение (уширение) пяты делается таким образом: когда бур погрузится на проектную глубину, давить на него больше не нужно, и тогда освободившийся или установленный плуг будет рыхлить грунт с расширение купола. Также после нескольких оборотов бура грунт нужно вынимать из приемника.

Бурение каждой скважины следует контролировать уровнем, при бурении твердых грунтовых пород скважину нужно поливать водой, крупные обломки камней – дробить ломом до размера 5 см, чтобы они умещались в грунтоприемник.

Проводя расчет фундамента тисэ, не следует забывать об армировании опор. В дальнейшем сваи армируются по требованиям СП 52.105. При обустройстве армокаркаса внутри сваи нельзя использовать обрезки труб и другого проката, нельзя встраивать в каркас металлическую сетку и куски стальных листов – разрешается использовать только арматурные стержни Ø 8-12 мм:

Сваи (опоры, столбы) должны иметь выступающее над поверхностью опалубки армирование высотой до 40 см;
Сваи должны армироваться и в поперечном направлении гладкой арматурой Ø 6-8 мм. Поперечные каркасы можно делать квадратными или круглыми, шаг между поясами – до 0,6 м.

Вертикальную арматуру в дальнейшем нужно будет связывать с арматурой ростверка. Для этого прутья сваи сгибают под углом 90 0 на уровне армирования ростверка и связывают с его арматурой вязальной проволокой. Внутренняя арматуры опоры перед заливкой бетона предохраняется от контакта со стенками сваи надеванием на стержни специальных пластмассовых шайб. Сами опоры можно отливать с применением бюджетных материалов:

От рулона рубероида нужно отмерить кусок ленты и свернуть в цилиндр, скрепить проволокой или степлером, затем обвязать проволокой;
Труба из асбоцемента будет жестче, но она пропускает влагу, поэтому ее нужно гидроизолировать (битум, гудрон, мастики);
ПВХ трубы не боятся влаги и коррозии, но их толщина должна быть не менее 0,5 см.

Из-за маленького диаметра опалубки раствор в нее укладывать неудобно, и армирование внутри сваи удобства не добавляет. Поэтому раствор рекомендуется заливать через самодельную воронку, например, из того же рубероида или плотного водостойкого картона. Возводя универсальный фундамент технология тисэ, учитывают следующие особенности этого этапа:

Опалубка заливается раствором только наполовину, чтобы можно было утрамбовать бетон и выпустить из него воздух;
Трамбовать бетон можно вручную (ломом или толстым прутом), или при помощи электрического глубинного вибратора;
После трамбовки опору заливают полностью, и снова трамбуют;
Открытый бетон нужно защитить от быстрого высыхания пленкой, опилками, или просто засыпать тонким слоем грунта на 2-3 суток;
В течение этих 2-3 дней поливать опору водой через 5-6 часов, чтобы бетон схватывался и затвердевал равномерно по всей глубине сваи.

При наличии в проекте дома подвала расстояние между опорами разрешено увеличивать, чтобы можно было поставить двери или ворота. Фундамент с ростверком всегда должен перекрываться заводскими железобетонными плитами или ж/б балками, поэтому обустроить пол по грунту невозможно.

Как обустраивается опалубка ростверка

Нулевой цикл (земляные работы) можно значительно сократить, если начать делать опалубку ростверка после заливки бетона внутрь свай. Чтобы сделать это быстро и без потери качества, на колышках натягивается два шнура без среднего. Следующие операции:

Из подручных материалов (доска, толстая фанера, ДСП, OSB) делаются щиты-палубы и защищаются слоем гидроизоляции, например, полиэтиленом или брезентом. Это нужно для возможного многоразового использования опалубки;
Монтируется опалубка так: сначала в щитах проделываются отверстия под опоры, щиты надеваются на сваи и крепятся Н-образными поперечинами на расстоянии 0,5-0,7 м;
Боковую опалубку монтируют следующим образом: деревянные щиты устанавливаются по уровню натянутых шнуров и крепятся к нижнему щиту на гвозди или саморезы.

Чтобы не усложнять конструкцию опалубки изготовление деревянного нижнего щита, его можно заменить на песчаную подушку слоем до 40 см (в зависимости от характеристик грунта). Подушка увлажняется и трамбуется. Также нижний щит опалубки можно сделать из экструдированного пенополистирола, хотя выйдет это немного дороже;

Если делается песчаная подушка, то песок необходимо закрыть гидроизоляционным материалом (полиэтилен, брезент, рубероид), чтобы раствор не протекал на грунт. Гидроизолятор нужно будет вынуть из-под ростверка, как только бетон наберет расчетную прочность. Проще всего это сделать лопатами. Если оставить гидроизолятор внутри, то возможное пучение грунта может оторвать ростверк от свайных опор, силам пучения не поддаются из-за того, что площадь контакта с грунтом слишком мала.

Экструдированный пенополистирол – это неизвлекаемая опалубка, марку можно выбрать самой низкой плотности, например, ПСБ. Даже если почва будет вспучиваться, то силу пучения деформируют такой утеплитель, но не сомнут ростверк. А после спадания повышенной влажности грунта пучение нивелируется, и пенополистирол восстановится. Этот процесс может происходить сколько угодно много раз.

По ростверку, обустроенному на столбчато-свайном основании, нельзя равномерно распределить локальные нагрузки от несущих стен, перегородок, тяжелого оборудования или мебели, сконцентрированной в одном месте. Таокй ростверк не должен контактировать с грунтом, чтобы при пучении его отделило от свай. Поэтому армирование ростверка обязательно, и усиливать армокаркас в местах соединений со стенами анкерными или другими соединениями тоже обязательно. Для этого:

Вертикальные арматурные стержни сгибают под углом 90 0 , при этом распределяются прутья между уровнями нижнего и верхнего поясов;
Опалубка ростверка внутри также усиливается армирующим поясом, состоящим из продольных рифленых прутьев Ø 8-12 мм, и вертикальных поперечных прутьев Ø 6-8 мм. Арматуру можно заменить на металлические хомуты;
Снаружи углы армокаркаса крепятся к ростверку металлическими хомутами или пластинами;
Нижняя палуба опалубки должна быть защищена от проникновения влаги.

Обустроить свайно-столбчатый ростверк для фундамента по технологии ТИСЭ намного проще, чем соорудить его для ленточного основания, поэтому для усиления конструкции нужно залить раствором всю опалубку по периметру основания. Затем бетон уплотняется, и остается только подождать 21-28 суток до его полного затвердевания.

Фундамент тисэ своими руками обновлено: Февраль 26, 2018 автором: zoomfund

В этой статье вы узнаете многое о строительстве фундаментов по методу ТИСЭ, технологию, применяемое оборудование. Обсудим, какие недостатки у фундаментов ТИСЭ и достоинства существуют, как просто построить объект, используя эту технологию.

Каждый человек мечтает построить свой дом. Причём сделать это самостоятельно, не имея опыта, с минимальными затратами, но качественно. Для этого нужна бы была максимально простая технология строительства. Такой метод, который бы позволял с минимальными затратами времени, необходимых материалов и механизмов осуществить мечту о собственном доме.

Одной из таких технологий для строительства фундаментов и стен является ТИСЭ. Разработал её ещё в советские времена конструктор-строитель Яковлев. Технология развивалась, с её помощью сделали себе дома тысячи людей, не имеющих никакого опыта в строительстве. В основном, таким методом делают фундаменты. А теперь попробуем разобраться, что такое фундамент ТИСЭ, его конструкцию и сам метод строительства.

Преимущества и недостатки фундамента ТИСЭ

Это были основные достоинства метода. А теперь посмотрим на недостатки фундамента ТИСЭ.

Невозможно строительство таким способом на илистых, обводнённых грунтах и болотистых местностях. При больших нагрузках сваи будут просто тонуть или ломаться.
Применяется ручной труд. В твёрдых и каменистых грунтах процесс бурения резко усложняется, возникают множественные проблемы с проходкой скважины. Правда, сейчас выпускают буры с механическим приводом с лёгким бензиновым двигателем как у косилок.
Нельзя сделать подвал полностью под всем домом.
Существует необходимость устройства отмостки большой ширины.

Учитывая все эти плюсы и минусы, можно определённо сказать, что данная технология является самой прогрессивной и экономичной для индивидуального строительства.

Буры

Для устройства буронабивной сваи применяют специальные ручные буры типа ТИСЭ-3Ф. Конструкция таких инструментов очень простая.

Бурение скважины под сваю

Расчет фундамента

Расчет фундамента сводится к определению необходимого количества свай. Давайте кратко пройдём по всем этапам.

Заливка свай

Как пробурить скважину мы уже знаем, теперь разберёмся, как бетонировать.

Приготовьте бетон М 300 с фракцией щебня до 25 мм.
Вставьте в скважину по углам четыре куска арматуры диаметром 14 мм А-4. Длина арматуры должна быть больше глубины скважины на 150 – 200 мм.
Заливайте бетон с постоянной, но аккуратной, работой глубинным вибратором. Если нет вибратора, работайте длинной палкой, но надо чтобы не оставалось пустот и расслоений бетона.
Голова сваи бетонируется сразу до проектной отметки с применением опалубки или пластиковой трубы большого диаметра.

Бетонирование ростверка

Не надо делать очень высокий ростверк. Это дополнительная нагрузка на сваи, лишний расход материала и общее удорожание строительства. Преимущества фундамента ТИСЭ в том и состоят, что он получается лёгким и дешевым. Ширина должна соответствовать расчётной для вашей зоны толщине стены. Если в дальнейшем будете облицовывать стены кирпичом, то с учётом этого ширину фундамента следует увеличить.

Между сваями, до их изголовья, делается песчаная подсыпка, по которой в дальнейшем будет устанавливаться опалубка и бетонироваться ростверк. Бетон используется не меньше, чем М 300, с мелкой фракцией щебня или гальки. Для непрерывного процесса бетонирования потребуется бетономешалка. Можно завести и со стороны весь объём сразу.

Перед установкой опалубки необходимо сделать обноску, то есть разметить все расстояния и оси, натянуть шнурки. Дело в том, что при бурении и заливке свай почти всегда не выдерживается точное, по осям, расположение головы сваи. Сам факт не страшен, но ростверк, а соответственно и стена будущего сооружения должны быть ровными. Это выравнивание нивелирует и скрывает видимость того, какие недостатки у фундамента ТИСЭ появились при бетонировании свай.

Ростверк делается обязательно армированным, с учётом изгибающего момента, по низу. Эту арматуру необходимо связать с выпущенной из головы сваи. Верх самого ростверка делается идеально горизонтальным с помощью нивелира или лазерного уровня с одной стоянки.

Ростверк должен быть монолитным, поэтому процесс заливки происходит непрерывно. Для уплотнения бетона обязательно применяйте вибраторы, но аккуратно, чтобы не сместить или выдавить опалубку. На время схватывания (около 7 суток) накройте бетон бумагой или опилками.

Если сваи располагаются через 1.5 м или меньше, каркасный монолит не требует расчёта и делается только с учётом необходимых размеров по ширине. Если вы прочитали статью до конца, то теперь сможете самостоятельно сделать хороший, практичный, бюджетный фундамент и даже научить этому своих знакомых. Удачи!

В наше время фундамент тисэ широко используется в строительстве частных домов. Благодаря своей необыкновенной конструкции, это основание имеет множество важных достоинств. Главной особенностью этой технологии считается небольшая цена, а также такой фундамент можно без особого труда построить собственноручно.

Если нет опыта в строительстве, то можно использовать пошаговую инструкцию. Свайный фундамент тисэ обладает повышенной прочностью, даже если грунт нестабильный и оказывает на основание негативное влияние, конструкция при этом остается неподвижной. Для увеличения прочности на столбчатый фундамент тисэ закрепляется железобетонный ростверк.

Проведение разметки

Используйте для разметки геодезическую нить

Перед тем, как возвести фундамент тисэ, необходимо качественно выполнить разметку. Чтобы с легкостью сделать этот этап работы, понадобятся такие инструменты, как:

доски среднего размера или рейки;
колья;
геодезическая нить;
длинная рулетка;
алюминиевый уровень;

Для того чтобы правильно разметить фундамент по технологии тисэ, следует придерживаться поэтапной инструкции, пример:

Важно помнить о том, что в период выполнения по технологии тисэ, следует соблюдать четкие правила равенства, иначе основание будет неравносторонним. За счет этого в период установки кровельной конструкции появятся грубые расхождения.

Каждая свая должна размещаться на определенном расстоянии друг от друга. Требуемый шаг находится в проектной документации. Следует помнить о том, что для каждого проекта жилого строения составляется индивидуальный расчет.

Пошаговая инструкция по устройству основания

Устройство фундамента ТИСЭ

В большинстве случаев планируют проводить строительство загородных зданий люди, которые не имеют хорошего опыта в возведении зданий. По этой причине следует придерживаться пошаговой инструкции, включающей в себя следующие этапы:

подготовительные работы по уборке строительного участка от мусора и верхнего слоя грунта;
берется образец грунта на анализ, перед строительством важно знать его результат;
выполняется расчет основания, после чего определяется тип сваи тисэ.Опираясь на полученные данные, проводится разметка фундамента, в нее входит установка обносок по всему периметру будущего строения. Вычисляется шаг между опорами, после чего при помощи кольев помечается каждый участок, на которых будут устанавливаться сваи;
при помощи фундаментного бура делаются скважины, в которые будут устанавливаться сваи. Уровень заглубления опор должен размещаться гораздо ниже, чем залегают подземные типы воды. Важно помнить о том, что уровень промерзания структуры почвы в каждом регионе может иметь разную глубину. Чтобы легче было определить его величину, можно воспользоваться специальной таблицей, в которой можно найти необходимый регион.

Важно в момент проведения буровых работ быть предельно внимательным, так как на пути бура могут встретиться твердые породы грунта. При использовании ручного бура необходимо расчищать ему путь самостоятельно. Если применяется механический фундаментный бур тисэ, то проблем во время столкновения с твердыми породами не возникнет.

Заключительные процедуры

После проведения указанных выше процедур переходим к доработке скважины, армированию и укладке гидроизоляции. Подробнее о возведении фундамента по технологии ТИСЭ смотрите в этом видео:

Для этого учитываем следующие моменты:

Особенности железобетонной конструкции

Со всеми своими недостатками тисэ фундамент считается надежным и долговечным в эксплуатации. Это основание на железобетонных опорах может выдерживать не только нагрузку малогабаритного строения, но и масштабного здания. После устройства конструкции дома в целом, основание не дает усадку.

В период строительства не нарушается экология окружающей среды, так как все материалы, которые используются в возведении опор, экологически чистые. Устройство представленного фундамента считается не дорогостоящим, поэтому построить его может каждый желающий.

Желание построить свой дом дешево и надежно все чаще заставляет застройщиков искать более эффективные новинки строительного дела. В строительство малоэтажных домов уже давно пришли и стали обыденными вещами арболитовые дома, газобетон или фундамент по технологии ТИСЭ. Фундаментные системы на сваях ТИСЭ, обладающих повышенной несущей способностью,медленно, но уверенно набирают популярность в индивидуальном строительстве, зачастую даже там, где их использование не приносит особых выгод.

Что такое фундамент ТИСЭ, и где его используют

Это заимствованная из сферы промышленного строительства технология, которая разрабатывалась для возведения высотных железобетонных конструкций на проблемных территориях. Строительство дома на фундаменте по ТИСЭ технологии позволяло решать ряд специфических задач:

Обеспечить постройку фундамента с большой несущей способностью при минимальном объеме земляных работ, что улучшает экологию в прилегающей к стройке местности;
Сделать конструкцию дома нечувствительной к любым вибрациям грунта, например, метро, трамваев и железнодорожного транспорта;
Избежать разрушения каркаса дома при пучении грунта, особенно для районов с большой глубиной промерзания почвы.

К сведению! Последний пункт чаще всего является основным аргументом в пользу использования фундамента ТИСЭ.

Принципиально универсальный фундамент по технологии ТИСЭ мало чем отличается от любых других свайных опорных систем. Главное и основное отличие состоит в конструкции самой сваи ТИСЭ. Она напоминает перевернутый винт с потаенной головкой, в нижней точке сваи имеется полусферическое расширение, в диаметре вдвое превышающее сечение основного ствола.

Свая ТИСЭ, в отличие о других вариантов опор, отливается в грунте из бетонной смеси, что значительно упрощает технологию и минимизирует затраты на транспортировку и установку опор для фундамента. Но для отливки потребуется изготовить скважину глубиной ниже точки промерзания, а это, например, для Московской области может составлять 120-150 см. На практике глубину заливки выполняют в районе от 150 до 250 см. Причин такой расточительности немного, но они есть. Во-первых, бетонное тело сваи ТИСЭ в грунте способствует более глубокому промерзанию почвы, поэтому опору стараются заглубить пониже, во-вторых, более теплые нижние слои грунта с температурой от +3 о С до +5 о С отогревают часть бетонной конструкции и снижают риск ее разрушения.

Фундамент ТИСЭ своими руками

Кроме массы позитивных моментов, универсальные фундаменты по технологии ТИСЭ имеют достаточно много нюансов и условий применения свайной системы. Например, фундамент ТИСЭ, в отличие от ленточного варианта, не прощает ошибок, просчеты и нарушения технологии обходятся значительно дороже, чем в классическом варианте. Поэтому, прежде чем приступать к работе, потребуется выполнить расчет фундамента ТИСЭ.

Оценочный вариант расчета по количеству и размерам свай ТИСЭ

Существует множество рекомендаций и методик, в том числе практических, основанных на точном геологическом исследовании грунта и выборе способа армирования фундамента. Но, не имея опыта и полноценных инженерных знаний, сложными методическими рекомендациями лучше не пользоваться, а выполнить оценку количества свай ТИСЭ и шаг их установки.

Порядок оценки параметров свайного фундамента ТИСЭ:

По эскизу и точным данным о геометрических размерах дома, материалах стен, потолочных перекрытий, каркаса крыши, кровельного материала максимально скрупулёзно считается вес дома. К полученному значению необходимо добавить вес мебели, инвентаря и массу снежного покрова максимальной толщины;
Необходимо забурить, как минимум, три точки шурфа, глубиной в метр, на участке, где предполагается строительство фундамента ТИСЭ, классифицировать грунт и определить по справочным данным из таблицы несущую способность сваи в тоннах;
Далее делим вес здания на табличный норматив для конкретного размера опорной стопы сваи ТИСЭ. Получаем количество опор ТИСЭ. Осталось разделить длину ленты фундамента на число опор, получим искомый шаг между сваями.

Совет! Расстояние между опорами ТИСЭ зависит от мощности ростверка, для сечения в 30 см можно принять усредненное значение шага в 1,2-1,5 м.

Кроме карандашного способа оценки количества свай, можно прибегнуть к специализированным программам, позволяющим максимально точно работать с параметрами фундамента ТИСЭ. Чаще всего такой метод используют, если бюджет строительства ограничен, или необходима документальная детализация при составлении сметы для заказчика строительства.

Подготовка к установке свай фундамента ТИСЭ

Самым тяжелым этапом в строительстве фундаментов по технологии ТИСЭ является забуривание шурфов или скважин под сваи. На сегодня практически весь объем бурения под сваи ТИСЭ в частном секторе выполняется ручными бурами «Тисэ-Ф». Работа тяжелая, производительность сильно зависит от плотности грунта. Прежде чем начинать бить шурфы, сделайте стандартную разметку фундамента на участке, отсыпьте линии свай ТИСЭ и точки бурения. Грунт, вынимаемый на поверхность, можно выкладывать в тачку или на брезент, в перерывах его можно убрать вместе с мусором и кусками дерна.

Сначала выполняем бурение по всем точкам расположения свай на глубину около 80- 90% от расчетной величины. Предварительное бурение лучше всего делать инструментом без боковой насадки, так легче работать;
В каждую пробуренную скважину выливают пару ведер воды, и через час - полтора приступают к формированию расширения или полости под опорную пяту сваи ТИСЭ. Размокшая земля будет легче и быстрее.

Важно! При бурении постарайтесь максимально контролировать вертикаль забуривания, при установке армирующего каркаса из стального прута это позволит правильно установить арматуру в скважине.

При большом диаметре пяты выбрать грунт из полости достаточно сложно, но это нужно сделать любой ценой. Можно подливать воду или вращать бур толчковыми движениями - главное, чтобы лопатка или плуг инструмента аккуратно вырезал полость необходимого размера.

Отливка свай по технологии ТИСЭ

Перед заливкой бетона потребуется выполнить еще две важные операции - установить гидроизоляцию и арматуру. От качества гидроизоляционного слоя зависит качество формирования боковой поверхности сваи и стойкость опоры к замораживанию во влажной среде. Важность правильной установки арматуры объяснять не нужно, это залог прочности сваи ТИСЭ, работающей как на сжатие, так и на разрыв.

Для гидроизоляции используют стандартное полотнище рубероида. Лист шириной в один метр отрезают в размер глубины скважины плюс вынос гидроизоляции над поверхностью грунта. Заготовку сворачивают в трубу по диаметру скважины, и шов в верхней части изоляции заклеивают мастикой. Величину выноса гидроизоляции над грунтом необходимо сделать под размер до нижней части ленты фундамента плюс 3- 5 см. Гидроизоляцию опускают в скважину и фиксируют распорными рейками.

Армирующий каркас сваи фундамента чаще всего сваривают заранее из прутка арматуры в 10-12 мм с боковыми перемычками. Нижние концы прутков соединяют и усиливают наварными элементами из более толстого металла. Верхние концы выпускают над срезом сваи ТИСЭ на высоту фундамента или ростверка. Остается установить каркас в скважину и выровнять его положение так, чтобы концы прутков находились в одной вертикальной плоскости с нитками горизонтальной арматуры фундамента.

Такой способ изготовления каркаса фундамента ТИСЭ не дает полноценной пятки сваи ТИСЭ, и это является одним из наиболее значимых недостатков технологии. В некоторых случаях каркас набирают из отдельных прутьев с загнутыми в сторону концами. После установки 6-8 прутьев в скважину, их разворачивают и ориентируют так, чтобы загнутые части арматуры расходились радиально в разные стороны, тем самым усиливают пятку сваи ТИСЭ. Осевую часть сваи ТИСЭ усиливают установкой обычного сварного каркаса в четыре прутка с перевязкой с периферийными элементами.

Перед заливкой бетона в скважину верхнюю часть гидроизоляции, выступающую над поверхностью, одевают в жесткую разборную форму из дерева или металла и отсыпают песком. Для стандартной сваи ТИСЭ диаметром ствола в 25 см потребуется от 60 до 90 литров раствора, в зависимости от глубины заделки. Объем немалый, поэтому наиболее удобным будет использование ручной или электрической бетономешалки. Кроме того, это позволит получить хорошее перемешивание всех компонентов раствора, а значит, равномерную усадку фундамента и минимум дефектов поверхности.

Заливку удобнее всего выполнять через рупор или рукав. После заливки более половины полости сваи необходимо выполнить обсадку раствора. Для этого берем лом и трамбуем раствор, стараясь добиться полноценного заполнения всех пустот в районе пятки сваи ТИСЭ. Аналогично заливаем и уплотняем вторую половину полости опоры фундамента.

Совет! При заливке контролируйте уровень бетона фундамента так, чтобы не закрыть концы арматуры, подлежащие перевязке с лентой фундамента.

Специалисты, занимающиеся консультациями по вопросам обустройства фундамента ТИСЭ, считают, что при нормальной вязкости раствора часть цемента с водой стечет в донную часть подошвы и образует глинисто- цементную подушку. Таким образом, несущая способность свай фундамента ТИСЭ должна увеличиться, как минимум, на 40- 60% от расчетной величины.

Сборка фундамента ТИСЭ

В классическом исполнении фундамент тисе строится в виде ростверка, опирающегося на сваи на высоте в 5-10 см над уровнем грунта. Такой способ устройства фундамента ТИСЭ позволяет защитить бетонный массив от влаги и пучения грунта.

Сборка несущей ленты ростверка происходит по схеме аналогичной для отливки ленточного фундамента. Прежде чем приступать к сборке щитовой конструкции для отливки опорного массива фундамента, пространство между оголовками свай ТИСЭ необходимо засыпать песком, чтобы создать подпор под донный щит опалубки.

Далее на песчано-гравийную отсыпку устанавливаются нижние и боковые стенки опалубки будущего фундамента, деревянную конструкцию необходимо тщательно выровнять по горизонту так, чтобы при заливке раствора не происходило перетекания подвижной массы бетона в одну сторону. Бока укрепляют деревянными кольями и подпорками. Для небольшого каркасного дома в 5х8 м будет достаточно изготовить ростверк фундамента высотой в 30 см и шириной в 25 см.

На следующем этапе на дно опалубки необходимо уложить пленочную или рубероидную гидроизоляцию, кромки рубероида изоляции свай ТИСЭ разрезаются «ромашкой» и запускаются под слой пленки опалубки фундамента.

Наиболее трудоемким этапом в отливке ленты фундамента является правильная укладка и перевязка прутков арматуры. Для армирования ростверка и фундамента используется 10-ти миллиметровый стальной пруток. Для усиления фундамента укладывают нижний слой арматуры из четырех ниток на расстоянии в 3 см от дна и аналогичный верхний слой.

Перевязку ниток арматуры фундамента можно выполнить по предложенной на рисунке схеме.

Во время заливки раствором ленты в тело бетона заделываются анкерные болты или крепления,с помощью которых будет крепиться основа будущих стен, накрывают пленкой, и выдерживают минимум две недели до набора отливкой предварительной прочности. В сильную жару первых пару дней необходимо раз в день конструкцию обрызгивать водой.

Заключение

Фундамент ТИСЭ можно использовать для двух и даже трехэтажных каркасных зданий. Но надо учитывать, что среднее здание в 350- 370 тонн на слабом грунте потребует не менее сотни опор ТИСЭ, что выполнить ручным способом достаточно сложно и долго. Кроме того, в отличие от большинства фундаментных схем, опоры ТИСЭ требуют очень тщательного последовательного выполнения всех технологических операций и хорошего качества цемента.

Свайно-ростверковый фундамент тисэ

Природные силы часто оказывают существенное воздействие на возведенные на поверхности почвы объекты. Порой величина таких нагрузок приводит к частичному или полному разрушению фундамента и невозможности дальнейшей эксплуатации строения. Для снижения подобного воздействия был изобретен свайно-ростверковый фундамент тисэ. Об особенностях его конструкции и технологии изготовления и пойдет речь в дальнейшем.

Знакомимся с фундаментом ТИСЭ

Как уже отмечалось выше, фундамент с непонятным названием ТИСЭ относится к группе свайно-ростверковых. Их особенностью является удачное объединение и бетонных оснований. При этом наблюдается значительная экономия по бетону и времени изготовления.

Столбчатый фундамент тисэ в отличие от традиционного свайного имеет одну существенную особенность – его опоры практически невозможно выдавить из почвы силами межсезонного пучения. Благодаря этому данное основание имеет ряд положительных качеств:

Использовать его можно практически на 97% всех типов грунтов, имеющихся на территории нашей страны. Таким образом, фундамент тисэ можно в полной мере считать универсальным.
В отличие от традиционного ленточного и свайного фундаментов, требующих обязательного нагружения на зимний период, описываемый вид оснований может оставаться не нагруженным. Это свойство незаменимо в индивидуальном строительстве, особенно в случае отсутствия необходимого количества денежных средств на весь объем работ.

Все вышеперечисленное связано с одной особенностью свай тисэ – они имеют значительное расширение в нижней части, так называемую подошву. Именно благодаря ей общая нагрузка на фундамент распределяется на большую площадь грунта, а также предотвращается выдавливание свай.

Технологически традиционными винтовыми бурами ручными и механическими получить скважину требуемой формы невозможно. Для фундамента тисэ потребуется приобрести специальный инструмент достаточно сложной конструкции. В связи с большим спросом купить его не сложно в любом городе, кроме этого существует и возможность аренды.

Столбы тисэ часто дополняются и особой бетонной ленточной обвязкой, получившей в строительстве название ростверка. Благодаря ему можно использовать достаточно большой перечень стеновых материалов при строительстве сооружений на подобных видах оснований.

В последние годы часто под домами встречается и фундамент плита по системе ТИСЭ.

До настоящего времени не удалось получить идеального вида фундаментов. У каждого из них есть как положительные, так и отрицательные аспекты. Имеются свои плюсы и минусы технологии тисэ. При этом отрицательных аспектов немного. Основной из них заключается в ограничении нагрузки, что не позволяет применить фундаменты тисэ под многоэтажными домами и строениями из кирпича и бетона.

Технологически строительство фундамента по технологии тисэ своими руками вполне доступно. Чтобы дать представление о процессе ниже рассмотрим его основные этапы.

Фундамент ТИСЭ своими руками. Проектирование

Начинать работу следует вне строительной площадки. Силами проектного бюро, профессиональных строителей или самостоятельно необходимо выполнить проект фундамента по технологии тисэ. Предварительно необходимо спроектировать и сам дом, выбрать его этажность, материал стен и перекрытий, тип кровли и вид кровельного материала.

Ошибки на данном этапе работ чреваты бесполезностью всех последующих действий. Неправильный проект приведет либо к неоправданным расходам на строительство чрезмерно усиленного фундамента ТИСЭ, либо, что более опасно, к получению основания, которое не будет способно выдержать прилагаемую к нему нагрузку. Рекомендуем на данном этапе обратиться к профессионалам.

Подготовка и разметка участка

Непосредственно на месте будущего строительства фундамента по технологии тисэ начинать следует с выравнивания участка. Кроме этого профессионалы рекомендуют удалить верхний слой почвы на глубину около 250 мм. Сделать это можно как вручную с помощью совковой и штыковой лопат, так и с привлечением спецтехники.

Далее выполняют разметку, согласно которой будут располагаться сваи по технологии тисэ. Предварительно намечают наружный и внутренний периметры стен дома. Посередине между ними и пройдет линия, на которой располагаются точки бурения. Рассчитать количество опор фундамента ТИСЭ несложно, разделив предполагаемый вес строения на несущую способность каждой сваи. Расстояние между скважинами рассчитывают делением периметра стен на требуемое количество отверстий в грунте.

Бурение скважин

Каждый этап изготовления фундамента ТИСЭ важен для общего результата. Бурение скважин необходимо выполнять строго вертикально на требуемую глубину. Несущая способность сваи тисэ зависит от ее длины и диаметра. В частном домостроении в основном используют опоры шириной 200 мм, следовательно, основной изменяемой величиной является протяженность бетонного стержня.

В случае необходимости выполнения данного этапа в сжатые сроки лучше воспользоваться услугами профессиональных бурильщиков и специализированной строительной техники на автомобильных шасси. Если бюджет строительства ограничен, придется выполнить эту нелегкую операцию вручную.

Особенностью бура для фундаментов ТИСЭ является наличие дополнительного отклоняющегося ножа, способного отойти от тела инструмента на определенной глубине. Благодаря этому цилиндрическая на всем протяжении скважина приобретает расширение у подошвы диаметром 600 мм. Как правило, данной величины достаточно для достижения желаемого результата. Чтобы получить сваи тисэ требуемой длины бур оснащается дополнительными стержнями. Для облегчения процесса можно воспользоваться арендованным мотобуром.

Опалубка и бетонирование

Чтобы получить фундамент тисэ с требуемыми характеристиками обязательным является установка опалубки в скважинах. Для этого можно подобрать готовые пластиковые или асбестоцементные трубы, или использовать листы рубероида. Помня об ограниченности бюджета стройки, подробно остановимся на самом дешевом варианте.

Пробурив скважины под сваю тисэ требуемой глубины, от рулона отрезают полотно рубероида чуть большей длины. Затем его сворачивают вдоль и опускают в отверстие в грунте. После этого рубероид расправляют внутри, чтобы он прилегал к стенкам скважины.

Для получения бетона высокой прочности обязательно выполняют армирование сваи тисэ. Для этого используют стальную арматуру класса АIII диаметром 10 или 12 мм. Как правило, в каждую скважину опускают четыре длинных прута. На поверхности почвы стержни предварительно необходимо соединить перемычками из аналогичной или менее толстой арматуры. Для этого используют мягкую вязальную проволоку или сварку.

Выполнив опалубку и армирование, фундамент тисэ заливают бетоном. При этом для последующего монтажа ростверка – воздушной, приподнятой над землей бетонной ленты, оголовок каждой сваи должен располагаться на определенной высоте относительно уровня почвы. Замесить бетон можно как в бетономешалке, так и купить готовый с доставкой автомиксером.

Изготовление ростверка

При использовании в качестве стеновых строительных материалов бруса или пиломатериалов можно изготавливать фундамент тисэ без ростверка. Для других случаев необходимо изготовить бетонную обвязку. Она представляет собой ленту прямоугольного сечения, висящую на сваях над землей.

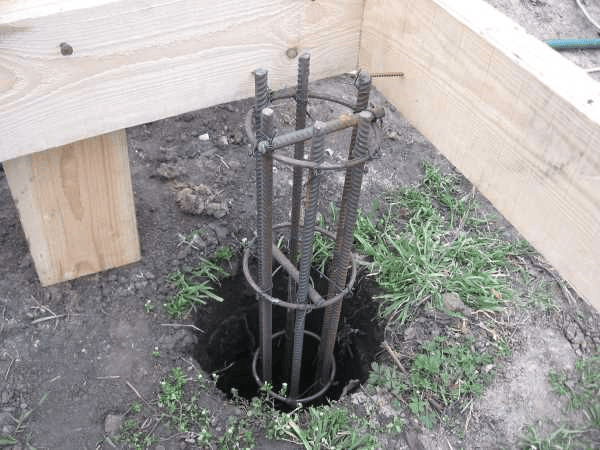

Чтобы получить качественный фундамент монтируется опалубка для ростверка тисэ. Она представляет собой дощатый короб, устанавливаемый на всем протяжении будущих стен. Во избежание проседания под всей опалубкой выполняется временная песчаная подсыпка на высоту установки обвязки. Опалубка должна располагаться таким образом, чтобы выступающие части стержней свай тисэ располагались внутри.

Установив и укрепив опалубку, приступают к армированию ростверка. Аналогично усилению свай, внутрь опалубки укладывают предварительно соединенные между собой арматурные стержни. Используя вертикальные перемычки достигают зазора до нижней плоскости ростверка не менее 5 см. Аналогичное расстояние армопояса должно соблюдаться до боковых и верхней граней.

Особое внимание при армировании ростверка фундамента ТИСЭ следует обратить на углы и места примыкания перегородок. Здесь стержни, предварительно согнутые под прямым углом, должны заходить друг на друга не менее чем на 1 метр. Это обеспечит требуемую прочность ростверку. Также укрепить бетонную ленту можно, применяя арматуру большего диаметра.

Установив армирующий каркас выполняют его заливку бетоном, приготавливаемым непосредственно на месте выполнения работ или приобретенным на бетонном заводе. Для уплотнения массы и удаления воздуха смесь подвергают обработке строительным вибратором. После этого поверхность ростверка накрывают мешковиной и оставляют .

Чтобы фундамент тисэ набрал максимальную прочность необходимо в течение первых нескольких недель увлажнять укрывной материал. Особенно это актуально в случае установки жаркой сухой погоды. После выдержки в течение нескольких месяцев можно приступать к дальнейшим работам. Нижние перекрытия лучше монтировать на несколько рядов кладки, так как сделать пол на фундаменте тисэ нецелесообразно из-за высоких теплопотерь в будущем.
