Грязевик в домашней системе отопления насколько маленький, настолько и важный. Неискушенный зритель, созерцающий хитросплетения труб в домашней котельной, может подумать, что такой маленький пиптик – фильтр грубой очистки системы отопления – только лишнее беспокойство, можно обойтись и без него, ведь заливалась чистая вода… из крана… Не подозревая, что грязевик, на самом деле, это boss системы отопления в его доме. Далее рассмотрим откуда грязь, как с ней бороться, как монтировать фильтр в систему и как очищать, — почему забилась система?
Откуда грязь в отоплении, почему нет движения жидкости
Откуда берется накипь в чайнике, ведь заливалась чистая вода? Но в системе отопления 50 чайников воды, — можно представить сколько из нее нападает осадка. А если вода меняется, из-за течи, в процессе ремонтов, соответственно, придет добавка. Также огромное число кусочков металла, эмали, ниток, еще чего-то «без названия», будет оторвано от всей внутренней поверхности системы. Но это все детские игры, по сравнению с тем, если обнаружится коррозирующая деталь, всей массой постепенно переходящая в осадок. А стальные трубы могут стать источниками просто горы ржавчины.
Какие фильтры применяются в системах отопления для дома
В большинстве случаев в системе отопления дома устанавливаются латунные сетчатые фильтры. Они просты, но со своей задачей справляются. Все частицы проносимые потоком с размером более 0,5 мм задерживаются металлической сеточкой и оседают в отстойнике. Фильтр предельно дешев, прост в монтаже и обслуживании.
Самый ходовой диаметр резьбы – 3/4 или 1 дюйм – подбирается в соответствии с диаметром магистрального трубопровода в месте установки.
Ниже приведены характеристики на фото сетчатых латунных грязевых фильтров в зависимости от диаметра.
Варианты конструкций грубой очистки системы отопления
Грязевики других конструкций распространены меньше. Повышенная цена некоторых не дает преимуществ в большинстве случаев.
- Из полипропилена – вваривается, и на этом точка…
- С дополнительным магнитным улавливателем в отстойнике.

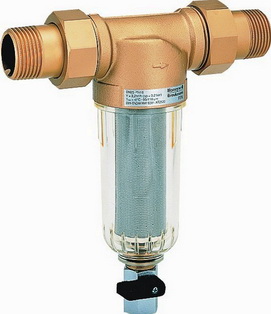

- С промывочным краном.

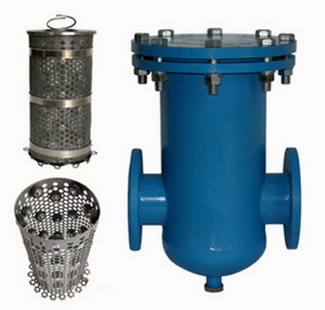

- На фланцах, при диаметре труб более 2 дюймов.
- Корпус из чугуна, может быть и прозрачным…
Как обслуживается грязевой фильтр
Если система перестала работать нормально, нужно осмотреть грязевой фильтр — окрутить гайку- крышку отстойника. Делается это аккуратно соответствующим ключем. Уплотнением под гайкой служит медная шайба, поэтому момент силы для срыва гайки с места нужен значительный, после чего вращение уже легкое. Подставляется лоток для сбора небольшого количества теплоносителя, который неизбежно теряется при отвороте крышки отстойника. Затем вынимается и очищается металлическая сеточка.
Но предварительно нужно перекрыть отсечные краны, которые должны быть установлены возле фильтра грязевика с двух сторон. Иначе через него можно выпустить весь теплоноситель из системы, а первая порция пойдет еще и под давлением….
Главное правило установки грязевика
Если не правильно установить фильтр грубой очистки в систему отопления, он не будет работать как положено, возникнут заторы без возможности нормально прочистить.
Правило простое – отстойник должен быть развернут вниз. Именно под воздействием силы тяжести все задержанные частицы оседают в отстойнике.
Допускается, при горизонтальном расположении фильтра, его разворот отстойником ближе к горизонтальной позиции, для удобства обслуживания, например, если снизу мешает оборудование. Но в любом случае отстойник должен быть развернут немного вниз.
Как устанавливается очистной фильтр в систему отопления, схема
Фильтр устанавливается на обратке перед главным оборудованием, которое он защищает, как правило, перед насосом в данной ветке или во всей системе.
С автоматизированным котлом фильтр устанавливается на обратке перед входом в котел – между отсечным краном и краном отключающим котел.
Если насос вынесен, то типичный пример установки фильтра перед насосом приведен на схеме, также обязательны краны для возможности обслуживания фильтра, регламент которого – 1 год.
Эксперт посоветовал: не перепутайте. Небрежность в установке фильтра будет стоить остановившейся системы и возможного выхода со строя оборудования. На корпусе грязевика стрелочкой указано направление тока жидкости. Устанавливайте фильтр только правильно относительно направления потока.
Дома у каждого из нас присутствует система отопления. Без отопительных приборов, обеспечивающих полноценный температурный режим в любое время года, нельзя представить ни один современный дом.
Однако нужно помнить, что мало просто установить трубопровод, подключить к нему котел и запустить в работу. Необходимо также позаботиться о качестве воды внутри труб. С этими задачами отлично справляется фильтр для системы отопления.
Что такое фильтр для отопления, зачем он нужен и каким бывает? Сейчас разберемся.
Зачем нужен?
Представим себе конструкцию трубопроводов обычного частного дома. Его система отопления в 95% случаев состоит из труб и радиаторов, занимающихся транспортировкой горячей воды.
Обогрев дома с помощью труб и воды – крайне удобный и эффективный способ. Однако многие забывают о том, что так же как и при работе с системами труб для водоснабжения, трубы отопления и сами обогреватели тоже нужно защищать от работы с некачественным носителем.
К сожалению, мы не можем гарантировать качество воды в трубах, даже если получаем основную массу воды из скважины, пробуренной самостоятельно.
В водопроводной воде часто попадаются грубые и мелкие частицы грязи, песка, мелкие фракции отходов, хлора и т.д. Не будем забывать и про мелкие органические отходы или различные металлические элементы.
То же, хоть и в меньшей мере касается качества воды из скважины. Бывает и так, что скважину пробурили не в самой лучшей местности. Например, грунт на вашем участке имеет слишком большую долю железа. В таком случае вода будет постепенно насыщаться мелкими элементами железа, которые негативно сказываются на внутренностях труб в системе отопления.
А ведь это только поверхностный разбор нескольких причин, по которым фильтр для очистки воды вам может потребоваться.
1.1 Что будет если не ставить фильтр?
Многие спросят, а зачем собственно нужен фильтр для отопления? Какая от него польза? Это ж ведь не водопровод, воду из которого мы постоянно используем для личных нужд, гигиены, питания и т.д.
Вопросы эти очень резонные. Постараемся на них ответить. Главное, что нужно понимать – это важность отопительной системы, как конструкции. Мало кто обращает на нее внимание, особенно если внутри дома нет никаких поломок. Однако поверьте, если система обогрева частного дома выйдет из строя – вы это сразу заметите.
В трубопроводах отопления есть несколько уязвимых точек:
- Трубы отопительного контура;
- Конструкция циркуляционного насоса;
Трубы отопления от труб водоснабжения ничем не отличается. Кроме разве что немного упрочненной конструкции, ведь их задача – постоянная транспортировка горячей воды.
Они точно так же страдают от некачественного или грязного носителя, ржавеют, забиваются отходами. Учитывая необходимость бесперебойной перекачки больших масс горячей воды, скорость отложения осадков даже увеличивается.
Рано или поздно пространство внутри забьется настолько, что проход по ним жидкости станет попросту невозможным. Повысится давление внутри системы, что может привести к самым неприятным последствиям (учтите влияние горячей воды) вплоть до прорыва или выхода из строя отопительных приборов.
Это же касается и радиаторов. Хотя полость радиаторов все же меньше страдает от осадков.
Схожим образом страдает конструкция циркуляционного насоса. В отличие от труб, камера и входы циркуляционного насоса почти не подвержены негативному влиянию осадка, зато проблемы для них могут создать крупные частицы мусора и металлические элементы.
Со временем состояние циркуляционного насоса, эксплуатируемого в некачественной среде, сильно ухудшится вплоть до полной поломки. Вот почему многие сантехники рекомендуют ставить грязевики или фильтры грубой очистки перед входом камеру любого насоса, особенно циркуляционного.
Впрочем, засорение труб, радиаторов или выход из строя циркуляционного насоса – не такая уж большая проблема. Во всяком случае, решить ее можно простой заменой отдельных комплектующих или их очисткой.
С чем нельзя так быстро справиться, так это с поломкой котла. Не имеет значения, используете вы электрический или газовый обогреватель , в любом случае его надо ограничить от работы с загрязненной жидкостью.
Без полноценной очистки вода в камере нагрева и баке будет постепенно засорять внутренности котла. Это приведет к ухудшению его функциональных характеристик, частым перегревам, в особо запущенных случаях – к поломкам.
2 Где устанавливать?
Разберемся с тем, где и как следует установить фильтр для отопления. Установка фильтра зависит от того, какой прибор мы собираемся монтировать.
Фильтр грубой очистки эксплуатируется меньше всего, но обойтись без него никак нельзя. Грязевики, как их называют в народе, необходимо установить так, чтобы они отсеивали крупные отходы со всей жидкости, что поступает в систему отопления.
Желательно установить фильтр грубой очистки на входе в систему либо на входе в конструкцию насоса. Если трубопровод большой, с огромным количеством радиаторов, то рекомендуется установить грязевики на всех развилках, особенно между этажами.
Фильтры тонкой очистки выполняют более уточненные задачи и их в процентном соотношении на один трубопровод нужно больше. Лучше всего они работают в тандеме с грязевиками, но только если смонтированы после первых.
Магнитный фильтр, выполняющий довольно специфичные задачи по удалению из потока металлических частиц, следует монтировать на входах в систему, а также для безопасности, перед входной трубой обогревателя.
2.1 Виды и отличия
Подбирая фильтр для котла, нужно обратить внимания на его разновидности. Частично мы уже отметили несколько самых популярных разновидностей фильтров.
Бывают фильтры:
- Грубой очистки;
- Тонкой очистки;
- Магнитные.
Разберем каждый вариант по отдельности. Начнем с образцов для грубой очистки, так как без них не обойдется ни один отопительный контур любого частного дома.
Фильтры грубой очистки или грязевики – это простые фитинги, занимающиеся отсеиванием лишних частиц из потока внутри контура.
Отсеиванием занимается сетчатый элемент. Сам фильтр являет собой муфту с косой конструкцией. Внутри муфты находится сетчатый фильтр, а также, если у вас современная модель, маленький отвод для накопления отходов.
Сетчатый элемент никак не препятствует движению потока и никак его не тормозит. Его задача – убрать крупные посторонние частицы, только и всего.
Фитинг для тонкой очистки, как правило, монтируется после грязевика. На нем уже установлен сетчатый или мембранный фильтр, с мелкими порами. Средний диаметр поры 100 мкм.
Таким образом, устройству удается отфильтровать большую часть отходов, способных затем превращаться в осадок. К ним относят различные магниевые соли, частицы хлора, ржавчины и т.д.
Доказано, что наличие фильтров грубой и тонкой очистки положительно сказывается на состоянии труб и радиаторов в системах отопления.
Осталось рассмотреть магнитный образец. Магнитный фильтр несколько отличается от рассмотренных нами выше. В нем основную работу, как уже наверняка ясно из названия, осуществляет магнитный механизм.
Магнитный образец выполняет простую и очень полезную задачу – убирает все оставшиеся частицы железа и ржавчины. Причем делает это он благодаря двум или четырем магнитам, расположенным внутри муфты.
Пользу, которую приносит магнитный очистительный прибор для отопительного контура и котла сложно переоценить.
2.2 Использование грубых фильтров очистки для отопления (видео)
2.3 Монтаж и обслуживание
Дадим несколько советов, как лучше всего использовать комбинацию из очистительных приборов, для максимального повышения срока эксплуатации отопительных систем частного дома.
С нашей точки зрения, правильно будет использовать все типы фильтров. Не стоит скупиться. Стоимость фильтра чуть больше стоимости обычного фитинга, а вот ремонт или очистка труб обойдется вам намного дороже.
На входах в систему рекомендуем поставить фильтр грубой очистки. Если поток небольшой и идет по единственной трубе, то хватит и одного образца. В противном случае правильно будет смонтировать один фильтр в станции подкачки жидкости непосредственно возле насоса, а второй на входе в отопительный контур.
Магнитные фильтры монтируют непосредственно перед входом в трубы отопительного контура и дополнительно на входной трубе к обогревателю.
Очистительные элементы необходимо время от времени очищать, а если они слишком засорились — полностью заменять.
Желательно раз в сезон, лучше всего летом, снимать детали, промывать под проточной водой и менять кассеты, если в этом есть необходимость.
Следите за состоянием мембран и сеток внутри муфт. Потеря пластичности и слишком большая выпуклость сигнализирует о чрезмерной изношенности мембраны. В таком случае ее надо менять.
Владельцы частных домов довольно часто сталкиваются с такой проблемой, как некачественная вода для котла. И особо часты случаи, когда котел перестает работать. Как правило, внезапно, и, как правило, человек не сразу понимает, что с этим делать и куда бежать. Рынок умягчения и очистки воды предлагает владельцам частных резиденций фильтры для котла на любой вкус и кошелек.
Основные причины поломки газовых котлов и котлов отопления
Случай, когда котел совершенно неожиданно прекращает работать не так редки. Часто причиной внезапного прекращения работы котла может быть банальная неправильная эксплуатация. Даже работники обслуживающих компаний могут ошибаться и подключить водовыводящий шланг не туда. Хотя в большинстве случаев причиной является отсутствие фильтра от накипи для котла.
Котлу ведь много не надо. Достаточно воде попасть на корпус и загрязниться, и застопорится могут не только форсунки. Намного хуже, когда перегорает плата из-за попадания жидкости. В любом случае, хозяин частной котельной должен помнить, что даже влажную уборку нужно проводить осторожно. Чрезмерная влага может привести к порче соединений.
Одной из самых частых причин поломок любых котлов, работающих на электричестве, являются перепады напряжения в сети. Следующий вариант – перенасыщение сети. Это часто случается в дачных поселках, напряжения на всех не хватает, когда поселок битком забит, да и гости, чуть ли не в каждом доме. Любые перепады напряжения для современных электрических котлов крайне опасны. Даже фильтры для воды для котла могут пострадать от таких перепадов. Потому большинство котельных сегодня напиханы автоматикой, чтобы сработать в нужное время. Плюс ко всему не помешает стабилизатор напряжения, который поможет вовремя отключить систему от электричества без проблем и перегоревших контактов. Но выбирать такой стабилизатор лучше всего со специалистом, чтобы не взять неправильную модель.
Следующей распространенной причиной поломки котлов и котельного оборудования является качество используемой воды. Представить себе в Подмосковье, работающую на московской неочищенной воде котельную просто невозможно. Очень жесткая вода приводит к невозвратным поломкам оборудования. И ржавчина и прогнившие прокладки – это лишь малая толика того, что может сделать некачественная вода в системе отопления.
Еще одной стороной в котельной очень страдающей от плохой воды являются теплообменники. Причем для того, чтобы бесповоротно вывести из строя теплообменник достаточно всего одного отопительного сезона. Менять его придется полностью. Чтобы защитить котельные от подобной проблемы нужно купить фильтр для котла, а иногда и не только его.
Следующая большая причина поломок котлов – горелка. Относится, конечно, такая причина, прежде всего, к газовым котлам. Они работают от двух видов горелок:
- Надувной;
- Атмосферной.
С надувной горелкой больше всего проблем. У нее сложный механизм и большое количество запчастей, в результате, что-то постоянно выходит из строя. У атмосферной горелки слабым местом является поджиг. Электроды нужно чистить и постоянно их проверять, чтобы не было засоров, заклиниваний и т.п.
Из причин выхода из строя котельных можно назвать еще две – это погода и ошибочный монтаж. Стоит неправильно соединить трубы даже у самого прочного чугунного котла и спустя пару дней работы он просто взорвется. Что касается погоды, то при очень низких температурах давление в газовых котлах катастрофически падает. В этом случае либо придется мерзнуть, либо монтировать рядом котел на другом топливе, чтобы не остаться без газового котла.
Какой котел, в каком случае лучше выбрать?
На сегодня существует не так много видов котлов, и каждого есть свои защитники и поборники. Наиболее популярны следующие виды установок:
- Газовые;
- Электрические;
- Твердотопливные.
Любой из этих котлов работает, используя воду. Потому что последняя является теплоносителем. И если качество воды страдает, то, прежде всего любой отопительной системе понадобится фильтр для котла отопления. Только в очень редких случаях их не используют. Так бывает, когда поселок обладает собственной очистной системой или пользователь позаботился хотя бы о магнитном фильтре для котла.
Более всего эксплуатируются на территории России газовые и электрические котлы. Все меньше используют твердотопливные котлы, как и котлы на жидком топливе. Все-таки расход топлива в таком количестве выгодным сегодня никак не назовешь.
Электрические котлы хороши тем, что греют воду с помощью ионизации – это помогает свести к минимуму образование накипного налета. Еще один вид котла – с применение ТЭНов. Вот эти котлы очень подвержены образованию накипных отложений на нагревательном ТЭНе. Но при этом электрический котел – это котел без нагара и окалины. Никакого мусора, закопченности и массы работ по устранению этих осадков. Но электричество довольно дорогое удовольствие. При этом электрические котлы обладают малыми размерами и работают бесшумно.
Если подобный котел вдруг зашумел, то в его работе явно где-то есть нарушения и требуется вызов специалиста. Также следует отметить повышенную пожароопасность такого котла.
Дизельный или твердотопливный котел при этом более экономны, чем электрический котел. Но тут никто не считает, во сколько обходятся постоянные чистки и остановки котла для профилактики. Корпуса у таких котлов могут выполняться из стали или чугуна. Чугун более крепок, но он и более неудобный, большой и громоздкий. Такие котлы могут работать долго, но если такой сгорит, то восстановить его невозможно. Особого внимания требует система нагрева такого котла. Нужно постоянно все чистить, чтобы система не забивалась. Зато такие устройства в состоянии обогревать, куда большие помещения, чем котлы электрические. Но и приборы-защитники от накипи, типа АкваЩит, здесь нужны, как воздух.
И наиболее используемы в России сегодня – это газовые котлы. Связано это с дешевизной газа. Бывают настенные виды и напольные. Они просты в использовании. Настенные газовые котлы не обладают большой мощностью. Напольные же, в основном, требуют отдельного помещения с хорошей вентиляцией. В таких котлах тоже есть продукты сгорания, но их меньше, чем у твердотопливных котлов. В них можно регулировать температуру, но при этом они довольно громоздкие. Сказать, что какие-то котлы самые лучшие не получится, т.к. всегда есть ограничивающие факторы.
Принцип действия полифосфатного фильтра
Защитить котельную от образования накипи, вредных отложений можно только за счет монтажа фильтра для дизельного котла или любого другого котельного оборудования. Главное, чтобы в котле ничего лишнего не откладывалось и лишними элементами поверхности не загрязнялись. Не важно, будет это фильтр для газового котла или для электрического. Накипи в котельной быть не должно. Любой нагрев, образование известкового налета убивает практически полностью. И из-за такого явления потерять котельную будет крайне расточительно.
Какой ни используй умягчитель, полифосфатный прибор занимается тем же. Он предотвращает образование вредного налета. При этом работает он не на всю бытовую и отопительную систему в доме, например, а на конкретно взятый прибор. Например, этим прибором может быть котел или теплообменник. Такое устройство могут монтировать прямо в водоподающий шланг. Конструкция прибора проста – прозрачная колба, наполненная полифосфатом натрия. При прохождении воды через такую фильтрующую среду, соли жесткости остаются в ней, а наружу выходит вода, обогащенная натрием. Но это вода исключительно для технических целей, т.к. натрия в воде становится слишком много. Но зато накипи нет.
Со временем натрий из загрузки полностью вымывается и засыпку нужно менять. Потому полифосфатный фильтр для котла в качестве работы очень проигрывает другим установкам. И свои позиции он сдает. Но в тоже время в нише недорогих умягчителей, он уверенно держит лидирующую позицию.
Химии нет! Почему лучше выбрать магнитные и электромагнитные фильтры?
Между двумя видами фильтров для воды для котла разворачивается основная борьба. Один из них реагентый – ионный, а другой прибор безреганетный. Чаще всего последний представлен электромагнитным прибором, но, к примеру, фильтр для дизельного котла может быть и магнитным.
У химических приборов главный минус в их реагентности и состоит. Потребитель не хочет постоянно возиться с чистками, заменами, постоянными тратами на реагенты. Да и полезности практически нет, одни вредности. Хоть и работает тот же ионообменный прибор гораздо лучше магнитного, но выбирают магнитный, т.к. в нем нет сменных частей. Сегодня, потребитель живет в век высоких скоростей и очень ценит свое время и здоровье. А химия всегда остается химией. Здесь легко можно и отравится, и перепутать дозы и картридж не во время поменять. В результате стоит ли менять все преимущества фильтра для котла отопления без всяких вредных добавок, засыпок на нечто, за чем нужен постоянный уход? Выбор потребителя очевиден. И он упорно голосует за электромагнитный вариант рублем. Единственное, что его может остановить – это тот же самый рубль.
Если бюджет недостаточен, то пользователь будет вынужден брать приборы более дешевые. Тогда придется не только окалину убирать, но еще и фильтрующие части умягчителя постоянно менять. В этом смысле, если вода позволяет, лучше взять магнитный фильтр для котла. Он хоть и менее мощный, но зато легок в применении и не нужно менять картриджи каждый месяц. Хоть и довольно прихотлив. Подвержен влиянию и скорости потока, и разным направлениям воды и даже температуре.

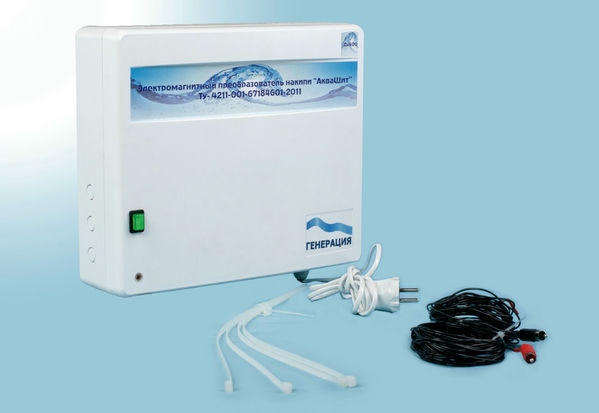

Электромагнитный фильтр – это спасение любого котла. Это не только надежная защита от образования вредного и плотного накипного налета, это качественное очистное средство. Благодаря постоянному облучению, постепенно старые отложения внутри любого оборудования начинают размягчаться и постепенно вымываются из оборудования. И не нужно добавлять калгоны, устраивать промывки, разбирать оборудование. Потому для котельных такие установки, как АкваЩит являются без преувеличения лучшими. Хоть и питьевую воду не гарантируют, но она котельным и не нужна.
Если потребитель обладает достаточным бюджетом, то лучше совместить дорогой электрический котел с электромагнитным умягчителем. Или же совместить более дешевый газовый котел с электромагнитом. Это самое оптимальное сочетание в отношении качество равно потраченным средствам.
Не будет старой накипи с таким набором оборудования, даже если она была до этого. При этом газ вполне доступен российскому потребителю. Применение же полифосфатного прибора можно порекомендовать только в случае, когда ничего другого пока нет. Если не хватает средств, то лучше поставить, хотя бы простейший прибор-очиститель, чтобы не остаться без котла вовсе. Стоимость отопительной системы всегда выше, чем системы очистки и умягчения. И в системе отопления экономить на очистных сооружениях себе дороже. Покупать новый даже самый простой чугунный котел – это накладно, сложно. Плюс нужно добавить сюда трудности с доставкой и монтажом. А значит, главная задача любого инженера сохранить в самом хорошем рабочем состоянии свою отопительную систему.
Фильтры для системы отопления обеспечивают качество теплоносителя внутри контура .
Это предотвращает образование ржавчины на стальных элементах конструкции, что продлевает ее срок службы.
Подразделяются на фильтры грубой очистки, тонкой очистки и магнитные устройства.
Что собой представляют фильтры для систем отопления дома?
Такие устройства имеют другое название — грязевики. Внешне они представляют собой узел расширения трубопровода с изменением направления потока жидкости и со специальной сеткой.
Она препятствует дальнейшему продвижению по трубопроводу взвешенных частиц . Приборы устанавливаются таким образом, чтобы легко осуществлять техническое обслуживание.
Виды устройств
По степени очистки грязевики классифицируют на несколько видов.
Грубой очистки. Что такое фильтр-отстойник?
Устройство грубого очищения представляет собой угловой сетчатый фильтр с сеткой до 300 мкм-микрон. Прибор также оснащен отводом, в котором скапливается грязь. Такое изделие предназначено для очищения теплоносителя от фракций большого и мелкого размера.
Конструкция
В зависимости от конструкции выделяют несколько видов грязевиков грубого очищения:
- По способу соединения устройства с трубой. Различают фланцевый, приварочный и резьбовой прибор.
- По расположению на конструкции. Это горизонтальное и вертикальное устройство.
Грязевик изготавливают из латуни, стали и пластика. Повышенную температуру выдержит первый вариант. Прибор из стали быстро изнашивается. Изделие из пластика выносит только относительно низкий температурный режим до +90 градусов по Цельсию.
Один из видов грязевика грубой очистки — фильтр-отстойник. Это усовершенствованная конструкция, оснащенная колбой. Она находится внизу устройства. Когда на сетке скапливается большое количество грязи, то под силой тяжести она опускается вниз. Благодаря этому такой мусор скапливается в колбе, а не попадает в радиаторы.
Фото 1. Фильтр-отстойник грубой очистки для систем отопления. Загрязнения из труб попадают в специальную колбу.
Конструкцию также совершенствуют сепаратором. В нем скапливается воздух, который попадает внутрь контура. Когда его уровень достигает предела, сверху прибора открывается клапан. После этого воздух покидает систему, что препятствует образованию воздушных пробок.
Принцип действия
Внутри фильтра находится сетка. Этот элемент перекрывает входное отверстие , по которому движется теплоноситель. Во время прохождения жидкости через грязевик отсекаются фракции средних и крупных размеров. После этого они перемещаются к отводу. Благодаря этому к радиаторам поступает относительно чистый теплоноситель.
Преимущества
Достоинствами обладают усовершенствованные конструкции:
- Благодаря колбе нет необходимости снимать прибор, чтобы оценить степень его наполненности. Оценка осуществляется визуально.
- Снизу устройства зафиксирован кран. Через него сливают грязную воду.
- Фильтр выводит воздух из системы, что препятствует возникновению ржавчины. Это продлевает срок службы контура.
Место и особенности установки
Место установки устройства зависит от того, для какой системы отопления он используется. Для автономных контуров он монтируется в точках разветвления, на обратке перед соединением с котлом и на байпасах.
Нормальное функционирование устройства гарантирует правильный монтаж. Перед установкой любого прибора контур очищается от загрязнений и ржавчины.
На грязевике есть специальные обозначения, которые указывают движение жидкости по трубам.
Изделие устанавливают только в соответствии с этим указателем.
Если механизм зафиксировать неправильно, то внутри конструкции возникнет гидравлическое сопротивление.
Внимание! Грязевик обеспечивает циркулярному насосу защиту от проникновения мусора к лопастям. Если отказаться от его использования или вмонтировать неправильно, то возрастет вероятность поломки двигателя и крыльчатки.
Вам также будет интересно:
Тонкой очистки для воды

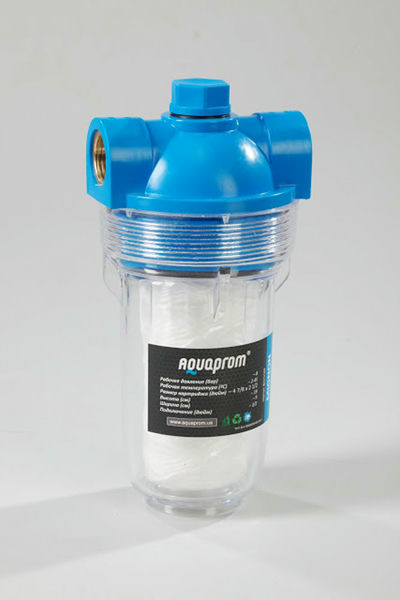

Грязевик тонкой очистки — это дополнительный фильтр , предназначенный для удаления фракций мелкого размера.
Конструкция
Различают несколько конструкций такого устройства:
- с металлической сеткой до 5 мкм-микрон;
- с картриджем, который выполнен из ткани, сложенной в несколько слоев;
- с полимерным пористым наполнителем;
- с минеральной сорбентной засыпкой.
Принцип действия
Принцип работы таких фильтров: вода проходит через кассету и на ее поверхности оседают фракции мелких размеров.
После этого теплоноситель движется по трубопроводу без загрязнений. Грязевик тонкой очистки не справляется с большими фракциями, поэтому его не используют как самостоятельный фильтр. Это лишь последняя ступень очистительной системы контура отопления.
Преимущества
Главное преимущество фильтра — он очищает теплоноситель от мелких частиц грязи. Благодаря этому увеличивается эксплуатационный период контура, поскольку уменьшается риск возникновения коррозии.
Где и как устанавливается?
Такой грязевик устанавливается на горизонтальных трубах. Он располагается между кранами, чтобы во время технического обслуживания перекрывать движение воды.
Важно! Если в системе отопления используется не вода, а антифриз , то фильтр тонкой очистки устанавливать нельзя, поскольку такая жидкость плохо проходит через это устройство.
Грязевик для тонкой очистки монтируется на трубе по направлению течения воды . Никак иначе фильтр не устанавливается.
Устройства тонкой очистки снижают риск возникновения аварийной ситуации.
Магнитные модели грязевиков
Магнитный фильтр для системы отопления представляет собой устройство из двух магнитов с полярными полюсами, которые размещают друг напротив друга. Такой прибор очищает теплоноситель не от загрязнений, а от металлов.
Фото 2. Магнитный фильтр для очистки систем отопления от металлов. Устанавливается на трубу.
Конструкция
По конструкции выделяют два вида магнитных фильтров:
- Съемная модель . Такое устройство состоит из двух пластин, которые фиксируются на трубе. Достоинства прибора — быстро заменяется и легко устанавливается.

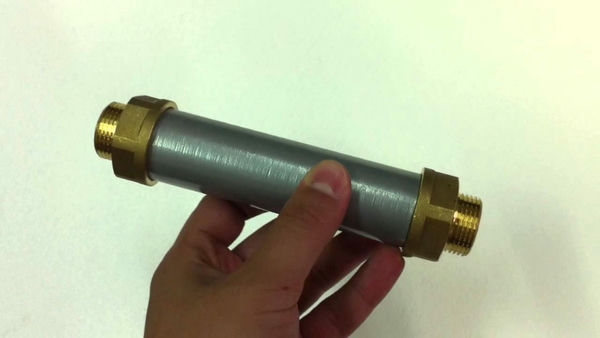

- Несъемный грязевик. Представляет собой трубу, которую производят из ферромагнитных сплавов.
Принцип действия
Противоположные полюса магнита притягивают металлы, присутствующие в теплоносителе. Попав в зону действия фильтра, они оседают на его поверхности.
Преимущества
Достоинства магнитного фильтра:
- прибор медленно загрязняется, поэтому его не очищают в течение нескольких лет;
- препятствует образованию накипи на трубах и радиаторах;
- увеличивает срок службы контура отопления за счет освобождения теплоносителя от металлов.
Правила монтажа
Устройство монтируют только перед циркулярным насосом. Выбирается место с одинаковым сечением трубы и грязевика.
Когда наступает время задуматься о системе отопления в доме, появляется массу технических вопросов. Безусловно, хочется все сделать правильно, основательно и недорого. Но не достаточно просто правильно спланировать саму систему, нужно еще позаботиться о воде, протекающей в жилах вашего дома. Излишняя жесткость воды и абразивные примеси в ней способны сократить жизнь вашей системы на десятилетия. На сегодняшний день существует множество способов очистки воды. И скупиться на них точно не стоит. Экономия здесь повлечет за собой большие траты в дальнейшем, вплоть до замены техники и оборудования. Используя воду из колодца или водоема для защиты теплоносителя необходимо применять несколько фильтров. Основными и обязательными к применению являются четыре:
- фильтр ионно-обменной смолы
- фильтр механической очистки промывной каскадный
- фильтр универсальный сетка
У непосвященного пользователя, разумеется, возникнут закономерные вопросы. Для чего нужны фильтра для отопления, есть ли от них польза, нужно ли использовать все сразу и на каком этапе? Вопросы закономерны и требуют детального ответа. Планировать установку фильтров стоит ещё на этапе проектирования вашего дома. Под них необходимо выделить место с учётом установки и обслуживания. Предусмотреть систему соединения. Если момент был упущен, фильтры можно врезать и позднее, но это повлечет за собой дополнительные трудозатраты. Поэтому если вы еще на этапе планирования, самое время изучить каждый фильтр подробно.
Промывной фильтр для систем отопления необходим для механической очистки воды подаваемой в систему отопления с температурой рабочей среды до ста десяти градусов. Фильтр очищает воду от взвесей, грязевых и илистых отложений, песка и тд. Каскадный фильтр более компактный, нежели сходные по своему функционалу другие фильтры. Добиться уменьшения объема удалось благодаря новейшей системе вложенного фильтра. Два фильтроэлемента разного размера вложены один в один, и вертикально направленная вода закручивается в спираль, эффективно очищается от механических примесей. Устройство устанавливается строго вертикально. Промыть фильтроэлементы довольно просто, извлекать сетчатые вставки нет необходимости. Корпус и колба чаще всего никелированные. Фильтроэлементы из нержавеющей стали. Фильтр много места не занимает. Прост и надежен в эксплуатации.
Фильтр универсальный сетка
Самыйпростой сетчатый фильтр для отопления. Состоит из корпуса (металл), и цилиндрической сетки, расположенной внутри колбы. Корпус закрыт заглушкой или краном, в зависимости от вида фильтра. Система соединения – фланец. Различают промывные и непромывные фильтры. Непромывные подлежат замене по истечению срока эксплуатации. Промывные служат долго, благодаря очистке. Нужно остановить циркуляцию воды, произвести демонтаж крышки, извлечь и промыть сетку, произвести монтаж. Кроме сравнительно низкой цены, сетка привлекательна простой конструкцией, легким обслуживанием и дешевыми комплектующими. Устанавливают этот фильтр перед системой тонкой очистки. Это предпоследняя ступень защиты. Служит для очистки воды от окалины или твердых включений. Поврежденная окалиной арматура труб или насосы будут стоить в десятки раз дороже, нежели дешевый фильтр. Фильтр не занимает много места.
Фильтр грубой очистки
Фильтр устанавливается при подключении системы отопления к центральному водоснабжению. Представляет собой колбу с фильтроэлементом внутри. Соединение может быть фланцевое или муфтовое, в зависимости от диаметра труб водоснабжения. Необходим для фильтрации крупных загрязнений. Эффективно задерживает грязь, песок, крупные абразивные примеси. Он надежно защитит систему отопления от крупных элементов, но пропустит мелкие. Так же не способен на химическую очистку или умягчение воды. Самостоятельно не может очистить воду до нужного состояния. Занимает не особо много места. Фильтр грубой очистки – это первая линия обороны водоснабжения вашего дома.
Фильтр ионно-обменной смолы
Главный компонент данного фильтра для систем отопления – насыщенная ионами натрия гранулированная смола. Устанавливается непосредственно за фильтром грубой очистки. Необходим для снижения жесткости воды. Доподлинно известно, что жесткая вода является большой проблемой и непосредственной угрозой всех бытовых приборов. Система теплоснабжения не является исключением.
- Умягчение воды существенно продлит срок эксплуатации,
- Снизит образование накипи или совсем остановит этот процесс.
- Кроме накипи, фильтр способен бороться с примесями хлора, окислением, железом, солями.
Такая система занимает довольно много места, требует частого обслуживания. При установке, убедитесь, что места хватит не только для монтажа, но и для планового обслуживания. Несомненно, такая система необходима в каждом доме.
В этом видео мы подробно рассказываем про применения фильтра ионно-обменной смолы (смотреть с 14:15):
Для замены загрузки фильтра можно вызвать специалиста, либо заняться этим самостоятельно. Когда система очистки перестанет работать должным образом, необходимо демонтировать систему и при помощи большого напора воды вымыть наполнитель, затем загрузить гравий или поваренную соль. Засыпать наполнитель. Предварительно перекрыть подачу воды в систему отопления и слить остатки.
Правильно выбрать фильтр ионно-обменной смолы можно лишь после анализа воды. Только сдав пробу специалистам и узнав состав, можно подобрать подходящий по характеристикам фильтр. Обратитесь к профессионалам.
Каждый из фильтров занимает свое место в цепочке, дополняя друг друга и создавая совместными усилиями единый фронт очистки. Обеспечивают защиту дорогостоящего оборудования, повышают срок службы и экономят ваши средства на обслуживании. Подобную систему фильтрации рекомендуют использовать не только в системе теплоснабжения. Обработанную таким образом воду можно пить, она существенно продлевает срок эксплуатации стиральной машины, посудомойки, смесителей и прочей техники, связанной с водой. Оснащайте свой дом правильно, что бы получить максимум выгоды и пользы от современных технологий.
