УЗО: Назначение, причины срабатывания, подключение УЗО. Что такое УЗО и как оно работает? Принцип работы уза

УЗО в любой электрической цепи является очень важным элементом. Основное предназначение УЗО состоит в обеспечении защиты человека от поражения током при контакте с токоведущими частями. Помимо этого, УЗО, принцип работы которого будет рассмотрен в данной статье, предотвращает вероятность возникновения пожаров, которые могут быть спровоцированы возгоранием электропроводки.

В определенных ситуациях УЗО, принцип работы которого достаточно прост, прекращает подачу на защищаемую линию напряжения. Происходит это в случае, если человек прикасается к токоведущим частям электроустановок, и к элементам нетоковедущим, которые в результате пробоя изоляции оказались под напряжением. Еще одной причиной размыкания контактов является возникновение утечки тока на корпус электроустановки или землю.

Рассмотрение принципа работы УЗО в общем и на конкретном примере

Когда сдаются недорогие квартиры от застройщика , то вся электрика, в том числе УЗО и диффавтоматы, а также разводка и автоматы отключения, уже установлены. Если же вы строите свой дом или хотите установить УЗО в квартире своими руками, то вам стоит знать принцип действия этого устройства и правила его установки.

УЗО (принцип работы основан на определении входящих и исходящих токов на входе в систему) может реагировать на минимальные утечки и выполнять свою защитную функцию. Для измерения утечки, в прибор установлен такой чувствительный элемент, как дифференциальный трансформатор, обладающий тремя обмотками.

Принцип действия УЗО легко можно понять на конкретном примере. Если человек прикасается к токоведущим частям установки, или же возникает пробой изоляции на ее корпусе, величина тока, текущего по фазному проводу, превысит величину тока в нулевом проводе.

Суммарный (итоговый) поток магнитной индукции, при этом, обязательно изменится, будет отличаться от нуля и будет являться причиной наведения в управляющей обмотке тока. Реле, к которому обмотка подключена, сработает, и в движение будет приведен расцепитель контактов силовых защитного устройства.

В результате которого за доли секунды обесточивается опасная электроустановка, обеспечивает сохранность человеческого здоровья.

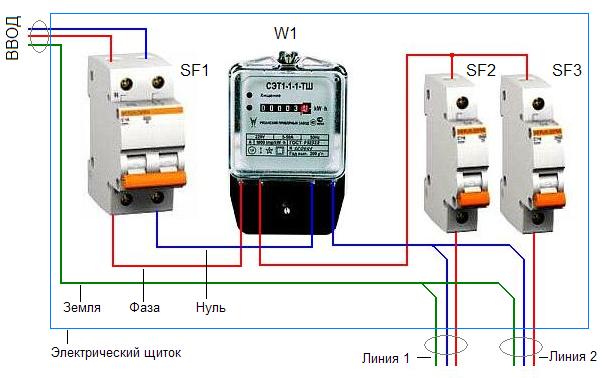

Подключение УЗО к сети однофазной: основные правила

Схема УЗО указана на корпусе прибора и позволяет понять принцип его действия, правильно подключить устройство в схему защиты электрической цепи, избегая некорректной работы устройства или выхода его из строя.

Схема УЗО, по которой оно подключается в систему электроснабжения, зависит от различных параметров и факторов. В жилых помещениях, как правило, используется однофазный вариант электропроводки с номинальным напряжением 220 В.

Перед установкой нужно не только понять принцип работы УЗО в однофазной сети, но и ознакомиться с правилами безопасности.

Принцип работы УЗО и схема подключения подразумевают использование двух проводов проводки, подключаемых к входным клеммам, и двух проводов на выход прибора, подсоединяемых к соответствующим выходным клеммам. Устанавливать прибор нужно только при отключенном напряжении. Перед осуществлением установки, нужно убедиться, что в щитке для выбранного прибора достаточно места.

И схема подключения его достаточно просты. Существует несколько вариантов установки этого устройства, но принцип, в целом, остается неизменным.

Наиболее распространенным и доступным является вариант, при котором устройство стоит на входе в дом/квартиру. Недостаток этого варианта заключается в том, что при срабатывании прибора обесточивается все жилое помещение, а определять причину происходящего сложно.

Более дорогостоящим, однако, очень удобным является вариант подключения с установкой нескольких УЗО — в этом случае, каждое устройство будет отвечать за отдельную группу розеток или освещения.

Природный газ является не только самым экономичным и эффективным, но и наиболее рискованным с точки зрения пожаробезопасности и взрывобезопасности видом топлива — именно поэтому устройство...

Для того чтобы выбрать материал в том количестве, которое вам понадобится, необходимо знать, как составляется смета на фундаментные работы. Вам понадобится большое количество оборудования и...

Ошибочно считать, что для предохранения человека от поражения при утечке тока на корпус бытовых приборов установлены автоматические прерыватели тока. Для этих целей щитки оснащаются защитным устройством. Выяснив принцип работы узо, можно не бояться, за жизнь своих близких и детей.

Защита предохраняет от воздействия на организм тока, при касании корпуса приборов. Произошедшей утечке электричества, на величину силы, тока которой не среагирует автомат. Еще одной важной работой защиты является предохранение вашего дома от пожара.

Функциональные особенности оборудования защиты

Корпус прибора из токопроводящего материала, а также отдельные детали и даже трубопроводы иногда оказываются опасными для человека. На них пробивает фаза, при различных поломках проводки и другим причинам. Возникает такая опасная ситуация, как правило, в 2 случаях:

Основная же задача – утечка должна быть незамедлительно обнаружена и прекращена подача электроэнергия на эту группу контактов. А также осуществлять отключение при касании человеком оголенного провода и препятствовать возникновению пожаров в здании.

Важно. Защита срабатывает при утечках, но следует помнить, что корпус любого бытового прибора станет смертельно опасным, если при монтаже, вы перепутаете провода фазы и заземления на входе в здание.

На что следует обратить внимание при выборе УЗО

Для правильной покупки и безопасности вашего жилища, необходимо обратить внимание на следующие показатели:

Важно. Не зависимо от марки и фирмы производителя прибора защиты и различной маркировки, 2 основные характеристики показывают значение рабочего и тока утечки. Эти величины указаны, не зависимо от типа устройства и его цены.

Принцип действия устройства защиты

Принцип действия защитного устройства заключается в реакции датчиков при изменении входящего значения дифферециональных токов. Исполнять роль датчика тока может обыкновенный трансформатор. По конструктивным особенностям он изготовляется как тороидальный сердечник. Магнитоэлектрическое реле обладает достаточно значительной чувствительностью к утечкам, на нем выставляем определенную величину сработки устройства.

Устройства, в которых принцип работы узо выполняется с установкой контролирующего реле – на сегодняшний день самые надежные, безотказные. Даже электронные устройства выпускаемые промышленностью, в которых контролируется утечка с помощью электронной схемы, в некоторых случаях уступают электромеханическим приборам.

Принцип выключения электроэнергии потребителям в устройстве с реле основан на срабатывании его и воздействии на механизм прерывания электрической цепи. Он состоит из 2 частей:

1. Согласно паспорту устройства, подбирается контактная группа, для максимального значения тока в сети.
2. При возникновении аварийной ситуации и касании рукою оголенного участка, предусмотрена установка пружины для срабатывания устройства.

Исправность защиты можно проверить при помощи, оборудованной на корпусе прибора, кнопки «Тест». Нажимая ее, мы создаем искусственную неисправность электрической сети при утечке электротока. Значение установлено достаточное для включения в работу защиты.

Этим простым способом можно самостоятельно обследовать и проверить на исправность УЗО, не вызывая техника и не оплачивая его визит. Такая проверка проводится не реже 1 раза в месяц.

Замерив значения тока и времени срабатывания УЗО, специалист электрик с помощью специального прибора может провести более точную проверку .

Правильная работа защиты в разных режимах

Как работает узо в нормальных условиях? Без утечек, рабочее напряжение, до 12 В, течет на встречу и параллельно, при этом на вторичной обмотке трансформатора наводятся магнитные потоки с одинаковой величиной. Они уравниваются между собой. Такая работа не вызывает срабатывания устройства защитного отключения по причине значение тока поступающего на вторичную обмотку имеет нулевую величину.

Ток утечки возникает при случайном касании оголенного участка проводки или корпуса приборов с замкнутой на него фазой. При этом нарушается правильное направление и величины проходящих через трансформатор токов. На вторичной обмотке происходит разбалансировка величин тока, от которого срабатывает реле. Оно воздействует на пружину, подача напряжения в сеть прекращается.

Это простое объяснение действия УЗО, при необходимости в Интернете достаточно информации для более подробного изучения этого вопроса.

Необходимо помнить, что назначение устройства защитного отключения – это дополнительная мера безопасного пользования электроприборами. Этот прибор реагирует на ток утечки. По этой причине необходимо устанавливать УЗО совместно автоматами для отключения сети при коротком замыкании.

Устройство защитного отключения далее УЗО, предназначено для защиты человека от поражения электрическим током, а также от возникновения пожара, который может возникнуть при утечки электрического тока, вследствие плохой изоляции или плохого соединения электроустановок (ЭУ).

УЗО должно сработать, то есть, разомкнуть контакты, тем самым полностью прекратить подачу напряжения на защищаемую линию, при условии:

1 Прикосновения человека к нетоковедущим частям ЭУ оказавшимся под напряжение вследствие пробоя изоляции.
2 Прикосновении человека к токоведущим частям ЭУ, находящимся под напряжением.
3 Возникновения (дифференциального) тока утечки на корпус ЭУ или землю для предотвращения пожара.

Принцип действия УЗО. Схема

Рис. 1

1 Дифференциальный трансформатор тока
2 Пусковой элемент
3 Исполнительный механизм
4 Кнопка «Тест» для контроля исправности УЗО
I 1 – I 2 направлениетока относительно нагрузки
I D – ток утечки
Ф 1 – Ф 2 магнитные потоки

Назначение блоков.
1 Дифференциальный трансформатор тока (используется в большинстве УЗО) измеряет баланс токов между входящими в него проводниками.
2 Пусковой элемент (состоит, как правило, из электромагнитных реле) служит для управления (воздействия) исполнительным механизмом.
3 Исполнительный механизм предназначен для аварийного отключения эелетроцепи, контролируемой УЗО.
4 Кнопка «Тест» для контроля исправности УЗО путем создания имитации тока утечки.

Принцип работы устройство защитного отключения (УЗО)

Принципиальная электрическая схема

Рис. 2

1, 2 Первичные обмотки
3 Вторичная обмотка

При исправности контролируемой линии, нет заданного тока утечки, и трансформатор находится в состоянии покоя (равновесия), потому что токи в встречно включенных первичных обмотках трансформатора равны. Из-за того, что равные магнитные потоки идущие навстречу друг другу взаимовычитаются (тоесть равны нулю), то во вторичной катушке не возникает электромагнитное поле, а значит нет напряжения и не возникает ЭДС способное воздействовать на реле, на основе которого собран пусковой механизм (рис.1 ).

А как только происходит утечка на защищаемой (контролируемой) линии равная значению срабатывания УЗО (как правило, от 10 до 30 mA), то нарушатся равенство в первичных обмотках трансформатора. Вследствие этого возникает электромагнитное поле в первичных и вторичных катушках, которое образует связь по напряжению. Тоесть, во вторичной обмотке возникает напряжение срабатывания реле (рис. 2 ), из которого состоит пусковой элемент (рис. 1) воздействие, которого на исполнительный механизм (рис. 1) и отключает контактную группу, обесточивая, таким образом, защищаемую линию.

Внимание!

Следует помнить, что УЗО требует ежемесячной проверки, которая осуществляется нажатием кнопки «Тест». При этом происходит замыкание электроцепи, эмитирующей искусственную утечку тока и срабатывание устройства защитного отключения. Отсутствие срабатывания укажет на полную неисправность устройства.

По современным требованиям все электроустановки должны иметь или . При этом возникшая заданная утечка автоматически отключит защиту.

Пример этого видно на схеме рис. 3

Рис. 3

Если представить дифзащиту в виде простого механического устройства как весы (рис. 4 ) с порогом срабатывания до 10 mA. То сразу становится понятно, что при достижении значения 10 mA на одной из чаши весов, они выйдут из равновесия при этом разомкнутся контакты и контролируемая (защищаемая) линия обесточится. Причем заметим, что центром равновесия весов служит именно или , поэтому именно их и надо использовать, чтобы человек сам не являлся этим центром.

Внимание!

Также нужно понимать, что УЗО является дополнительной мерой безопасности, которое реагирует только на дифференциальный ток (ток утечки) и не реагирует на короткие замыкания и перегрузку линии. Поэтому, как правило, УЗО устанавливается вместе с автоматическими выключателями, которые реагируют на КЗ (короткое замыкание) и перегрузку линии по напряжению, на которую они рассчитаны.

Наглядная электрическая схема подключения УЗО

Рис. 5

УЗО. Видео пояснение

Выбор электромеханического УЗО

Желаю удачного монтажа и помните о электробезопасности .

ВЫКЛЮЧАТЕЛИ ДИФФЕРЕНЦИАЛЬНЫЕ типа ВД1-63 (УЗО). Руководство по эксплуатации

Паспорт

3421-033-18461115-2007 РЭ, ПС

1 Назначение и область применения

1.1 Выключатели автоматичес­кие, управляемые дифференциаль­ным током, без встроенной защиты от сверхтоков, функционально не зависящие от напряжения сети бы­тового и аналогичного применения типа ВД1 -63 (УЗО) торговой марки IEK® (далее - ВД) предназначены для эксплуатации в однофазных или трехфазных электрических сетях переменного тока напряжением до 400 В частотой 50 Гц

и по своим характеристикам соответствуют ГОСТ Р 51326.1 и техническим условиям ТУ 3421 -033-18461115-2002.

1.2 ВД выполняют функцию обнаружения дифференциального тока, сравнения его со значением дифференциального тока срабаты­вания и отключения защищаемой цепи в случае, когда дифференци­альный ток превосходит это значе­ние. ВД обеспечивают:

— защиту людей от поражения электрическим током при косвенном контакте с доступными проводящими частями электроустановок при по­вреждении изоляции (ВД с номиналь­ным отключающим дифференциаль­ным током 10; 30 и 100 мА);

— защиту от пожаров, возника­ющих вследствие возгорания изо­ляции токоведущих частей электро­приборов от дифференциального (остаточного) тока на землю или вследствие длительного проте­кания тока повреждения в случае несрабатывания устройств защиты от сверхтоков (ВД с номинальным отключающим дифференциальным током I D n = 300 мА);

— ВД, имеющие номинальный отключающий дифференциальный ток не более 30 мА, могут использо­ваться как средства дополнитель­ной защиты в случае выхода из строя устройств, предназначен­ных для защиты от поражения электрическим током.

1.3 Основная область использо­вания ВД - учетно - распределительные щиты жилых и общественных Зданий, устройства временного электроснабжения строительных площадок, садовые дома, гаражи, объекты розничной торговли.

2 Основные характеристики

2.1 Основные характеристики ВД приведены в таблице 1.

Таблица 1

Наименование характеристики	Значение
Число полюсов	2	4
Номинальное рабочее напряжение переменного тока Ue, В	230	230, 400
Номинальная частота сети, Гц	50
Диапазон напряжений работоспособности устройства эксплуатационного контроля, В	от 115 до 265		от 200 до 460
Номинальный ток In, А	16, 25, 32, 40, 50, 63, 80, 100
Номинальный отключающий дифференциальный ток I D n , мА	10, 30, 100, 300
Номинальный неотключающий дифференциальный ток I D n o , мА	0,5 I D n
Номинальная наибольшая включающая и отключающая способность Inm, А	1000
Номинальная наибольшая дифференциальная включающая и отключающая способность I D m , А	1000
Номинальный условный ток короткого замыкания не менее, А	3000
Номинальный условный дифференциальный ток короткого замыкания I nc , не менее, А	3000
Характеристика функционирования при наличии дифференциального тока с составляющей постоянного тока, тип	АС
Электрическая износостойкость, циклов включения-отключения (В-О), не менее	4000
Механическая износостойкость циклов В-0, не менее	10 000
Максимальное сечение провода, присоединяемого к силовым зажимам, мм 2	50
Наличие драгоценных металлов, серебро, г	0,25 (на один контакт)
Климатическое исполнение и категория размещения по ГОСТ 15150	УХЛ14
Степень защиты по ГОСТ 14254	IP20
Срок службы, не менее, лет	15

2.2 Значения максимального времени отключения ВД при наличии дифференциального тока приведены в таблице 2.

Таблица 2

Внимание! ВД не имеет встроен­ной защиты от сверхтоков, поэтому последовательно с ним необходимо включать автоматический выключа­тель аналогичного или меньшего номинала с типом защитных характеристик от сверхтоков В и С.

2.3 Габаритные и установочные размеры приведены на рисунке 1.

2.4 Схемы электрические принципиальные ВД приведены на рисунках 2 и 3.

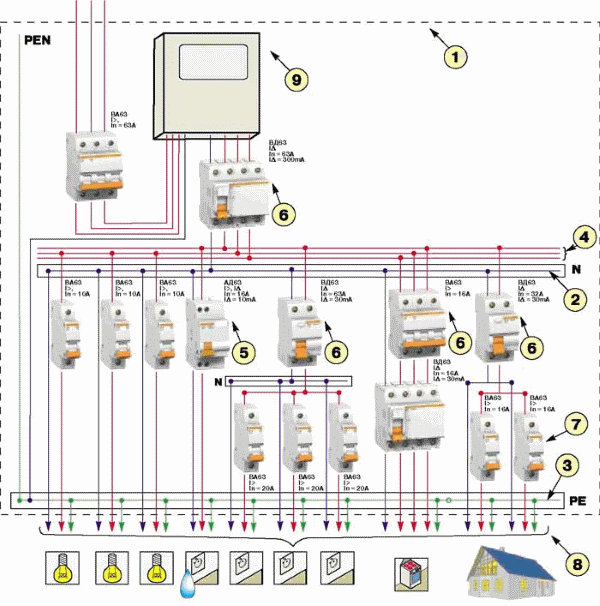

2.5 Применение ВД в квартирных и этажных щитах в электроустановках с системами заземления TN-S, TN-C-S, TN-C регламентируется в ГОСТ Р 51628.

3 Комплектность

В комплект поставки входят:

• ВД - 1 шт.;
• упаковочная коробка - 1 шт.;
• руководство по эксплуатации и паспорт - 1 экз.

4 Монтаж и эксплуатация

4.1 Монтаж, подключение и пуск в эксплуатацию ВД должны осуществляться только квалифици­рованным электротехническим персоналом.

4.2 ВД устанавливают на мон­тажной рейке шириной 35 мм (DIN- рейке) в электрощитах со степенью защиты по ГОСТ 14254 не ниже IP30.

4.3 После монтажа и проверки его правильности подают напряже­ние электрической сети на электро­установку и включают ВД перево­дом рукоятки управления в положе­ние «I» - «ВКЛ», нажимают кнопку

«ТЕСТ». Немедленное срабатыва­ние ВД (отключение защищаемой устройством цепи) означает, что ВД исправно.

4.4 Если после включения ВД сразу или через некоторое время происходит его отключение, не­обходимо определить вид неис­правности в электроустановке в следующем порядке:

а) взвести ВД рукояткой управ­ления. Если ВД взводится,

то это означает, что в электроуста­новке имела место утечка тока на землю, вызванная нестабильным или кратковременным нарушением изоляции. Проверить работоспо­собность ВД нажатием кнопки «ТЕСТ»;

б) если ВД не взводится,

то это означает, что в электроуста­новке имеет место дефект изоляции какого-либо электроприемника, электропроводки, монтажных проводников электрощита или ВД неисправно.

В этом случае необходимо произвести следующие действия:

— отключить все электроприем­ники и взвести ВД. Если ВД взво­дится, то это свидетельствует о на­личии электроприемника с повреж­денной изоляцией. Неисправность выявляется путем последователь­ного подключения электроприемни­ков до момента срабатывания ВД. Поврежденный электроприемник необходимо отключить. Проверить работоспособность ВД нажатием кнопки «ТЕСТ»;

— если при отключенных электроприемниках ВД продолжает срабатывать, необходимо вызвать квалифицированного специалиста- электрика для определения харак­тера повреждения электроустанов­ки или выявления неисправности ВД.

Проверка осуществляется на­жатием кнопки «ТЕСТ». Немедлен­ное срабатывание ВД и отключение защищаемой электроустановки означают, что ВД исправно.

Последние вопросы:

Подписка на обновления Подписывайтесь и получайте свежую и интересную информацию прям на свой почтовый ящик

Бытовые электроприборы работают с большими нагрузками и часто выходят из строя. Одной из неисправностей вполне может быть повреждение изоляции на сетевом шнуре. При этом появляется потенциал сети на корпусе прибора. Он остается в исправном состоянии и может работать, но уже представляет опасность для человека. При одновременном прикосновении к металлической части корпуса и водопроводной трубе или другой металлической конструкции, связанной с землей, происходит замыкание электрической цепи через тело, приводящее к удару током. Для предотвращения подобных явлений было создано устройство защитного отключения.

Подключение устройства защитного отключения

Принцип работы УЗО – это отключение нагрузки коммутационным механизмом при достижении током утечки заданной величины. Устройство является надежной защитой от поражения поверхностями, находящимися под напряжением, и от возникновения пожара при утечке тока через неисправную изоляцию. Проще говоря, механизм аппарата мгновенно отключает питающую сеть от потребителя, если возникает непредвиденная утечка тока в «землю».

Виды

Чтобы выбрать нужные устройства, надо знать их различия, классифицирующиеся по следующим признакам.

По реакции на ток утечки

• АС – прибор размыкает цепь при медленном или быстром увеличении переменного тока утечки;
• А – реагирует на ;
• В – применяется в промышленности.

Главным параметром устройства является значение тока утечки. Отсчет идет от 30 мА. При большей величине тока устройство срабатывает для защиты от пожара, но для человека удар током представляет опасность. При меньших значениях болезненное воздействие остается, но опасности для жизни здорового человека нет. В жилых домах выбирают УЗО с током отключения не выше 30 мА, за исключением входного.

По принципу работы

Различают электромеханические (УЗО-Д, УЗО-ДМ) и электронные устройства (УЗО-ДЕ). Последние – применяются преимущественно в качестве дополнительных: для повышения надежности защиты в помещениях с высокой влажностью. В них может содержаться устройство сравнения со встроенным источником питания вместо магнитоэлектрического элемента. При этом сигнал необходимо усиливать и преобразовывать, что существенно снижает надежность защиты. Аппараты ограничены по возможностям, но от большинства неприятностей выручают. Устройства с электронным разрывом цепи чаще применяют в связи с тем, что они дешевы, и быстрота срабатывания (0,005 с и менее) позволяет избежать удара током. Электромеханические УЗО более надежны, благодаря независимости от колебаний напряжения сети и отсутствия необходимости во внешнем питании.

По скорости реагирования

Устройства бывают неселективные, реагирующие на неисправность быстрее, чем за 0,1 с, и селективные – с задержкой срабатывания от 0,005 с до 1 с. Она создается специально для того, чтобы системы защиты разных уровней успели сработать раньше. В этом случае поврежденный участок отключается, а все остальные продолжают работать. Селективные УЗО предназначены для защиты от пожара. После них обязательно надо устанавливать защитные устройства с безопасными порогами токов утечки на низших ступенях подключений.

В лечебных, детских и учебных учреждениях применяют сверхбыстродействующие электронные УЗО (менее 0,005 с), поскольку они защищают от ударов даже небольшого тока.

По числу полюсов

В однофазной сети УЗО имеет 2 полюса и применяется в квартирах. В трехфазной сети устанавливаются аппараты с четырьмя полюсами. Они могут защищать несколько однофазных сетей или приборы с трехфазным питанием.

Способы монтажа

• на распределительный щит;
• подключение на удлинителе;
• встроенные в вилку или в розетку.

Как работает УЗО

Срабатывание защиты удобно рассмотреть на принципиальной схеме.

Принципиальная схема работы УЗО

Главный элемент – это трансформатор тока нулевой последовательности. Две обмотки в нем подключаются навстречу друг другу и связаны с нулевым и фазным проводами, а третья – к пусковому чувствительному реле, вместо которого может быть электронное устройство. Реле связано с исполнительным устройством управления, содержащим группу контактов и привод. Для проверки работоспособности УЗО в нем имеется тестовая кнопка.

При подключении нагрузки к выходу схемы в цепи появляется ток нагрузки. Магнитные потоки, появляющиеся в сердечнике трансформатора, взаимно гасят друг друга. В результате в исполнительной обмотке не будет наводиться ток, и поляризованное реле будет отключено.

Если происходит повреждение изоляции в контакте с металлическими частями электроустройства, на нем появляется напряжение. При прикосновении человека к открытым токопроводящим частям через него в землю протекает ток утечки I D (дифференциальный ток). В результате через основные обмотки потекут разные токи: I D = I1 — I2. Они создадут разные магнитные потоки, в результате наложения которых друг на друга в исполнительной обмотке появится ток. Если его величина превысит заданный уровень, пусковое реле сработает и передаст сигнал на исполнительный механизм, отключающий силовую электрическую цепь от установки, где произошел пробой.

Контроль исправности УЗО производится путем нажатия кнопки тестирования. Резистор R подбирается по величине так, чтобы создаваемый искусственно ток утечки был равен паспортному значению. Таким образом, если при нажатии на кнопку устройство отключится, значит, оно исправно.

Устройство для трехфазной сети работает аналогичным образом, но через проем сердечника проходят четыре провода (3 фазных и 1 нулевой).

Схема работы трехфазного УЗО

При нормальной работе токи в нулевом и фазных проводах суммируются таким образом, что магнитные потоки в сердечнике взаимно гасят друг друга. Во вторичной обмотке трансформатора ток отсутствует. При появлении тока утечки через одну из фаз, равновесие нарушается и образующийся в результате ток во вторичной обмотке действует на управляющий элемент (У), отключающий потребителя (М) от сети.

Утечки могут происходить не только в фазных, но и в нулевых проводах. Защита реагирует на них одинаково, но с обнаружением повреждения изоляции на нейтрали может потребоваться демонтаж схемы. Чтобы этого не делать, применяют двух- и четырехполюсные выключатели, с помощью которых производится коммутация фазных и нулевых проводов.

УЗО является сложным и очень чувствительным прибором. Выбирать устройства на рынке следует у известных фирм, имеющих сертификаты установленной формы со ссылками на ГОСТы. Небольшие партии экспортных изделий могут оказаться подделкой. Параметры покупаемого прибора следует соотносить с характеристиками известных устройств, например, УЗО-2000.

Схемы подключения

Включение защиты по току утечки в распределительных щитах производится, если применяются системы TNS или TN-C-S. При этом к нулевой шине заземления PE подключаются корпуса всех электроприборов. При нарушении изоляции ток утечки стекает с корпуса прибора в землю через проводник PE, приводя к срабатыванию защиты.

При любом подключении УЗО учитываются следующие правила:

1. Для нулевого проводника и заземления в щите устанавливаются отдельные шины.
2. Проводник заземления не участвует в подключении устройства.
3. Питание подключается к верхним клеммам аппарата. При этом нейтраль подсоединяется к разъему с обозначением «N». Путать ее с фазой недопустимо!
4. Допустимый ток устройства должен быть равным или выше тока автомата.

Однофазный ввод

Схема предусматривает обязательное разделение нулевой шины (N) и земли (PE). Если поставить защиту на отдельные части, то так обеспечивается каскадное отключение в системе.

Схема подключения УЗО к однофазной сети

Схема является простой и одной из самых распространенных. Для УЗО важно не ошибиться, где располагается нейтраль (N), входящий (1) и исходящий (2) проводники. . Затем к его выходу можно снова подключать автоматы для отдельных линий.

Трехфазный ввод

В трехфазной схеме можно защищать также однофазных потребителей. Вводы шин «нуля» и «земли» совмещаются. Электросчетчик устанавливается между главным автоматом и УЗО.

Схема трехфазного подключения УЗО

Ток нагрузки УЗО должен быть защищен от перегрузок. Для этого его подбирают на ступень выше, чем у рядом стоящего автомата.

С точки зрения применения УЗО следует отличать рабочий нулевой провод N и защитный ноль земли PE. По первому ток течет в режиме нормальной работы, а по второму только тогда, когда происходит авария (утечка).

Часто встречается неправильное подключение, вызывающее постоянное срабатывание защиты. При этом только оно одно может вызвать сбой в работе целой группы.

УЗО в квартирах

Для квартиры выбирается двухполюсная установка УЗО. Также нужно определить значения электрического тока, которые ее характеризуют:

• отсечки превышает на 25% максимальный ток потребления;
• номинальный ток, на который рассчитан прибор (указан в характеристике и должен превышать ток отсечки);
• дифференциальный показатель срабатывания защиты.

Для квартиры выбирается прибор с переменным током. При большом количестве техники возможны необоснованные срабатывания УЗО. Чтобы этого не происходило, увеличивают пороговое значение тока до максимально приемлемого и безопасного для человека (30 мА).

Устройство крепится в щитке на DIN-рейки или через специальные отверстия. Оно имеет маркировку фазного и нулевого проводов. Вход делается сверху, а выход – снизу.

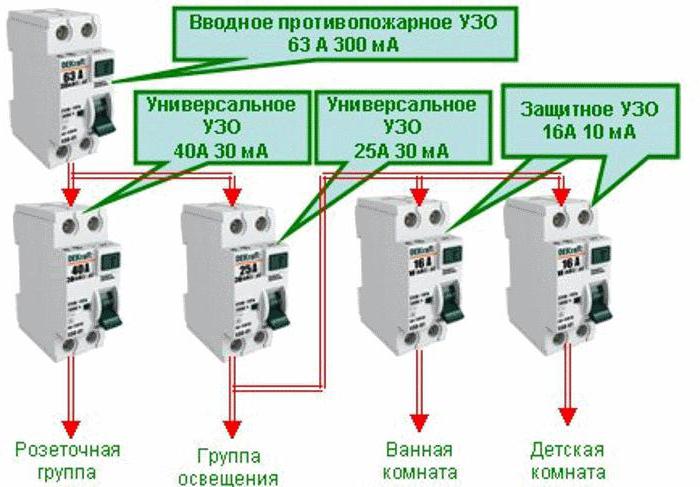

Одноуровневая защита одним устройством на входе позволяет прекратить подачу электричества в квартиру полностью. Ее также устанавливают на отдельные устройства, например, на стиральную машину или электроплиту.

Если разместить УЗО на отдельных участках, схема получится громоздкой, но зато отключения будут автономными. Для отдельного прибора подключение производится перед автоматом.

Распространенные ошибки при подключении.

1. Сплетение нулевых проводов в узел. В результате происходят непредвиденные срабатывания.
2. Изготовление самодельного заземления не по правилам (сопротивление выше 4 ом).
3. Соединение «нуля» с «землей» приводит к периодическим отключениям электричества.

УЗО в частном доме

Частные домовладельцы применяют большое количество устройств, требующих наличия индивидуального УЗО. К ним относятся стиральная машина, электрический котел системы отопления, печь для сауны, станки, сварочный трансформатор и другое оборудование. Чем длиннее перечень, тем больше вероятность выхода из строя его элементов.

Для индивидуального дома подходит система ТТ с глухим нейтрали и подсоединением токопроводящих частей приборов к независимому заземлению. Оно чаще всего делается модульно-штыревым.

УЗО размещают в щите. Применяют четырехполюсные и двухполюсные устройства в зависимости от того, какие подключаются потребители: однофазные или трехфазные. Принцип каскадного включения остается, но схема получается сложней. Ввод делается трехфазным, а потребителей гораздо больше, чем в квартире. Общие правила подключения защиты те же, что и в квартире.

В частном доме часто применяют , совмещающие в себе функции УЗО автоматического выключателя. Его преимущества следующие:

• меньше места в щитке;
• простота установки;
• срабатывание по причине утечки, короткого замыкания или перегрузки;
• цена ниже, чем у двух отдельных устройств, функции которых он объединяет.

Аналогично : с заземлением и без него, по селективному или неселективному способу. К ним также подключаются фаза и ноль цепи, который не допускается объединять с заземлением, поскольку токи в этих проводниках принципиально отличаются.

Дифференциальные автоматы в частном доме

Недостаток: при выходе из строя приходится снова покупать дифавтомат, что равноценно замене сразу двух устройств. Также не все умеют пользоваться таким сложным оборудованием и предпочитают обходиться одними автоматами. Но при этом подключение заземления к корпусам приборов без УЗО или дифавтоматов недопустимо. Обычные автоматы не обеспечивают скорости отключения сети, необходимой для безопасности человека.

Правила применения УЗО также актуальны для дифференциальных автоматов.

Подключение УЗО. Видео

Данное видео подробно расскажет про схему подключения устройства защитного отключения.

Действие устройства защитного отключения основано на ограничении времени протекания электрического тока через тело человека (путем быстрого отключения) при случайном прикосновении к находящимся под напряжением частям электроустановок. Некоторые схемы его подключения предусматривают также отключение сети сразу при возникновении тока утечки через провод заземления.

При правильной установке и обслуживании УЗО обеспечивают безопасное пользование электроприборами в квартире и доме. Надежными являются электромеханические устройства , соответствующие требованиям ГОСТов.

УЗО необходимо в современном жилье, поскольку его стоимость неизмеримо ниже, чем у современной бытовой и электронной техники, которая может выйти из строя, но важнее всего является обеспечение электробезопасности.
