Калитка из профнастила своими руками это не трудно. Калитка из профнастила своими руками: от закупки материала до установки замка Каркас калитки для забора из профнастила

Профлист – во истину универсальный строительный материал. Мы уже рассказали о многих его качествах, касательно применения в сфере создания кровель. Теперь же, считаем нужным осветить еще одну сферу использования металлопрофиля – изготовление калитки из профнастила своими руками.

Минимальный набор инструментов

Болгарка. В качестве насадки – круг по металлу.
Сварочник. Для непрофессионала отличное решение – инверторный аппарат на 160-200 А.
Чертилка. Чтобы металлоконструкция получилась ладной, геометрически правильной и функциональной, она изначально должна быть хорошо размечена, а затем разрезана на нужные элементы. В такой работе нужно использовать чертилку – линии получатся четкими и понятными, тогда как карандаш ложится неровно, да еще и стирается.
Шуруповерт. Именно с его помощью материал буде фиксироваться на саморезы.
Садовый бур. Диаметр – 20-30 см. Такую узкую яму вручную лопатой выкопать крайне затруднительно, а для более широких отверстий потребуется больше песка, щебня, цемента. Одним словом, это невыгодно.
Лом. Щебень в процессе установки несущих столбиков придется утрамбовывать.
Бетономешалка. Это по желанию, ведь объемы замешивания раствора относительно небольшие. Можно это сделать за несколько раз в ведре, используя дрель или перфоратор со специальной насадкой – строительным миксером.
Рулетка.
Линейка.
Угольник.

Какими должны быть размеры калитки?

Но, если руководствоваться общепринятыми принципами, то технические параметры будут следующими:

Ширина – оптимально 1 метр. Если сделать меньше, то неизбежно возникнут проблемы с проносом габаритных вещей. Конечно, можно открыть ворота, но это дополнительные затраты времени. Одним словом, калитка уже 1 метра – это неудобно.
Высота – произвольная. По логике должна соотносится с высотой забора, он в свою очередь согласно нормативам СНиП, не должен быть выше 220 см.
Глубина ямы для столбов. Как правило, она равна 1 м.

Совет! Касательно варианта углубления под монтаж столбов существуют следующие правила: если грунт тяжелый, то достаточно 70 см, в пучинистых грунтах нужен, как раз 1 м. Опять же дно ямы должно находиться ниже точки промерзания.

Прежде, чем приступать к устройству калитки: важные нюансы

На высоте 90 см утраивается ручка и замок. Смещение вниз-вверх для удобства пользования допускается.
Отступив от нижнего края и верха калиточного полотна по 25 см привариваются навесы.
Отличный формат столбов под калитку – элементы из профтрубы. Сечение может быть 60 х 60 мм или 80 х 80 мм. На практике встречается производство каркаса калиток из профтрубы сечением 40 х 20 мм, однако конструкция будет более жесткой и устойчивой при использовании материала 40 х 40 мм. К тому же, в этом случае без особых усилий будет врезан узкопрофильный замок.

Важно! Даже, если вы будет изготавливаться калитка для забора из профнастила своими руками очень простой конструкции, предварительно должен быть разработан чертеж. Пусть это будет эскиз «от руки», однако с четко обозначенными размерами и указанием дополнительных конструкционных элементов.

Изготовление/монтаж калитки: 3 шага

Шаг #1 Опорные стойки

Как было обозначено выше, для устройства опор могут использоваться металлические трубы. Как другие варианты рассматриваются каменные или кирпичные конструкции.
В процессе устройства, при любом инженерном выборе, стоит внимательно следить за соблюдением строго вертикального положения. В противном случае неизбежен перекос калитки, а значит и функциональность готового изделия.
Чтобы при эксплуатации калитки стойки не проседали, правильным будет устройство фундамента (глубина от 0,7 м). В яму вертикально устанавливается стойка, затем заливается раствор – мелкий щебень + песок + цемент. Период полного застывания, когда уже можно будет приступить к дальнейшему монтажу – 10 дней.

Совет! Установить опорные стойки абсолютно вертикально, как того требует технология, можно, если между ними вверху приварить металлический прут/тонкую трубу для жесткой фиксации.

Шаг #2 Каркас

Для каркаса используется труба. Чтобы ее «раскроить» на нужные детали потребуется болгарка и сварочный аппарат.
Если труба не новая, то перед началом работ с нее удаляется окалина, ржавчина или иные дефекты. Выполняется это с помощью металлической щетки-насадки на болгарку.
Очищенная труба сначала обезжиривается растворителем, а затем грунтуется антикоррозийным составом.
На трубе отмечаются размеры заготовок.
По меткам выполняется нарезка, причем срез должен выполняться под углом 45 градусов. Эта фаска позволит выполнить более качественный сварной шов. Он, после декоративного оформления готового изделия, будет практически незаметным.
Итак, после разметки и нарезки у нас получилось две продольных детали по 1,75 м и две поперечных – по 1,0 метру. Сначала они точечно свариваются прихватками с шагом 20-30 м. При этом необходимо контролировать, чтоб все элементы, в том числе и центральная поперечная труба, был относительно друг друга строго перпендикулярны.
При желании прочность каркаса можно усилить за счет прокладки диагональных деталей. Как вариант увеличение прочностных параметров можно достичь за счет выполнения внутри основной рамы дополнительного каркаса из той же самой трубы. Чтобы в процессе изготовления жесткой основы калитки от перегрева при сварке не было искажения каркаса, прихватки нужно выполнять в шахматном порядке.
Когда каркас готов, производится установка дополнительных деталей – ручки, пластин для монтажа замка (по необходимости), навесов.

Важно! Габаритная тяжеловесная конструкция калитки – это не только высокая прочность, но и быстрый износ замка и петель. Если предполагается, что объект в высоту будет больше 2 метров, то в верхней части каркаса рекомендуется устройство вставки с перекладиной. Такая конфигурация позволит снизить нагрузку на опоры.

Шаг #3 Калитка

Ну, а теперь непосредственный ответ о том, как сделать калитку из профнастила своими руками.

По завершении сборки, тщательно зачищаются все сварочные швы, затем места соединений вскрываются антикоррозийным составом. Каркас окрашивается.
С помощью саморезов или заклепок, заранее подготовленный по размерам лист профнастила крепится к каркасу.
Шаг расположения крепежных элементов – на усмотрение домостроителя. Это может быть в каждую волну, а можно через одну. А вот к поперечной перемычке обязательно прикрепляется в каждую волну.
Непосредственная установка калитки выполняется или благодаря обычным железным петлям, или модным в последнее время полимерным завесам.
Если стойки-опоры – это железные столбы, то завесы способом сварки крепятся просто к ним. Если же в будущей конструкции планируется устройство стоек из натурального камня или того же кирпича, то к ним предварительно закрепляется труба, которая в свою очередь крепится дюбелями или анкерами.
Готовая калитка навешивается на свое место и проверяется ее функциональность, а также работа замка.
С «изнаночной» стороны из уголка приваривается ограничитель. Это не определит направление открывания калитки.
Посредством поворотных планок прикрываются зазоры межу стойками и полотном.
Все рабочие элементы, кроме полотна еще раз обезжириваются и покрываются антикоррозийной грунтовкой.

Внимание! Еще на этапе планировки нужно учесть тот факт, что от полотна калитки до наземного покрытия двора должно быть расстояние не меньше 1 метра. Этот рабочий зазор позволит нормально пользоваться калиткой даже при снежных заносах и наледи в зимний период.

Монтаж замка

По большому счету в калитку вставляется любой замок, предназначенный для наружных дверей. Главное, чтобы его внутренняя начинка не боялась коррозии. Злоупотреблять массивностью не стоит – это же не секционные гаражные ворота. По мнению профессионалов, отличным решением будет использование специальных узкопрофильных замком, монтаж которых не вызывает затруднений практически ни у кого.

Алгоритм установки замка следующий

Разметка прорези соразмерной величине корпуса замка, отверстия для сердечника, ручки, саморезов.
Отверстия круглой формы сначала высверливаются, а затем доводятся шарошкой.
Прорезь под корпус выполняется так: 2 вертикальных прореза + 1 диагональный. Стальные треугольники отгибаются и отрезаются. Для доводки краев используется напильник.
Для быстрой и точной разметки расположения ответной части замка, ригель намазывается зубной пастой. Выполняется закрывание открывание. На столбе останется отпечаток, который и укажет место расположение паза.
Установка накладок выполняется после обшивки каркаса профлистом.

В принципе, это все, что нужно знать для самостоятельного устройства калитки из профнастила. В завершение, традиционное тематическое видео.

Как сделать калитку из профнастила своими руками? Если в вашем распоряжении есть сварочный аппарат, болгарка и шуруповерт — эта работа не покажется слишком сложной. Инструкция по порядку ее выполнения — к вашим услугам.

Размеры

Начнем с перечисления основных параметров, которые понадобятся вам при изготовлении калитки и вообще ограждения :

Оптимальная ширина самой калитки — один метр. При меньших габаритах проема у вас могут возникнуть проблемы с проносом, к примеру, габаритной мебели.
Максимальная высота ограничена разве что самим забором: согласно действующим СНиП со стороны улицы или проезда он не должен быть выше 220 сантиметров.
Столбы забора обычно заглубляются в грунт примерно на метр.

Полезно: все зависит от типа грунта. В тяжелых грунтах вполне достаточно и 70 сантиметров; метровые ямы обычно роются в слабых и пучинистых грунтах. В любом случае желательно заглубить столб ниже точки промерзания.

Типичная длина секции забора — 2,5 — 3 метра.
На склоне желательно делать перепад высоты между соседними секциями не больше 10 процентов их высоты. Кроме того, стоит террасировать полосу под забором: конструкция будет смотреться куда аккуратнее. Заодно под ней не останется просветов, через которые ваш двор смогут посещать соседские кошки и собаки.
Ручка и замок обычно монтируются на высоте около 90 сантиметров. Впрочем, небольшое смещение вверх или вниз не сделает пользование тем и другим неудобным.
Навесы привариваются в 25 сантиметрах от нижнего и верхнего краев полотна.
Столбы удобно изготовить из профтрубы сечением от 60х60 до 80х80 миллиметров . Практикуется изготовление калиток из профнастила с каркасом из трубы 40х20 мм; однако размер 40х40 сделает конструкцию более жесткой, а заодно позволит без лишних телодвижений врезать в каркас узкопрофильный замок.

Инструменты

Калитка для забора из профнастила своими руками потребует при изготовлении определенного минимума инструментов:

Сварочный аппарат. Оптимален инверторный сварочник (ток 160-200 ампер).
Болгарка с режущим кругом по металлу.
Чертилка. Для получения точных размеров и каркаса идеальной формы линии отреза должны быть очень тонкими. Кроме того, карандашные линии плохо заметны на поверхности стальной трубы и легко затираются.
Шуруповерт. Профилированный лист к профтрубе мы будем крепить саморезами по металлу.
Если столбы еще не установлены — для рытья ям наиболее удобен садовый бур диаметром 20-30 сантиметров. Лопатой настолько узкую яму просто не выкопать, а больший размер — это куда большее количество щебня, бетона и, как следствие, большая конечная цена проекта.
Для трамбовки щебня при установке столбов не помешает лом. Замешивать бетон удобнее в бетономешалке; но при небольших объемах ее прекрасно заменит дрель или перфоратор с насадкой-миксером. Ведро раствора замешивается этим нехитрым приспособлением за пару минут.
Угольник, рулетка и линейка.

Приступаем к работе

Стоит оговорить: мы рассмотрим простейшую конструкцию калитки для без каких-либо архитектурных излишеств. Калитки из профнастила с элементами ковки выглядят прекрасно, но куда сложнее в изготовлении и требуют определенных навыков.

Столбы

Если они не установлены — процедура в точности та же, что и для забора:

Натянув вдоль линии ограждения шнур, размечаем расположение ям.
Выбираем их с помощью садового бура. Если его нет — можно обойтись пешней и стальным черпаком с острыми краями.
Ставим столбы строго по отвесу и засыпаем основание щебнем. Убедившись еще раз, что столб стоит вертикально, трамбуем щебенку ломом.
Заливаем ямы жидким раствором с соотношением цемента и песка 1:3.

Каркас

Размечаем горизонтальные и вертикальные трубы и отрезаем их под углом 45 градусов, отчертив линии по угольнику.

Внимание: если вы используете профтрубу 20х40, широкой стороной она должна быть сориентирована перпендикулярно плоскости забора. Иначе наша калитка из профнастила получится слишком хлипкой, да и установить замок будет куда труднее.

Затем, выложив трубы на ровной поверхности, прихватываем каркас во всех углах. Промеряем диагонали: они должны быть строго одинаковыми. При необходимости выправляем каркас и провариваем углы окончательно.
Горизонтальную перемычку ввариваем, отрезав ее по месту. Заметьте, ее можно расположить не строго по центру, а чуть ниже или выше: удобнее будет, если прикрученная к перекладине ручка для калитки из профнастила окажется на высоте около 90 см от грунта.
Последними строго по будущей вертикальной оси привариваются навесы.
Установка каркаса
Она возможно лишь тогда, когда бетон в ямах частично наберет прочность — не менее чем через 3 дня.
Каркас калитки выставляется по высоте на твердое основание нужной высоты; затем навесы прихватываются к столбу. Убедитесь, что калитка открывается и закрывается без усилий, говорящих о перекосе навесов, и варите навесы к столбу окончательно.
Установка замка
В принципе на калитку можно поставить любой предназначенный для наружных дверей замок — лишь бы его внутренности не боялись коррозии. Слишком массивные конструкции ни к чему: все же мы изготавливаем не гаражные секционные ворота с калиткой.
Наиболее удобны в установке (и прекрасно защищены от попадания в механизм воды и пыли) специальные узкопрофильные замки для профтруб.
На фото — электромеханический узкопрофильный замок.
Монтаж несложен:
Размечается прорезь под корпус замка и отверстия для сердечника, крепежных винтов и ручки.

Круглые отверстия высверливаются и доводятся шарошкой.

Под корпус замка болгаркой делаются две вертикальные прорези, затем одна диагональная. Треугольники стали отгибаются наружу и отрезаются. Затем края доводятся напильником.

Расположение ответной части замка легко разметить, намазав ригель замка зубной пастой или губной помадой. Закройте и откройте замок — и на столбе появится отпечаток места, где должен находиться паз.

Накладки устанавливаются после того, как калитка будет обшита профлистом.

Обшивка профлистом
И здесь никаких сюрпризов:
Отрезаем лист по ширине.

Крепим 35-миллиметровыми саморезами края, сориентировав края листа по каркасу.

Натягиваем вдоль труб каркаса шнуры или рисуем карандашом линии.

Притягиваем лист через волну.

Осталось установить накладки замка — и можно пользоваться.
Работа завершена. Можно отмечать 😉
Заключение
Как видите, изготовление калитки из профнастила своими руками вполне реально и посильно. Видео в этой статье покажет вам основные этапы работы. Успехов в строительстве!

Если вокруг дома стоит надёжный забор из металлопрофиля, то вопрос о том, из чего делать калитку, решается сам собой. Установить калитку в проём уже существующего забора достаточно просто, если вы умеете работать со сварочным аппаратом и другими монтажными инструментами. Очень важно, чтобы калитка была лёгкой, надёжной и стойкой к атмосферным осадкам. И металлопрофиль полностью отвечает таким характеристикам.

Металлопрофиль для заборов и калиток - плюсы и минусы

Профнастил является одним из самых востребованных материалов для строительства калитки и других ограждающих конструкций.

Основные преимущества материала

Устойчивость к внешним факторам и коррозии. Профильные листы покрываются современными полимерными материалами, выдерживающими интенсивное воздействие ультрафиолетовых лучей, влаги и температурных перепадов.
Лёгкость и простота монтажа. Калитку из металлопрофиля можно сделать за один день, имея навыки работы со сварочным аппаратом. Её изготовление не требует создания сложных чертежей и схем.
Привлекательный внешний вид и широкий выбор цветов. Покрытие калитки легко подобрать в тон забору, воротам или отделочным материалам дома.
Длительный срок службы. Конструкция из профнастила прослужит более 50 лет.
Доступная цена по сравнению с другими облицовочными материалами.
Возможность строительства ограждений любой высоты, так как максимальная длина профлиста составляет 12 метров.
Отличные эксплуатационные характеристики. Металлопрофиль не нуждается в покраске и ремонте. Вымыть его можно обычной водой из шланга.

Недостатки

Невысокая степень звукоизоляции.
Небольшая толщина листа. Профнастил можно легко прорубить топором, деформировать при сильном ударе и даже согнуть руками.
Даже небольшие царапины приводят к появлению ржавчины на поверхности материала.

Поэтому, делая выбор в пользу профнастила, необходимо учитывать все плюсы и минусы этого материала.

Галерея ограждений, сделанных из профнастила

Забор, ворота и калитка из профнастила, выполненные в одном стиле, создают надёжное и красивое ограждение Забор, установленный на бетонном основании, будет служить намного дольше Декоративное покрытие профнастила бывает не только однотонным Профнастил можно дополнить декоративными элементами так, что ограждение издалека будет напоминать массивный бетонный забор Столбы для забора из профнастила можно сделать из металличесого профиля, бетона или кирпича Калитку из профнастила часто украшают коваными элементами С помощью стенового профнастила можно имитировать не только кирпич, но и натуральный камень

Подготовка к началу работ: чертежи и размеры каркаса

Стандартная ширина распашной калитки - 1 метр. При таких размерах можно будет без труда заносить на участок садовую, мягкую и корпусную мебель, а также другие большие предметы. Если ширина конструкции будет больше, то это может привести к быстрому износу и истиранию петель и, как следствие, деформации калитки.

Высота калитки не должна быть более 2–2,2 м. Если забор выше этих параметров, то низкая калитка будет выглядеть не совсем эстетично. Поэтому в проёме между стойками над конструкцией калитки можно установить металлические перемычки со вставкой из куска металлопрофиля.

Но если в доме живут люди ростом более 2 метров, то придётся устанавливать калитку большей высоты с усиленными петлями, а раму укреплять дополнительными поперечными металлическими рейками.

Калитку можно делать и без верхней перекладины, что существенно упростит задачу и решит вопрос с высотой конструкции.

Хороший профилированный лист должен быть не только оцинкованным с двух сторон, но и иметь полимерную защиту хотя бы на лицевой поверхности. Для устройства калитки можно выбрать материал с имитацией каменной или кирпичной кладки, а также с рисунком натурального дерева.

Для устройства калитки подойдёт материал с маркировкой «С» или «НС». Цифры после буквенного обозначения указывают на высоту волны профиля. Для облицовки калитки рекомендуют листы С20 и С21.

Металлопрофиль изготавливают из рулонной стали, поэтому он может иметь различную длину. Для монтажа конструкции лист можно использовать как в длину, так и в ширину. При покупке профиля учитывают толщину листа. Делать калитку из слишком тяжёлого материала не стоит, так как он будет создавать большую нагрузку на петли, но и слишком тонкий не подойдёт. Лист толщиной 0,45–0,5 мм будет оптимальным. Профиль 0,4 мм считается бюджетным вариантом.

Высота гофры является важным показателем прочности материала для устройства калитки и других ограждающих конструкций. Для облицовки калитки рекомендуют использовать профиль с шагом волны не более 21 мм.

В самом простом случае маркировка листа состоит из обозначения его типа, высоты волны и ширины листа

При маркировке на листе указываются параметры в такой последовательности:

высота профиля;
толщина листа;
ширина листа;
длина профиля.

Профнастил может покрываться порошковой краской или полимером. Второй метод гарантирует долговечность покрытия и насыщенность цветов. Лист может покрываться только с одной стороны или с двух, что обеспечивает более привлекательный внешний вид. Цветные полимеры имеют около 30 различных палитр.

Изготовление калитки из профнастила своими руками

Так как мы будем приваривать калитку к уже существующим опорам, то нам не придётся бетонировать стойки, что существенно облегчит и ускорит работу.

Перечень материалов и инструментов

Для монтажа калитки из профнастила потребуется минимум материалов и только самые необходимые инструменты:

металлопрофиль - лист С21–1150 с оцинкованным или полимерным покрытием - рабочая ширина 1 метр, длина 2 или 2,2 метра;
металлическая квадратная труба - сечение 40х24 мм;
две петли металлические дверные (можно полимерные) – ɸ30 мм;
засов и замок уличный врезной.
газо- или электросварка;
болгарка;
отрезной и шлифовальный круг по металлу;
шуруповёрт и мощная дрель;
заклёпочный пистолет;
краска и кисти;
отвес или строительный уровень, рулетка на 5 метров;
строительный угол;
набор отвёрток.

Этапы изготовления распашной калитки

Мы представляем способ устройства распашной калитки из металлических труб и обшивки из металлопрофиля непосредственно на опорные столбы.

Вначале размечаем место, где будем устанавливать калитку и делаем проём в заборе определённой ширины между двумя металлическими опорами. В будущем мы будем приваривать к ним трубы, которые будут составлять каркас калитки. Выбирая такую схему, мы изначально будем уверены, что готовая калитка точно подойдёт по всем параметрам. Тогда проблемы, которые возникают при сваривании калитки в другом месте, не появятся.
Свариваем предварительный каркас забора в соответствии с проведёнными замерами. Расстояние между опорами должно быть более 1 метра для того, получить калитку размером 1х2 метра. Во избежание деформации и крена каркаса его привариваем к опорным столбам в нескольких местах.
Привариваем к вертикальной стойке каркаса верхнюю часть петель. Это необходимо для того, чтобы видеть, на каком уровне они должны находиться.
Для усиления конструкции из труб монтируем посередине поперечину из такой же квадратной трубы. Все углы должны быть по 90°.
Проверяем их с помощью уголка или уровня.
После того как мы убедились, что каркас получился ровным и правильным, срезаем его в местах сварки и кладём на ровную поверхность.
Обрезаем болгаркой все лишние куски и ещё раз повторно провариваем все швы.
Затем с помощью болгарки и шлифовального круга зачищаем стыки.
После этого зачищаем места крепления сваркой нижних элементов петель на самих опорах, чтобы удалить ржавчину.
Привариваем нижний элемент верхней петли, затем навешиваем каркас и уже по месту привариваем вторую часть петли сверху. Если каркас калитки сварен правильно, то она будет свободно и легко открываться и закрываться.
Снимаем калитку и привариваем петли более тщательно, а затем зачищаем все швы. Во время сварки необходимо подкладывать асбестовый лист или обычный картон, чтобы искры и окалина не попали на профнастил забора.
Размечаем место для врезного замка на каркасе калитки по чертежу и вырезаем его болгаркой. Замок и ручки устанавливаются на высоте 80–90 см от земли.
Вырезаем отверстия и прикручиваем ответную планку замка с помощью шуруповёрта. Проверяем работу замка, лёгкость открывания и закрывания калитки. Затем окрашиваем конструкцию защитной антикоррозийной краской.
Берём профнастил, предварительно отрезанный по размеру, и с помощью дрели и заклёпочного пистолета прикрепляем его на каркас калитки. В качестве альтернативы можно использовать кровельные саморезы.
Если предполагается установка накладного замка, который будет располагаться на внутренней стороне каркаса калитки, крепёжные отверстия под него располагаем на поперечной перекладине каркаса. В профлисте высверливаем отверстия методом «сверления по контуру», а затем дополнительно обрабатываем шарошкой. Для закрепления замка в поперечине конструкции и приваренной к ней пластине с помощью дрели со сверлом и специального метчика делаем резьбовое отверстие под установку винта.
Устанавливаем декоративные накладки с ручками на замок.
Делаем ограничитель для калитки. Для этого внутрь проёма устанавливаем металлическую болванку, которую отрезаем от трубы.

Собрать такую калитку с помощью напарника можно в течение нескольких часов.

Видео: как установить калитку из металлопрофиля своими руками

Видео: как врезать замок в калитку

Установка звонка на калитку

Звонок, который будет работать от батареек или аккумуляторов, является наиболее надёжным и удобным в использовании. Также такие звонки могут работать от стационарного радиоприёмника. В среднем расстояние от калитки до звонка составляет около 130 метров. Основная часть прибора устанавливается внутри дома на стене.

Беспроводной звонок состоит из двух частей, одна из которых устанавливается на калитке, а другая - в доме

Работает приёмник от сети 220 В или на аккумуляторах. Выбирая звонок, необходимо учесть такие нюансы, как:

наличие разных мелодий;
эстетичный вид;
хорошая подсветка;
дополнительные крепежи (не считая липучки);
вес звонка (он должен быть до 50 г);
соответствие заявленному изготовителем температурному режиму работы;
защита от УФ-лучей, мороза, снега и дождя.

Перед покупкой надо проверить, что радиус действия звонка соответствует расстоянию между калиткой и домом. Не имеет смысла брать мощный прибор с радиусом действия 150 метров, если дом находится в 50 метрах от калитки, но и слабое устройство на 20 метров в этом случае также не подойдёт. Беспроводные звонки обычно имеют функцию отключения звука, которая будет полезна в ночное время. Корпус уличного звонка должен быть прочным, компактным и герметичным.

Звонки, которые производятся для работы в регионах с максимальной низкой температурой, оснащаются незамерзающими аккумуляторами. Оптимальным вариантом будет, если уличная кнопка сможет работать в диапазоне от -20 до +35 °C, а сам приёмник - от 0 до +35 °C.

Установка звонка

При установке звонка на калитку имейте в виду, что радиус действия, который был заявлен производителем, подразумевает открытую территорию без преград. При наличии промежуточных сооружений радиус приёма существенно сократится. Поэтому надо выбирать точки, между которыми нет бетонных и металлических конструкций.

Существенно сокращается радиус работы звонка, если рядом находится оборудование сетей GSM.

В количественном отношении зона приёма снижается:

на 10–20% для гипсовых и деревянных сооружений;
на 25–40% для кирпичных стен;
на 40–85% для изделий из железобетона.

Современные беспроводные звонки часто комплектуются дополнительными повторителями сигнала для увеличения дальности работы.

Этапы монтажа

Выбираем для установки кнопки оптимальное место: под козырьком опорного столба, сбоку на планке каркаса металлопрофиля и т. д.
Если звонок имеет на задней части корпуса двухсторонний скотч, то можно просто снять защитную плёнку и прижать корпус к отмеченной точке установки. Перед этим надо хорошо обезжирить поверхность специальным раствором.
Если вы не доверяете скотчу, то можно прикрепить корпус саморезами. Обычно в нём предусмотрены специальные отверстия. Если они будут делаться в профнастиле, то их надо обязательно обработать антикоррозийным составом.
Для крепления звонка к металлопрофилю используем специальные саморезы особенной формы, выполненные из оцинкованной стали. После крепления корпуса все места саморезами и полотном обрабатываем тщательно герметиком. Так как профлист представляет собой многослойное изделие с защитными слоями, то любое «вторжение» в них может привести к появлению преждевременной коррозии.
На аккумуляторном звонке нужно будет иногда менять батарейку. Для этого надо снять корпус и заменить источник питания.
Базовую станцию мы устанавливаем внутри дома над входной дверью или в другом удобном месте. Стационарный приёмник просто закрепляем на стене, повесив его на гвоздь. Сетевые приёмники надо вешать рядом с розеткой. Самые дорогие модели звонков оснащены пальчиковыми или аккумуляторными батарейками с длительным сроком службы.

Видео: как защитить кнопку беспроводного звонка от вандалов

Сделать калитку из профнастила довольно просто, поэтому её можно легко собрать своими руками, не прибегая к помощи мастеров. Используя минимум материалов и необходимый инструмент, можно за один день сделать калитку для забора и ворот своего дома. Она прослужит вам достаточно долго, если не будет подвергаться сильным механическим и физическим воздействиям. Особенно это касается самого профильного листа, так как он является самым уязвимым звеном указанной конструкции.

В любом заборе должен быть вход. Для въезда машин делают ворота, для прохода людей — калитки. Их делают на каркасе из дерева или металла, заполнение подбирают такое же как в ограде или что-то оригинальное. Если вход между двух кирпичных стен, заполнение можно выбрать по своему вкусу. Причем сделать калитку своими руками не так и сложно, во всяком случае, некоторые несложные варианты.

Устройство

Калитка состоит из опорных столбов и дверного полотна на раме, которое крепится к столбам при помощи петель. Столбы могут быть кирпичные (каменные), деревянные или металлические. В кирпичные при кладке замуровывают небольшие куски толстого металла или толстый металлический прут, к которым впоследствии приваривают раму.

Металлические столбы делают из круглой или профилированной трубы с толстыми стенками. Круглые трубы используют все реже: к ним сложнее приваривать, крепить что-либо. Профилированная труба при том же сечении (диагональ по сравнению с диаметром) и толщине стенки выдерживает большие ветровые нагрузки, к плоским граням проще приваривать или крепить при помощи саморезов, болтов. Поэтому именно ее все чаще используют при устройстве калиток. Еще один вариант — к каркасу из профильной трубы приварить металлический уголок. В этом случае заполнение получится как бы в рамке.

Деревянные столбы обычно используют если . Чаще всего столбы — это сосновый брус, обработанный защитными пропитками. Они предотвращают (или замедляют) разрушение древесины. Но бывают и такие случаи, когда столбы ставят металлические, а калитка и ограда при этом деревянные. Это потому что древесина в земле быстро сгнивает, даже после защитной обработки.

Немного о конструкции опорной рамы. Это может быть просто два столба вкопанных в землю - вариант подходит, если грунт не склонен к пучению (пески, супеси, плодородные, но не глинистые почвы).

Для пучинистых грунтов (глина, суглинки) желательно чтобы столбы были соединены вверху и внизу. В таком случае вероятность перекоса калитки после зимы очень мала. Если вы не хотите делать порожек в проеме, нижнюю перемычку можно опустить ниже уровня земли (на штык–полтора). Ее надо будет тщательно покрыть антикоррозионным составом, прогрунтовать, и покрасить в несколько слоев. А еще чтобы избежать перекоса, следует закапывать столбы ниже уровня промерзания хотя бы на 15-20 см.

Каркас калитки делают из металлической трубы или деревянных брусков. Древесина используется для деревянных заборов, металл — во всех остальных случаях.

С каркасом из профильной трубы с профлистом, металлом…

Самый, пожалуй, универсальный вариант калитки — с каркасом из профильной трубы или металлического уголка. На металлическое основание можно прикрепить любой материал заполнения: древесину, листовой металл, профнастил, плоский шифер, поликарбонат, сетку-рабицу, металлические пруты, кованные или гнутые элементы… сделать комбинацию из нескольких материалов. Вариантов очень много, если хотят сделать калитку, обычно подразумевают именно квадратную трубу, а оформление подбирают в одном стиле с оградой.

Каркас из профильной трубы. Заполнение — холодная ковка и древесина

Размеры и материалы

Для калитки со сплошным заполнением (древесины, листовой металл, профлист и т.д.), для столбов берут профилированную трубу сечением 60*60*3 мм. Более толстые стенки брать можно, более тонкие — лучше не надо. Для рамы обычно используется прямоугольная труба 40*20*2,5 мм. Прочности этой трубы достаточно для средних ветровых нагрузок. При небольших ветровых нагрузках можно стенку взять 2 мм, но варить будет сложнее. . Если ветра более сильные, можно или увеличить толщину стенки, или использовать прокат большего сечения: 40*30 или 40*40, даже 40*60.

Высота калитки с верхней перекладиной обычно около двух метров, без перекладины — от 1,2 м. Низкие обычно делают во внутренних заборах, разграничивающих участок или в полупрозрачных невысоких наружных оградах. Для глухих высоких , древесины, плоского шифера более характерна высота на уровне забора. Ширина калитки — минимальная 90 см, оптимальная 100-110 см.

Еще стоит поговорить о том, на какую глубину закапывать столбы. Стандартное решение — на 15-20 см ниже глубины промерзания . Исходя из этого числа и высоты калитки изготавливают столбы.

На УШМ (болгарку) ставим наждачный круг по металлу, зачищаем все места сварки, убирая ржавчину и т.д. Кстати, делать все это удобнее когда калитка стоит на месте. Если ее снять, работать будет не так удобно, придется ее переворачивать, ходить вокруг нее кругами…

Чтобы каркас калитки долго не облезал, обработаем его преобразователем ржавчины, потом грунтовкой. Далее можно крепить профлист. Его надо отрезать по размеру, примерить.

А это уже конечный результат: решили сделать калитку, сделали…

Однозначно придется где-то подрезать, чтобы все открывалось. Поэтому для начала отрезанный лист крепим буквально на четыре самореза — по углам, наносим отметки — где что подрезать, снимаем, отрезаем, снова примеряем. Когда добились нормальной работы, можно крепить «на века».

Деревянная калитка для дачи

Заборы на дачах редко представляют собой неприступную преграду. Обычно это не слишком высокие деревянные заборчики. Для такой ограды имеет смысл сделать калитку из дерева. Есть совсем простая, без затей. Нужны будут только сухие доски (при условии, что столбы уже есть).

Если нет деревообрабатывающих станков (рейсмуса, фрезера), проще купить обрезную доску нужных параметров. Ширина/толщина досок произвольная, как и расстояния между планками. Чаще всего используют сосновую доску шириной 6-10 см и толщиной около 2 см, расстояние между планками — 2-6 см. Можно и больше, и меньше — зависит от желаемой степени «прозрачности».

Доски желательно иметь сухие. Камерой сушки вряд ли кто будет использовать, но выдержанные пару лет или хотя бы полгода-год (влажность порядка 25%) — это уже отлично. Чтобы древесина дольше не разрушалась, ее необходимо обработать защитными пропитками. Сейчас есть составы, которые защищают даже древесину, которая лежит на земле (защитные пропитки для дерева, находящегося в непосредственном контакте с землей). Но некоторые из них придают древесине посторонний оттенок (чаще всего зеленоватый, оливковый). Если калитку собираетесь красить, это не страшно. Если же собрались использовать светлый лак, обратите внимание на этот момент.

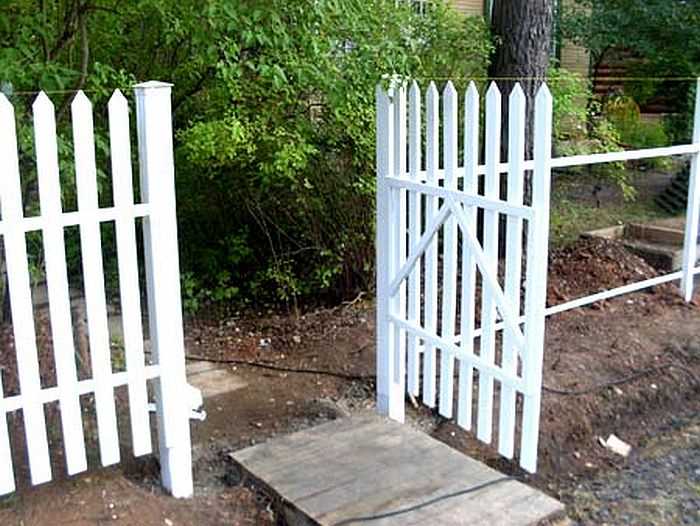

Простая садовая калитка

Это самая простая калитка которую может сделать обычный человек, не плотник. Если вы умеете пилить, держать в руках молоток, забивать гвозди, все получится. Ничего более сложного делать не придется.

Берут две планки или два бруса (параметры зависят от веса калитки). По длине они равны ширине будущей калитки. Эти бруски укладывают поперек. Расстояние между ними — немного меньше высоты калитки. Имеет смысл расположить их на том же расстоянии, как и тетивы на прилегающем заборе (как на фото выше). Тогда калитка будет смотреться частью ансамбля.

Обработанные и высохшие доски-штакетины выкладывают с заданным расстоянием на поперечины. Чтобы выдержать расстояния было проще, можно использовать обрезки одинаковой длины, проложив их между досками (можно и спичечный коробок, если вас устраивают его размеры). Берем гвозди (два на планку вверху и два внизу) и крепим доски к каждой поперечине.

После того как все планки прибиты, переворачиваем полотно калитки, примеряем укосину, очерчиваем линии, по которой надо укосину обрезать. Ножовкой отпиливаем лишнее, ставим на место, крепим — по два-три гвоздя с обоих сторон. Теперь крепим каждую доску к укосу. Это придает калитке дополнительную жесткость.

Петли выбираем металлические, можно — амбарные. Они есть небольших размеров, как раз для дачных калиток. При желании, крепят их к лицевой части калитки — они придают некую изюминку. С таким же успехом можно их закрепить и с тыльной стороны.

Как сделать калитку из досок: правильная конструкция

Выше описан простой садово-дачный вариант, но есть конструкция посложнее и понадежнее. Тут потребуются минимальные плотницкие навыки: собирается она на соединение шип/паз. Эта деревянная калитка состоит из двух реек обвязки большей толщины, двух перекладин (верхней и нижней) и подкоса. Толщина верхних перекладин и штакетин (вертикальных планок) одинаковая, а толщина реек обвязки в три раза больше (толще можно, тоньше — нет). Например, штакетины, перекладины и укос имеют толщину 20 мм, рейки обвязки — 60 мм.

В рейках обвязки вырезается паз, на концах перекладин — шип. Соединение промазывается столярным клеем, зажимается в тиски. Укос можно установить также — на шип и паз, но он получается сложной формы, приходится на соединение. Поэтому чаще его просто крепят на гвозди - так проще. После того как рама собрана, прибивают штакетины. Их можно прибивать со стороны двора или со стороны улицы. Вместо гвоздей можно использовать болтовые соединения, в этом случае крепеж служит еще и украшением. Имеет смысл поставить нержавеющие или бронзовые заклепки.

Фото красивых калиток

Сделать калитку не обычную, а красивую — это не так уж и сложно. И далеко не всегда для этого требуются дорогие материалы. Что всегда необходимо — это фантазия. Тогда даже велосипед, лопата, сучок или кирка — материал для эксклюзивного дизайна.

Из самых разных материалов… даже из сучков

Древесина и кованные элементы — беспроигрышная комбинация

Главный компонент — фантазия

Сделать пару вырезов в досках… оригинальная деревянная калитка готова!

Велосипед, колеса, лопата — все материалы для изготовления калиток

Даже калитка из профнастила может быть оригинальной

Ворота и калитка из профнастила относятся к категории бюджетных: не так много времени и материалов занимает их изготовление. Правда, если выбрать модель обычных распашных ворот без художественных дополнений. Есть еще варианты с элементами ковки, тут уже сложность работ больше, затраты намного выше. Простые распашные ворота из профнастила своими руками изготовить может даже сварщик-любитель: швов мало, они простые.

Конструкции створок

Даже в такую незамысловатую конструкцию, как створка ворот или калитка можно сделать по-разному, причем вариантов немало. В первую очередь различается расположение перемычек:

наискосок;
горизонтально;
крестообразно.

Каждый способ проверен и работает, обеспечивая достаточную степень жесткости. Тут выбираете то, что кажется вам более правильным или надежным.

Есть разница в конструкции самих ворот — со стационарной рамой (верхней перекладиной) или без. С рамой ворота более стабильны, но тогда есть ограничения по высоте: не смогут заехать во двор высокие машины — грузовые или спецтехника. При грамотном усилении стоек (столбов) и нормально сделанных створках (с усилением по углам) ворота без рамы будут тоже надежны.

При установке ворот с рамой расход металла больше — на длину перемычки, но при этом можно дополнительно столбы не усиливать: нагрузка на них меньше.

Чтобы удобнее было крепить профлист, по наружному (иногда, внутреннему, как на рисунке выше) периметру створок приваривают тонкостенный металлический профиль шириной 1 см. Это нужно учитывать при определении размеров заготовок под створки.

Чтобы сделать конструкцию как можно более жесткой, чтобы она не «гуляла» и не шумела при ветре, в углах делают усиление. И снова способов два. Первый — приварить вырезанные из листового металла уголки.

Второй — поставить короткие угловые укосины из той же трубы, что варили каркас створок.

Есть разница и во врем сборки: с местах стыков трубы соединяют под углом 45° или просто встык. Профессиональнее — под 45°, проще — встык. Некоторые способы сборки вообще не предусматривают возможности соединения под углом (если собирается цельными обе створки, и только навешенные на столбы они распиливаются на две части).

Еще одна тонкость, которая зависит от количества снега зимой. Как видите на фото, нижнюю планку створок поднимают на разную высоту от земли — где-то на несколько сантиметров, где-то на 20 см и выше. Зависит от высоты снежного покрова зимой: если навалит снега, а ворота от самой земли, вы их не откроете. Чтобы летом в этот зазор не лазила всякая живность, после схода снега на саморезы прикручивают планку, поздней осенью ее снова снимают.

Материал для ворот берут тот же, что и для , крепят его на такие же саморезы. Перед началом работ металл нужно подготовить: снять всю ржавчину (болгаркой с металлической щеткой), загрунтовать «Антиржавчиной» и покрасить. После высыхания можно приступать к работе.

Фотоотчет об изготовлении и установке ворот

Это один из вариантов того, как можно сделать ворота из профнастила своими руками. Технология не лучшая, но и не худшая: все функционирует без проблем на протяжении уже шести лет.

К установленным столбам 80-80 мм приварены петли, ответные части приварены на требуемом расстоянии на вертикальных частях стоек из трубы 40*40 мм — на правой и левой. Стойки навешиваем на петли на столбе, подкладываем между ними и столбами нужной толщины прослойку и фиксируем струбциной.

Отмеряем требуемую высоту и обрезаем излишки, сверху к стойкам, не к столбам, привариваем поперечину из той же трубы 40*40 мм. Качество сварки на этом этапе неважно. Мы пока прихватываем детали, не заботясь о тщательности наложения шва — его потом доведем до нормы. Главное чтобы все было ровно и держалось вместе. Потому точками прихватываем в нескольких местах.

Точно также прихватываем трубу по низу.

Находим середину поперечных балок. От середины в обе стороны откладываем по 3 мм. Делаем четкие отметки. Замеряем расстояние между верхней и нижней балкой, отрезаем два отрезка, привариваем по отметкам (между двумя вертикальными трубами должен остаться зазор в 6 мм).

Замеряем расстояние между двумя стойками одной половины ворот. Они должны быть одинаковыми, но лучше измерять отдельно. Отрезаете трубы нужной длины и прихватываете их на нужной высоте. Если требуется больше поперечин — устанавливаете и их.

По отмеченному центру болгаркой вверху и внизу делаем сквозные пропилы, разделяя ворота на две половины. Так очень просто мы получили ворота, которые будут открываться и закрываться без особых проблем.

Каркас створок ворот готов. Его снимаем, укладываем на ровную горизонтальную поверхность и хорошо провариваем швы. Вот тут уже качество сварки важно, следим за наполненностью ванны, стараемся не прожечь дыры. Готовые швы зачищаем, грунтуем, красим.

Приступаем к сборке опоры для крепления профильного листа. Для уменьшения парусности его разрезали на две части, так что лист не цельный, а резаный. Для этого используем профилированную трубу 20*20 мм. Ее нарезаем на отрезки нужной длинны, так, чтобы можно было закрепить по внутреннему периметру.

Выставляем их в одной плоскости с наружной частью — прикручиваться лист будет изнутри. Крепим на саморезы, предварительно просверлив отверстия требуемого диаметра.

Готовый каркас красим — внутри светло-серой краской, снаружи — красно-коричневой, в тон окраске профнастила. Оставляем сохнуть.

Приступаем к монтажу профлиста на ворота. Его нарезают чуть меньшего размера, чем основная рама — по периметру на 2-3 мм должен быть отступ. Укладывают на подготовленные опоры и крепят изнутри по периметру на саморезы.

Монтаж профлиста на ворота

Можно брать специальные, со шляпками и прокладками, но посадили на обычные.

Для экономии использовали обычные саморезы по металлу

Можно сказать, что ворота готовы.

Осталось установить запоры. Можно, конечно врезать замок и ручку, но качество недорогих очень низкое, а брать дорогие — на данный момент непозволительная роскошь. Потому из остатков труб и арматуры сварены засовы. Они точно работают при любых условиях.

Один (верхний) посажен на саморезы с ответной частью на створки, два нижних прикреплены к стойкам. В грунте в нужных местах пробурены небольшие лунки, в которых забетонированы отрезки круглых труб, диаметр которых больше диаметра стержня. Калитка сделана по той же методе, только в нее врезан замок.

Готовые ворота из профнастила своими руками

При такой технологии изготовления створки ворот гарантированно открываются и закрываются. Если и были некоторые перекосы при установке столбов, они учитываются. При пошаговом изложении весь процесс не выглядит сложным, да так оно и есть. Если варить все части отдельно, геометрия должна быть идеальной, да еще приходится следить за тем, чтобы трубу при сварке не повело. Несколько разных технологий изготовления ворот из профнастила смотрите в следующем разделе, где собраны видео уроки.

Как сделать ворота из профнастила: видео-уроки

Если работа новая, то даже после фото-отчета могут остаться вопросы. Некоторые из них могут прояснить видео-уроки по теме. Для начала повторение технологии, описанной выше: собираем каркас прямо на установленных столбах.

Та же технология, в последовательности фото.

Второе видео о том, как правильно варить каркас при соединении труб под углом 45°. Подход профессиональный.

У тех, кто не сталкивался со сваркой ворот или дверей ранее, могут возникнуть вопросы о том, как приварить петли. Не так это просто, как кажется. Смотрим следующий видеоурок.

Более точное объяснение того, какие движения совершать во время приваривания воротных петель, куда направлять электрод и остальные нюансы смотрите в следующем видео.
