Столбчатый фундамент своими руками. Технология создания столбчатого фундамента своими силами Столбчатый фундамент для дома делаем сами

Если вы знаете, как построить столбчатый фундамент своими руками, смело можете приступать к возведению любой постройки на своем загородном участке, начиная от небольшой теплицы или беседки и заканчивая огромным деревянным домом.

Столбчатый фундамент – особенности и разновидности

Когда планируется построить жилой дом из дерева, какое-либо хозяйственное строение, баню или гараж, возникает вопрос, какой тип фундамента выбрать для них. Любой человек хочет потратить поменьше средств на такое мероприятие и при этом получить по-настоящему надежное основание для будущей постройки. Оптимальным вариантом в этом случае считается обустройство фундамента столбчатого типа. Он является самым простым в исполнении и относительно недорогим.

Интересующее нас основание подходит для или иного объекта, который не оказывает сильного давления на грунт и не имеет подвальных помещений.

Возводить тяжелые бетонные или кирпичные конструкции на таком основании не рекомендуется.

Устройство этого фундамента достаточно простое – некоторое число опорных столбов размещают на земле в местах, на которые при окончании строительства дома либо другого объекта будет направлена основная нагрузка. К подобным местам относят:

• простенки;
• углы сооружения;
• участки пересечения стен;
• тяжелые несущие балки.

Столбчатый фундамент своими руками допускается делать из натурального камня и дерева, бутобетона, кирпича, бетона, стальных и асбестовых труб, буронабивных свай. Он бывает сборным и монолитным. В первом случае сырьем для его возведения служит «смесь» камней, кирпичей и блоков из железобетона. Монолитное основание делается из армированного бетона, обеспечивающего повышенную прочность фундамента.

Столбчатые конструкции принято, кроме того, подразделять на два типа, учитывая степень промерзания земли, на которой он устанавливается, и непосредственно вид грунта. С этой точки зрения фундамент бывает:

• Мелкозаглубленным – столбы монтируют в землю на 0,4–0,7 м. Такое основание специалисты советуют делать при возведении построек на скалистой либо песчаной почве.
• Заглубленным – закладка опор осуществляется на глубину, которая ниже на 0,5–1 м отметки замерзания грунта в конкретной местности. Заливка и устройство такого основания рекомендовано для водянистых и глинистых грунтов, где всегда имеется опасность размывания фундамента.

Заметим, что столбчатый фундамент своими руками строится по одной технологии. Далее мы рассмотрим, как самостоятельно сделать столбчатое основание с применением различных материалов.

Подготовка к обустройству столбчатого основания – важные советы

Для начала необходимо определиться с типом грунта, который имеется на вашем участке, где планируются строительные работы. Проанализировав его, вы сможете выбрать вид основания и глубину установки опорных столбов (смотрите выше). Для легкой беседки достаточно будет заглубить фундамент на 0,4–0,5 м и сделать его из древесины либо асбестовых трубных изделий. А вот сравнительно большой деревянный дом потребуется ставить на более глубокое (около 1 м) и мощное основание, например, из бетона.

После этого нужно подсчитать число столбов, которые пойдут на устройство фундамента. Они обязательно должны присутствовать в центре и под всеми углами любой постройки (даже если она, по вашему мнению, совсем маленькая). Действительно надежное основание для строения будет вам гарантировано при расположении столбов через каждые 2 м (по вертикали и по горизонтали) сооружения. Высоту опор обычно берут на 0,3–0,5 м выше уровня почвы. Ее можно и увеличить, когда имеется вероятность большого количества осадков и подтоплений.

Далее приступаем к очистке участка земли, на котором планируется заливка фундамента. Эти работы выполняем максимально тщательно – удаляем все неровности на грунте, убираем мусор, делаем гравийную подсыпку глинистой почвы. Затем создаем точечный план запланированного фундамента и отмечаем на нем места нахождения всех столбов.

От периметра будущей постройки также следует отойти с четырех сторон на 2 м, чтобы обозначить территорию, с которой нужно полностью удалить поверхностный земляной слой (сантиметров на 20–30). Делается это для исключения опасности прорастания под постройкой растительности. А на место, выбранное для строительства, обязательно необходимо насыпать гравий либо , после чего можно приступать к выкапыванию ям для монтажа опор столбчатого фундамента.

Опалубка для фундамента – как сделать быстро и правильно?

Наиболее распространенной и экономичной является опалубка из рубероида. Именно ее чаще всего обустраивают на частных подворьях при строительстве различных сооружений. Делается она просто:

1. Берем отрезок рубероида требуемой длины (ориентируемся на протяженность столба, а также добавляем немного длины на обрезки по уровню) и скручиваем его в два слоя в трубку. Накручивать материал лучше всего на шаблон, например, на трубу из металла (ее сечение должно быть около 20 см).
2. Надежно скрепляем полученную скрутку упаковочным широким скотчем. Иногда перед этим заготовку из рубероида дополнительно обматывают стрейч-пленкой, которая повышает величину жесткости, которую будет иметь опалубка.
3. Вынимаем из получившейся трубки шаблон. По сути, опалубка из рубероида готова!

Вместо рубероида можно использовать пергамин. Последовательность операций в этом случае будет аналогичной описанной выше. Также часто опалубка делается из деревянных щитов, состоящих из досок шириной 15 и толщиной 4 см. Она получается надежной и качественной, но ее стоимость, конечно же, намного выше, чем конструкция из рубероида. Несъемная опалубка может быть изготовлена из асбестоцементных либо стальных труб. Их диаметр должен равняться 10–20 см.

После этого приступаем к процессу укрепления столбчатой основы. Для армирования нужно применять арматуру диаметром 1,2–1,4 см. Устанавливать ее требуется продольно. Функцию горизонтальных перемычек будет выполнять металлическая проволока.

Если фундамент делается с ростверком (специальные плиты либо балки – опоры будущей постройки), над столбами оставляют около 20 см арматурных прутков. С их помощью после заливки бетонной смеси можно без затруднений связать ростверк со столбчатыми опорами.

Делаем фундамент столбчатого типа из асбестовых или стальных труб – вы справитесь!

В этом случае требуется несъемная опалубка из трубных изделий подходящего сечения. Устройство такого фундамента рекомендовано для любых строений, включая и дома из дерева. Для работ вам потребуются трубы сечением около 200 мм или больше, если постройка будет тяжело нагруженной (несколько этажей, большая площадь).

Пошаговая инструкция для возведения основания такова:

1. Очищаем площадку.
2. Подготавливаем цилиндрические ямы, в которые устанавливаем арматурный каркас либо трубы и засыпаем их землей, обеспечивая фиксацию опор.
3. Наполняем используемые трубные конструкции раствором бетона на одну треть их длины. Эта процедура обязательна, она создает требуемую гидравлическую подушку для основания.
4. Поднимаем трубы на треть высоты и снова заливаем бетонную смесь, оставляя около 15 см пустого пространства сверху.
5. Полностью вынимаем трубы, а бетонный раствор, который остается в яме, утрамбовываем и помещаем в его центр армированный прут.
6. Ждем отвердевания бетона.

Связку основания и возводимых стен сооружения выполняем при помощи анкеров из металла. Их следует прикрепить к нижним стеновым балкам и погрузить в оставленную 15-сантиметровую полость. Вы сделали из труб надежный и прочный фундамент. Требуется лишь окончательно забетонировать конструкцию.

Устройство фундамента из бетонных блоков и дерева – инструкция

Для каркасных частных домов, разнообразных беседок на загородных участках, саун и хозяйственных построек вы можете сделать основание из блоков. В этом случае опорно-столбчатый фундамент своими руками изготавливают из бетонных элементов с геометрическими параметрами 20х20х40 см.

Устройство блочного основания включает в себя следующие стадии:

1. Подготовка участка.
2. Выкапывание ям, посыпка их щебнем и создание на дне песчаной подушки.
3. Монтаж (посредством раствора на основе цемента) бетонных блоков.
4. Выполнение гидроизоляционных мероприятий (используется обычный рубероид, укладываемый на поверхность столбов из бетона).
5. Оштукатуривание поверхности блоков.

Блочные основания нельзя сооружать на горизонтально-подвижных почвах, водонасыщенных и торфянистых грунтах. Также нежелательно ставить на них чересчур массивные здания и постройки.

Можно сделать и деревянный фундамент. Но срок службы такого основания будет объективно небольшим. Увеличить его можно посредством пропитки древесины специальными растворами-антисептиками. Но и в этом случае основание прослужит максимум пару десятков лет.

Для такого фундамента правильно будет использовать хвойную древесину либо дубовые сваи. Столбы погружают в почву на 0,5–1,5 м. Сечение свай следует выбирать побольше – от 20 см. Строительство ведется по простой схеме:

1. Очищаем территорию под закладку основания.
2. Выкапываем ямы. Их сечение берется в 1,5 раза больше диаметра используемых опор из древесины.
3. Монтируем деревянные столбы по углам запланированной постройки, по ее периметру (через 2 метра) и в точках пересечения стенок сооружения.
4. Укладываем на дно слой (15–20 см) песка и утрамбовываем его максимально тщательно.
5. Выполняем гидроизоляцию нижней части деревянных опор (пропитка маслом, «укутывание» в 2–3 слоя рубероида либо обычной толи, которые желательно проклеить мастикой на основе битума).
6. Монтируем и выравниванием по вертикали столбы (используйте строительный уровень).
7. Засыпаем пустоты между ямой и столбом битым кирпичом, крупным щебнем и песком. Эти материалы следует насыпать слоями и постоянно трамбовать. Толщина каждого слоя – не менее 10 см.
8. Выравниваем (теперь уже по высоте) установленные опоры – спиливаем их верхушки, чтобы добиться полностью горизонтальной плоскости. Эту процедуру делать несложно, если натянуть над столбиками шнур.
9. Накладываем на торцы столбчатых опор рубероид либо специальную гидроизоляционную пленку.

Ваш фундамент из дерева готов! Смело устанавливайте на него деревянное строение.

Под определенное сооружение (например, дом) предполагается обустройство конкретного фундамента. Столбчатые основания относятся к самым дешевым и простым в строительстве. Чаще на таком фундаменте сооружают малоэтажные производственные и общественные здания, одноэтажные загородные постройки. Ряд особенностей опорных фундаментов предполагает некоторые ограничения в их применении, которые нельзя не учитывать.

Что такое столбчатый фундамент?

Такой тип основания для дома конструируется из опорного каркаса, где колоды несут основную нагрузку. Опоры монтируются по периметру под несущими стенами. На них укладывается первая обвязка дома. Следовательно, установка колод осуществляется в нагружаемых местах: в углах, на стыке стен, под перекрытиями и пролетами более 2,5 метра в длину.

Размеры и расстояние между столбами определяются расчетным путем, учитывая категорию стройматериала, тип конструкции опорных элементов, характер и общую массу постройки. Среднее расстояние между опорами варьируется в пределах 1,5-2,5 м, внутренний срез прямоугольных изделий составляет 25-40 х 25-40 см, круглых - 20-25 см. Высота наземного элемента конструкции над фундаментом не должна превышать 50 см. Этот параметр для части, распложенной под землей, подбирается в зависимости от величины заглубления.

Особенности

Опоры столбчатого основания следует располагать так, чтобы столбы упирались в устойчивый и прочный земляной слой. Не допускается размещение опорных колод на мягкие гумусные почвы. Верхняя часть колод делается в одной горизонтальной плоскости. На них будет опираться .

При возведении легких построек ростверк не нужен. Вместо него используют металлические или деревянные балки. Возвышение оголовков должно располагаться минимум на полметра выше над землей. Это позволит избежать проникновения влаги в дом.

Если предполагается соединение колонны со столбом, в верхней его части делают углубление «стакан» или устанавливают крепежные анкера для обеспечения жесткого крепления опоры и опираемой конструкции.

Виды

Особенности обустройства опираемых фундаментов и выбор типа колод определяются видом постройки, характером грунта и прочими эксплуатационными требованиями. Колоды бывают разных размеров и сечений. Встречаются прямоугольные, квадратные, круглые опоры.

Столбики могут быть выполнены из бетона (железобетона), блочного материала, бутового камня, кирпича. Согласно применяемой технологии изготовления, фундаменты на колодах классифицируют на такие типы, как:

• монолитные, когда роются ямы, монтируется опалубка и послойно заливается бетонный раствор марки не ниже М400;
• сборные, когда используются готовые элементы из блоков, кирпича или камней определенной марки.

Схема устройства столбчатого фундамента.

Глубина заложения определяет отдельные виды опорных оснований:

1. Незаглубленные фундаменты на столбах, когда подошва располагается на земле или песчаной подушке. Отличаются такие основы экономичностью возведения, но используются исключительно для строительства одноэтажных зданий из легких материалов на слабо- и непучинистых почвах.
2. Заглубленные основы, при сооружении которых столбики закладываются на глубину до или ниже точки промерзания грунта. Такую конструкцию используют на пучинистых грунтах с суглинками или глинами. Отличаются наименьшей экономичностью.
3. Мелкозаглубленные, глубина заложения которых составляет 0,5 – 0,7 части глубины от точки промерзания почвы. Половина фундамента - монолит определенной формы, а вторая - . Пригодны для обустройства на мало- и неглинистых землях.

По конструкционным особенностям фундаменты бывают с крепежной балкой или без нее. Ростверк крепится к столбу и распределяет нагрузку от общей массы дома равномерно по основанию. Ростверковые балки препятствуют опрокидыванию колод из-за горизонтального движения почвы. Однако этот элемент существенно удорожает строительство, увеличивает время обустройства фундамента.

Большинство немассивных зданий возводят на опорных фундаментах без ростверка. В этом случае первая обвязка монтируется прямо на колодах, сверху гидроизоляционного слоя. Однако эта конструкция отличается меньшей устойчивостью к горизонтальным сдвигам почвы и опрокидывающим нагрузкам.

Целесообразность возведения

Целесообразность возведения фундаментов на опорах имеет место, в случаях когда:

• на земляной слой при эксплуатации здания давление от колод меньше, чем от ленточной конструкции;
• возводятся постройки без подвалов на щитовых, деревянных и облегченных каркасах;
• строятся стены из кирпича с требуемой глубиной заложения опоры до двух метров или на четверть метра ниже точки промерзания почвы;
• нужно избежать разрушения фундамента из-за увеличения объемов грунта при низких температурах.

Однако есть случаи, когда применение опираемых основ не оправдано:

1. Из-за неустойчивости опорных колод не рекомендуется их установка на слабые и горизонтально-подвижные почвы.
2. Основания на колодах непригодны для возведения массивных стен из тяжелых материалов: кирпич, железобетон с толщиной блоков более 51 см.
3. Не стоит устраивать фундамент на столбах в местах с сильным перепадом высот (от двух метров).

Строительство

Заливка столбов к фундаменту осуществляется открытым способом в несколько этапов. На первом этапе осуществляется разметка положения опор под фундаментные блоки или монолит. Для этого изначально выбирается вид, форма, размер и глубины заложения опорных колод. Возведение здания по чертежу предполагает внесение в документ предварительно определенного четкого расстояния между опорами.

При самостоятельной разметке на месте строительства следует учитывать факт, что столбы должны находиться от 1,5 до 2,5 метра друг от друга. Большее расстояние может привести к увеличению строительных затрат из-за необходимости сооружать более мощный ростверк. Опоры должны находиться в зонах максимальных нагрузок - в углах, на стыке стен, под перекрытиями.

На втором этапе осуществляются работы по грунту. Роются ямы под прямоугольные бутовые, бетонные, бутобетонные, блочные или кирпичные столбы. Если внизу столб должен иметь подошву, то при рытье ямы учитываются его габариты. Для трубчатых опор нужно подготовить скважины. Бурятся они буровыми машинами, ручным или садовым буром. Скважину следует делать сечением на 5-10 см больше диаметра опорной трубы.

На третьем этапе осуществляется бетонирование столбов. Чаще в качестве опор применяют железобетонные монолиты требуемого сечения. Соорудить монолитные столбы можно самостоятельно. Для этого в подготовленной яме укладывают подушку из песка и гравия высотой 15-20 см. Для возведения надземной части опоры над ямами сооружается опалубка из деревянных досок в соответствии с требуемыми размерами столбов. Опалубочные доски и внутренние стены ямы покрываются рубероидом или полиэтиленом для обеспечения гидроизоляции.

Затем в яму помещается армирующий каркас из прутьев сечением 1-1,2 см. Стержни между собой соединяются отрезками из той же арматуры. Можно использовать для этих целей специальные хомуты из вязальной проволоки. Расстояние между армирующей сеткой и стенками опоры не должно быть менее 3 см. Это позволит полностью залить каркас бетоном.

Высота армирующего скелета зависит от применения или отказа от укрепляющей балки (ростверка). Если установка элемента требуется, тогда длина арматуры должна возвышаться над верхним основанием опоры. В противном случае армирующий скелет располагается ниже опалубки на 3 см. Для крепления первой обвязки сверху столба монтируются закладные шпильки.

Заливаются столбы обычным бетоном марки не ниже М-200.

После армирования проводится бетонирование опор. Для этого используется готовый бетон не ниже марки 200-300. Для самостоятельного приготовления бетонных смесей больше подходит марка цемента М400, смешиваемого с песком 1-1,2 мм, гравием и водой в соотношении 1: 3: 5: 0,4, соответственно. Смесь укладывается слоями, каждый из которых тщательно трамбуется .

При устройстве фундамента на опорах с башмаком (расширением внизу) яму роют в форме этого расширения, засыпают подушку из песка и гравия, заливают бетон. После укрепления заливки формируют опалубку столба. Затем повторяются вышеописанные работы. После затвердения смеси опалубку можно удалить, стенки столба обработать гидроизоляцией и обратно засыпать и утрамбовать грунт, вынутый из ямы.

Если используется ростверк, на последнем этапе выполняется его устройство на опорах. Для этого по периметру будущего фундаментного основания горизонтально монтируется опалубка в форме для связки всех колод. Внутрь опалубки вкладывается каркас из арматуры и закрепляется на выпусках укрепляющего скелета столбов. Заливка цементного раствора осуществляется так, чтобы поверхность ростверка была расположена в одной горизонтальной плоскости.

В течение недели бетону нужно укрепиться и затвердеть, после чего опалубка снимается.

Для легких небольших зданий строится столбчатый фундамент. Это один из наиболее дешевых видов фундамента, который, кроме минимальных финансовых затрат, не требует привлечения специалистов. Его легко возвести, имея базовые навыки в области строительства. Как сделать фундамент столбчатый своими руками? Об этом чуть позже, сначала рассмотрим, для каких сооружений он предназначен.

Виды построек

Такой вид основы устанавливается для следующих построек:

• беседок;
• террас;
• хозблоков;
• садовых домиков;
• летних кухонь;
• гаражей и других подобных сооружений.

Столбовой фундамент способен выдержать даже каркасные одноэтажные дома. Что касается многоэтажек или зданий из тяжелых материалов, для них он не подходит.

Преимущества и недостатки

В число преимуществ столбчатого фундамента можно отнести легкость сооружения, отсутствие необходимости использования специальной техники. Он подойдет под любой вид почвы, кроме грунта, где близко залегают подземные воды. Для возведения такого фундамента не требуется сложных ландшафтных работ и больших материальных затрат. К плюсам относится и высокая скорость сооружения, а также прочность конструкции.

Недостатки состоят в неспособности выдерживать большие нагрузки и невозможность создания подвального помещения.

Чтобы возвести столбовой фундамент своими руками, можно использовать несколько разных вариантов строительных материалов, что также является приятным плюсом. Среди них стоит выделить:

• асбестовые трубы – удобный материал, прост в использовании;
• кирпич – долговечный и прочный, но дорогой, имеет сложность укладки в шурфе и способен деформироваться в результате пучения почв;
• дерево – экономичный вариант, прост в монтаже, однако имеет небольшой срок службы и необходимость в сложной системе гидроизоляции;
• железобетон – прочный и долговечный, но появляются трудности в сооружении съемной опалубки, необходимой под столбики.

Таким образом, столбчатый фундамент бывает сборный и монолитный. Специалисты рекомендуют отдать предпочтение монолитной основе. При ее возведении обязательно используют арматуру, которая позволяет выдерживать большие нагрузки.

При использовании кирпича (сборный тип основы) неоднократное замерзание и оттаивание почвы приведет к выталкиванию столбиков. В результате будут расходиться швы, появляться трещины, перекос. Исходя из этого, рекомендуется возводить столбчатый фундамент, используя асбестовые трубы и железобетон.

Расчеты

При расчете столбового фундамента за основу берутся такие показатели, как вид почвы, глубина промерзания грунта, вес конструкции. Они оказывают влияние на прочность будущей постройки.

В зависимости от вида почвы, на которой планируется возводить сооружение, подбирается конструкция столбиков. При близком размещении грунтовых вод к поверхности земли выполняются дополнительные мероприятия с привлечением специалистов. В случае если подземные воды находятся глубоко, можно не предпринимать предварительной подготовки, а смело приступать к процессу строительства.

От уровня промерзания земли также многое зависит. Столбики заглубляются ниже него. Если не придерживаться такой рекомендации, фундамент будет деформироваться зимой в период морозов. Таким образом, если уровень промерзания почвы находится на глубине 1 метра, столбы заглубляются на 1,2 или 1, 5 метров.

Расстояние между столбиками и их заглубление также зависит от типа фундамента и веса будущей конструкции. При нормальных условиях между ними стоит соблюдать расстояние в 2 метра.

Существует еще один нюанс. Столбики обязательно устанавливаются на самых главных узлах, к которым относятся внешние углы, примыкания внутренних стен и различные пересечения. Это позволит повысить прочность всего сооружения. Средняя глубина установки столбов в местах важных узлов составляет 1,5−2 метра, однако это значение может изменяться в зависимости от участка.

Подготовительные работы

Независимо от того, какой материал будет использован, подготовительные работы предусматривают почти одинаковые действия. Необходимо создать чертеж-схему, где указывается точное расстояние между столбами, форма основы.

Прежде чем начать строительство, необходимо подготовить местность. Разметка столбчатого фундамента своими руками производится с использованием веревки и нескольких колышков. С площади земли, отведенной под строительство, снимается дерновый слой толщиной до 30 см. Благодаря этому удастся сделать подушку из щебня и песка для дренажа и защиты от прорастания растительности. Затем нужно вырыть требуемое число шурфов, для чего используется ручной бур.

Также стоит учитывать еще один нюанс. Поперечное сечение ямок на 10−15 см больше, чем аналогичный показатель самих столбиков. Это выполняется, чтобы предусмотреть место для различных технологических мероприятий (кладки кирпича, создания гидроизоляции).

Использование асбестовых труб: инструкция сооружения фундамента

После подготовительных мероприятий стоит приступить к установке столбиков. В шурфы засыпается песок и щебень, которые в дальнейшем утрамбовываются. Затем используются асбестовые трубы, диаметр которых составляет от 20 см. Они устанавливаются на дно вырытых ямок. В каждую трубу в обязательном порядке помещается по 2−3 металлических прута. Они плотно вдавливаются в землю на 15 см. Используются ребристые прутья диаметром 12−14 см. Это позволит обеспечить надежное сцепление с бетонной смесью. Каждые 50 см арматуры следует перевязать проволокой.

Следует также указать на требуемую длину проволоки. При расчетах нужно учитывать 20 см арматуры, прибавить глубину шурфа и предусмотреть дополнительно 20 см (для связывания вертикальных прутьев с горизонтальными, установленных по периметру основы). Эти мероприятия выполняются до того как залить столбчатый фундамент своими руками.

Затем внутрь труб, а также около них заливается раствор бетона.

До того момента, пока он не успел схватиться, необходимо с помощью строительного уровня откорректировать ровность основы. Во время застывания столбики нельзя трогать. Когда бетон застынет, можно приступить к созданию горизонтальной составляющей, имеющей название ростверка. Для нее используются сборные блоки из бетона или цельные конструкции, выполненные из арматуры и бетона, а также оконтурированные опалубкой съемного типа (из дерева).

Монолитный столбовой фундамент: инструкция

Данный метод возведения столбового фундамента мало отличается от предыдущего варианта. Различие состоит в том, что в вырытых ямках стоит предусмотреть вертикальные опалубки.

Они съемного типа и распираются между стенками. И только после этого можно приступать к изготовлению столбиков, для чего применяется раствор бетона. Желательно использовать цемент марки не ниже М200. Обязательным требованием является создание арматурной обвязки внутри опалубки. После этого заливается бетонный раствор. Необходимо еще раз напомнить, что длина прутьев над землей должна составлять 20 см как минимум.

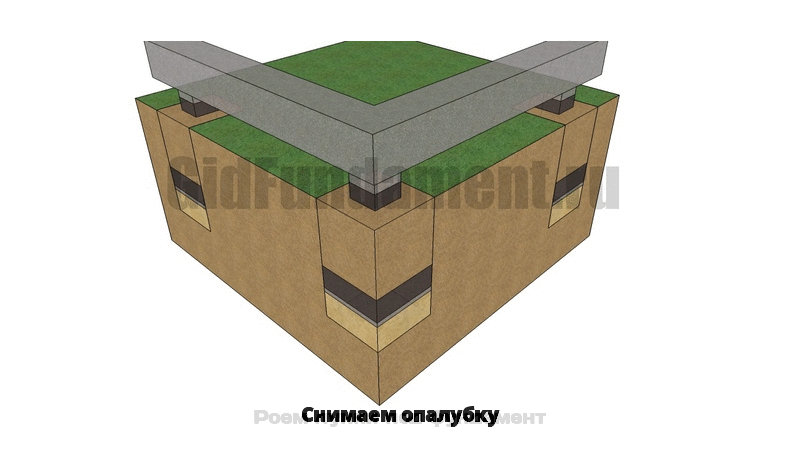

Когда бетонный раствор застынет, сбивается опалубка, выполняются мероприятия по гидроизоляции опор. При этом желательно воспользоваться рубероидом, с помощью которого происходит обертывание столбиков в 2 или 3 слоя.

Как уже было сказано выше, вторая составляющая фундамента такого вида – ростверка. После установки опалубки горизонтальные и вертикальные прутья перевязываются между собой, затем заливается раствор бетона. Когда ростверки застынут, стоит приступить к созданию гидроизоляции с помощью рубероида. Сверху устанавливаются плиты перекрытия.

В конце стоит указать на некоторые нюансы, которые нужно знать, прежде чем выполнить устройство столбчатого фундамента своими руками:

• для получения однородной консистенции бетонного раствора и обеспечения большей прочности конструкции рекомендуется замешивать его в бетономешалке;
• фундамент нужно обустроить забиркой, способной обеспечить защиту от порывистого ветра и попадания снежных заносов под сооружение (она создается из бутового камня или кирпича);

опалубка изготавливается из оструганных досок, толщина которых составляет от 3 см и более.

Среди всех использующихся на сегодняшний день разновидностей бетонных оснований отдельного внимания заслуживает столбчато-ленточ ный фундамент. Чаще всего такая конструкция применяется при обустройстве тяжелых и массивных строительных объектов.

При условии грамотного возведения, столбчато-ленточ ная конструкция будет иметь высочайшие эксплуатационные показатели. При этом на обустройство такого фундамента затрачивается сравнительно немного времени и денег, а все требуемые работы можно выполнить собственными силами.

Ознакомьтесь с общей информацией о столбчато-ленточ ных основаниях, изучите руководство по обустройству таких конструкций и приступайте к работе.

Применение такой конструкции будет оправдано при выполнении строительных работ на участках с большой глубиной промерзания грунта.

В подобных ситуациях строительство обыкновенного заглубленного ленточного фундамента потребует нерациональных финансовых вложений, а мелкозаглубленна я конструкция попросту не справится с возлагаемыми на нее задачами.

В таких условиях столбчато-ленточ ный фундамент является прекрасным вариантом. С обустройством подобной конструкции сможет справиться даже новичок.

Дополнительным преимуществом рассматриваемого основания является возможность его обустройства на наклонных участках. Но если подземный водоносный слой расположен чересчур близко к поверхности грунта от такого решения рекомендуется воздерживаться.

В рассматриваемой конструкции наибольшая часть нагрузки приходится на основу из столбов. При этом столбы должны быть размещены в земле не менее чем на 200 мм ниже точки промерзания почвы. Благодаря этому будут обеспечены максимальные показатели долговечности и надежности конструкции.

Чтобы в дальнейшем лента не поднималась под воздействием природных изменений строения грунта, ее нижнюю часть необходимо сделать несколько расширенной.

В конструкции столбчато-ленточ ного типа лента выполняет функции исключительно верхнего ростверка, необходимого для соединения столбов в единую конструкцию и дополнительного увеличения прочности основания. При этом нагрузки на грунт лента не оказывает.

При помощи ленты обеспечивается максимально равномерное распределение нагрузки на основные фундаментные столбы.

Фундамент должен быть сконструирован так, чтобы после полного завершения обустройства конструкции между нижним краем ростверка и верхним слоем грунта оставалось не менее 150-200 мм свободного пространства. Благодаря наличию такого промежутка фундамент не получит никаких существенных повреждений даже при сильных вспучиваниях земли.

Из чего делать столбы?

Прежде чем приступать к самостоятельному обустройству столбчато-ленточ ного основания, вы должны выбрать оптимальный материал для изготовления опор. В число доступных решений входят: древесина, бетонные блоки, кирпич, а также трубы из асбестоцемента и металла. Ознакомьтесь с особенностями каждого варианта и выберите наиболее подходящее под вашу ситуацию решение.

Применяются крайне редко по причине своей сравнительно низкой долговечности. Столбы из древесины подойдут разве что для обустройства фундамента, предназначенного под установку террасы либо другой подобной конструкции.

Оптимальный диаметр деревянных столбов – 150-200 см.

Прежде чем заглублять столбы из рассматриваемого материала в грунт, их обязательно нужно обработать антисептической и антипиренной пропиткой. Благодаря такой обработке будет существенно повышена устойчивость материала к гниению, поражению вредителями и возгоранию.

Для гидроизоляции древесины оптимально подходят мастики на основе битума.

Для обустройства столбчато-ленточ ной конструкции хорошо подходит кирпич-железняк. С его применением также возводятся мелкозаглубленны е столбчатые фундаменты.

Опоры в виде бетонированных столбов, дополнительно упрочненных армированием, считаются наиболее надежными. Ввиду этого именно такие опоры пользуются наибольшей популярностью.

Столбы из бетона могут иметь как цельную (монолитную) конструкцию, так и состоять из нескольких блоков.

Важно, чтобы ширина столбов составляла не меньше 40 см.

Трубы из асбоцемента либо металла очень удобны в установке. Монтаж сводится к размещению полых труб в предварительно подготовленных углублениях, установке внутрь труб стержней арматуры и финишной заливке полости бетонным раствором.

Работа выполняется предельно быстро и просто. Оптимальный диаметр труб подбирается индивидуально с учетом предполагаемой нагрузки на возводимое основание.

Этапы обустройства фундамента

Возведение фундамента рассматриваемого типа выполняется в два этапа. Сначала вам нужно будет создать основу конструкции из столбов, а затем обустроить мелкозаглубленну ю бетонную ленту.

Столбы

Перед началом работы определите оптимальную глубину столбчато-ленточ ного основания. На этом этапе учитывайте следующие параметры:

• тип и особенности структуры грунта;
• уровень промерзания земли;
• глубину прохождения подземных вод.

Существуют мелкозаглубленны е и заглубленные фундаментные конструкции. При обустройстве мелкозаглубленно го основания столбы обычно погружаются в землю на 40 см, в случае же строительства заглубленного основания опоры углубляются на 10-50 см ниже точки промерзания почвы.

Шаг установки опор выдерживайте в границах 100-250 см в соответствии с будущей нагрузкой. Чем выше будут нагрузки на основание, тем меньшим должно быть пространство между устанавливаемыми опорами. Размещать опоры с шагом более 250 см профессиональные строители настоятельно не рекомендуют, т.к. это приведет к существенному уменьшению прочности готовой конструкции.

Приступайте к установке опорных столбов. Это довольно простая работа, выполняемая в несколько шагов.

Первый шаг. Подготовьте участок к предстоящим мероприятиям. Для этого снимите плодородный шар грунта и выровняйте площадку. Если верхний слой почвы на вашем участке глинистый, снимите его больший объем и засыпьте полученную основу небольшим слоем песка.

Второй шаг. Выполните разметку участка. Для этого подойдут любые подходящие колышки и заметная веревка. Нить натягивайте на расстоянии, соответствующем ширине будущей бетонной ленты.

Следите за углом пересечения шнуров. Важно, чтобы нити пересекались строго перпендикулярно.

Разметьте участки пересечения и примыкания внутренних перегородок и наружных стен строения, углы будущей конструкции и участки, которые будут подвергаться наиболее серьезным нагрузкам.

Третий шаг. Выройте траншею в месте обустройства ленточной части фундамента. Будет достаточно ямы глубиной порядка 400 мм. По ширине траншея должна на 70-100 мм превышать ширину ленты. Такой зазор необходим для монтажа досок опалубки.

Четвертый шаг. Сделайте углубления в местах будущей установки опорных столбов. В этом вам поможет бур или другое подходящее приспособление. Диаметр углублений подбирайте индивидуально в соответствии с предполагаемыми нагрузками на фундамент. Чем выше нагрузки, тем большим должен быть диаметр опорных столбов.

В случае если по проекту столбы будут залегать более чем на 100 см, обязательно установите подпорки из прочных досок. Они предотвратят осыпание грунта. Если ямы имеют глубину до 100 см, от установки подпорок можно отказаться.

Пятый шаг. Засыпьте дно каждого углубления 100-миллиметровы м слоем просеянного песка.

Шестой шаг. Приступайте к обустройству столбов. В рассматриваемом примере опоры изготавливаются из асбестоцементных труб.

Предварительно выполните гидроизоляцию опор. Для этого оклейте их двойным слоем рубероида или другого аналогичного материала. Трубу с гидроизоляцией вставьте в углубление до упора.

Свяжите укрепляющий каркас из стальных прутков и вязальной проволоки. Используйте пруты диаметром 12-14 мм. Арматура должна иметь такую длину, чтобы ее верхние концы выступали из труб на 150-250 мм.

Приступайте к заливке. Сначала вам нужно залить бетоном свободное пространство в ямах вокруг опор примерно на 20 см высоты углублений, а затем выполнить заливку непосредственно труб.

Оставьте готовые столбы высыхать и набирать прочность.

Лента

Приступайте к обустройству ленточной части конструкции.

Первый шаг. Свяжите каркас из арматурных стержней и стальной вязальной проволоки. Сварите конструкцию и прикрутите ее к арматурным пруткам, торчащим из забетонированных опорных столбов.

Второй шаг. Выполните монтаж опалубки для заливки ленты. Опалубку собирайте из досок толщиной 40 мм и шириной порядка 150 мм. Доски можно заменить плитами ДСП, фанерой либо листовым металлом.

Третий шаг. Покройте внутреннюю поверхность опалубки влагоизоляционны м материалом. Для гидроизоляции подойдет полиэтилен, также можно использовать более современные мембранные материалы.

Четвертый шаг. Залейте опалубку бетонным раствором. Для экономии времени и сил вы можете заказать готовый бетон. При желании раствор можно приготовить собственноручно. Заливку выполняйте за один заход. Раствор лейте горизонтально. Вертикальные стыки категорически запрещены – они дадут трещину еще до полного затвердевания бетона.

Залитый бетон обработайте специальным вибратором. Такая обработка избавит от пустот и лишнего воздуха. При отсутствии вибратора хотя бы проткните бетон арматурой в нескольких местах, а затем аккуратно заделайте отверстия бетоном.

Заливка будет сохнуть в течение месяца. Опалубку рекомендуется демонтировать исключительно после полного затвердения заливки. В течение некоторого времени (обычно это 1-1,5 недели) залитый бетон нужно дополнительно увлажнять, иначе он треснет.

Периодичность и продолжительност ь увлажнения определяйте индивидуально в соответствии с «поведением» бетона и погодными условиями.

Выполните гидроизоляцию затвердевшего и набравшего прочность бетона, засыпьте оставшиеся траншеи землей и приступайте к выполнению запланированных строительных мероприятий.

Удачной работы!

Видео – Столбчато-ленточ ный фундамент своими руками

Спроектировать и реализовать опорно-столбчатый фундамент своими руками по рекомендациям СП 50.100, 22.13330, 32.13330, 45.13330, 27.13330 может исключительно профессиональный строитель. Эти основания слишком ненадежны, следует максимально подробно изучить результаты геологических изысканий.

Технология устройства ростверка по столбам зависит от технологии строительства здания, для которого сооружается фундамент. Столбчатые основания изготавливают из конструкционных материалов:

• железобетон – заливка в опалубку по месту, монтаж готового изделия в стакан 1Ф либо 2Ф;
• дерево – бревна с уширяющейся подошвой;
• кирпич – клинкер, полнотелая керамика;
• блоки – стеновые, только с плотными наполнителями, беспустотные;
• бутобетон – камень вводится в опалубку после частичного заполнения товарным бетоном.

Кроме ленточного ростверка может использоваться плитная конструкция. Это единственный вариант столбчатого фундамента, пригодный для кирпичного коттеджа на песчаных грунтах с уровнем грунтовых вод (УГВ) ниже 1 м. Во всех остальных случаях столбчатые фундаменты создаются для срубов, фахверков, зданий из панелей СИП, щитовых, каркасных построек.

Виды столбчатого фундамента по глубине заложения

В зависимости от геологических характеристик в пятне застройки, стеновых материалов столбчатые фундаменты бывают:

• заглубленными – ниже отметки промерзания, УГВ, но могут не доходить до несущего пласта;
• малозаглубленными – на 40 – 70 см ниже уровня земли;
• незаглубленными – вместо снятого плодородного слоя засыпается нерудный материал, подземная часть отсутствует.

Высота столбов над нулевой отметкой зависит от конструкции ростверка и используемых в проекте технологических решений. Оголовок вмуровывается в монолитный ростверк на 20 см, балки сборного ростверка устанавливаются поверх свай. Поэтому высота над поверхностью всегда индивидуальная. Строительство заглубленных столбов оправдано при наличии на этой отметке несущего пласта. Малозаглубленный фундамент этого типа стабилизирован грунтом от бокового сдвига. Незаглубленный обладает минимальным бюджетом строительства.

Конструкция столбчатого фундамента

Принципиальным отличием столбчатых оснований от свай является залегание подошвы, как правило, выше отметки промерзания, уровня УГВ, пластов с несущей способностью. Поэтому в любом случае опорно-столбчатый фундамент защищается от сил пучения и подвижек несколькими способами:

• песчаная подушка под опорной плитой, в случае если подошва фундамента расположена ниже глубины промерзания, песчаная подушка не требуется;
• осушение грунта дренажной системой;
• утепление отмостки и цоколя.

Для двух последних мероприятий необходима открытая разработка грунта в пятне застройки.

Даже при небольшом заглублении самого столба придется учесть толщину уширения (20 – 40 см плита), подстилающего слоя (подушка из 20 см песка + 20 см щебня). Кроме того, понадобится кольцевая канава для укладки дренов, доступ рабочих в нижний уровень. Поэтому размер колодца и траншеи увеличивается в несколько раз, производить работы с земли на глубине неудобно.

Изготовление столбчатых фундаментов по аналогии с буронабивными сваями является грубым нарушением технологии. Подошву сложно уширить, под ней присутствуют силы пучения. На боковые стенки без обратной засыпки песком действуют касательные усилия этих же процессов.

Таким образом, правильная конструкция столбчатого фундамента имеет вид:

• подготовка – песок (толщина слоя 20-40 см) с послойным уплотнением виброплитой, проливкой;
• подбетонка – служит исключительно для укладки гидроизоляции, представляет собой 5 см стяжку;
• ступенчатая плита (подошва) – распределяет нагрузки за счет повышенной поверхности подошвы;
• столб – вертикальная стойка из монолитного или сборного бетона;
• ростверк – ж/б изделия, монолитная конструкция, брус либо металлопрокат (швеллер, двутавр).

В отличие от свай столбы не имеют пространственной жесткости, поэтому балки ростверка должны, не просто опираться на их оголовки, а крепиться к каждому столбу для связки в единую конструкцию.

Пошаговая инструкция

Ввиду многообразия операций строительства ростверка по столбам пошаговая инструкция необходима индивидуальному застройщику в качестве пособия. Если пропустить какой-то этап, в последующем придется переделывать работу или возвращаться к нему, затратив больше усилий и средств.

Например, инструкция рекомендует уложить дрены на этапе котлована. Если забыть о них вначале, вспомнить при благоустройстве территории, траншеи придется рыть вновь, строительство затянется, участок снова будет засорен почвой. Высота столбов выбирается на 20 см выше нижней части ростверка для замуровывания в бетон.

Ниже расскажем как сделать столбчатый фундамент своими руками правильно.

Геологические изыскания и расчет

Технология устройства столбчатого фундамента зависит от результатов геотехнических изысканий, стенового материала, технологии строительства. Например, оставлять в зиму ненагруженные столбы запрещено даже при обвязке ростверком.

Сборных нагрузок (вес здания, жильцов, мебели, скарба, ветровые, снеговые нагрузки) может и не хватить для компенсации выдавливающих усилий либо здание постепенно будет погружаться в нестабильный грунт при избыточном весе.

В отличие от пробного вкручивания винтовых свай в одноименной технологии для нахождения глубины несущего пласта, здесь необходимы полномасштабные изыскания, обходящиеся не меньше 30 тысяч рублей. Проектировщику необходимы данные:

• послойное расположение пластов;
• состав и характеристики трех верхних пластов;
• уровень УГВ;
• отметка промерзания.

Сечение столбов должно быть больше 40 х 40 см при бетонной или кирпичной кладке, 20 х 20 см либо 20 см в диаметре для монолитной армированной конструкции.

Разметка и земляные работы

В отличие от буронабивных свай, достигающих несущих пластов, столбы залить в скважины гораздо сложнее. Основной проблемой станет отсутствие песчаной засыпки пазух:

• через несколько лет грунт возле тела сваи самоуплотнится;
• наберет влаги, зимой замерзнет;
• силы пучения выдернут столб, как морковку с грядки;
• при наличии нижнего уширения столб поднимется вверх силами пучения, под подошву осыплется грунт;
• плита не позволит выдернуть столбик целиком, однако встать на место уже не сможет.

Копаем ямы под уширения столбчатого фундамента.

Поэтому единственно правильным способом будет разметка траншей с учетом ширины подошвы, дренажного контура, работ по возведению опалубки. Вместо квадратной шахты 40 х 40 см придется вынуть гораздо больше грунта 1 х 1 м минимум. При этом учитывается толщина всех слоев пирога фундамента, высота УГВ. Если последняя характеристика чуть ниже метра, заглубляться нужно на 0,6 м, не больше.

Подготовка

Строительство монолитного основания жилища по умолчанию должно обеспечивать защиту от коррозии, разрушения. В отсутствие кислорода единственной агрессивной средой под землей остается влага, которую следует отвести от подошвы дренами, остановить у поверхности бетонных конструкций по всей высоте гидроизоляционным ковром.

Строительство производится поэтапно:

• послойная засыпка – 20 см песка с увлажнением, виброуплотнением дважды (общая высота 40 см);
• подбетонка – высота стяжки 5 см, армирование отсутствует;
• гидроизоляция – 2-3-х слойный ковер рулонного материала на стекловолоконной основе;

Армирование

Технология устройства армопояса колонны с расширенной подошвой имеет вид:

• вязка арматурной сетки в размер плиты с учетом боковых защитных слоев (40 мм от опалубки до металла) с ячейкой 15 х 15 см либо 20 х 20 см толщиной 12 – 16 мм;
• стыковка к сетке изогнутых под прямым углом 12 – 16 мм стержней, выступающих над подошвой ростверка на 20 – 30 см (обычно 4 шт. по углам, по одной в середине каждой стороны);
• вертикальные прутки усиливаются горизонтальными квадратными хомутами из арматуры 6 – 8 мм;
• конструкция устанавливается на ковер гидроизоляции, который выпускается за габариты подошвы на 10-15 см, для последующего загиба на боковые грани подошвы.

Запрещено поднимать арматурную конструкцию металлическими обрезками, кирпичом, щебнем для обеспечения защитного слоя.

Уширение столба

Строительство подошвы представляет собой заливку плиты в опалубку. Площадь уширения вдвое больше сечения столба, высота всех элементов кратна 30 см. Устройство опалубки несложное – четыре скрепленных саморезами, уголками или брусками доски на дне ямы, траншеи.

Армирование уширения и столба.

Борта опалубки должны быть чуть выше проектного уровня, чтобы качественно выровнять поверхность бетона. Допустимая погрешность в горизонтальной плоскости составляет 1 см. заливка производится после установки арматурной конструкции.

Опалубка

Устанавливаем и укрепляем опалубку для столбчатого фундамента.

Дренаж и гидроизоляция

От периметра здания может изготавливаться на любом этапе, от котлована до обратной засыпки. Для устройства дренов необходима кольцевая траншея с единым уклоном к подземной емкости. На дне расстилается дорнит либо геотекстиль, производится засыпка 10 см щебня. В него укладываются перфорированные трубы в фильтре, устанавливаются смотровые колодцы. После чего, коммуникация засыпается очередными 10 см щебня, укрывается остатками геотекстиля.

Устройство гидроизоляции – несколько технологий разными материалами:

• пропитки – содержат пенетрирующие добавки, изменяют молекулярную структуру бетона, деля его водонепроницаемым по всей глубине;
• рулонные материалы – Бикрост, Технониколь и прочие аналоги на стекловолоконной основе, уложенные в два слоя;
• обмазки – мастики на эпоксидной, битумной основе;
• краски – эмали на основе смол битума.

Чаще всего применяются комбинированные методы, позволяющие добиться 50 – 70 летнего ресурса. Рулонные, обмазочные материалы придется обновлять каждые 15 лет.

Готовый столбчатый фундамент с железобетонным ростверком.

Обратная засыпка

После устройства дренажа, сплошного гидроизоляционного слоя по поверхности бетона необходимо защитить боковые поверхности от сил пучения. Пазухи засыпаются песком, уплотнение обязательно, так как рыхлые почвы крайне нестабильны. Чернозем плодородного слоя насыщен органикой, садится после ее перегнивания. В остальных грунтах присутствует глина, вспучивающаяся в морозы. Поэтому используют исключительно нерудные материалы, в которых пучение меньше.

Совет! Если вам нужны подрядчики, есть очень удобный сервис по их подбору. Просто отправьте в форме ниже подробное описание работ которые нужно выполнить и к вам на почту придут предложения с ценами от строительных бригад и фирм. Вы сможете посмотреть отзывы о каждой из них и фотографии с примерами работ. Это БЕСПЛАТНО и ни к чему не обязывает.
