Распашные ворота со встроенной калиткой. Ворота своими руками: чертежи, фото и видео разных типов Чертеж ворот каркаса 6х2 м двухстворчатые

Ограждение промышленной зоны, участков общественного предназначения или частного владения немыслимо без установки забора. Непременной его составляющей являются въездные ворота. Можно сэкономить денежные средства, изготовив такой объект самостоятельно.

Конструкции распашных ворот, виды и исполнения

Распашные ворота имеют простую конструкцию и легче всего поддаются автоматизации. Это особенно важно для ворот, установленных на производственных площадках с большим грузопотоком.

Конструкция ворот без механизма для их открытия и закрытия неудобна, поскольку в таком случае придётся выйти из машины, поочерёдно открыть и зафиксировать створки, заехать во двор, а затем выполнить все действия в обратном порядке. На это уходит немало времени, и особенно неприятно делать это в непогоду.

Фотогалерея: различные типы конструкции ворот

Распашные ворота из штакетника просты в изготовлении и требуют немного материалов Распашные ворота металлического листа надёжны и долговечны Лёгкие распашные ворота из кованой решетки - это не только защита участка, но и его украшение Сплошное деревянное полотно делает ворота более надёжными

Выбор направления открывания створок

Створки ворот могут открываться в двух направлениях: наружу или внутрь.

Первый вариант предпочтителен, когда двор имеет небольшую площадь. Недостатком такого решения является необходимость установки механизма открытия/закрытия ворот в скрытом положении. Для этого его размещают в приямке. Такое решение требует дополнительных затрат на герметизацию и влечёт за собой необходимость удлинения осей створок для установки приводного рычага. При открывании внутрь механизм устанавливается непосредственно на стойку ворот, а рычаги крепятся к полотну.

Выбор конструкции полотна

На этом этапе проектирования чаще всего случаются ошибки, причиной которых являются неучтённые направление и сила ветра в месте установки ворот. Если для местности характерны сильные устойчивые ветра, предпочтительно выбрать решетчатую конструкцию, так как она обладает меньшей парусностью по сравнению со сплошным полотном. Под воздействием ветровых нагрузок перегружаются и быстрее выходят из строя механизмы перемещения створок.

Общие особенности конструкции

На любых воротах имеется ряд элементов, на которые нужно обращать внимание:

Петли - детали, крепящие створки на несущих столбах. Их количество и мощность должны обеспечивать плавное перемещение створок в течение длительного времени.
Фиксатор центральный - элемент, нужный для установки створок в закрытом положении.
Фиксаторы крайние - это детали для временной фиксация створок, когда ворота открыты настежь.
Запор - массивная щеколда, засов с петлями или просто петли для замка, закреплённые на створках в 1–1,2 м от нижнего края.

Подготовительные работы по устройству ворот

От тщательности проведения подготовки зависит результат всей работы по сборке и установке ворот. Подготовительные работы включают в себя следующее:

разработку эскизного проекта въезда с деталировкой и составлением ведомости материалов;
ревизия остатков стройматериалов от предыдущего строительства и включение подходящих деталей в проект;
приобретение материалов в соответствии с материальной ведомостью;
изготовление деталей, закупка сопутствующих материалов и недостающих инструментов.

По приведённому эскизу остаётся подсчитать количество элементов по каждой позиции, чтобы получить материальную ведомость. Нужно также продумать способы исполнения (сварка, клёпка), материал для защитного покрытия, размеры бетонных оснований и другие элементы конструкции. Эти позиции в необходимых количествах также вносятся в ведомость материалов.

Подбор материалов для распашных ворот

Это, пожалуй, самый важный момент. Даже великолепно исполненные ворота могут совершенно не смотреться на участке, если они не гармонируют с ограждением участка или цветом крыши дома. Важен единый стиль оформления.

Наиболее распространены изделия из металла в различных сочетаниях.

В этом случае сочетание кирпича, деревянного штакетника и коричневого профнастила представляется сомнительным. Такое решение может гармонировать только с деревянным домом на участке.

На фото ниже представлен пример более удачного сочетания ворот с ограждением по цвету и стилю. Этот вариант выполнен практически из тех же материалов. Элементы простейшей ковки из прутка доступны для самостоятельного изготовления.

Успешным нужно признать применение в комбинации с металлом сравнительно нового материала - сотового и монолитного поликарбоната.

Достоинствами этого материала являются его высокая прочность, лёгкость в обработке и большой выбор тонировок и степени прозрачности.

Невозможно перечислить или показать всё разнообразие комбинаций различных материалов для изготовления распашных ворот. Успешное решение при минимуме затрат зависит только от исполнителя.

Материалы и инструменты для изготовления распашных ворот

Всё необходимое для изготовления ворот уже просчитано на стадии проектирования и составления материальной ведомости. Это относится не только к основным, но и к вспомогательным материалам. Нужно добавить только деревянные брусья для изготовления стапеля, который необходим для обеспечения плоскостности створки в процессе сборки.

При установке стапеля нужно уделить внимание плоскостности его несущих элементов. Так как это лишь вспомогательная конструкция, в процессе сборки нет необходимости отпиливать выступающие концы, и материал впоследствии можно будет использовать для других целей.

Инструменты, приспособления и материалы

Рассматривая потребность в этих изделиях, оговорим начальные условия. Предположим, что нужно изготовить створки ворот комбинированной конструкции с использованием металлических профилей в виде прямоугольной трубы 80х40 мм для основного каркаса, такого же материала размером 40х40 мм для укосин и рёбер жёсткости, а также деревянной доски - вагонки для заполнения полотна створок.

Для работы понадобятся:

Ручная шлифовальная машинка (болгарка) для резки металлического профиля и обработки места отреза с целью шлифовки острых кромок и удаления заусенцев.
Абразивные диски для шлифмашины.
Угольник слесарный - для разметки места резки.
Рулетка трёхметровая - для выполнения замеров.
Струбцины для фиксации деталей перед сваркой.
Аппарат сварочный бытовой.
Электроды, соответствующие материалу створок.
Молоток для удаления окалины со сварных швов.
Пила-ножовка по дереву для работы с вагонкой.
Шуруповёрт - для крепления деревянных деталей к каркасу створок.
Винты самонарезающие - для тех же целей.
Электродрель - для сверления отверстий под саморезы соответствующего размера.
Тиски слесарные - для закрепления прутков при изготовлении фиксаторов.
Отвес строительный - для контроля вертикальности при установке створок на опорные столбы.
Уровень строительный для регулировки положения несущих конструкций стапеля.
Грунтовка по металлу и соответствующая краска - для нанесения защитного покрытия на металлические детали.
Составы для антисептической обработки деревянных деталей и противопожарная пропитка для дерева.

В ходе выполнения работ могут понадобиться и другие инструменты и приспособления.

Фотогалерея: инструменты и приспособления, необходимые для работы

Болгарка нужна для резки металлического профиля Шуруповёрт используется для крепления деревянных элементов к каркасу створок При помощи дрели сверлят отверстия под саморезы Аппарат сварочный необходим для выполнения основных работ по сборке конструкции Тисками закрепляют прутки при изготовлении фиксаторов Струбцину используют для фиксации деталей При помощи угольника размечают места резки

Монтаж распашных ворот, пошаговая инструкция

Монтаж ворот нужно начинать с установки опорных столбов.

Установка опорных столбов

Для опорных столбов применяются трубы прямоугольного сечения размером 100х100 мм, предпочтительно оцинкованные. Если труба электросварная, то продольный шов нужно располагать на противоположной стороне от места установки навесов.

Приямки для столбов лучше всего изготовить с применением садового бура диаметром 250 мм.

Бурение ям под опорные столбы удобно выполнять садовым буром

Глубина шурфа зависит от глубины промерзания грунта в местности производства работ. Для Подмосковья эта величина составляет 180 см, следовательно, шурф должен быть глубже на 15 см. Если это требование не выполняется, зимой в результате подвижки грунта возможен перекос опорных столбов.

На дне ямы нужно устроить дренаж. Для этого на дно засыпается песок (высота слоя 10 см), затем гравий средней фракции (высота слоя 5 см).

Бетонирование производится в следующем порядке:

Одновременно с бетонированием опорных стоек нужно изготовить центральную опору с установкой на ней металлической закладной детали. Отверстия для запорных штырей удобнее выполнить позже - при навешивании створок с разметкой по месту.

Изготовление створок

Пока выстаивается бетон, можно установить стапель и приступить к изготовлению створок распашных ворот. Для этого необходимо:

измерить расстояние между опорными столбами и при необходимости внести коррективы в продольные размеры;
установить стапель;
подготовить детали створок к сборке;
выложить элементы конструкции на стапель, закрепить их струбцинами;
проверить правильность выкладки по диагоналям и размеры, при необходимости поправить;
сварить конструкцию;

после выполнения всех сварных соединений удалить шлак молотком, осмотреть каждый шов, при необходимости проварить повторно;
окрасить поверхность грунтом, высушить;
нанести финишное защитное покрытие (краску);
установить внутреннее полотно створок, закрепить выбранным способом.

Установка створок

Створки нужно установить в положение «закрыто» на временном креплении, при этом:

Обеспечить зазоры между опорными стойками и створками, равные размеру воротных петель. Для этого удобно использовать деревянные прокладки. Зазор между створками должен быть от 10 до 50 мм.
Расстояние от нижней кромки створок до грунта должно быть не менее 50 мм.
По высоте створки устанавливаются на временные подкладки.
Проверить свободу хода створок при их открытии. Для этого нужно на нижней кромке ворот установить планку перпендикулярно створкам. Длина планки должна быть равна ширине створки. Выставить планку горизонтально по уровню. Дальний конец планки не должен соприкасаться с грунтом. В противном случае створка при открывании упрётся в землю.
Проведя все необходимые измерения, можно устанавливать навесы. Для этого их размещают в предусмотренном зазоре и приваривают к опорным столбам и створкам.
Навесы распашных ворот приваривают к опорным столбам
Если для столбов использовались оцинкованные трубы, сварные швы нужно тщательно зачистить и закрасить специальной краской, которая на 95% состоит из цинкового порошка. В противном случае металл будет активно корродировать, и столбы быстро выйдут из строя.
Разметить и просверлить отверстия под фиксирующие штыри, установить их на место.
На верх опорной стойки нужно приварить пластину подходящего размера, чтобы заглушить отверстие.
Фиксирующие штыри нужны только на время длительного отсутствия хозяев или при сильном ветре, чтобы избежать повреждений механизма от ветровой нагрузки

Выбор автоматики для распашных ворот

Наиболее часто в качестве устройства для открывания/закрывания ворот применяются линейные и рычажные приводы на электрической тяге, а также гидравлические приводы.

Линейные приводы

Популярность линейных механизмов обусловлена их меньшей стоимостью по сравнению с рычажными и более высокой мощностью и устойчивостью в работе. Их доля на рынке составляет порядка 95%.

Особенность конструкции таких механизмов заключается в использовании червячного винта, что позволяет переносить повышенные нагрузки. Важным фактором, определяющим популярность линейных приводов, является также возможность использовать их для открытия ворот как внутрь, так и наружу. Дополнительным достоинством является возможность их установки на узкие столбы.

Приводы ворот рычажные

Главной особенностью таких механизмов является плавная работа при открывании и закрывании, что обусловлено особенностями конструкции.

Мотор-редуктор через червячную передачу приводит в движение рычаги, связанные со створками. Открывание/закрывание производится в любую сторону на угол до 110°.

Автоматика управления воротами

Механизация работы ворот не даёт каких-либо преимуществ, если применяется без автоматического управления. Удобно открывать их простым нажатием на кнопку пульта управления.

Обозначения на рисунке:

Привод левой створки.
Привод правой створки.
Панель управления.
Устройство приёма сигналов.
Фотоэлементы для обеспечения безопасности.
Лампа сигнальная.
Приёмная антенна.
Стойки для установки фотоэлементов.

Здесь представлен минимальный набор управляющих устройств для обеспечения работы распашных ворот.

Дополнительные устройства на распашных воротах

Автоматизированные распашные ворота не требуют никаких дополнительных элементов конструкции.

Но возможны ситуации, когда вся конструкция подвергается критическим нагрузкам. Прежде всего это относится к сплошным створкам при сильном ветре. Поэтому для страховки применяются традиционные засовы и штыри в нижней части створок. Материалом для их изготовления обычно являются остатки от основной конструкции створок, стальные загнутые прутки диаметром 12–16 мм. Для замочных петель используется металлическая полоса толщиной 4 мм.

Все эти дополнительные элементы используются на время длительного отсутствия хозяев или при наступлении неблагоприятных погодных условий.

Видео: изготовление автоматических распашных ворот своими руками

Красивые, правильно изготовленные автоматизированные ворота являются не только украшением загородного дома, но и надёжным охранным устройством. Сделать их своими руками по силам большинству застройщиков.

Хороший, надёжный забор с красивыми воротами является не только защитой загородного участка от непрошеных гостей, но и даёт чёткое представление о его границах. Чтобы сделать ограждение более удобным и практичным, его ворота снабжают приспособлениями, которые упрощают их открывание и позволяют сделать этот процесс автоматическим. Одной из наиболее популярных конструкций является система с механизмом, который позволяет сдвигать полотно ограждения в сторону. Сегодня немало компаний занимаются установкой откатных ворот, но мы предлагаем изготовить их своими руками.

Устройство и принцип действия откатных ворот

В зависимости от типа и расположения опорной поверхности, откатные ворота делятся на рельсовые и роликовые, но, поскольку вторые имеют более надёжную конструкцию, то сегодня системы с нижней рельсовой направляющей практически не используются. Что же касается механизма с опорными роликами, то его несложно собрать самостоятельно, поскольку все комплектующие можно приобрести в торговой сети или сделать самостоятельно.

Популярные ранее сдвижные ворота с нижним направляющим рельсом сегодня вытеснила более надёжная конструкция с опорными роликами

Эти ворота можно соорудить двумя способами:

моноширмой,
двойной синхронной конструкцией.

Моноширма - это конструкция из одной створки, которая опирается на установленные сбоку от проёма роликовые направляющие (тележки или консольные опоры). По ним ворота сдвигаются в одну сторону, открывая место для проезда автомобиля. Такая система не требует верхней перетяжки между столбами и используется при высоте полотна не более 2 метров. Простота и удобство моноширмы способствуют её популярности для обустройства частных участков, открытых площадок и дворов.

Схема роликовых сдвижных ворот

Двойные синхронные ворота имеют пару створок, которые отъезжают в противоположные стороны. В отличие от моноширмы конструкция имеет два опорных фундамента и верхнюю балку, которая служит направляющей для дополнительных роликов. Консольная система способна выдержать полотно увеличенногоо веса, поэтому применяется для ворот высотой более 2 метров. Является хорошим вариантом для оснащения гаражей для грузовых авто и высоких ангаров, различных складов, промышленных объектов и т. д.

Поскольку для частного подворья необходимость в установке высоких ворот возникает нечасто, далее будем рассматривать одинарные системы. Кроме всего прочего, такие откатные ворота имеют упрощённую конструкцию, поэтому больше подходят для изготовления своими руками.

Роликовые тележки являются основными опорными элементами конструкции

Кроме направляющей и роликовых опор (консольных блоков или тележек) работоспособность конструкции обеспечивают несколько других элементов.

Нижний и верхний улавливатель. Представляют собой П-образные кронштейны, установленные на краях улавливающего столба (опоры, стойки) и предназначенные для фиксации ворот в закрытом состоянии. Верхний улавливатель предотвращает «заваливание» створки набок, в то время как нижний фиксатор в дополнение к этой функции ещё и ослабляет нагрузку на ролики и направляющую.
Улавливатели изготавливают из толстого металла, ведь от них зависит надёжность фиксации ворот в закрытом положении
Поддерживающая шина или скоба (роликовый ограничитель). Устанавливается по верхнему краю основной стойки и служит для дополнительной фиксации полотна.
Поддерживающая скоба в сборе с роликами
Опорный ролик. Крепится к переднему торцу направляющей и служит в качестве заглушки, демпфера и опорного элемента. При вхождении створки в нижний улавливатель он смягчает удар и принимает на себя часть веса конструкции.
Опорный ролик с резиновой демпфирующей подушкой

Кроме этого, некоторые детали системы снабжаются заглушками, которые предотвращают набивание снега и служат в качестве декоративных элементов.

Особенности проектирования конструкции

Прежде чем приступать к закупке материалов, следует составить хотя бы небольшой чертёж или эскиз с указанием основных размеров и расчётом необходимого материала.

Размеры полотна

Одним из основных вопросов в проектировании ворот является определение ширины и других габаритов конструкции. Прежде всего, следует определить расстояние между столбами ворот, поскольку все дальнейшие расчёты зависят от этой величины. При этом учитывают:

размеры автотранспорта, который будет въезжать на участок;
угол въезда автомобилей;
свободный зазор между габаритной шириной авто и опорами ворот, который должен составлять 0.3–0.5 м с каждой стороны.

Для легковых автомобилей среднего класса будет достаточно ворот шириной 2.5–3 м, тогда как грузовик или трактор требуют проёма размером не менее 3.5 метра.

Конструкция и размеры полотна сдвижных ворот с каркасом под металлопрофиль

Если же движение перпендикулярно линии ограждения затруднено и потребуется въезд под углом, то это значение необходимо увеличить ещё в 1.5 раза. А ведь надо учесть ещё и то, что машина по какой-либо причине (скользкая поверхность, неопытный водитель, неправильно закреплённый груз) может сместиться или наклониться в сторону. Поэтому оптимальной можно считать ширину створа ворот около 4.5 м - этого будет достаточно для любых ситуаций.

Рассчитывая ширину полотна, к размеру проёма прибавляют 20 см. Это необходимо сделать для того, чтобы при закрытых воротах со стороны опорных роликов двор не просматривался через щель. Если при изготовлении створки эта возможность не учитывалась, то из ситуации можно выйти, чуть сдвинув друг к другу столбы. При определении высоты ворот многие считают, что она должна быть такой же, как и у ограды, но обычно полотно делают немного меньшим. Это связано с тем, что нижний край ограждения устанавливают с минимальным зазором от уровня участка, в то время как створка земли не касается и устанавливается с зазором около 10 см.

Чертёж полотна сдвижных ворот без каркаса под заполняющий профиль

На самом деле, расстояние между нижней направляющей и уровнем двора регулируется при помощи опорных площадок, которыми выставляется высота роликовых тележек. В зависимости от их положения створки возвышаются над участком на высоту от 10 до 15 см.

Кроме того, на высоту полотна влияют размеры рамы его каркаса и ширина нижней направляющей. Чтобы в итоге ворота находились на одном уровне с забором, при проектировании необходимо учесть все эти нюансы и сделать точный расчёт.

Чертежи и схемы

Основой конструкции откатных ворот является направляющая, которая передвигается по консольным блокам.

Чтобы опорные ролики не препятствовали проезду, их сдвигают за боковой габарит. При этом створку удлиняют за счёт специального откоса, выполняющего функции противовеса. Избежать перекоса при закрывании откатных ворот можно в том случае, если длина откоса будет равняться ½ ширины створки.

Всю нагрузку при работе механизма берут на себя роликовые тележки, поэтому для их установки требуется прочное, надёжное онование. Фундамент выополняют в виде массивного железобетонного сооружения с верхней закладной площадкой из широкого металлического швеллера. В дальнейшем его будет удобно использовать не только для монтажа роликовых опор, но и для крепления привода автоматики.

Откатной тип имеет очень простую конструкцию. Понимания механизм работы достаточно для того, чтобы самостоятельно составить необходимые эскизы и сделать расчёты. Тем не менее предоставляем вашему вниманию схемы и чертежи конструкций, которые будут служить в качестве наглядных пособий и помогут в работе. Кроме всего прочего, один из готовых проектов можно взять за основу при изготовлении откатных ворот собственноручно.

Чертежи для изготовления

Монтажная схема для изготовления откатных ворот Чертёж роликовой опоры Чертёж полотна с направляющей рейкой Чертёж опорной скобы Монтажная схема закладной площадки Структурная схема откатных ворот Чертёж концевого ролика Спецификация деталей конструкции сдвижных ворот Чертёж направляющей с роликом в сборе

Что понадобится для сооружения своими руками

Приступая к строительству ворот, необходимо иметь набор комплектующих (фурнитуры), которые можно приобрести комплектом или изготовить самостоятельно. Что касается инструментов, то никаких специфических приспособлений не понадобится - всё необходимое можно найти даже у начинающего домашнего мастера.

Выбор деталей для механизма отката

Есть несколько вариантов комплектующих для откатных ворот в зависимости от ширины проёма и весовой нагрузки:

для ворот массой до 400 кг и шириной не более 4 м;
для полотен весом до 600 кг и шириной не более 6 м;
для створок массой от 600 кг и шириной 6 м и больше.

Выбирая тот или иной комплект для своих нужд, следует обязательно учитывать материал заполнения полотна, ведь он оказывает существенное влияние на вес створки.

Набор для создания состоит из таких деталей:

нижняя направляющая;
поддерживающая скоба с роликами;
роликовая опора - 2 шт.;
поддерживающая подставка роликовой платформы - 2 шт.;
опорный (концевой) ролик;
нижний и верхний улавливатели;
пластиковые заглушки.

Направляющая нижних роликов должна быть достаточно жёсткой, чтобы сохранять первоначальную форму и не деформироваться при ветровой нагрузке. Чтобы обеспечить это условие, ответственные производители изготавливают рельс из качественной конструкционной стали толщиной не менее 3.6 мм - на этот параметр и следует ориентироваться при его выборе.

Комплект фурнитуры для сборки откатных ворот

Поскольку всю массу ворот удерживают роликовые тележки, их подшипники должны быть качественными, а сами поверхности качения иметь высокую твёрдость. В продаже можно найти консольные блоки с пластиковыми роликами, которые снижают уровень шума при движении ворот. Учтите, что через некоторое время эти детали придётся менять, поскольку даже самые высококачественные термопласты не сравнятся с цементированной сталью. Перед монтажом подшипники опорных роликов рекомендуется вскрыть, чтобы проверить количество смазки - от этого зависит, будут ли ворота скрипеть при движении, и как долго эти детали будут работать без люфтов и заклиниваний.

Фиксацию створки сверху обеспечивает поддерживающая скоба. Чтобы обеспечить устойчивость и надёжность конструкции, её толщина должна быть не менее 4 мм. Что же касается установленных на ней направляющих, то лучше всего зарекомендовали себя резиновые ролики. Нагрузка на них не так уж велика, а вот то, что они не царапают каркас ворот в процессе эксплуатации, положительным образом влияет на эстетичность конструкции.

При выборе нижнего улавливателя следует учитывать, что он работает в паре с опорным роликом. Следует обязательно проверить, насколько свободно концевик входит в фиксатор. Кроме того, торцовый ролик предназначен для перераспределения нагрузки при закрытых воротах, поэтому к нему предъявляются такие же требования, как и к основным опорным элементам системы.

Металлическая пластина, из которой изготавливаются улавливатели, должна иметь толщину не менее 4 мм, поскольку от её качества зависит надёжность фиксации створки в закрытом положении. Кроме того, прочность этих деталей должна обеспечиваться сварочным соединением.

Заглушки направляющего рельса подойдут любые. Главное, чтобы они препятствовали попаданию снега и выполняли декоративную функцию.

Выбор материала для зашивки полностью зависит от личных предпочтений и финансовых возможностей, поэтому можно использовать:

профнастил, который имеет небольшой вес и легко монтируется при помощи заклёпок или саморезов. Профильные панели можно подобрать по толщине, цвету, глубине и ширине волны, а их покрытие способно долгие годы защищать металл от коррозии;
стальные листы - подбирают по толщине и размерам. Чаще всего используют как основу под кованые элементы ворот;
поликарбонат, с которым ворота будут самыми лёгкими;
штакетник или вагонку - их необходимо обрабатывать антисептическими средствами и покрывать лаком или краской. Только в таком случае можно рассчитывать на долговечность и эстетичный внешний вид пиломатериалов;
ковка - может использоваться как отдельно, так и в сочетании с поликарбонатом, пиломатериалами или стальными листами. Сегодня в торговой сети можно купить отдельные кованые элементы, из которых при помощи сварки несложно соорудить настоящее произведение кузнечного искусства;
филёнка (шоколадка) – для её получения металлические листы подвергают штамповке. В продаже можно найти «шоколадки» различных размеров. К каркасу их крепят сваркой или заклёпками.

Используя для обшивки полотна ковку, стальные листы или филёнку, следует учитывать значительное увеличение массы ворот при выборе роликовых опор и других элементов конструкции.

В продаже можно найти филёнку различного размера, что позволяет создавать ворота оригинального дизайна

Какой инструмент и материалы понадобятся

Сооружение откатных ворот потребует выполнения не только слесарных, но и бетонных работ, поэтому следует подготовить:

лопату;
лом или кирку;
трамбовку;
ёмкости для сыпучих материалов и бетона;
сварочный аппарат;
болгарку (угловая шлифовальная машина или УШМ);
отрезной и зачистной круг для УШМ;
молоток;
шуруповёрт;
набор рожковых ключей;
рулетку;
чертилку или карандаш;
компрессор с пульверизатором или кисти для малярных работ.

Если обшивка створки будет выполняться не металлом, а деревом, то могут понадобиться циркулярная или торцовая пила, рубанок, стамеска и другие столярные инструменты.

Для изготовления полотна ворот лучше всего подходят профильные стальные трубы

Кроме комплектующих и элементов обшивки, понадобится немало других материалов. Так, чтобы сделать откатные ворота для 4-метрового проёма, потребуется завезти на участок:

не менее 18 метров профильной трубы 50х50 мм или 60х40 мм со стенкой 2 мм - для сварки рамы каркаса;
до 20 погонных метров трубы 40х20х2 мм, которая понадобится для внутренних деталей каркаса;
швеллер № 20 длиной не менее 2 м - для сооружения закладной опорной площадки для роликовых направляющих;
Вместо швеллера можно использовать два отрезка стального уголка с полкой длиной 100 мм, которые сваривают по длине. Устанавливать закладные только под каретки роликовых опор, равно как и бетонировать шпильки, не рекомендуется - в этом случае будет сложно выставлять ролики и регулировать устройство автоматического закрывания (привод).
толстый листовой металл для нащельников - закладных, которые устанавливаются в кладку при сооружении боковых опор (столбов);
около 15 м арматуры или стального прутка диаметром 10–12 мм, которые будут нужны для крепления швеллера и сооружения фундамента;
песок, щебень и цемент для приготовления бетона.

Следует заранее позаботиться об эстетичности конструкции, поэтому для окрашивания каркаса или всего полотна понадобится краска и грунтовка. Подойдёт любая алкидная эмаль для наружных работ и грунтовка для металлических поверхностей.

Поэтапный монтаж откатных ворот

Правильный подход к изготовлению откатных ворот позволит получить прочную, надёжную конструкцию и избежать ошибок в работе. Поэтому весь процесс лучше разделить на несколько этапов:

сооружение опорных столбов;
обустройство фундамента;
изготовление полотна и отдельных элементов конструкции;
монтаж конструкции.

Чтобы добиться успеха, необходимо всё делать согласно плану работ. Каждый шаг должен сопровождаться контролем геометрии и других технологических параметров. Только в этом случае можно рассчитывать на то, что ворота сможет открывать даже ребёнок.

Установка столбов

Монтаж опорных столбов является одним из самых ответственных этапов, поскольку в дальнейшем они будут отвечать за устойчивость всей конструкции. Стойки можно сделать из различных материалов - дубового бруса, массивного металлопроката, кирпича или бетона. Рекомендуется бетонировать столбы на глубину не менее 1 м, а на участках с высоким уровнем грунтовых вод обустраивать общий фундамент под все конструктивные элементы откатных ворот.

Схема опорных конструкций откатных ворот

Если для стоек используются металлические трубы, то монтаж улавливателей и поддерживающей шины не вызывает трудностей - их можно закрепить сваркой. В случае когда столбы изготавливаются из камня или кирпича, в кладку необходимо устанавливать закладные. Эти крепёжные элементы представляют собой металлические площадки из толстой листовой стали, к которой приваривают отрезки металлического прутка или толстой проволоки. В процессе сооружения столбов гибкие элементы укладывают в швы, устанавливая нащельники на нужной высоте.

Итак, для монтажа опорных стоек копают яму диаметром не менее 0.5 м и глубиной более 1 метра, в которую устанавливают столб. Далее выставляют его при помощи уровня и заливают бетоном. Для надёжности на нижнюю часть металлической стойки можно приварить несколько поперечин из кусков уголка, труб, арматуры и т. д.

Строительство фундамента

Прежде чем приступать к монтажным работам, необходимо сделать разметку фундамента опорной площадки и подготовить котлован для его обустройства. В этих целях от плоскости ограждения отступают 0.5 м - это и будет ширина траншеи. Фундамент должен быть длиннее противовеса створки на 20–30 см.

Если для открывания ворот будет использоваться автоматика, то ещё на этапе установки столбов и сооружения фундамента в земле прокладывают электрические кабели. Для их защиты используют гофрированный пластиковый кожух.

В качестве закладной фундамента используется швеллер шириной до 20 см. Его длина равняется половине ширины проёма плюс припуск 10–20 см на установку площадок роликовых опор. Чтобы обеспечить монолитность закладной, её усиливают каркасом из арматуры.

Чертёж фундамента опорной площадки

Фундамент сооружают так:

копают траншею глубиной 1–1.5 м. На песчаных грунтах, а также при высоком уровне грунтовых вод дно котлована должно находиться ниже точки промерзания;
из металлического прутка или арматуры нарезают стержни: длинные 1–1.5 м (по глубине траншеи) и короткие 0.2 м. Последних потребуется в два раза меньше - они будут использоваться в качестве перемычек;
длинные куски арматуры приваривают к боковым полкам швеллера на расстоянии 30 см друг от друга, получая конструкцию, похожую на скамью с множеством ножек;
противоположные прутки соединяют попарно при помощи 20-сантиметровых перемычек на расстоянии 0.7–0.8 м от швеллера;
в траншею опускают конструкцию закладной, выравнивая швеллер по высоте участка.
Швеллер должен выставляться строго по горизонтали таким образом, чтобы его верхняя плоскость совпадала с уровнем проезжей части. Если плитка, бетонное или асфальное покрытие ещё только планируется, то обязательно следует учитывать увеличение высоты проезда.
устанавливают опалубку и армопояс;
заливают бетон и тщательно его уплотняют.

По технологии фундамент должен выстояться в течение 28 дней, чтобы бетон достиг марочной прочности.

Обустройство фундамента опорной площадки

Изготовление створки

Для изготовления несущего каркаса полотна ворот используются профильные металлические трубы сечением не менее 50х50 мм. Чтобы не получить створку, которую повело «пропеллером», необходимо обустроить площадку со строго горизонтальной плоскостью. Для этого выбирают широкое, ровное место и с небольшими зазорами раскладывают на земле деревянные рейки или бруски. Контроль уровня осуществляют при помощи лазерного или пузырькового инструмента и строительного шнура.

Для сварки полотна сдвижных ворот удобно использовать деревянные подпорки

Сварку полотна ведут снизу вверх, укладывая отдельные элементы конструкции на подготовленную плоскость.

Изготавливают наружную раму, которая является основным каркасом створки. Для этого к направляющему рельсу приваривают трубу рамы сечением 50х50 мм или 60х40 мм. После этого к её верхней плоскости крепят вертикальные трубы, монтируют верхнюю поперечину и откос. Сварочный шов можно выполнять прихватками длиной 2 см через каждые 0.5–0.6 м.
Сварку каркаса ведут в шахматном порядке. Это позволит предотвратить перегрев отдельных участков и нарушение плоскостности конструкции.
К основанию рамы приваривают элементы заполняющего каркаса, который понадобится для крепления профнастила и сделает конструкцию более жёсткой. Внутренние переборки изготавливают из труб 40х20 мм.
Места сварки зачищают угловой шлифмашиной, после чего конструкцию покрывают грунтовкой.
При помощи пульверизатора наносят два-три слоя алкидной краски.
После высыхания защитного слоя полотно обшивают профнастилом. Для его крепления используют саморезы или заклёпки, отверстия под которые сверлят электродрелью.

Каркас, который будет обшиваться профлистом, деревом или поликарбонатом, перед заполнением необходимо покрасить

Если в качестве заполнения используются стальные листы или ковка, то их приваривают на этапе сооружения каркаса, после чего зачищают и только после этого ворота подготавливают к окрашиванию.

Инструкция по сборке конструкции

Монтаж откатных ворот начинают с разметки. Для того чтобы обозначить траекторию их движения, вдоль проезжей части необходимо натянуть шнур. Зазор между ним и дорожным покрытием должен составлять 150–200 мм, а расстояние до опорного столба - равняться 70 мм (при рекомендуемой толщине полотна до 70 мм). В дальнейшем шнур будет служить осевой линией при установке консольных опор
Определяют место установки передней роликовой тележки. Принцип здесь простой - чем дальше опоры разместить друг от друга, тем меньшей будет нагрузка на подшипники. Тем не менее ближний к проезжей части комплект опорных роликов устанавливают не по крайнему габариту столба, а на расстоянии 15 см в сторону отката. Это делается для того, чтобы торчащий из створки накатной ролик не выступал на проезжую часть. Чтобы определить крайнее положение задней консольной опоры, из общей длины полотна (с противовесом) вычитают 100 мм. Полученное значение откладывают от принимающего столба (на котором будут крепиться улавливатели) – эта точка будет внешней границей второй тележки.
Определение мест установки роликовых опор
Поддерживающие площадки роликовых опор выставляют по полученным точкам и прихватывают сваркой, после чего на регулировочные пластины устанавливают ролики.
Роликовые опоры устанавливаются на опорную плиту посредством поддерживающих площадок. Это позволяет избежать перегрева роликов при монтаже и получить возможность выставить направляющую «в горизонталь»
Полотно ворот ставят не место, накатывая направляющую на ролики. Проверяют правильность установки опор, после чего створку снимают, а сами тележки демонтируют.
Надёжно приваривают регулировочные пластины.
Перед тем, как приварить опорные площадки и установить тележки на место, полотно ворот снимают
Устанавливают на место роликовые опоры и полотно, после чего ворота фиксируют в закрытом состоянии.
Строительный уровень выставляют в одной плоскости с направляющей, после чего регулировочными болтами поддерживающих площадок выставляют ворота «в горизонт».
Правильный монтаж роликовой тележки (с поддерживающей площадкой) позволит без проблем регулировать уровень направляющей балки
Накатной ролик устанавливают внутрь направляющей, после чего крепят его болтами и для надёжности прихватывают сваркой.
Монтаж накатного ролика
Напротив ближнего к роликовым тележкам столба на верхний край полотна устанавливают роликовый ограничитель. Поддерживающую шину крепят сваркой, после чего регулируют установку ворот по вертикали.
Скобу поддерживающей шины к столбу можно крепить сваркой - широкий диапазон регулировки каждого ролика позволяет без проблем выставить полотно ворот по вертикали
Монтируют нижний улавливатель. Чтобы отметить место его установки, ворота фиксируют в закрытом положении, заводят скобу улавливателя под опорный ролик и прижимают до полного касания. Улавливатель крепят болтами, чтобы в дальнейшем можно было регулировать его положение относительно ролика.
Если всё делать правильно и аккуратно, то в итоге должна получиться вот такая конструкция
Видео: как установить откатные ворота своими руками

Как оснастить их автоматикой
Устанавливать на такие ворота систему автоматического открывания можно лишь в том случае, когда они легко и без рывков передвигаются по роликам. Для этого необходимо приобрести:
- зубчатую рейку;
- электропривод;
- сигнальную лампочку;
- концевые выключатели или фотоэлементы;
- пульт ДУ;
- блок управления.
Сегодня нет необходимости покупать составляющие по отдельности - в продаже можно найти готовые комплекты автоматики. Для монтажа системы понадобятся такие же инструменты, которые использовались при изготовлении и установке ворот.
Комплект автоматики для откатных ворот
Электропривод крепят к тому же самому закладному швеллеру, что и роликовые опоры. Работу выполняют поэтапно.

В целях безопасности на крайний столб устанавливают сигнальную лампу. После этого проверяют правильность электрических подключений и включают подачу электричества.
В качестве привода откатных ворот можно использовать шуруповёрт или любой электродвигатель с редуктором, а для дистанционного управления применить недорогую автомобильную сигнализацию.
Видео: откатные ворота с приводом, изготовленным из шуруповёрта

Хоть откатные ворота и требуют больше финансовых вложений, чем обычные, львиную долю затрат можно сэкономить, если сделать их своими руками. Удобство в эксплуатации и комфорт, который даёт система дистанционного управления, сочетаются с высокой надёжностью и способностью экономить место на участке. Неплохой аргумент в пользу современной и функциональной конструкции, не так ли?
Благодаря разносторонним увлечениям пишу на разные темы, но самые любимые - техника, технологии и строительство. Возможно потому, что знаю множество нюансов в этих областях не только теоретически, вследствие учебы в техническом университете и аспирантуре, но и с практической стороны, так как стараюсь все делать своими руками.

В наши дни для оборудования входа в гараж или на приусадебный участок популярны распашные створчатые конструкции. Они очень практичны, не требует особого ухода. Их можно заказать у специализированной строительной фирмы и получить в готовом виде или спроектировать и поставить своими руками, предварительно выбрав материал для изготовления. Это несложная система, состоит из двух створок и дополненная встроенной или примыкающей калиткой.

Распашные ворота со встроенной калиткой из профлиста и металлопрофиля

Готовые ворота стоят значительно дороже, чем эта же конструкция собственного изготовления. К тому же сооружение её своими руками – это реализация идей обустройства собственного владения, без которых не может творить ни один домашний мастер. Перед ним сразу же встают вопросы: нужна ли калитка; если нужна, то какой она должна быть.

Практичность встроенной калиточной дверцы в одну из плоскостей ворот бесспорна. Нет необходимости при каждом пешеходном входе/выходе громыхать замком или засовом, тратить время на то, чтобы распахнуть или закрыть металлические тяжёлые створы.

Пример встроенной калитки из профнастила К тому же явная экономия пространства, особенно если его приходится выкраивать при обустройстве гаража или дачи. А обязательный порожек перед ней предотвращает скопление снега, препятствующего её открытию.

Примыкающая калитка также имеет немало достоинств. Обычно её устанавливают без порога, создающего неудобства при выходе на улицу с детской коляской или велосипедом. Отсутствует препятствие для малышей, которые, преодолевая его, легко могут получить травмы. Однако после снежной ночи её открыть можно после соответствующей расчистки территории.

Вид калиток определяет не каркас, а тот материал, которым он заполнен. В связи с этим они бывают:

деревянные;
из профнастила;
металлические;
из кованого металла.

На калиточные дверцы, независимо от того встроенные или примыкающие, всегда тратится тот же материал, из которого сделаны ворота.

Чертеж с размерами ворот и встроенной калитки

Иначе вся конструкция будет выглядеть непривлекательно, даже нелепо. Поэтому приобретая деревянные доски или листы профнастила, надо учитывать размеры будущей примыкающей калитки.

Деревянная калитка

Издавна забор или вход на усадьбу обустраивали штакетником – неширокими деревянными планками, прибитыми гвоздями к поперечной перекладине. Какой-либо дополнительный каркас для укрепления входной конструкции не требовался. Соорудить её очень просто, а домашнему умельцу не понадобятся профессиональные навыки плотника. Правда, от частого использования такие ворота в скором времени перекашивались, требовали ремонта или замены.

Чтобы укрепить деревянные входные сооружения, придумали каркас из металла для крепления обшивочного материала. Такие ворота служат дольше, но древесина даже при самом тщательном уходе подвергается воздействию насекомых, атмосферных осадков, температурных перепадов.

Конструкция деревянных ворот и встроенной калитки

Она изнашивается значительно быстрее, чем металлические детали. Чтобы сделать своими руками рядом с воротами, не потребуется много времени, если она проектировалась в заборе ещё до его возведения. Стоить хозяину будет совсем недорого, даже если использовать доски высокого качества. Здесь не обойтись без

дверных навесов;
ручки, защёлки;
саморезов;
антисептического раствора для обработки древесины;
грунтовки по дереву, лака;
бетонного раствора.

Общий порядок установки своими руками предельно прост. Доски, которые заранее обработаны антисептиком, на ровной горизонтальной поверхности выкладывают в виде будущей дверцы.

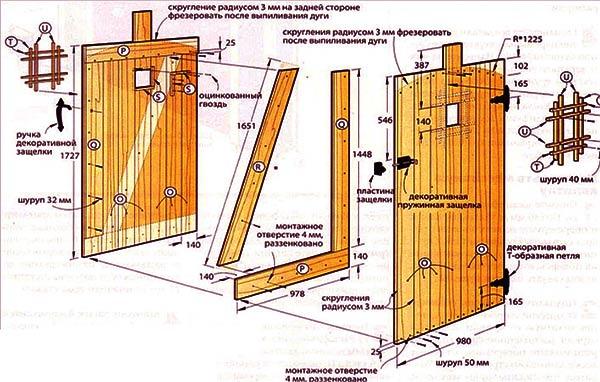

Схема с размерами для изготовления встроенной калитки из дерева

К верхнему и нижнему краю прибивают две поперечные перекладины и одну диагональную. Затем устанавливают заранее приготовленные опорные столбы с боковинами.

Расстояние между опорами равняется ширине калитки плюс 2–3 см. Глубина их погружения определяется уровнем промерзания грунта. Они должны стоять на непромерзающей земле. Затем навешивают створку, покрывают её грунтовкой по дереву, лаком. Дверную ручку и защёлку можно прикреплять в последнюю очередь. При аккуратном использовании такая конструкция прослужит 10 лет.
Если же ворота сделаны из полотна плотно примыкающих досок, а их укрепляет металлический каркас, то калиточная дверца должна быть выполнена в таком же стиле.

Калитка из металлического штакетника и профлиста

Позже появился металлический штакетник, который укрепил распашные оградительные сооружения, придал им совершенно новый вид. Этот материал по сравнению с деревом удлиняет срок эксплуатации калиточной дверцы в три раза. Однако текущий уход обязателен, а в первую очередь покраска и ремонт.

Металлический штакетник, обработанный полимерным составом, может иметь самые разнообразные оттенки. У него большие дизайнерские возможности создания цветовой гармонии в ансамбле с кровельной черепицей и кирпичными стенами дачи или частного городского дома.

Оборудованные стальным штакетником, очень прочные. Стоимость их гораздо ниже, чем кирпичных или каменных. Металлический каркас покрывают штакетником с некоторым просветом, поэтому в отличие от глухих перекрытий он создает меньшую парусность при напоре сильного ветра.

Пример встроенной калитки из профлиста

Это очень важно для дачи, которая не может быть защищена рядом стоящими высокими зданиями. А последовательность монтажа такая же, как при установке калиток из дерева. Используются обычные крепёжные материалы и инструменты.

Профнастил также обладает множеством достоинств. Это современный стройматериал из гофрированного стального листа, произведённый способом холодного проката. Он подвергается оцинковке, а для защиты от неблагоприятных атмосферных воздействий его покрывают специальным полимерным слоем. Для следует использовать профлист с двусторонним покрытием. Несмотря на металлический каркас, они будут одинаково привлекательными как со двора, так и с улицы.

Профлист лёгок, поэтому монтаж сооружений в заборе из распашных дверей можно выполнить своими руками, не привлекая сложной строительной техники.

Чертеж с размерами каркаса металлической калитки

При монтаже не обойтись без следующих электроинструментов:

сварочного аппарата;
болгарки;
шуруповёрта.

Установка опорных столбов производится по тем же правилам, как при сооружении калитки из дерева или стального штакетника. Если же распашные створы уже установлены, то можно в одну из них вмонтировать врезную калитку. Притом всё это можно сделать своими руками.

Калитка из кованого металла

Воротами и калитками из металла украшают не только заборы для дачи, шикарных усадеб, коттеджей, но и окружающий ландшафт. А металлические элементы ковки создают атмосферу, напоминающую времена расцвета ренессанса. Сделать их своими руками далеко не каждому по плечу. Тут необходимо соблюдать довольно сложную технологию холодной или горячей ковки с использованием специального оборудования. Столбы для будущей калитки должны быть достаточно прочными, поэтому их делают обычно из кирпича.

Оригинальный дизайн ворот и калитки из кованого металла

Самый надёжный вариант – это установить столбики из профильной трубы или другого материала, к которым будут крепиться завесы, и обложить их кирпичной кладкой. Предварительно металл обрабатывают, удаляя зачистным кругом болгарки пятна коррозии. Затем промывают бензином, чтобы удалить следы технических масел.

Глубиной в 1 м в земле выкапывают ямки, вставляют туда металлические столбики и укрепляют утрамбованным щебнем. При этом, используя отвес, постоянно проверяют их строго перпендикулярное положение. Сверху заливают бетонный раствор. Готовые опоры обкладывают кирпичом.

Достаточно эффективны и другие варианты. Например, каждая опора может стоять на отдельной бетонной основе или на ленточном заборном фундаменте, который уложен по периметру участка и продолжается под входными сооружениями. Такая монолитность обеспечивает высокую прочность всей оградительной системы, в том числе ворот и калиточного входа.

Вариант конструкции и схема ворот со встроенной калитки

В таком случае для укладки ленты фундамента своими руками потребуется время, соответствующий строительный материал и неукоснительное выполнение технологии укладки. Тогда по окончании всех этих работ не придётся после зимы переделывать покосившиеся, просевшие распашные створы и калитку. Самая простая – это рамный каркас с приваренной к нему сплошной подложкой без каких-либо дополнительных украшений. Всего лишь её покрывают битумным лаком.

Однако такие металлические конструкции встречаются не так часто и, как правило, для обустройства дачи, а не приусадебного участка городского дома.

Тренд последних лет – это распашные фасадные сооружения с ажурными гнутыми элементами и великолепными деталями горячей ковки. Калитками из кованого металла сегодня никого не удивишь. Их устанавливают, прежде всего, не для обустройства дачи, а для фешенебельного коттеджа или загородной усадьбы.

Вариант оформления встроенной кованой калитки

Они побудили возобновление древнего ремесла и возникновение новых современных технологий, имитирующих элементы ковки. Такие дверцы с декоративной обрешёткой долговечны, обладают очень высоким качеством. Они дорого стоят, но это достаточно надёжное вложение денег, которое пригодится не одному поколению владельцев.

Монтаж таких калиток успешно осуществляют своими руками посредством сварки или с использованием креплений на болтах. Первоначально сваривают рамный каркас, который должен быть на 2–3 см уже входного проёма. Затем, уложив его на ровную горизонтальную поверхность, укрепляют посередине перемычкой, роль которой может выполнять декоративная деталь.

В соответствии с заранее продуманным рисунком калитки в пределах рамы раскладывают литые украшения.

Пока они не закреплены, их можно перекладывать в поиске самого привлекательного варианта. Найдя его, элементы декора закрепляют, а сварочные швы обрабатывают зачистным кругом болгарки. Замок, защёлку или засов можно прикрепить к дверце, когда она уже будет подвешена к несущей опоре конструкции. После зачистки её покрывают грунтовкой и краской.

Есть ещё двустворчатые распашные калитки, которые содержат лучшие качества различных материалов. Например, стальной уголок используют, чтобы укрепить каркас, а раму дополняют коваными декоративными элементами. Если хозяин желает, чтобы прохожие не видели, что делается во дворе дачи или усадьбы, то внутреннее пространство заполняют профнастилом или деревом. Дизайнерских вариантов очень много для выражения вкусов и привязанностей владельца.

Надежные, удобные в использовании и простые в изготовлении металлические ворота отлично подходят для установки на загородных участках, дачных территориях и любых других объектах. Сборку и монтаж рассматриваемой конструкции можно выполнить своими руками. Это достаточно просто и гораздо выгоднее, нежели поручать ту же работу профессионалам. Чаще всего на индивидуальных участках устанавливаются распашные металлические ворота. Это наиболее простая в сборке система, с устройством которой можно безо всяких проблем справиться своими руками.

Перед началом работ по устройству металлических ворот необходимо подготовить подробный грамотный проект возводимой конструкции. Самое главное – определить оптимальные габариты.

Так, если через ворота будут проезжать грузовые автомобили, ширина конструкции должна составлять 350-400 см. Для легковых машин будет достаточно ширины в 250 см.

Что касается высоты, для ворот на частных территориях обычно достаточно показателя в 200-250 см. Все, опять-таки, зависит от размеров автомобиля.

Дополнительно предусмотрите в проекте некоторый промежуток между поверхностью земли и каркасом ворот. Благодаря этому промежутку вы сможете открывать ворота в снежную погоду.

Особенности конструкции ворот

В основе конструкции металлических ворот лежит каркас. Для сборки каркаса обычно используется обыкновенная труба диаметром 2-4 см. Также каркас можно сделать из профиля с квадратным сечением.

Каждую створку ворот необходимо оснастить 1-2 горизонтальными прожилинами, благодаря которым будет обеспечена более высокая жесткость системы. Вместо горизонтального расположения прожилин можно выбрать другие варианты, к примеру, разместить одну поперечную горизонтальную прожилину и две диагональные.

Для самостоятельной сборки ворот нужно владеть навыками обращения с болгаркой, элементарными измерительными приборами, аппаратом для сварки, шуруповертом, буром. При отсутствии должных навыков придется потратить некоторое время на обучение.

Для закрепления створок можно использовать саморезы, однако лучше всего выполнять стандартное крепление с помощью петель. Для одной створки достаточно пары петель диаметром 2 либо 3 см.

Опорные столбы изготавливаются из профилированной трубы 2х4 см или круглой трубы диаметром 7-7,6 см.

Опоры можно возводить непосредственно из труб, вкопанных в землю и закрепленных бетонным раствором. Также существует вариант, в соответствии с которым трубы устанавливаются в кирпичные столбы. В кирпичной кладке должна присутствовать пара закладных деталей. К ним будут приварены навесные стойки самодельных ворот.

Запорный механизм металлических ворот обычно имеет форму буквы «Г» и изготавливается из железного штыря. Элементы механизма устанавливаются внизу каждой воротной створки.

В месте фиксации створок в земле создаются специальные крепежные отверстия. Для их устройства удобно использовать металлические трубы. Подбирайте такие трубы, чтобы их внутренний диаметр примерно на 1 см превышал толщину стопорного механизма. Желательно, чтобы длина этих труб не превышала 500 мм.

Для обшивки металлического каркаса удобнее всего использовать профилированные листы. Современный профнастил прекрасно вписывается в дизайн любого участка. Подбирайте такой материал, чтобы он хорошо сочетался с забором. Профлист, как правило, закрепляют на высоте порядка 50-70 мм от основания.

Что нужно для работы: список инструментов и материалов

Предварительно подготовьте все, что вам понадобится в процессе выполнения рассматриваемой работы.

Набор для самостоятельной сборки металлических ворот

1. Трубы упоминавшихся ранее размеров.

2. Кирпич.

3. Цемент марки не ниже М400.

5. Металлопрофиль.

7. Молоток.

8. Заклепки.

9. Саморезы.

10. Карандаш.

11. Измерительные инструменты (угломер, рулетка).

12. Наждак.

13. Болгарка.

14. Кисточка и краска (если вы планируете красить ворота после установки).

Пошаговая инструкция по сборке и установке ворот

Первый этап – изготовление опор

Подготовьте материалы для сборки воротных опор и соберите их в единую конструкцию. В качестве основы можете использовать трубы и металлопрофиль. Также вам понадобится швеллер. Важно, чтобы ширина полки швелера составляла не меньше 10 см. Чем прочнее будет опора, тем дольше простоит вся конструкция.

Второй этап – монтаж опор

Воротные опорные столбы будут подвергаться повышенной нагрузке, в особенности при закрытии и открытии конструкции. Поэтому на этапе монтажа опор от вас потребуется гораздо большая ответственность, нежели при монтаже прилегающего забора.

Опоры вкапываются в землю и заливаются бетонным раствором либо же обкладываются кирпичным основанием. Также существует вариант установки опор непосредственно на кирпичные основания, но для новичка правильно выполнить такой монтаж очень сложно.

Навесы сделайте из гаражных петель. Количество петель подбирайте в соответствии с размером и весом створок. В большинстве случаев достаточно двух петель на каждую створку. Если же створки очень массивные, увеличьте общее количество петель до шести штук.

К обеим сторонам каждой петли приварите стальные пластины толщиной порядка 5 мм. Пластины следует приваривать по всей площади касания.

Третий этап – устройство приопорных столбов

Эти стойки сделайте из металлопрофиля квадратного сечения. Отрежьте пару кусков одной длины. Непосредственно длина этих частей должна быть приблизительно на 20-30 см меньше, чем высота воротных створок.

Приварите пластины навесных петель к готовым столбам. У вас должно получиться две одинаковые по размерам и пространственной ориетации конструкции.

Закрепите готовые конструкции на установленных опорах. Крепление выполняйте так, чтобы между приопорным столбом и опорной конструкцией оставался зазор шириной не более 3-4 мм.

Отрежьте верхнюю часть металлопрофиля подходящей длины и закрепите отрез на верхних точках опорных стоек.

Полностью скрепите все элементы конструкции с помощью сварочного аппарата. Сварку выполняйте точечно.

Четвертый этап – завершающий

Установите центральные стойки в количестве двух штук по центру металлических ворот. Монтаж выполняйте так, чтобы между упомянутыми элементами остался зазор порядка 1 см. Центральные стойки нужно «проточковать» сваркой. Стальные пластины же основательно привариваются к опорным стойкам.

Для усиления самодельных ворот возьмите лист стали толщиной порядка 50 мм и разрежьте его на 8 частей. Закрепите полученные части по углам воротных створок. В завершении нужно разделить конструкцию на 2 части при помощи обыкновенной болгарки, чтобы получить две одинаковые створки.

По возможности сделайте зазоры в пару миллиметров в петлях. Эти промежутки позволят избежать смещения воротных створок в будущем.

В завершении можете выполнить финишную отделку готовых ворот предпочитаемым материалом, к примеру, покрасить.

На современном рынке доступно множество средств и приспособлений, позволяющих выполнить автоматизацию самодельных металлических ворот. Если вам уже надоело перемещать створки вручную, купите обыкновенный линейный электропривод, и проблема будет решена!

Рассматриваемое средство автоматизации состоит из двух линейных электроприводов и блока управления. Также в состав конструкции входит электромагнитный замок, специальная антенна и сигнальная лампа.

Для питания средства автоматизации подходит обыкновенная бытовая электросеть на 200 Вт.

Автоматизация ворот может выполняться в соответствии с тремя разными методами. Конкретный метод подбирается с учетом того, в каком направлении открываются створки ворот. Они могут открываться вовнутрь, наружу либо вовнутрь с доработкой опорных столбов. Новичкам лучше всего отдавать предпочтение варианту с открытием створок наружу.

Блок управления может устанавливаться справа или слева. Конкретные рекомендации по установке приводятся в прилагающейся инструкции. Также в инструкции указываются требования в отношении сечения проводов. Уточните все эти моменты до начала выполнения работ по автоматизации.

Непосредственно процесс установки различается для разных моделей автоматизационны х систем. Конкретную схему рассматривайте в индивидуальном порядке. Ее вы найдете в инструкции к своему прибору.

Важно знать одну общую особенность установки для всех систем – привод должен размещаться на определенном расстоянии от опорного столба. Информацию насчет оптимального отдаления вы также сможете найти в инструкции к своему прибору.

После установки блока управления пользоваться воротами станет гораздо удобнее. Управлять положением створок можно со специального стационарного пульта или переносного устройства в виде миниатюрного брелока. Также существуют конструкции, которые автоматически раскрываются при приближении к ним автомобиля, но такой вариант больше подходит для раздвижных ворот.

Таким образом, в самостоятельном строительстве металлических ворот нет абсолютно ничего сложного. Вам нужно лишь определить оптимальные размеры конструкции, собрать основу, закрепить все необходимые элементы, а в завершении, если возникнет такое желание, выполнить простые работы по автоматизации системы. Следуйте инструкции, и все обязательно получится.

Удачной работы!

Видео – Ворота металлические своими руками

Обустройство любой территории предполагает наличие ограждающего забора. Обязательным атрибутом такой конструкции являются ворота для обеспечения беспрепятственного проникновения на объект. Подобные системы используются как на промышленных предприятиях, так и на частных участках. Изделия такого типа могут различаться сложностью и дизайном. Предварительная подготовка позволит вам подобрать оптимальный вариант изделия с учетом всех нюансов.

Особенности

Ворота представляют собой универсальные ограждающие конструкции, которые устанавливаются на входе на определенный объект или частную территорию. Сегодня существует множество разновидностей таких конструкций, что позволяет подбирать их в зависимости от назначения.

Независимо от того, какой тип ворот рассматривается, изделие состоит из нескольких основных элементов:

Полотно. Эта часть является основной всей системы. В зависимости от конструкции, полотен может быть несколько. Некоторые модели могут иметь сложную геометрическую форму, придаваемую с целью создания уникального дизайна.
Опоры. Данные изделия принимают основную нагрузку, создаваемую створкой или полотном. Форма и технические особенности зависят от способа крепления ворот.

Ворота имеют несколько отличительных особенностей:

Простота. Изготовление некоторых модификаций не требует знаний и опыта работы с разными материалами.
Долговечность. Качественные изделия могут прослужить до 15-20 лет при правильном уходе.
Легкость управления. Сегодня все виды ворот дополняются специальными петлями, роликами и другими системами, упрощающими открывание створок.
Разнообразие дизайна. Продукцию изготавливают с применением различных материалов и подходов. Это позволяет получать не только прочные, но и красивые изделия.

Виды

Ворота являются неотъемлемым элементом многих предприятий и частных усадеб. Эти конструкции должны решать несколько универсальных задач. Соорудить их сегодня можно и самостоятельно, используя специальные чертежи или эскизы. В зависимости от технических параметров, воротные системы можно разделить на несколько видов.

Откатные

Створка таких ворот сдвигается параллельно забору или одной из стен. Основными компонентами изделий являются полотно, консольная балка, ролики и опоры. Схема крепления данных атрибутов зависит только от выбранного типа створки и места ее расположения.

Смещение каркаса осуществляется за счет консольной балки и роликов.

Самым популярным видом являются консольные ворота, но существуют и подвесные, и рельсовые системы. Последние, к примеру, очень похожи на консольные, но движение осуществляется по специальной рельсе. Существуют и так называемые складные ворота. В них створка как бы входит сама в себя. Достигается это применением металлопрофиля различной толщины и его крепления. Откатные ворота являются универсальными, так как их можно установить как на даче, так и на промышленном объекте.

Среди недостатков можно выделить необходимость наличия свободного пространства с одной из сторон, а также высокую стоимость продукции.

Распашные

Ворота такого типа состоят из одной или двух створок, которые открываются по дуге. Применение распашных систем сегодня очень разнообразно. Их используют как в частных домовладениях, так и на больших сельхозпредприятиях, где нужны дополнительные ограждения для территорий. Строительство этих ворот является одним из самых простых, что и привело к их столь широкому распространению. Для их монтажа понадобится металл и сварка, с помощью которой варят каркас полотна, а после ворота устанавливают в нужном месте. Сегодня распашные ворота используются в качестве въездных.

Рулонные

Особенностью подобных конструкций является то, что полотно наматывается на специальный вал при движении вверх. Это стало возможным за счет разделения полотна на небольшие участки, которые связаны между собой. Теоретически, рулонные ворота могут устанавливаться на улице в качестве оградительных систем, однако этот процесс довольно трудозатратен, поэтому их монтируют в гаражах или на складах, где можно прикрепить каркас к основанию здания. Среди недостатков этих конструкций можно выделить их небольшую прочность.

Существуют разновидности, в которых полотно не скручивается в рулон, а складывается в гармошку, но применяют их довольно редко, так как они не так практичны.

Секционные

Ворота такого типа состоят из большого полотна из нескольких секций, которое двигается по специальным направляющим. Применяют подобные системы при строительстве больших складов, гаражей и других промышленных объектов. Чтобы повысить теплоизоляцию, внутрь полотна вставляют утеплитель. Ворота поднимаются вверх, так что дополнительное пространство возле основания не требуется. Некоторые модификации могут дополняться окнами и калитками.

Среди недостатков можно выделить высокую стоимость и ограниченность применения (монтаж выполняется только на прочные основания).

Поворотно-откидные

Материалы

Теоретически, сделать ворота можно практически из любого материала. Сегодня для таких целей применяют несколько видов:

Металлические листы. Зачастую для таких целей используют профлист, который подбирают по толщине и цвету. Из него формируют само полотно. Обратите внимание, что железными листами не только обшивают каркас, но и формируют верхний слой рулонных механизмов. Для защиты металла поверхность покрывают ПВХ растворами.
Трубы. Применяются как круглые, так и профильные изделия. Самодельные ворота зачастую делают из профиля: следует просто правильно сварить заготовки.
Металлические уголки. Они необходимы для создания или укрепления каркаса. Для тяжелых ворот этот материал не применяется.
Древесина. Данный материал является самым доступным и распространенным, но деревянные ворота сегодня встречаются все реже, так как они довольно требовательны к климатическим условиям.
Металлические прутья. Из них изготавливают декоративные элементы. Они являются основой кованых ворот, которые отличаются оригинальностью и красотой.

Как сделать своими руками

Ворота могут кардинально отличаться друг от друга дизайном и техническими параметрами. Сооружение некоторых модификаций технически невозможно в домашних условиях. К ним можно отнести подвесные или рулонные разновидности.

Перед тем, как приступать к строительству ворот в частном доме, следует учесть несколько рекомендаций, действовать поэтапно.

Определитесь с типом конструкции, которую планируете сооружать. Сегодня многие отдают предпочтение откатным системам, однако для них нужно свободное место вдоль забора. Это необходимо учитывать при планировании. На данном этапе желательно сделать все замеры, чтобы иметь данные, по которым будут рассчитываться основные параметры полотна.
Рассчитайте все параметры полотна и калитки (если она будет). Для этого лучше сделать небольшой чертеж, на который следует нанести все основные размеры будущей створки. Особое внимание нужно уделить консольным и веерным системам: для них точность наиболее важна.
Запаситесь инструментом. Сооружение некоторых видов ворот требует не только наличия молотка и сварки, но и других вспомогательных инструментов: циркулярки, болгарки и многих других.
Перед началом работ купите строительные материалы в нужном объеме: пластиковые трубы, профтрубы, ролики, петли и подобные. Необходимый набор определяется тем, какие ворота вы собираетесь строить.

Установка опор

Технически опорами можно называть элементы системы, которые удерживают полотна в определенном положении. Эти конструкции принимают основную нагрузку, поэтому их сооружают из прочных материалов. Самым простым вариантом является монтаж заборных столбов для распашных систем.

Состоит он из нескольких последовательных шагов:

Изначально определяются с местом расположения. Зачастую для двустворчатых ворот опорные столбы располагают на расстоянии, равному двойной ширине одного полотна плюс небольшой запас. Важно учитывать также сторону движения полотна. Если оно будет открываться во двор, то нужно оставить место для распахивания.
Бетонирование столбов. В качестве опор используют бетонные конструкции, деревянный брус или металлический швеллер различной толщины. Они подбираются в зависимости от веса ворот. При бетонировании важно углублять столбы не меньше, чем на 50 см. Выставлять их желательно строго вертикально, так как любое смещение может повлиять на возможность закрывания створок.
Когда бетон залит, и столбы выставлены, нужно монтировать растяжку, чтобы столбы не сменили положения во время застывания раствора.

Установка опорной системы для отдвижных филенчатых ворот – более сложный процесс.

Описать его можно несколькими пунктами:

Рытье канавы под нижнюю опорную балку. Она будет принимать основную нагрузку от отъездного полотна. Ров располагается вдоль проема, и его длина зачастую не превышает половины его ширины. Глубина ямы достигает 1-1,5 м.
Сооружение балки. Эта конструкция состоит из стального швеллера и металлических опор, которые привариваются к нему. В итоге вся конструкция напоминает букву «П». Швеллер устанавливается ножками вниз, его плоская сторона должна располагаться на одном уровне с грунтом.
Бетонирование. Когда все готово, ров с опорной балкой заливают бетоном. Важно контролировать, чтобы элементы не сместились в пространстве. Балка должна находиться в горизонтальной плоскости. Если не соблюдать данное условие, то движение отъездного полотна по роликам будет осложнено.
Когда опорная балка застыла, приступают к формированию боковых опорных столбов. Они нужны для оптимизации работы складывающейся конструкции. На них монтируются доводчики, опорные ролики, датчики движения и другие вспомогательные атрибуты. Многие специалисты рекомендуют сначала делать декоративные столбы для забора, а после крепить остальные детали уже к ним.

Что касается бронированных ворот или конструкций из сэндвич-панелей, то они не устанавливаются на улице. Эти системы крепятся непосредственно к каркасу здания, который и выступает в качестве опор.

Некоторые модификации оснащаются металлическим каркасом, который легко крепить, еще на заводе.

Монтаж

Перед тем, как приступать к установке ворот, их следует собрать. Самыми простыми в сборке считаются распашные и откатные системы. Следует рассмотреть технологию сооружения и монтажа конструкций распашного типа.

Ее можно разбить на несколько этапов:

Монтаж каркаса. Створку можно сделать как из дерева, так и из металла. Последний вариант предпочтительнее, так как металл более прочен и долговечен. Изначально профильные трубы режутся на заготовки, которые при складывании должны образовывать прямоугольник. Углы элементов соединяются между собой сваркой. Чтобы укрепить изделие, в местах стыков приваривают металлические уголки, придающие жесткости.
Обшивка. Когда каркас готов, его обшивают профилированным листом, деревом или сеткой Рабица. Если вы хотите получить красивую и необычную конструкцию, то в качестве декора можно использовать элементы ковки. Они требуют наличия опыта работы с металлом, ведь его нужно гнуть, придавая определенную форму. Если у вас нет опыта, можно приобрести готовые варианты.
Крепление. К готовым полотнам и опорным столбам приваривают навесные петли. Делать это желательно перед кладкой камня, чтобы можно было совместить обе половины петель идеально ровно. Если петли приварены правильно, то можно просто «надеть» створку на опорный штырь. В самом конце устанавливают замки и калитку.

Монтаж откатных ворот намного сложнее. Он предполагает выполнение таких операций:

Сооружение металлического каркаса. Его выполняют из прочной профильной трубы большой толщины. Длина полотна зачастую примерно на 50% больше, чем ширина проема. Это нужно, чтобы создать своеобразный противовес. Если же ширина полотна небольшая, противовес можно не делать. Технология также предполагает резку металла на заготовки с последующей их сваркой на углах, которым нужно уделить особое внимание. По всей длине каркаса следует приварить вертикальные опоры, к которым затем будет прикрепляться обшивка.
Монтаж опорной балки. Внешне она напоминает профильную трубу с продольным разрезом. Длина балки равна ширине нижнего торца ворот. К нему она и крепится с помощью точечной сварки.
Обшивка. Поверх каркаса располагают листы профилированной стали. Их крепят с помощью специальных саморезов, которые не боятся влаги и не повреждают металл.

Монтаж роликов и верхней направляющей. Опорные роллы и крепятся к металлической платформе. Ее желательно зафиксировать сваркой на швеллере, который выступает в качестве основания. Ролики надежно прикручиваются обычными болтами. Верхняя направляющая представляет собой небольшую планку, которая двигается по роллам. Роллы, в свою очередь, крепятся к опорным столбам. Они не позволяют полотну сдвигаться в стороны при движении. Завершается процедура установкой съемных полипропиленовых заглушек, которые крепятся на концы труб, предотвращая попадание в них влаги или грязи.
Установка ворот. Когда все системы закреплены, следует надеть полотно на ролики, протестировать. Все операции желательно выполнять хотя бы вдвоем, так как ворота довольно громоздкие и тяжелые.

Более подробно о том, как произвести монтаж откатных ворот своими руками, смотрите в следующем видео.

Автоматика

Каркас многих ворот изготавливают из металла, что увеличивает его вес. Открытие таких систем вручную не всегда комфортное. Решают данную проблему с помощью автоматических приводов. Изготовить их самому невозможно, так как для этого требуется специальное оборудование. Устанавливают автоматику на рольставни, раздвижные и распашные ворота. Этот процесс можно разбить на несколько последовательных шагов:

крепление привода. Он представляет собой двигатель с шестернями, которые и приводят в движения всю систему. Располагаются они внутри специального корпуса, что позволяет защитить их от внешних факторов. На данном этапе устройство подгоняется относительно полотна таким образом, чтобы рейка двигалась без нагрузки.
Крепление рейки. Ее фиксируют на полотне так, чтобы она совпадала с внутренней шестерней. Важно брать изделие в длину с небольшим запасом. При креплении ворота должны быть полностью закрыты.
Настройка. Чтобы двигатель мог перемещать сдвижные ворота, нужно, чтобы зубцы на шестерне и на рейке совпадали. Совмещают их специальными методами, о которых можно спросить у опытных мастеров.
Подключение. Двигатель соединяется с электрической сетью дома, при этом используют датчики, позволяющие открывать ворота с помощью телефона или обычной кнопки.
