Коллектор для отопления: принцип работы, правила установки и подключения. Распределительный коллектор отопления: сущность, разновидности, сборка своими руками Криволинейный коллектор

Распределительный коллектор отопления это устройство для распределения по потребителям теплоносителя в отопительной системе дома. Коллектор (или гребенка, как его еще называют) отвечает за равномерное поступление теплоносителя в различные контуры системы отопления.

Существует мнение, что установка распределительного коллектора не является обязательной, т.к. отопление будет эффективно функционировать и без нее. Это утверждение верно только для небольших домов, где используется одноконтурные простые схемы, то есть тепло от котла последовательно передается всем в доме, а затем возвращается обратно на подогрев.

При наличии трех и более контуров (например, радиаторы первого этажа, теплый пол первого этажа, радиаторы второго этажа, теплый пол второго этажа и т.д.) установка подобного устройства является обязательной. В противном случае неправильное распределение потоков теплоносящей жидкости может привести к снижению эффективности системы. К примеру, при горячих радиаторах будет оставаться холодным контур теплого пола или одна из комнат будет обогреваться слабо, при горячих батареях в других помещениях.

Виды гребенок для отопления

В магазинах можно приобрести отопительные коллекторы, отличающиеся по количеству подсоединяемых контуров, материалам изготовления, наличию термоголовок или расходомеров, производителю и массе иных признаков. Однако в целом их можно разделить на три основные группы:

коллектор для котельной;
гидрострелка;
локальные гребенки.

Распределительный коллектор отопления для котельной

Коллектор для котельной обычно монтируется из металлических труб большого диаметра и оснащается несколькими жидкости по системе. Данная коллекторная система состоит из подающей гребенки, по которой теплоноситель подается в отопительную систему всего дома, и гребенки, принимающей остывшую жидкость и отправляющей ее в котел на подогрев. На подающую гребенку устанавливаются насосы с отсечными кранами, а на принимающую, обычно, монтируется отсекающая запорная арматура.

В качестве необходимого элемента сложных отопительных систем выступает гидрострелка, поддерживающая наилучшую разницу температур в подающем и отводящем контуре. Благодаря этой разнице осуществляется поддержание работы теплогенераторной установки с наименьшими энергозатратами. Подробнее о гидрострелке мы поговорим далее в статье.

Коллектор для котельной также оснащается приборами контроля давления и термодатчиками для мониторинга работы всех элементов. Такой элемент имеет достаточно приличные габариты и устанавливается обычно в специальном помещении.

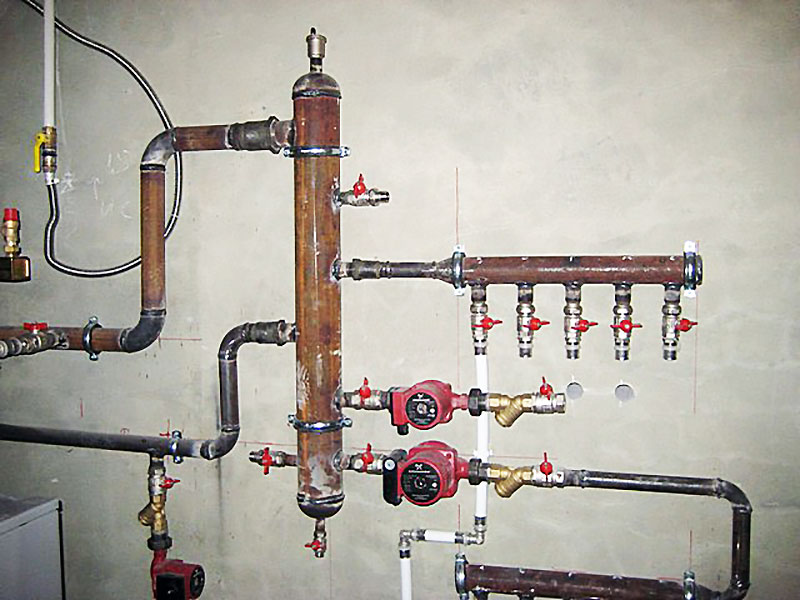

Гидрострелка

Гидрострелка представляет собой устройство, которое применяется для выравнивания давления и температуры в отопительной системе. В простейшем случае, с одной стороны к ней подходит контур , а с другой контур радиаторов, выполняя, таким образом, функцию распределительного коллектора.

Для более сложных систем гидрострелка устанавливается в котельной перед распределительным коллектором, выполняя все ту же функцию – выравнивание давления в системе.

Конструктивно гидрострелка выполняется в виде трубы с вертикальным расположением, на торцах которой устанавливаются эллиптические заглушки. Если теплоноситель, выходя из котла, имеет температуру, а следовательно и давление, выше необходимого, то попадая в гидрострелку, часть его идет в отопительный контур, а часть смешивается в охлажденным теплоносителем из обратки. Таким образом, происходит стабилизация и саморегулирование температуры и давления в системе. Наглядно, различные случаи протока жидкости показаны на схеме:

Распределительная гидрострелка позволяет:

не допускать резких колебаний температур, снижающих ресурс системы;
сохранять объем воды в теплообменнике котла на постоянном уровне;
поддерживать тепловое равновесие за счет отделения гидроконтура теплогенератора от общей магистрали системы.

Наиболее полная оптимизация работы системы с установленной гидрострелкой достигается благодаря применению отдельного циркуляционного насоса на каждый контур.

Гребенка для отопления

Распределительный коллектор для отопления имеет, в отличие от котельного коллектора, значительно более скромные габариты, однако, выполняет схожие функции. С помощью такой гребенки происходит распределение теплоносителя, поступающего из котельной, либо по потребителям на этаже, либо по различным группам потребителей (коллектор , коллектор радиаторов отопления).

Несколько различен и принцип работы. Если в котельном коллекторном узле происходит полная замена остывшего теплоносителя на нагретую жидкость, то в распределительной гребенке происходит в том числе и их смешивание, с подачей обратно в систему.

Функции гидрострелки в гребенках обычно возлагаются на дополнительный циркуляционный насос. С его помощью локальная теплонесущая жидкость движется по кругу, увлекая дополнительную порцию нагретого теплоносителя из-за различной температуры потоков. Одновременно с этим, охлажденная вода или антифриз поступает в главную магистраль. В соответствии с таким принципом работы, дозированное количество теплоносителя распределяется в тот или иной отопительный контур.

Распределительная гребенка системы отопления обычно устанавливается при наличии трех и более термоприборов в одном помещении и при оборудовании теплого пола. Она помогает оптимизировать функционирование всего комплекса и уменьшить энергозатраты теплогенератора.

И коллекторный узел в миникотельной, и распределительная гребенка на первый взгляд выполняют дублирующие друг друга функции, однако именно их совместное использование делает работу всего отопительного комплекса в высшей степени эффективной.

Устройство распределительного коллектора отопления

Распределительные гребенки для отопления в зависимости от подсоединяемых приборов могут иметь от 2 до 20 контуров, причем конструкция позволяет при необходимости это число увеличить. При производстве элементов гребенок используются материалы с высокой степенью сопротивления водяным примесям и внешним факторам. Обычно корпуса выполняются из нержавеющей стали или латуни.

Такие элементы обычно стоят довольно дорого, однако срок их службы достигает десятков лет. Простые и дешевые аналоги из полипропилена при этом по всем параметрам проигрывают изделиям из металла. При выборе коллектора необходимо обращать внимание на максимально возможное давление, пропускную способность, количество точек соединения и допустимость монтажа вспомогательных устройств.

Каждая точка подключения может оснащаться выпускными вентилями или отсекающими или регулировочными кранами. С их помощью можно перекрывать необходимую ветку при обслуживании или ремонте не перекрывая основной поток теплоносящей жидкости.

Для контроля тепловых процессов в отдельных помещениях на корпус гребенки могут монтироваться воздуховыпускные и сливные клапана, тепловые счетчики и расходомеры.

Коллекторная система имеет довольно простой принцип функционирования. После котла отопления разогретый теплоноситель проистекает в подающую гребенку. Во внутренней части коллектора она замедляет движение. Это обеспечивается увеличенным (по отношению к магистральному) диаметром внутренней части устройства. Затем теплоноситель равномерно распределяется между отдельными ветками подключения. Поступая в патрубки подключения, имеющие диаметр меньше чем коллектор, теплоноситель продолжает движение к устройствам, непосредственно обогревающим помещение.

Все элементы, будь то сетка теплого пола, радиатор или , получают теплоноситель равной температуры, это достигается настройкой специальных расходомеров, которые контролируют объем подачи теплоносителя в каждую ветку. Например, чтобы чтобы достигнуть одинаковой температуры теплого пола в ближней и дальней комнате, необходимо так настроить соответствующие расходомеры, чтобы в ветке ближней комнаты теплоноситель медленнее перемещался по трубам, а в ветке дальней комнаты быстрее.

После отдачи тепла, жидкость двигается по трубопроводу в сторону обратной гребенки с последующим направлением к котлу отопления.

Какой бы вид не имела бы отопительная система любого дома, в ней практически всегда присутствуют радиаторы отопления. Самым востребованным и популярным типом коллекторов, являются устройства, распределяющие тепловые потоки к радиаторам.

Радиаторный распределительный узел обычно состоит из двух связанных друг с другом распределительных гребенок. Первая направляет жидкость к радиаторам, вторая возвращает к котлу. Такие коллекторы, как правило, не снабжают дополнительным оборудованием и приборами, в целях экономии.

По виду подсоединения коллекторы можно разделить на устройства с верхним, нижним, боковым или диагональным подключением. Чаще других используется нижний способ подключения. В этом случае удается скрыть контуры под декоративными деталями пола, и максимально использовать достоинства индивидуального отопления.

Если дом имеет несколько этажей, коллекторный узел для радиаторов устанавливается на каждом уровне. Местом установки может служить специальное технологическое углубление или щит, обеспечивающие свободный доступ к гребенке.

В идеале, все ветки подключения должны иметь одинаковую протяженность. Если выдержать единую длину контуров невозможно, то на каждый из них можно установить индивидуальный насос, поддерживающий циркуляцию теплоносителя. По такой схеме обычно оборудуются теплые водяные полы, каждая ветка которых оснащается не только собственным насосом, но и автоматикой.

Как выбрать распределительную гребенку для отопления

При выборе распределительного коллектора нужно четко знать исходные данные – один или несколько этажей в здании, будет ли использоваться гребенка только для одной группы приборов (например, радиаторов) или для нескольких (совместно с теплым полом), а также количество всех точек обогрева.

Таких образом, выбор необходимо строить, исходя из следующих параметров:

количество точек присоединения;
возможность подсоединения к коллектору дополнительных точек;
допускаемое давление теплоносителя в системе;
возможность подсоединения дополнительного оборудования;
наличие или отсутствие отсечных кранов и расходомеров на каждой точке;
материал изготовления распределительной гребенки;
цена.

Лидерами на рынке коллекторов на сегодня являются такие фирмы как FAR, ASKON, VALTEC, WESER. Помимо самих гребенок, у каждого производителя можно выбрать весь перечень дополнительного присоединяемого оборудования.

Установка коллекторов связана с определенными трудностями, поэтому такую работу лучше доверить проверенным и опытным мастерам. Чтобы избежать быстрых разочарований, свое внимание при покупке коллекторных блоков следует остановить на продукции известных, зарекомендовавших себя на рынке марок. Подробно об устройстве и принципах функционирования гребенок отопления рассказано в видео:

Равномерное тепловое распределение является одной из определяющих задач при проектировании системы отопления. Для ее решения можно применять ряд методов. Однако наиболее продуктивным остается коллектор для отопления дома своими руками: схемы, разновидности и правильный монтаж помогут реализовать это на практике.

Особенности коллекторного отопления

Основная разница между коллекторным и традиционным способом распределения теплоносителя является разделение потоков по нескольким независимым каналам. При этом применяются различные виды коллекторов отопления, отличающиеся комплектацией и размерами.

Конструкция распределительной гребенки (именно так иногда называют сварной коллектор для отопления) довольно проста. В трубе квадратного или круглого сечения устанавливают несколько патрубков, которые подключаются к отдельным контурам отопления. Сам коллектор соединен с центральным трубопроводом.

В дальнейшем с помощью запорной арматуры можно регулировать уровень притока теплоносителя в отдельные контура теплоснабжения. При этом можно сделать распределительный коллектор отопления своими руками, либо приобрести уже готовую конструкцию.

Эксплуатационные особенности теплоснабжения с помощью распределительной гребенки заключаются в следующем:

Равномерное гидравлическое и температурное распределение . Даже самый простой кольцевой коллектор отопления на два или четыре контура сможет эффективно стабилизировать систему;
Регулировка режимов работы теплоснабжения . Это осуществляется с помощью специальных компонентов – расходомеров, смесительных узлов и терморегуляторов. Но перед их установкой необходим правильный расчет коллектора для отопления;
Ремонтопригодность системы . Для проведения ремонтных или профилактических работ не нужно отключать все теплоснабжение в доме. Достаточно предварительно установить коллектор отопления с расходомерами и с помощью запорной арматуры перекрыть поток горячей воды в определенный контур.

Но отопление с помощью коллекторов имеет ряд недостатков. Прежде всего это увеличенный расход труб. Рост гидравлического сопротивления компенсируется установкой циркуляционного насоса. Он монтируется на каждую распределительную гребенку в системе. Также стальной коллектор для отопления можно применять только для закрытых систем.

Коллекторное распределение теплоносителя актуально для домов с большой площадью. Таким способом компенсируется постепенное остывание горячей воды, свойственное для классических двухтрубных и однотрубных схем.

Виды коллекторов для отопления

Прежде чем сделать необходимо определиться с его функциональной нагрузкой. Эта конструкция может быть установлена в нескольких местах теплоснабжения. От этого будет зависеть ее комплектация, габаритные размеры и уровень автоматизации работы.

До того как собрать коллектор отопления, выполняется его расчет, определяется место установки. Фактически для работы системы необходимо две конструкции. Гребенка от подающей трубы распределяет горячий теплоноситель по контурам отопления. Обратные полипропиленовые коллекторы для отопления являются точкой сбора остывшей воды для ее дальнейшей транспортировки в теплообменник котла.

Самодельный коллектор отопления может понадобиться в двух случаях – для системы водяного теплого пола или при организации традиционного теплоснабжения с радиаторами. Они отличаются габаритами и комплектацией:

Гребки для котельной . Для этого применяют сварные коллектора для отопления, изготавливаемые из труб большого диаметра до 100 мм. В подающей гребенке монтируют циркуляционные насосы и регулирующую арматуру. Для комплектации обратного кольцевого коллектора отопления используют отсекающие шаровые краны;
Гребенки для теплого пола . Помимо вышеописанных компонентов используется смесительный узел. Он позволяет сэкономить расход теплоносителя. Дополнительно рекомендуется применение коллектора отопления с расходомерами.

Для каждого варианта предусмотрена своя схема установки и правила эксплуатации. Корректный монтаж коллектора отопления выполняется только после детального расчета всех параметров теплоснабжения. Еще одним отличием является количество установленных циркуляционных насосов. В гребенке для котельной ими комплектуется каждый контур. Для локального вида коллекторов отопления в системе теплого пола предусмотрен монтаж только одного насоса.

Материал изготовления гребенки может отличаться от трубопроводов. Корректное подключение коллектора отопления в этом случае делается с помощью специальных переходников.

Расчет отопительного коллектора

Перед самостоятельным изготовлением распределительной гребенки необходимо выполнить расчеты ее основных параметров. К ним относятся длина, сечение подключаемого патрубка и количество контуров теплоснабжения. При этом расчет распределительного коллектора отопления можно сделать самостоятельно, либо использовав специализированные программы.

Главным условием является соблюдение гидравлического баланса в конструкции. В распределительном коллекторе отопления своими руками пропускная способность подключаемого патрубка должна быть равна сумме таких же характеристик контуров отопления. На практике этого можно достигнуть суммировав сечения патрубков. Результат должен быть равен сечению основной трубы, которая подключается к подающей магистрали. Таким образом можно уменьшить вероятность разбалансировки системы.

Для оптимизации места зачастую изготавливают коллекторы системы отопления своими руками в едином корпусе. Это позволяет снизить трудоемкость работ, а также способствует лучшему функционированию теплоснабжения. Однако при этом минимальное расстояние между подающей и обратной трубой должно составлять шесть диаметров.

Для дальнейших расчетов коллектора для отопления можно использовать правила 3-х диаметров. Оно заключается в выполнении следующих условий:

Расстояние между входной выходной группами гребенки должно составлять 6 диаметров;
Сечение стального или полипропиленового коллектора для отопления равно 3-м диаметрам подключаемого к системе патрубка;
Удаленность контуров отопления равно 3-м диаметрам;

Также важно правильно выбрать циркуляционный насос. В первую очередь это касается его производительности. Перед монтажом коллектора отопления рассчитывается удельный расход воды в системе и согласно полученным результатам выбирается насос. Для сложных схем с несколькими коллекторами эту процедуру следует делать для каждого контура в отдельности и всей системы в целом.

Для изготовления самодельного коллектора отопления можно использовать трубы с квадратным, прямоугольным или круглым сечением. Это не повлияет на работу конструкции, и не увеличит гидравлическое сопротивление. Его компенсирует работа циркуляционного насоса.

Комплектация коллекторов отопления

После выполнения расчета необходимо подобрать соответствующую комплектацию для распределительной гребенки. Для того, чтобы правильно собрать коллектор отопления следует заранее позаботиться о требуемых элементах.

В минимальном наборе для стального коллектора отопления достаточно установить запорную арматуру. Но в этом случае возникнут трудности с регулировкой мощности отельных контуров отопления.

Поэтому в подающую гребенку для котельной монтируют краны со штоком, с помощью которых можно плавно регулировать подачу теплоносителя. Дополнительно на обратную гребенку устанавливают расходомеры.

При расчете распределительного коллектора отопления для водяного пола учитывают другую схему комплектации. Она должна состоять из следующих элементов:

Регулировочный клапан . Монтируются на патрубки магистралей. С его помощью можно частично или полностью оставить приток горячей воды. При изготовлении коллектора системы теплоснабжения своими руками рекомендуется использовать автоматические модели, аналогичные терморегуляторам;
Расходомеры . Эти компоненты устанавливаются на обратную гребенку. Их функции схожи с регулировочными клапанами. Разница в работе коллектора теплоснабжения с расходомерами заключается в ограничении притока теплоносителя в обратную трубу;
Смесительный узел . Обязательный компонент для водяного теплого пола. Он смешивает потоки горячей и остывшей воды, тем самым оптимизируя температурный режим работы теплоснабжения.

Несмотря на отличия, все виды коллекторов для отопления обладают одним общим свойством – обеспечивают стабильную работу системы. Изготовить подобную конструкцию можно самостоятельно, либо приобретя уже готовую заводскую модель. Последний вариант приемлем в том случае, если кольцевой коллектор теплоснабжения необходим для системы теплого пола. При организации отопления с помощью гребенок лучше всего изготовить их своими руками. Таким образом можно адаптировать конструкцию под конкретные параметры теплоснабжения.

Во время сборки коллектора отопления можно использовать сервоприводы, которые подключаются к электронному блоку управления. С их помощью работа системы будет происходить в автоматическом режиме.

Самостоятельное изготовление коллектора

Для изготовления распределительной гребенки составляется схема, в которой учитываются все используемые материалы. О правилах расчета размеров конструкции было сказано выше. Но кроме них следует учитывать, что материал изготовления распределительного коллектора теплоснабжения своими руками должен будет выдержать все виды нагрузки – температурную и давление.

В качестве исходного материала лучше всего использовать трубу квадратного сечения. Это относится к стальным коллекторам для теплоснабжения. Она проще поддается обработке – уменьшается трудоемкость процесса установки патрубков. Форма не будет оказывать влияние на работу систему отопления.

Важно только правильно рассчитать коллектор для конкретного отопления с учетом всех факторов. Для традиционной схемы лучше всего делать стальные конструкции, так как они имеют продолжительный срок эксплуатации и меньше подвержены поломкам, чем полимерные аналоги. В водяном теплом полу успешно применяются как полипропиленовые коллекторы для теплоснабжения, так и стальные.

Порядок изготовления распределительной гребенки.

Нарезка заготовок . В первую очередь необходимо сделать основной корпус и патрубки для него.
Сборка конструкции . Для изготовления стального самодельного коллектора в систему отопления понадобится сварочный аппарат. Соединение патрубков в полипропиленовом аналоге выполняется с помощью температурной сварки.
Проверка конструкции . Для этого необходимо заполнить ее водой и создать максимально допустимое давление, которое может быть в отоплении. Не допускается наличие протечек.

Нередко отказываются делать сварной коллектор для теплоснабжения самостоятельно. Это обусловлено отсутствием соответствующего инструмента. Альтернативный способ изготовления – приобретение отдельных комплектующих. Лучше всего выбирать элементы от одного производителя. Таким образом можно обеспечить надежную работу конструкции.

При изготовлении полипропиленовой гребенки желательно использовать трубы большого диаметра. Они должны иметь армирующий слой. В противном случае возможна температурная деформация.

Монтаж коллектора в систему отопления

Перед установкой коллектора отопления еще раз проверяется его герметичность и надежность. Монтаж выполняется по заранее составленной схеме. Условия подключения конструкции к системе отопления зависят от материала изготовления гребенки.

Важно не только правильно сделать конструкцию, но и выполнить грамотное подключение коллектора отопления. Технология монтажа зависит от типа используемого оборудования. Помимо соблюдения уровня во время установки необходимо учитывать следующие нюансы:

Электрические и газовые котлы. Они подключатся в верхние или нижние патрубки;
Циркуляционный насос. Он устанавливается только с торца конструкции;
Контуры отопления. Подсоединяются в верхней или нижней части коллектора;
Баки косвенного нагрева и твердотопливные котлы устанавливаются только в боковой части.

Для системы теплого водяного пола обязательно предусматривают защитный короб, в котором будет находиться коллектор. Без него возрастает вероятность повреждения отдельных компонентов.

Следует помнить, что даже при небольших нарушениях в процессе изготовления коллектора повышается шанс неправильной работы системы отопления. Поэтому после установки гребенки рекомендуется провести ряд пробных запусков отопления, чтобы своевременно выявить явные и скрытые недостатки системы.

В видеоматериале можно ознакомиться с примером самодельного коллектора отопления:

Каждый владелец квартиры или жилого дома предпочитает, чтобы отопительная система работала бесперебойно и с максимальной эффективностью. Для достижения этой цели используются различные способы, среди которых большинство потребителей выбирает распределительные коллекторы. Это устройство пропорционально распределяет тепловые потоки, которые выделяет теплоноситель, благодаря чему отопительная система функционирует максимально продуктивно. Помимо этого разные виды коллекторов для отопления характеризуются своими особенностями и имеют множество преимуществ, о которых следует узнать подробнее.

Для чего нужна коллекторная группа

Распределительный коллектор отопления внешне похож на металлическую гребенку, так как имеет большое количество выводов для подключения приборов отопления. Это позволяет регулировать объем, температуру и давление теплоносителя. Следовательно, с помощью устройства можно контролировать подачу тепла в каждом отдельном помещении дома или квартиры. К распределительному коллектору можно подключать радиаторы, конвекторы, систему теплого пола и даже панельный способ отопления. В наше время коллекторная система отопления достаточно популярна. Важно понимать, для чего нужен коллектор в отоплении.

Большинство российских потребителей пользуются коллекторами европейской марки STOUT, так как они более приспособлены для работы в России. Производство коллекторов осуществляется на итальянских заводах. Использование высокотехнологичного оборудования и строгий контроль качества на каждом производственном этапе позволяет получить продукцию высокого качества.

По сравнению с брендами класса «премиум», которые также производятся на заводах в Италии, коллекторы STOUN отличаются более низкой стоимостью.

Для большинства потребителей является актуальным вопрос, как работает коллектор отопления. Особенностью устройства являются две взаимосвязанные части, подающий и возвратный коллектор, объединенные в один блок. Первая составляющая контролирует подачу горячей воды к каждому прибору отопления, при этом с помощью специального клапана каждый действующий контур перекрывается при необходимости. Возвратный коллектор распределяет тепло и регулирует уровень давления, что способствует пропорциональному обогреву каждого помещения в доме.

В многоэтажных домах на каждом этаже устанавливается отдельный коллектор, в результате регулируется температура и на этаже, и в отдельных комнатах. Преимуществом поэтажного коллектора отопления является возможность отключения одного контура без ущерба для работы всей системы отопления.

Какие бывают гребенки для отопления

Принцип работы коллектора отопления кардинальных отличий не имеет, виды определяются материалом, используемым для их изготовления, количеством подключаемых приборов и дополнительного оборудования.

Для изготовления устройств используются материалы, устойчивые к агрессивным внешним факторам. С учетом этого гребенка распределительного коллектора для отопления может быть выполнена:

Из стали.
Из различных полимеров.
Из меди или латуни.

Количество подключаемых приборов в системе отопления через коллектор может составлять от 2 до 12 единиц. Поэтому при недостаточном количестве тепла можно подключить дополнительное оборудование. В зависимости от уровня сложности распределительные коллекторы делятся на следующие виды:

Простое оборудование не имеет вспомогательных деталей, с помощью которых регулируется работа устройства. Кольцевой коллектор для отопления выполнен в виде железной трубки, на которой имеются ответвления и два соединительных отверстия с боков.
Усовершенствованные модели снабжены всевозможными датчиками, контрольными и автоматическими элементами, а также большим количеством арматуры.

Чаще всего регулировка коллектора отопления сложного типа выполняется такими устройствами:

Датчики, контролирующие уровень давления и температуры.
Блок, контролирующий подачу теплоносителя.
Автоматический термостат, который необходим для поддержания нормального давления и его автоматического уменьшения при достижении критических значений.
Электронные клапаны и смесители, необходимые для сохранения запрограммированных температурных значений.
Автоматические устройства для выпуска воздуха и клапаны, позволяющие сливать воду из системы.

Правила выбора распределительных коллекторов

Несмотря на все преимущества распределительных коллекторов, далеко не каждый хозяин решается на установку такого оборудования в своем жилище. Это связано с устройством коллектора отопления и наличием некоторых особенностей, касающихся приобретения и выполнения монтажных работ.

В частности речь идет о следующем:

Достаточно высокая цена . В основном стоимость определяется использованием высококачественных металлов при изготовлении коллекторной группы для отопления. Кроме того возникает необходимость приобретения различных дополнительных элементов, арматуры и оборудования. Однако следует помнить, что технология характеризуется высоким качеством и удобством использования, а также способностью достичь максимальной эффективности работы приборов отопления.
Необходимость использования циркуляционного насоса и других приборов . Функционирование водяного коллектора для отопления возможно при условии установки насоса в систему, дополнительной арматуры для каждого прибора отопления, различных заглушек и кранов, а также правильно подобранного коллекторного шкафа.
Сложность выполнения монтажных работ и их высокая стоимость . Установить оборудование может только квалифицированный мастер, который разбирается в вопросе, для чего нужен коллектор в системе отопления. При этом обязательно потребуется определенное количество времени и соответствующие расходы. Некоторые системы могут устанавливаться и подключаться только на одном из этапов строительства дома, например, система «теплый пол».

Те, кто не считает перечисленные факторы особенно важными, могут отправляться за приобретением распределительного коллектора. Однако к выбору оборудования следует подходить очень внимательно, обращая внимание на материал изготовления и технические параметры системы.

Особое значение при выборе коллектора отопления в сборе имеют следующие характеристики:

Давление системы. Очень важно установить при каких значениях оборудование может безупречно функционировать.
Какое количество электрической энергии будет потреблять коллектор.
Какое количество приборов отопления планируется подключить к распределительному коллектору.
Пропускная способность устройства.
Возможность добавления контуров при увеличении количества приборов отопления.
Наличие дополнительных элементов контроля и автоматики.
Известность завода-изготовителя и отзывы о нем.

Основные производители оборудования для отопительных систем

Желание сэкономить на приобретаемом оборудовании может стать причиной быстрого выхода из строя коллектора, что приведет к дополнительным затратам на проведение ремонтных работ и даже замену оборудования. Следовательно, лучше отдать предпочтение моделям от известных и проверенных временем производителей.

Лидерами в этой области можно назвать немецкие компании Rehau и Oventrop.

Бренд REHAU представляет самые популярные модели:

Коллектор для напольной системы отопления HKV. Его гребенка выполнена из латуни Ms 63, может работать при температуре 80 0 С и давлении 6 Бар.
В отопительный коллектор HKV-D встроены расходомеры, может использоваться для систем отопления напольного типа. Для изготовления гребенки также используется латунь Ms 63, рабочая температура равна 80 градусам, давление – 8 бар.
Коллекторы HLV могут подключаться к системе радиаторного отопления с рабочим давлением 8 бар и температурой рабочей среды 80 градусов.

Модели бренда OVENTROP также пользуются огромной популярностью, среди которых можно выделить следующие:

Гребенка для напольного отопления с корпусом из высококачественной стали, имеющая дополнительные вентили, позволяющие регулировать работу системы. Может работать при температуре до 70 0 С и давлении 6 бар. На стоимость модели влияет количество контуров.
Стальной коллектор для отопления напольного типа со встроенным ротаметром работает при параметрах, аналогичных первой модели.
Гребенки, для изготовления которых использовалась нержавеющая сталь, могут устанавливаться для подключения приборов отопления с рабочим давлением до 10 бар и температурой до 100 0 C.

Использование распределительных коллекторов для систем отопления предполагает значительные материальные затраты. Однако качественный и рациональный обогрев каждой комнаты в доме независимо от площади компенсирует и окупает все расходы, связанные с приобретением и монтажом оборудования. Достичь максимального эффекта работы системы отопления в доме помогает правильно выбранный коллектор теплоснабжения и его профессиональная установка.

Ключевой проблемой классической одно- и двухтрубной отопительной системы частных домов является быстрое остывание теплоносителя. Согласитесь, что неплохо обустроить систему, лишенную такого недостатка.

Вы хотите реализовать в своем доме отопление, где теплоноситель максимально долго будет теплым? Мы поможем вам решить эту задачу – в статье рассмотрена коллекторная система отопления, которая пользуется широкой популярностью в последние годы. Именно она способна сохранять нужную температуру внутри контура длительное время.

Также в этом материале мы рассмотрели, какие принципы лежат в основе системы и какая схема разводки самая удобная в плане монтажа. В статье подобраны схемы и тематические фото, полезные советы и видеоролики об особенностях коллекторной системы и нюансах монтажа радиаторов.

Основой схемы коллекторного отопления и главным рабочим органом является распределительный узел, именуемый в простонародье .

Это особый вид сантехнической арматуры, который призван распределять теплоноситель по независимым кольцам и магистралям.

В состав коллекторной группы входит также: , и .

Галерея изображений

Коллекторный узел для отопительной системы двухтрубного типа состоит из двух составляющих частей:

Входной – он подключается к нагревательному агрегату через подающую трубу, принимает на себя и распределяет разогретый до необходимой температуры теплоноситель по контуру.
Выходной – он подключен к обратным патрубкам независимых контуров, отвечает за сбор остывшей воды «обратки» и перенаправления ее в отопительный котел.

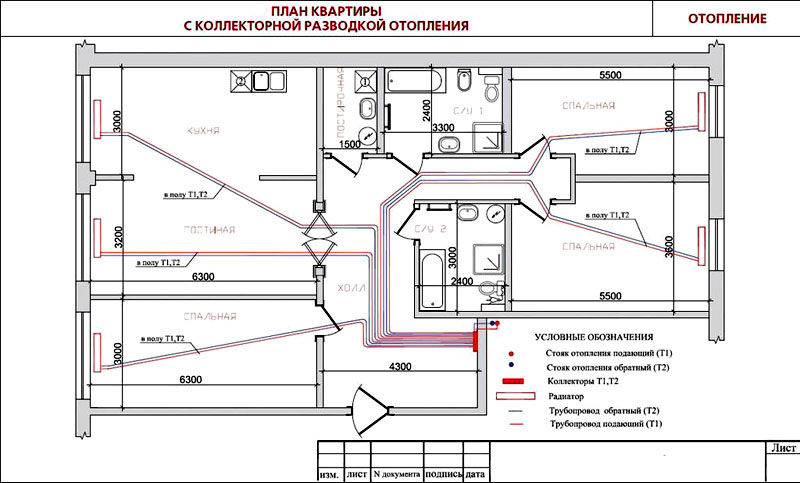

Главное отличие коллекторной разводки отопления от традиционного последовательного подключения устройств в том, что каждый отопительный прибор в доме имеет независимую подводку.

Такое конструктивное решение дает возможность управлять температурой каждой батареи в доме, а в случае надобности и вовсе отключать ее.

Нередко при проектировании отопления применяют смешанный тип разводки, при которой к узлу подсоединяют несколько контуров, управление каждым из которых осуществляется независимо. Но внутри контура отопительные приборы присоединены последовательно.

Гребенка представляет собой отрезок толстой трубы, оборудованный одним входом и несколькими выходами, количество которых определяется числом подключаемых контуров

Плюсы и минусы коллекторно-лучевой системы

Среди неоспоримых достоинств установки коллекторной системы стоит выделить:

Удобство эксплуатации . Благодаря тому, что каждый элемент управляется независимо, потребитель имеет возможность задавать температуру в любой точке дома. А по мере необходимости легко отключать один или группу отопительных приборов в комнате. При этом температура в других помещениях сохранится прежней.
Возможность задействовать трубы малого диаметра . Поскольку каждая ведущая от коллектора ветка питает лишь один прибор, для ее прокладки можно использовать трубы малого диаметра, которые легко спрятать в стяжке.
Ремонтопригодность . В случае обнаружения неполадок легко будет отключить любой участок трубопровода, не прерывая при этом работы всей системы.

Чтобы сформировать несколько контуров, имеющих разные параметры, например: перепады давления или разную температуру носителя, задействуют распределительные гребенки с функцией гидравлического компенсатора.

Гидрострелка представляет собой вместительную трубу, к выходам которой подключено ряд контуров с независимой циркуляцией.

Подогретая котлом вода поступает . Циркулируя внутри устройства, вода на разном расстоянии от врезок отбирается и перераспределяется по контурам.

За счет того, что разогретый теплоноситель с меньшими потерями доносит тепло до батарей, коэффициент полезного действия системы повышается. Это дает возможность снижать мощность котла и экономить при этом расход топлива.

Система отопления, основным элементом которой выступает коллектор, не лишена недостатков.

К числу таковых стоит отнести:

Расход трубы . Если сравнивать с последовательным подключением, то расход трубы при прокладке коллекторной системы выше в два/три раза. Разница в затратах определяется размером задействованной площади.
Необходимость задействования циркуляционных насосов . Установка независимых контуров не обходится без монтажа циркуляционных насосов. Это влечет дополнительные затраты.

Слабым звеном коллекторной системы является ее энергозависимость. Так что даже при работающем котле в случае отключения электроэнергии трубы будут оставаться холодными. По этой причине такие системы не рекомендуется применять в районах, где перебои электроснабжения – нередкое явление.

Циркуляционный насос обеспечивает принудительное передвижение теплоносителя в системе, выполненной из труб с малым диаметром, в которой суммарное гидравлическое сопротивление имеет высокий показатель

При укладке контуров в стяжку пола стоит учитывать, что любое соединение является потенциальным место протечки. И в случае возникновения дефекта для его устранения придется вскрывать монолитный бетон. А это уже весьма хлопотное и затратное мероприятие.

Поэтому соединения сетей коллекторной системы располагают исключительно над уровнем пола. Чаще всего они приурочены к коллекторному шкафу.

Принципы составления схем разводки

Единых стандартов планировки при составлении схем разводки коллекторной системы не существует. Оборудование подбирается под конкретные задачи.

А одним из обязательных условий реализации схемы является необходимость подключения всех батарей к одному стояку.

Вам также может быть полезна информация о том, как .

Если в системе отопления присутствуют дополнительные распределительные узлы – они не должны быть сообщающимися.

Выбор комплектующих системы

При проектировании отопления лучше всего приобретать распределительные узлы заводского производства.

Благодаря разнообразию ассортимента гребенку не составит труда выбрать под определенные параметры отопления, обеспечив тем самым точность и надежность системы.

Трубы для многоквартирных домов

Если коллекторная система будет устанавливаться в многоквартирном доме, то стоит учитывать, что рабочее давление в ней составляет 10-15 атмосфер, а температура теплоносителя может достигать порядка 100-120 °С. Следует помнить, что устройство коллекторного отопления возможно только на первом этаже.

Оптимальным вариантом для монтажа системы в многоквартирном доме является применение гофрированных труб, выполненных из нержавеющей стали.

Наглядным примером тому является продукция корейской компании Kofulso. Трубы этой торговой марки способны работать при рабочем давлении в 15 атмосфер и выдерживать температуру порядка 110 °С. Давление разрушения труб Kofulso достигает отметки 210 кгс/кв.см.

Сборка соединений трубопровода с использованием таких элементов не составляет труда. Трубу просто вставляют в фитинг и закрепляют путем накручивания гайки, которая обжимает металлическую гофрированную поверхность эластичным силиконовым уплотнителем.

Особенности монтажа системы

Монтировать коллекторную систему отопления частного дома следует еще на этапе строительства. Ведь после укладки или заливки чистового пола монтаж такой системы станет экономически нецелесообразным. Единственным вариантом решения задачи в этом случае станет открытый способ монтажа разводки.

Установка распределительной гребенки

На этажах домов с горизонтальной разводкой отопления для размещения коллектора, циркуляционного насоса и регулировочной аппаратуры потребуется установить закрытый короб – коллекторный шкаф.

Закрытый короб защитит оборудование и запорную арматуру от внешнего механического воздействия и придаст помещению более эстетичный внешний вид

Коллекторный шкаф устанавливают в отдельных нишах помещений, защищенных от влаги. Чаще всего для этого выделяют место в коридоре, гардеробной или кладовой.

При проектировании отопления двухэтажного здания потребуется установить две коллекторные группы: на первом и втором уровнях. Дополнительные распределительные узлы позволят обеспечить приблизительно одинаковую протяженность контура.

Как вариант можно взять за основу схему, при которой первая группа будет отвечать за распределение тепла по отдельным контурам, а вторая – выступать ключевым компонентом при обустройстве «теплого» пола.

Количество входов и выходов коллектора всегда равно числу расположенных на этаже отопительных элементов: радиаторов или колец теплых полов. Для каждой комнаты прокладывают отдельную ветку, которая, объединив несколько отопительных приборов, воплотит попутную или тупиковую схему.

Чтобы уменьшить затраты на подключение радиаторов, применяют «проходную» схему.

При «проходной» схеме термоклапан устанавливают только на первый контур радиатора; за счет чего расход воды регулируется на всех последовательно включенных за ним приборам

При «проходной» системе несколько последовательно включенных приборов будут восприниматься как один элемент.

Варианты кладки трубопровода

При коллекторной разводке чаще всего применяют способ укладки труб в бетонную стяжку. Ее толщина варьируется в пределах 50-80 мм, что вполне достаточно для «замоноличивания» внутридомовой разводки отопительной системы.

Подключение к коллектору любого радиатора или конвектора производится через две трубы: «подачу» и «обратку», поэтому трубы прокладывают в стяжке пола попарно

Для этого часто используют металлопластиковые трубы диаметром в 16 мм. За счет того, что они легко гнутся, трубопровод удобно прокладывать под полом.

Планируя после опрессовки системы залить металлопластиковые трубы бетонной стяжкой, необходимо их предварительно обернуть теплоизоляцией.

Такая прослойка позволит свести к минимуму риск повреждения труб под действием теплового расширения, поскольку в этом случае они будут «тереться» не о бетон, а об изоляцию.

При укладке труб в стяжку соединения согласно требованиям СНиПа необходимо оставлять доступными, размещая их для этого выше уровня пола

Сверху стяжки укладывается фанера, которая закрывается финишным напольным покрытием: линолеумом или паркетом.

Трубы могут подводиться также к радиаторам сбоку или сверху, например: в пространстве подшивного потолка.

Некоторые мастера предпочитают прокладывать трубы наружным способом, размещая их вдоль стен и пряча за декоративными плинтусами. Но такой способ монтажа влечет неминуемое увеличение протяженности трубопровода.

В случае если трубопровод нужно проложить через стену, чтобы предупредить его повреждение под действием усадки здания, отверстие в стене стоит оборудовать гильзой.

На каждую идущую от распределительной гребенки гидравлическую цепь устанавливают отдельную запорную арматуру.

Чтобы иметь возможность спускать накопившийся в системе воздух монтируют:

на распределительном узле – воздуховыпускные клапаны;
на радиаторах (скапливается в наивысших точках)– .

Благодаря тому, что идущая после коллекторов каждая гидравлическая цепь является самостоятельной системой, ее удобно использовать при создании «теплых полов».

Главное преимущество коллекторной системы напольного исполнения в том, что тепловые потоки распределяются по полу равномерно

Циркуляция воздуха при обустройстве напольного варианта происходит естественным образом.

При воплощении такой системы металлопластиковые трубы укладывают на теплоизоляционную прокладку, формируя узор в виде змейки или спирали. Диаметр труб и шаг укладки определяется . Одно условие – протяженность одного контура не должна превышать 90 метров.

Уложенные контуры подключают к распределительному узлу, а после проверки герметичности соединений заливают бетонным раствором. Высота стяжки составляет 70-90 мм.

У вас дома коллекторная отопительная система? Или вы только планируете ее обустроить, а пока изучаете информацию? Может у вас возник вопрос по составлению схемы разводки коллекторной системы? Задавайте свои вопросы, делитесь личным опытом обустройства отопления в доме, оставив комментарии под этой статьей.

Отопительные системы в общем понимании имеют множество схем подключения, но коллекторная схема отопления обладает очевидными преимуществами: каждый отопительный прибор (радиатор или батарея) подключается к трубам отопления отдельно, по собственным трубам, поэтому температура его теплоотдачи может регулироваться автономно и локально. Кроме того, любой из радиаторов системы можно отключить от котла без ущерба для общего отопления, например, для ремонта или замены прибора. Ключевой узел коллекторной разводки – собственно коллектор (фото ниже), или «гребенка». Конструктивно гребенка выглядит как отрезок металлической трубы с одним входным резьбовым отверстием и несколькими выходными. В электронике такие узлы называют коммутаторами или мультиплексорами.

Из-за сложной архитектуры частного жилья часто применяется комбинация вариантов , при котором к выходам коллектора подключается несколько контуров. Все контура объединены между собой в последовательную цепь, но управлять можно каждым в отдельности.

Недостатки и достоинства коллекторной схемы

Сложность трубной разводки при реализации коллекторной схемы компенсируется ее преимуществами:

Каждый радиатор – это автономный и отдельно управляемый элемент. То есть, в каждом помещении можно установить желаемую температуру независимо от температуры в котле или в других цепях отопления, или отключить радиатор (группу радиаторов) без остановки отопительной системы;
Принимая во внимание тот факт, что каждый теплопровод, подключенный к коллектору от отопительной системы, транспортирует горячую жидкость только в один отопительный прибор, целесообразнее применять трубы уменьшенного диаметра по сравнению с расчетным общим диаметром труб. При этом рекомендуется соблюдать минимально допустимое расстояние между отопительным устройством или группой радиаторов, и коллектором.

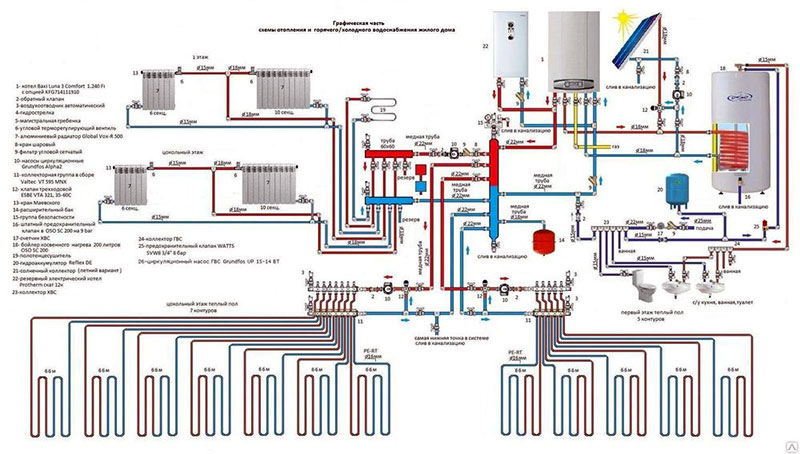

Самодельная или заводская коллекторная система отопления схема которой для общих случаев приведена выше, ценится потребителями из-за возможности создания нескольких независимых отопительных контуров с разной температурой и давлением. Такая схема позволяет при одном котле организовать разные температурные режимы для разных помещений в одном здании. Чтобы подключить несколько контуров, оборудуется другой вариант коллектора – гидрострелка, которая внешне выглядит как большая водопроводная труба.

Гидрострелка устанавливается не так, как коллектор – между трубой подачи теплоносителя и обратной трубой цикл обращения замыкается. Котел продолжает непрерывно нагревать жидкость в первичном контуре, и теплоноситель в гидрострелке начинает двигаться, позволяя врезаться в него для подключения радиаторов в разных точках и на разных уровнях.

Из-за такого необычного подключения радиаторов к гидрострелке в конечной точке отдельно взятого теплоприемника (радиатора) будут разные показатели температуры и давления. Включение гидрострелки целесообразно при комбинировании разводки труб отопления с применением радиаторов и системы «теплый пол».

В местах присоединений контуров давление и температура в трубах будут разными, но, если коллекторное и чертежи которой разрабатывались для циркуляционных насосов, будет их использовать, то эта разница перепадов не имеет значения. Также отопительные контура можно подключать последовательно (не больше двух в цепи), но при такой организации подключения контура невозможно будет регулировать отдельно друг от друга.

Недостатки коллекторной организации трубной разводки следует отметить следующие:

Энергопотребление коллекторной схемы выше, чем при последовательном подключении батарей. Причем, чем больше отапливаемая площадь, тем выше тепловые расходы;
Коллекторному отопительному оборудованию присуща работа только в одно- или двухтрубной конструкции отопительной системы, которую можно развести по стенам помещений. Но при организации лучевой разводки провести трубы по стенам или скрытым способом не получится из-за большого объема практической схемы и большого количества труб отопления;
При прокладке труб в полу под бетонную стяжку проявляются следующие недостатки способа: для труб, проложенных под полом, не разрешается делать какие-либо соединения – ни сварные, ни резьбовые, ни какие-нибудь другие, чтобы не допустить скрытой протечки, иначе придется снимать слой бетонной стяжки, а это – почти капитальный ремонт помещения со всеми вытекающими последствиями;
Суммарное гидравлическое сопротивление коллекторного контура отопления будет значительным, особенно пир прокладке труб с небольшим диаметром. Также при реализации коллекторной схемы разводки труб необходимо использование циркуляционного насоса (насосов), так как естественное давление в трубах не позволит теплоносителю свободно перемещаться по трубам;
При использовании в коллекторной схеме отопления нескольких автономных отопительных контуров обязательно на каждый большой контур монтируется свой циркуляционный насос. Это приводит к финансовым затратам как при монтаже системы, так и в процессе ее эксплуатации;
Энергозависимость коллекторной системы отопления – один из существенных ее недостатков, так как циркуляционные насосы требуют подключения к электросети. При аварийном отключении электричества отопление не сможет обеспечить требуемый тепловой режим, так как движение теплоносителя по трубопроводу просто остановится.

Основы проекта коллекторной разводки

При проектировании коллекторной схемы отопительного контура тепловое оборудование необходимо выбирать, исходя из конкретного применения приборов и некоторых общепринятых правил:

Коллекторную разводку не рекомендуется реализовывать в городской квартире, подключенной к центральному отоплению, из-за практической сложности проекта. Дело в том, что при отключении радиаторов отопления от центральных стояков и подключении их к своей гребенке теплообмен в соседних по стояку квартирах уменьшится за счет появления дисбаланса в общей схеме. При этом отопление вашей квартиры не пострадает;
Чтобы не возникло проблем с соседями при монтаже коллекторной системы отопления в квартире, нужно сразу согласовывать будущие переделки с ЖКУ, домоуправлением и другими организациями, а также утверждать новый план отопления квартиры в обход централизованной системы;

Не такие важные, но играющие свою роль при реализации коллекторной схемы особенности, которые могут возникнуть при комбинировании нескольких схем отопления, например, теплого пола и двухтрубной системы трубной разводки:

Отопительный контур обвязывается расширительным бачком с объемом резервуара ≥ 10% от общего литража теплоносителя, но не менее 5 литров;
Расширительный резервуар врезается в трубу обратного хода теплоносителя по ходу его движения и перед насосом. При монтаже гидравлической стрелки расширительный басок необходимо врезать перед насосом внутреннего контура. Врезка необходима для нивелирования отрицательного воздействия перепадов давления в отопительном контуре на мембранные баки расширительного бачка, а значит, турбулентность потока теплоносителя должна быть предельно минимальной;
При монтаже циркуляционного насоса в отдельном автономном контуре его можно врезать в любом месте разводки, но нужно помнить, что установка насоса на трубе обратной подачи теплоносителя увеличит срок эксплуатации насоса, так как в обратке температура жидкости ниже, чем в трубе подачи. Вал насоса при его установке должен быть горизонтально в любом случае.

Выбор труб для системы отопления для жилого дома или квартиры

При создании коллекторной схемы разводки для отопления малоэтажного жилого дома или другой частной постройки необходимо учитывать способ прокладки труб по дому. Если трубная разводка будет проходить под полом, в бетонной стяжке, то трубы отопления рекомендуется покупать бухтой, чтобы не делать соединений в полу, как и указывалось выше.

Пластиковые трубы должны иметь достаточную гибкость, материал труб не должен подвергаться коррозии и влиянию агрессивных сред, не должен разрушаться при низких или слишком высоких температурах, срок службы труб должен быть предельно высоким.

Требования к температурной устойчивости и прочности труб на разрыв определяются рабочими характеристиками монтируемой системы отопления в доме или в квартире. Для индивидуальной застройки давление в трубах не должно превышать 1,5 атм., а предельный температурный режим должен лежать в диапазоне 50 0 С -75 0 С. Если в доме будет работать система «теплый пол», то температура теплоносителя в трубах не должна подниматься выше 30 0 С -40 0 С.

При монтаже коллекторной схемы давление в трубах будет всегда высоким, и материал труб должен выдерживать ≥ 10-15 атм. при температуре теплоносителя до 110-120 0 С. Поэтому при разводке труб отопления в многоквартирном доме рекомендуется применять гофрированные трубы, изготовленные из нержавеющей стали, а не металлопластик или ПВХ изделия. В качестве действующего примера можно привести марку труб Kofulso, которые выдерживают давление более 15 атм. при температуре теплоносителя ≥ 110 0 С. Сила давления, которая вызывает разрушение этого материала – 215 кгс/см², что является превосходным показателем.

Радиус изгиба таких нержавеющих труб равен их диаметру, что позволяет укладывать их практически в любых местах и с любым изгибом, не опасаясь, что труба в месте перегиба даст утечку. Соединения при такой трубной разводке выполняются при помощи специальных фитингов, а места скруток фиксируются контрагайкой, обеспечивающей герметичность соединения гофрированных труб силиконовыми уплотнителями.

Но нержавеющая сталь – не самый дешевый материал, и при коллекторной разводке труб в двух- или трехэтажном доме такой проект обойдется довольно дорого. По\этому имеет смысл использовать , например, марки PE-X. Эти трубы, как и другая ПВХ продукция, выпускается в продажу в бухтах, длина одной трубы – 200 метров, материал способен выдержать давление до 10 кгс/см² при температуре теплоносителя в системе до 95 0 С. Допускается кратковременное повышение температуры до 110 0 С.

Водопроводные трубы из сшитого полиэтилена соединяются между собой также при помощи специальных фитингов в виде пластмассовых или металлических (бронзовых, латунных, медных) штуцеров со стопорным кольцом, которое плотно надевается на трубу и герметично обжимает ее. Преимущество таких труб в том, что сшитый полиэтилен имеет механическую память, то есть, сборка проводится по такой схеме: специальным экстендером труба растягивается, чтобы можно было вставить штуцер, а через некоторое время (до минуты) труба принимает исходный диаметр и плотно обжимает штуцер. Дополнительно герметичность обеспечивается стопорным кольцом.
