Канализация в бане очень важный элемент системы водоотведения загородного дома. От ее расположения чаще всего зависит и эффект отдыха в данном помещении. Некоторые люди используют парилку каждый день, поэтому стоков может собраться большой объём. Для того чтоб каждый день не избавляться от них вручную, лучше всего установить септик без откачки. О том, как устроить канализационную систему в бане, ее видах и особенностях установки мы и поговорим ниже в статье.

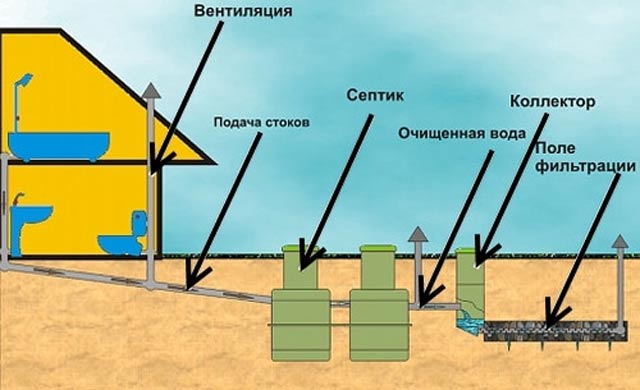

Устройство канализации в бане лучше всего выбирать с наличием нескольких камер, ведь в каждой из них вода проходит дополнительную очистку. Конечным продуктом данной установки есть осветленная и безопасная для окружающей среды жидкость, которая не имеет неприятного запаха. Изучив большое количество фото, видео и литературы от владельцев септиков, можно сказать, что двухкамерное устройство самое популярное среди жителей. Изредка, схема состоит из одного отсека, но она вполне справится с нагрузкой, так как сток не имеет твердых примесей. Принцип работы данного устройства утилизации воды заключается в таких действиях:
- Водный поток попадает в первый сектор, где разделяется на осадок и жидкость;
- Происходит переработка стока анаэробными бактериями, которые не нуждаются в кислороде для функционирования;
- Через трубу вода попадает во второй отсек, который может быть с наличием дна и без него. Если это конструкция без данной детали, то вода будет просачиваться в почву через слой гравия или щебня. Во втором варианте отвод очищенных стоков производится при помощи трубопровода.
Стоит отметить, что микроорганизмы в системе не нужно специально выводить, так как они и так обитают в почвенном слое земли. При их функционировании выделяется ядовитый газ, который можно удалять только при наличии вентиляции. В ситуации, когда в устройстве маленькое количество бактерий, нужно размножить их – для этого существуют специальные препараты. Это и есть схема выполнения работы над очисткой стоков.
Критерии при выборе устройства
Канализация в бане может быть выражена большим количеством разнообразных конструкций и отводов стоков. Именно поэтому необходимо правильно выбирать устройство, которое сможет полноценно выполнять ваши задачи. В данном разделе мы выясним, как выбрать оптимальный вариант и критерии для выполнения данного действия. Итак, первое, что мы должны знать – это самые главные параметры для покупки септика:
- Компоненты почвы и уровень грунтовых потоков;
- Особенности рельефа участка;
- Дистанции к местам забора воды.
Компоненты грунтового покрова очень сильно влияют на отвод воды. Если возле вашей бани песчаная почва, то это говорит о том, что землей будет впитываться много жидкости, поэтому система должна функционировать, как поглощающий колодец. В случае глинистых грунтов, наоборот, отвод воды достаточно сложная задача. Поэтому для ее облегчения можно установить ливневую канализацию или своими руками сделать бетонируемую канаву. Также огромную роль занимает схема рельефа местности. Стоит отметить, что септик нужно монтировать правильно и ровно, а трубопровод располагается под наклоном.
Место и материал для канализации
В том случае, когда почва способна поглощать жидкость большим количеством, тогда система соответствует всем нормам. При таком раскладе, колодец от канализации должен быть на расстояние более 20 метров, а дом или баня – более 10-15 метров. Данное руководство прописано регламентом СНиП, так что выполнение обязательно.
На сегодняшний день существует огромное количество материалов для строительства септика, поэтому очень важно выбрать оптимальные составляющие для вашего участка. Монтаж может выполняться бетоном, кольцами, металлом и другими элементами. Можно купить готовую конструкцию или канализация может собираться самостоятельными усилиями. В том случае, если слив небольшого объёма подойдут и автомобильные шины.
Если слив большого размера, например, баня используется каждый день, то сбор воды происходит быстрыми темпами. Что это значит? Очень скоро вам потребуется откачивать воду. Поэтому для решения данной проблемы лучше делать канализацию без потребности откачивания. В данной установке отвод воды производится в водоемы или поглощающий колодец.
Виды систем канализации для бани
Как сделать канализацию в бане – этот вопрос мучает большое количество людей. Пути выполнения данной задачи развиваются в двух направлениях, а именно:
- Самостоятельная установка;
- Услуги специалистов.
Если взять такую систему, которая будет утилизировать слив бани, то она выполняется в двух видах: дренажная канализация и конструкция с приёмкой. Об особенностях данных устройств мы и поговорим в нашем разделе.
Дренажная канализация
Данный колодец, принимающий сток дома, следует устанавливать для бани с ограниченным количеством посетителей. Дренажная система имеет свои требования к монтажу устройства, а именно:
- Дренажный колодец необходимо ставить от бани, учитывая глубину промерзания почвы. Если его показатель 70 см, то яма должна быть не меньше 1,5 метра.
- Дно покрываем слоем глины в 10 см, чтоб слив не смог попасть в почву;
- Дренажный колодец должен иметь сток – отвод, через который вода будет выходить в траншеи;
- Сверху глину нужно насыпать щебень или песок с гравием слоем в полметра;
- Колодец засыпать землей и утрамбовать;
- По необходимости утеплить слив трубу в дренажной системе.
Важно! Если в колодец на подушку глины засыпают смесь гравия с песком, то периодически такую установку нужно будет очищать.
Колодец на песчаной почве можно заменять подушкой дренажа, которая имеет вид траншеи с глубиной метр, шириной – 0,3 метра. Сверху данная система засыпается щебнем слоем в 20 см. Сток, который будет выводиться, сбрасывается на подушку.
Установка с приямка
Участки, которые имеют плохо пропускающую воду почву, лучше всего будут обрабатывать сток при установке системы с приемкой. Он создается из материала, который не пропускает воду и собирает все канализационные отходы дома, перерабатывает. После этого слив направляется через трубу за пределы границ усадьбы. Стоит отметить, что при использовании данной канализации, нужно предусмотреть устройство по борьбе с неприятным запахом. Для выхода из данной ситуации, мы из специальной литературы и видео, вывели такие рекомендации:
- Слив входящей трубы должен иметь высоту 12 см от дна;
- Монтаж пластины под трубопроводом;
- Сохранить дистанцию 5 см от дна до пластины;
Внимание! Слив помещения лучше всего транспортировать полиэтиленовыми трубами, высокой прочности. Такая канализация может подключаться и санузлу, если он редко используется.
Монтаж – этапы и особенности
В данном разделе мы на основе изученных видео, фото и литературу создали пошаговое руководство к выполнению схемы установки. Итак, канализация для бани своими руками в основном выполняется в виде двухкамерного септика, поэтому мы и рассмотрим монтаж данного аппарата.
Для того чтоб начать строительные работы, нам нужно знать понятие таких величин, как глубина и количество материалов. Если для вас не составит труда выполнить заливку бетоном, то вы можете обойтись без услуг специалистов. Стоит отметить, что монтаж устройства в целом займет 4 дня, если работа будет производиться четырьмя людьми.
Подготовка котлована
Проводить земляные работы можно специализированной техникой или же вручную. Второму варианту лучше всего отдавать предпочтенье в том случае, если в почве имеются камни или это песчаный тип. Эскалатор желательно использовать во всех остальных случаях. Глубина установки должна зависеть от залегания трубы, по которой слив транспортируется от одной до следующей точки.
Канализация в бане своими руками должна располагаться ниже уровня промерзания грунта. Стоит отметить, что такая глубина минимально должна быть на метр ниже. Расстояние от трубы к септику составляет 80-120 см, что означает минимальную глубину 2,5 метров.
Внимание! В случае наличия камеры без дна, то показатель залегания должен быть на 30 см больше.
На габариты котлована влияет сток воды, который будет стекать в конструкцию. Стоит отметить, что на данный показатель имеет воздействие частота пользования баней. После окончания данного этапа, выравниваем и бетонируем дно.
Монтаж опалубки
Чтоб возвести опалубку, совсем нет необходимости приобретать новые материалы, так как достаточно будет использовать старые доски. Для этого, их нужно сбить в щитки, которые потом аккуратненько погружаются в котлован. Система утилизации воды может повысить уровень прочности за счет добавления в конструкцию армированной сетки. Для выполнения сетки нужно выбирать сечение проволоки 10-15 см.
Арматурная сетка крепится к опалубке для заливания бетоном. Если особенности схемы укладки предусматривают отсутствие дна, то выполнение армирования является обязательной составляющей процесса. Закрепить опалубку можно при помощи кольев, которые помещаются в яму.
Заливка опалубки
Для создания идеального раствора необходимо смешивание 1 части цемента и двух порций песка или гравия. Процесс бетонирования лучше производить одновременно, но, если такой возможности нет, то заливку можно делать послойно. Чтоб в будущем сток воды не мог просачиваться в почву, нужно утрамбовывать раствор, чтоб он имел плотную консистенцию. Перед началом работ необходима установка дренажной и входящей трубы, которые будут транспортировать сток по конструкции.
Монтаж перекрытия
Схема монтажа данной конструкции предусматривает использование готовой плиты или создания ее своими руками из бетона. Стоит заметить, что толщина бетонной крышки должна выдержать двух взрослых человек. Также, автономная канализация должна иметь люк, который обеспечит доступ к механизму. Его можно сделать из любого подручного материала, но можно и купить в специальном магазине.
После полной готовности перекрытия приступает к установке колодца фильтрации, который размещается на дистанции 2 метра от септика. Стоит заметить, что труба из отстойника должна укладываться под наклоном в 1,5 метров. Данное требование создаст самотек воды. По окончании этих процессов можно смело приступать к эксплуатации канализации.
Процесс мытья в бане уже давно и прочно стал хорошей традицией и любимым времяпрепровождением многих. Посиделки с друзьями, пропаривание каждой частички тела, уютная обстановка — вот первые ассоциации при упоминании слова «баня». Но стоит помнить, что без правильного сооружения всех элементов бани, комфорт от отдыха может быть омрачен. Поэтому стоит заранее продумать, как сделать канализацию в бане не только эффективно функционирующей, но и технически простой.
На сегодняшний день в основном используется несколько видов канализаций для бани:
- напорная,
- безнапорная,
- соединение с центральной канализационной системой.
Каждая разновидность обладает своими плюсами и применяется в зависимости от планируемого уровня нагрузки и бюджета.
Напорная система представляет собой канализацию, по трубам которой использованная вода попадает в отстойник и позже переходит в резервуар для очистки. Безнапорная система больше подходит для простых типов бань, в ней сточная вода по трубам попросту выходит в грунт. Соединение с центральной системой канализации используется для современных сооружений и представляет собой более сложное техническое решение, нежели первые две разновидности.
Напорная канализация лучше всего подходит для тех бань, которые расположены ниже уровня грунта. Правда, корректнее тогда называть такой тип сооружения сауной, поскольку традиционная баня представляет собой отдельное сооружение. В качестве достоинств такой системы выделяют следующее:
- надежность и длительный срок эксплуатации,
- быстрая постройка,
- простота и дешевизна обслуживания.
Стоит отметить, что система предусматривает обязательное использование насосной станции и целого комплекса разветвленных труб, по которым будет происходить сток воды. Напорную канализацию возможно монтировать в различных видах исполнения:
- в случае обустройства бани в цокольном этаже (то есть ниже уровня земли, в подземном этаже), необходимо устанавливать на том же уровне и компактную насосную станцию для отвода использованной воды,
- либо же возможен вариант с подключением стояка к общей системе в доме и последующим спуском всей системы в цокольный этаж.
Безнапорная канализации отличается своей простотой конструкции, поэтому имеет наибольшее распространение. Она не требует использования насосных систем и заметно экономичнее в плане обслуживания. Принцип работы заключается в естественном отводе использованной воды по трубам, которые располагаются под наклоном в сторону отстойника. Из достоинств такой системы выделяют:
- простоту монтажа,
- дешевизну материалов,
- высокую эффективность (при наличии достаточного перепада уровней).
Единственное затруднение, которое может возникнуть — это необходимость тщательного предварительного изучения грунта и рельефа территории, на которой будет располагаться баня. Обязательно нужно учитывать все тонкости, иначе слив воды будет затруднен частым забиванием и засорением системы.
Соединение с центральной канализационной системой может быть и напорным, и безнапорным. Суть такой системы сводится к тому, что отработанная вода поступает не в отстойник, а вначале в коллектор системы канализации. Подобный вид сооружений удобен тем, что отсутствует необходимость монтажа отстойников и резервуаров-септиков, а кроме того, такое подсоединение достаточно эффективно. Основным недостатком специалисты называют частое отсутствие возможности подключения к центральной канализации, поэтому такая разновидность менее популярна, нежели описанные выше два способа (расстояние от бани до канализации зачастую не позволяет обеспечить необходимый уклон).
Дренажный колодец
Использование колодцев для дренажа целесообразно для тех банных сооружений, которые имеют небольшие размеры (предназначены на несколько человек) и коими пользуются нечасто. В таком случае нет необходимости сооружать сложные системы, достаточно оборудовать вывод использованной воды в землю с помощью монтажа дренажного колодца, глубина которого должна быть рассчитана с учетом степени промерзания грунта во время зимы и превышать значение в два раза. То есть, при глубине промерзания в 70 сантиметров необходим колодец не менее полутора метров в глубину. Определяют степень промерзания по формуле dfn=d0*mt , где значение d0 — это коэффициент для разных видов почвы, а среднее значение сумм отрицательных температур определяет показателем mt.
Порядок проведения работ по сооружению дренажного колодца обычно разбивают на следующие этапы:
- выкапывается яма необходимой глубины с ровными стенками и дном,
- дно покрывается слоем глины толщиной не менее 10 сантиметров,
- вдоль траншеи, ведущей от бани к колодцу, необходимо разровнять глину, образовав желоб правильной формы с уклоном в сторону стока использованной воды (уклон желательно не менее трех градусов),
- поверх слоя из глины насыпается дренаж из щебеня или гравия с песком,
- после этого необходимо покрыть систему слоем земли и тщательно утрамбовать,
- далее проводятся работы по утеплению сточной канализационной трубы, чтобы исключить возможность промерзания стока зимой.
Подобная канализация в бане является достаточно хорошим и малозатратным решением, единственное обслуживание, которое потребуется проводить время от времени — это чистка и просеивания песка и гравия, на которых постепенно будет оседать загрязнение.
Типы труб, используемые для обустройства канализации
В первую очередь, устройство канализации в бане будет невозможно без использования правильно смонтированного трубопровода. Различают несколько видов труб, которые используются в канализационных сооружениях:
- чугунные трубы,
- стальные трубы,
- пластиковые трубы (канализационная разновидность поливинилхлоридных труб, к примеру, хорошо подходит для этих целей).
Из перечисленных разновидностей оптимальным для проведения канализации являются пластиковые трубы. Чугунные используются часто, но ввиду их значительного веса и высокой стоимости, порой становится вопрос об их целесообразности. К тому же, срок эксплуатации чугуна составляет 80 лет максимум (чаще 20-30 лет).
Стальные трубы имеют довольно неприятное свойство быстро ржаветь в подобных условиях, поэтому сейчас их применение в качестве канализационных больше обусловлено старыми привычками, нежели практичностью. Безусловным лидером в этой тройке являются пластиковые трубы, благодаря которым устройство канализации в бане становится посильной задачей для любого уровня бюджета и строительных навыков.
Пластиковые трубы отличаются в первую очередь низкой ценой и долгим сроком эксплуатации, экологичностью и высокой степенью устойчивости к агрессивным средам канализационных отходов. Рассчитанный срок службы поливинилхлоридных труб составляет 50 лет, поэтому при тщательном и качественном монтаже вряд ли придется заботиться о смене трубопровода.
Для стока воды рекомендуется использование особой разновидности ПВХ труб: хлорированные поливинилхлоридные. Этот тип труб отличается высокой устойчивостью к воздействию горячей воды, по ним возможно обустройство стока с температурой до 95 градусов по Цельсию. В отличие от чугунных, расчетный время монтажа канализационной системы «под ключ» составляет разницу в 6 раз в пользу изделий из ПВХ. Кроме того, их намного легче транспортировать — что будет еще одним преимуществом в сторону выбора готовой канализационной системы, состоящей именно из поливинилхлоридных труб.
Еще один вид труб – это асбестовые изделия. Раньше материал был очень популярен и продавался повсеместно, но сейчас он потерял спрос в связи с появлением ПВХ. Не смотря на это, асбестовые трубы идеально подходят для обустройства канализации и отличаются неограниченным сроком службы. Поэтому если осталось несколько труб от предыдущих ремонтов, смело используйте их для канализации.
Монтаж канализации
Для различных типов канализации используются свои методики монтажа, но все они достаточно хорошо расписаны специалистами. Важно помнить, что канализация под баню должна в первую очередь рассчитываться от условий, в которых она будет эксплуатироваться. Необходимо заранее произвести все подсчеты и тщательно рассчитать схему монтажа. Если выделять действия для обустройства канализации дренажного типа, то получатся следующие шаги:
- вначале происходит прокладка труб для канализации от всех помещений: моечной, парилки, душевой (трубы должны иметь наклон 3-5 градусов, чтобы вода стекала без усилия),
- далее приступаем к этапу настилки полов, при возведении которых вновь используется наклон в сторону сточного желоба,
- следующим шагом будет обустройство вентилируемого стояка и решеток,
- возле бани выкапывается дренажный колодец,
- после завершения засыпки траншеи слоем щебня и колодца землей производят тщательную трамбовку всей поверхности.
Для монтажа канализации с приямком следует учитывать особенность грунта. Если земля отличается плохой степенью впитываемости, то требуется вначале подготовить приямок из водонепроницаемых материалов. Важно учитывать и то, что в таком случае сразу же потребуется монтаж водяного затвора, чтобы избежать появление неприятных канализационных запахов в бане. Стены приямка необходимо укрепить с помощью слоя или плит из бетона или же для этих целей возможно использовать плоский шифер. Размер приямка должен быть не менее 50 сантиметров вглубь, ширину и длину. После установки всех сооружений, монтируются трубы с наклоном к сливному отверстию, и затем уже устанавливается желоб для выведения сточной воды за пределы бани.
Фундамент под баню с канализацией необходимо тщательно продумать еще до начала заливки. Все необходимые желоба и сквозные отверстия готовятся заранее. Для этого используют трубы большего диаметра, чем канализационный сток. Труба одновременно обеспечит канал, а также защиту от прямого воздействия с бетоном, что повысит срок службы любой трубы.
Устранение неприятных запахов в системе канализации
Неприятный устойчивый запах вызывает неправильно смонтированная канализация под баней. Если заранее не позаботиться о создании эффективной системы вентиляции и сооружении гидравлического затвора — удовольствие от приема водных процедур значительно снизится. Как же избежать появления сторонних запахов? Достаточно легко — необходимо оборудовать простую по своей конструкции систему с использованием сифона. По сути, он представляет собой изогнутую трубу, наполненное жидкостью для разделения газовых сред во избежание их взаимного смешивания. Сифон будет представлять собой эффективную защиту, но при условии, что при его монтаже учитывались все особенности:
- канализация должна быть оборудована из труб максимально допустимого диаметра. Не стоит рисковать, так как, чем меньше диаметр. тем больше вероятность, что труба засорится. Рекомендовано использование труб диаметром 100 миллиметров,
- необходимо оборудовать вентиляцию, выполненную из труб, которые затем соединяют с канализацией для обеспечения постоянного притока воздуха.
Обустроить хорошую систему отвода не составит труда, важно только учитывать все нюансы при монтаже и тщательно проводить все этапы работ, включая черновые и подготовительные.

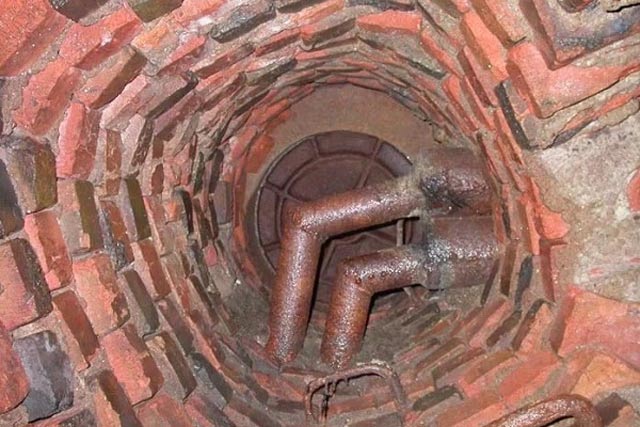

Смотровой колодец
Если канализационная система имеет значительную протяженность, то невозможно обойтись без обустройства такого важного элемента, как смотровой колодец. Он должен быть смонтирован на удалении трех метров от бани и иметь диаметр не менее метра. В первую очередь колодец служит для возможности визуального контроля за состоянием засоренности системы и проведения очистки всей канализации (в случае необходимости).
Изготавливается колодец из кирпича или дерева, стенки необходимо обложить прочным материалом. Сверху колодец (форма которого может быть какой угодно — квадратной или круглой, на личное усмотрение) следует оборудовать двойной крышкой для противодействия обмерзанию накрытия во время зимнего периода.
Строительство бани на собственном участке может быть выполнено из разных материалов и по различным технологиям, однако устройство канализации в бане является необходимым при любом способе строительства. Понимание того, как сделать канализацию в бане своими руками во многом будет способствовать как экономии финансовых средств, так и комфортному дальнейшему её использованию.
Существующие варианты конструкции канализации в бане
Проектирование стока воды в бане
Правильное техническое строение и отвода стоков, выполненное с соблюдением основных правил обеспечит длительное использование бани без необходимости проводить частое обслуживание систем внутренних коммуникаций.
Начиная на собственном участке, и рассматривая подходящие проекты необходимо сразу проработать то, как правильно сделать канализацию в бане. Это обусловлено в первую очередь тем, что закладка системы отвода стоков при любом способе её организации осуществляется на стадии .
Канализация в бане может быть организована двумя способами:
- Напорного типа с установкой насосного оборудования специального назначения, обеспечивающий отбор канализационных стоков. Данный способ хорошо использовать при устройстве банных помещений ниже уровня почвы, например, в подвале.
- Безнапорного стока, в котором отвод сточных вод осуществляется за счёт уклона прокладываемых трубопроводов и является наиболее общеприменимым.

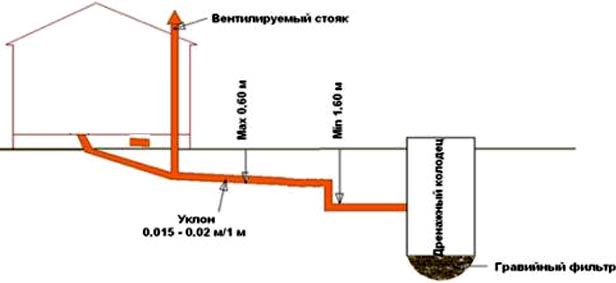

Схема конструкции безнапорного стока в бане
При проектировании банной канализационной коммуникации необходимо учитывать обустройство следующих составляющих:
- или место накопления и переработки сточных вод;
- трубопровод как внешний, так и внутренний;
- сливные устройства в помоечных помещения (трапы, желоба);
- система удаления запаха (вентиляционный отвод, сифоны).
Критерии выбора канализационной системы
При проектировании канализационной системы в бане необходимо учитывать несколько основных моментов, от которых зависит выбор наиболее оптимального её устройства.
Варианты устройства вывода воды в бане
Строительство накопителя сточных вод
Сбор и переработка сточных вод одно из основных мероприятий всего комплекса работ по устройству банной канализации при отсутствии поблизости централизованных канализационных систем. В этом случае необходимо своими силами обустроить ёмкость, в которой будут собираться стоки. Это может быть выполнено несколькими способами в зависимости от технических особенностей строительства и наличия финансовых возможностей.
Процесс установки септика для бани
Принципиальными схемами устройства колодцев могут быть следующие:
В зависимости от выбора принципиальной схемы необходимо подобрать материал для изготовления. Возможны следующие варианты:
- пластиковые ёмкости, например, еврокубы либо иные ёмкости соответствующего объёма и состава;

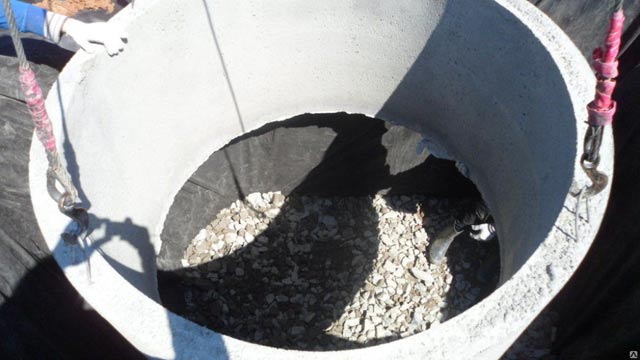

- бетонные кольца заводского производства;
- заливка бетонного короба непосредственно на местности;

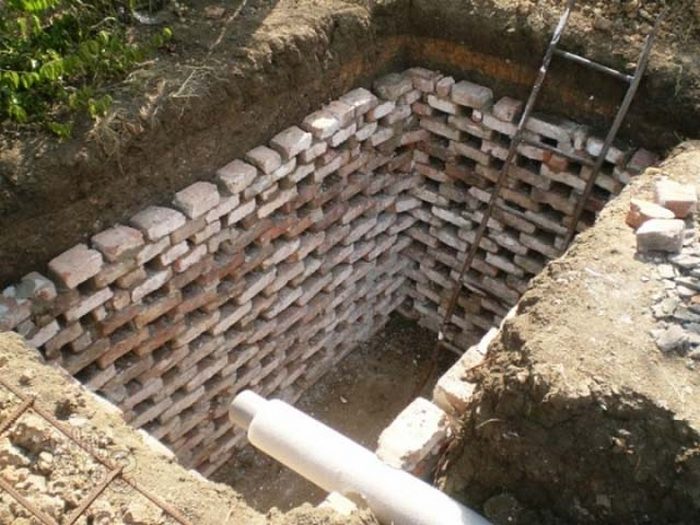

- , уложенная в шахматном порядке с дренажными зазорами.

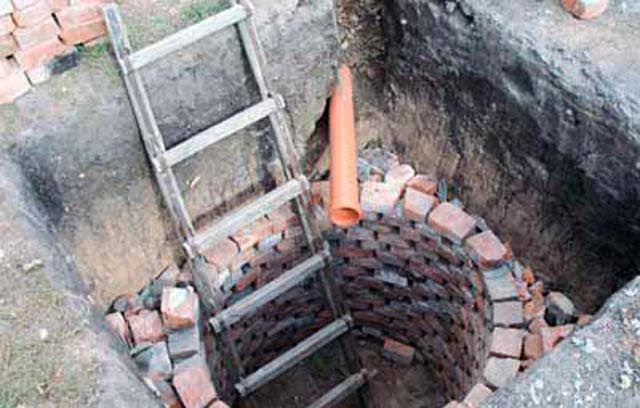

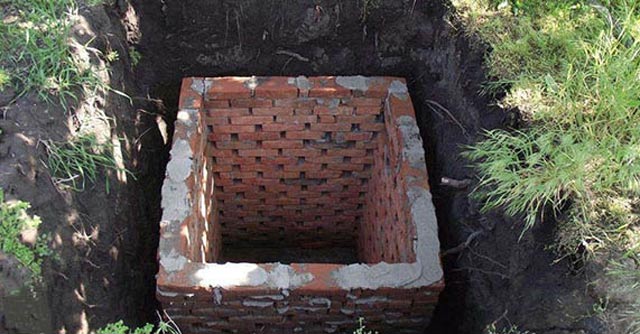

Пример отделки дренажного колодца кирпичом
После того как выбран материал и схема устройства необходимо выбрать оптимальное место для строительства и обеспечить правильную подготовку ямы для заглубления или устройства ёмкости.
Оформление и проектирование дренажного колодца
При этом нужно соблюдать следующие правила.
После выполнения земляных работ по подготовке ямы, её дно и края необходимо промазать глиняным составом, чтобы избежать осыпания краёв, а также выполнить подсыпку песчаной подушки и дренажного слоя в случае необходимости.
Чертеж и названия элементов дренажного колодца
При этом надо учитывать:
При обустройстве отводных ёмкостей надо также предусмотреть наличие , которые будут способствовать эффективной переработке отходов и исключат неприятный запах.
Особенности укладки канализационных труб
Наиболее актуальным материалом для организации отвода стоков на сегодняшний день являются пластиковые трубы, которые, в силу своих свойств, вытеснили трубы из чугуна, металла и асбестобетона. Они имеют длительный срок службы, износостойки, с ними легко работать при монтаже, а также имеют невысокую стоимость.
Для соединения труб предусмотрены соответствующие стыковочные модули или фитинги, которые имею разнообразную конфигурацию для выполнения сложных стыковок и развода трубопроводов.

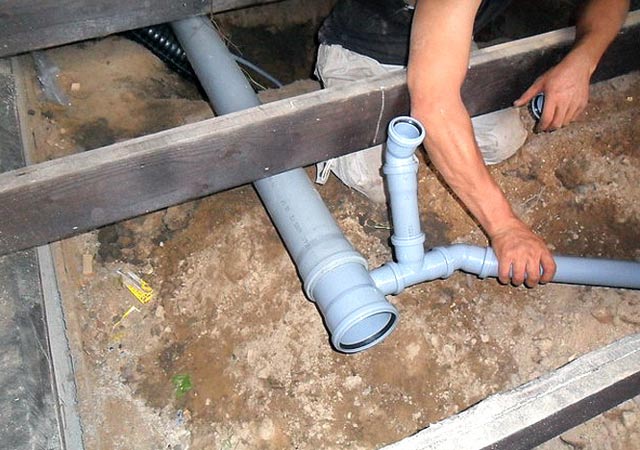

Пример укладки канализационных труб в бане

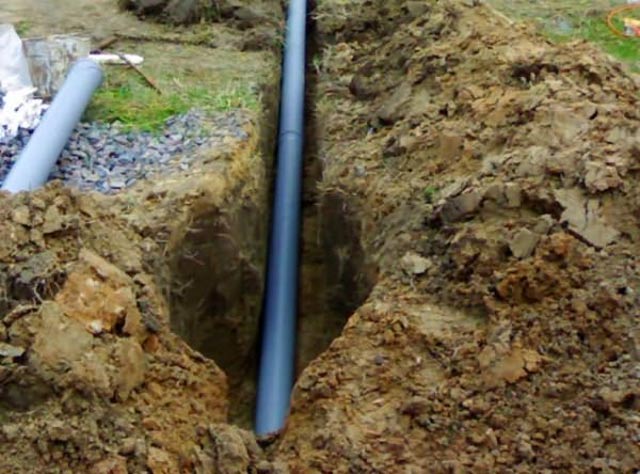

Укладка труб внешней канализации проводится в подготовленные траншеи, подготовленные с учётом следующих особенностей:

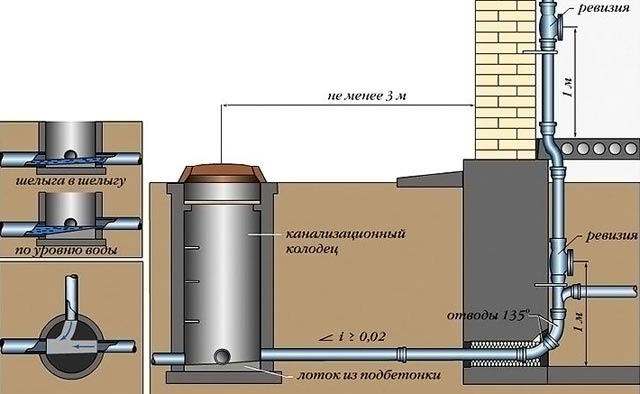

Пример устройства смотровых колодцев
Стыковка трубопровода к канализационному колодцу осуществляется способов врезки с герметизацией стыка.
Подвод трубопровода к самой бане производится через посредством установки трубы в технологические отверстия и герметизации места присоединения цементным раствором. В видео показан процесс укладки канализационных труб.
Устройство внутренних канализационных отводов
Укладка труб для оснащения канализацией внутренних помещений зависит от планируемого способа обустройства пола, функционального назначения помещений и количества точек слива.

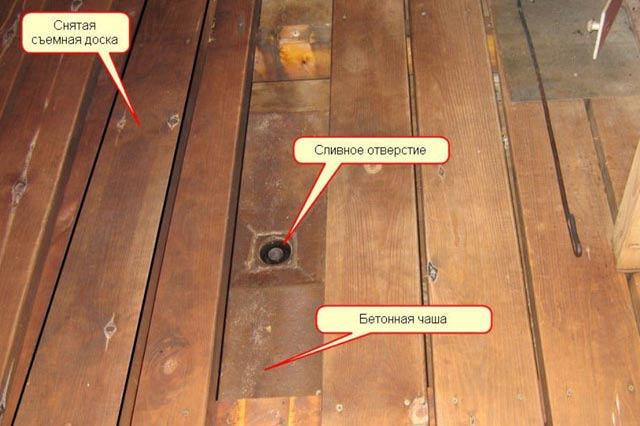

В небольших по объёму банях слив воды предполагается непосредственно из моечного помещения . Другие же варианты предполагают отвод стоков из нескольких точек, включая туалет и дополнительные места подвода воды, например, душ, умывальник.
Пример устройства канализационных отводов в бане
Все это необходимо учитывать при планировании бани, для обеспечения необходимых технологических выводов .
Материал для покрытия пола также имеет немаловажное значение для того как будет организован слив в бане.

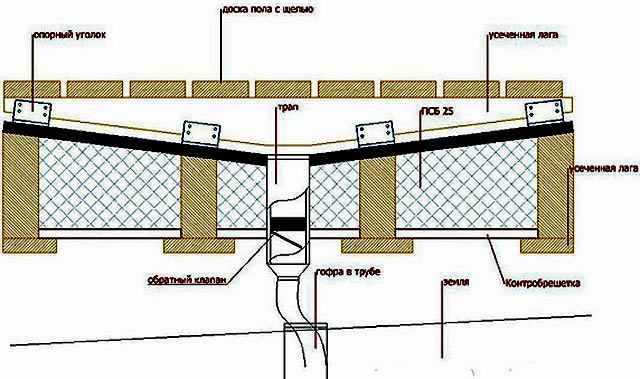

Примеры оформления и устройства трапов в бане
Работы по укладке внутренних трубопроводов выполняются в следующей последовательности.
После выполнения всех действий по раскладке труб, производят заливку бетонным раствором, учитывая при этом следующие моменты:
- высота бетона над трубами должна быть не менее 10 см;
- необходимо обеспечить уклон бетонного основания в соответствии с планируемым типом покрытия пола.
Заключительным этапом устройства канализации внутри бани является укладка покрытия пола.

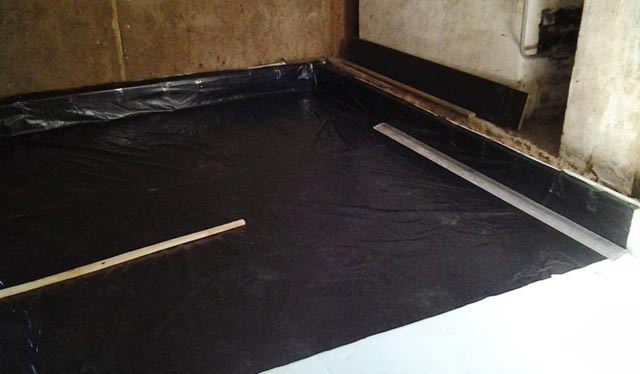

Процесс укладки пола в бане
От качества работы дренажной системы зависит не только количество удовольствий, получаемых в процессе очищения тела, но и сроки эксплуатации самой бани. В этой статье мы хотим подробно поговорить об этой теме и рассказать вам, как правильно организовывается канализация в бане своими руками.
Дренажная канализация
В баньке с небольшими габаритами довольно просто изготовить такую канализацию.
Инструкция для этого следующая:
- Недалеко от самой бани строится дренажный колодец, а его длина выбирается в зависимости от промерзания грунта. Например, если земля промерзает на 60 см, то достаточно будет ямы с глубиной не менее 1,3м;
- На дно ямы нужно уложить слой глины, он должен быть не более 10 см в толщину. Землю вокруг основания постройки и желобок, по которому будет производиться сток воды, нужно тоже обложить глиной. Она тщательно ровняется и ей предается небольшой уклон в сторону ямы;
- На дно выкопанной ямы насыпаем слой керамзита, щебня или смеси гравия и песка. Полученный «пирог» должен быть не меньше полуметра, а эти материалы будут играть роль дренажа;
- Поверх него нужно высыпать землю и плотно её утрамбовать;
- Сточная труба, отходящая от бани, обязательно должна утепляться, в другом случае она замерзнет зимой.
Важно. Периодически раз в 2 или даже 3 года нужно обязательно проводить очистку ямы, поскольку вода, проходящая через её дренажный слой, может его засорить взвешенными частицами.
Если грунт, на котором установлена баня, имеет песчаное строение, то можно изготовить горизонтальную дренажную подушку. Она выполняется в форме траншеи с глубиной и длинной до одного 1000 мм и шириной 300-400 мм.
На дно такой траншеи высыпается небольшой слой щебня (20 см будет достаточно), а поверх укрывается земля. Вода, выводимая с постройки, будет попадать прямиком на эту подушку.

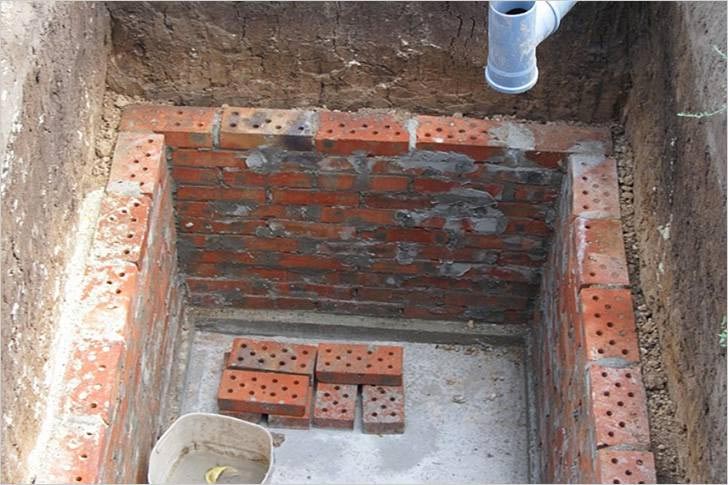

Применяем приямок
Попадаются участки грунта, которые плохо пропускают воду. В этом случае лучше изготовить приямок для стоков. Они в нем будут собираться, а затем уже удаляться.
Такая канализация бани своими руками делается только из водонепроницаемых компонентов, а жидкость, собравшаяся в приямке отводиться через специальный трубопровод.
При строительстве самого приямка нужно подумать о постройке водяного затвора. Он сможет ограничить попадание в баню неприятных запахов.
Чтобы это сделать необходимо:
- Вхождение сливной трубы в приямок сделать на высоте около 15 см от его дна;
- Берется пластина и устанавливается сразу под трубой, при этом она не закрепляется снизу;
- Оставляется порядка 8 см от дна до пластины, оно будет служить для образования водяного затвора.
Обыкновенные полиэтиленовые трубы, применяемые для канализационных работ, хорошо подойдут для построения канализации. Их можно подключить к системецентральной канализации при условии, если она не сильно загружена.
Отвод сточных вод
Канализация для бани своими руками изготовляется относительно несложно, а выбор её типа основывается на пропускной способности. Если она предназначена для малого числа пользователей, то для неё хватит обычной дренажной системы с запасом, но если баня будет принимать большой поток отдыхающих, то тут не обойтись без сложной водоотводящей системы.
Важно. Если на участке с баней имеется центральная канализация, то лучше подключиться к ней. В таком случае вы на 100% не будете нарушать санитарные нормы и правила.
При строительстве и подключении к уже функционирующей канализационной системе не стоит применять деревянные короба и стальные трубы, потому что они в течение короткого времени приходят в негодность. Для этого лучше купить пластиковые или , цена их находится в тех же пределах.
Труба должна быть не меньше пятидесятого диаметра, а в случае если планируется подключение дополнительных устройств или установок то лучше взять с запасом, например, 100 см в диаметре. Будет неплохо, если система канализации будет оборудоваться трапом из нержавейки, который будет выполнять работу водяного затвора.
Пол
Пол – важная часть, перед тем как сделать канализацию в бане сначала продумывается тип настила.
В зависимости от того какой её размер и тип канализации в ней могут устанавливаться разные настилы:
- Капитальный пол . Изготавливается с определенным наклоном в какую-то сторону. В этой стороне выполняем приемный лоток, с которого вся вода отводится в приямок;
- Протекающий пол . Он крепится сразу к лагам и имеет зазоры между досками до 5 мм.
Смотровой колодец
Бывают ситуации, когда система отвода воды может иметь протяженность в несколько десятков метров и при этом обладать поворотами. В таких случаях, обычно на поворотах, строятся смотровые колодцы. Сам колодец имеет забетонированное дно и служит для ревизионных работ – чистки труб ().
Такой элемент обязательно снабжается крышкой, которая нужна для предотвращения замерзания стоков и попадания различных предметов в трубы (мусора, земли и пр.), которые приводят к их засорению. Очень желательно внутреннюю часть крышки утеплить.
Важно. Если так случилось, что сточная труба засорилась, её нужно прочистить специальным сантехническим тросом. В процессе чистки желательно организовать небольшой пропуск воды по трубам, чтобы вымывались отложения со стенок.
Вывод
В этой статье мы обсудили важный вопрос, как сделать канализацию в бане. В итоге были представлены два решения этой проблемы: создание дренажной системы или канализации. Какой именно вариант подойдет именно в вашем случае решать лишь вам ().
В представленном видео в этой статье вы найдете дополнительную информацию по данной теме.
Баня является местом повышенной влажности. По этой причине при строительстве бани необходимо позаботиться об отведении стоков. О том, как можно сделать банную канализацию своими руками, попытаемся рассказать в нашей статье.
Обустройство банной канализации делают еще на этапе строительства, а канализационная сеть должны быть включена в общий строительный план. Водоотведение в бане, как и в доме, состоит из двух типов сетей и конструкций: наружных и внутренних. Способ устройства каждой из них от некоторых факторов.
- На структуру канализационной сети в первую очередь влияет устройство самой бани, под которым понимают количество помещений. Бани могут быть разными. В самом простом варианте парная и место для мытья совмещены. Но все чаще в банях душевую устраивают отдельно, и даже обустраивают туалет. Чем больше помещений включает в себя баня, тем сложнее ее система внутренней канализации.
- Тип и нюансы монтажа наружной банной канализации зависят от таких свойств грунта, как его влагопропускная способность, уровень промерзания почвы.
- Место отведения стоков из бани определяется еще и ее загруженностью. Так, для сбора и отведения вод с маленьких парных достаточно дренажного колодца или другого подобного строения.
- При выборе способа сбора воды из помещения нужно руководствоваться типом бани. Например, в русской бане рекомендуется применять водосборный желоб. Слив сточных вод определяется также типом полов в парилке и других помещениях.
Обо всех особенностях более подробно читайте ниже.
Внутренняя канализация бани
Даже если в бане сухая парилка, а для мытья обустроен душ, об отводе воды из парилки тоже нужно позаботиться. Тем более необходимо обустроить канализацию во влажной парной и там, где парятся и моются в одном отделении.
Обратите внимание! Для банных канализационных систем, в которых сбор стоков происходит из нескольких помещений, включая туалет, обязательным является установка канализационного стояка с вентиляцией.
Сбор воды в бане может производиться различными способами. В первую очередь это зависит от того, как планируется уложить полы. Канализацию укладывают до обустройства полов. Общее во всех системах отвода воды из бани является соблюдение уклона как для самих полов, так и для канализационных труб.
Если речь идет о деревянных полах, то доски их можно уложить вплотную, а можно оставить между ними щели. В первом варианте полы укладывают, соблюдая уклон от одной стены к другой. В самой нижней точке между полами и стеной оставляют щель, в которую монтируют желоб, соблюдая при его укладке уклон. В нижней точке желоб подсоединяют к канализационной трубе, выводящей стоки из здания.
Обратите внимание! Если в бане парная и моечная являются разными помещениями, то желоб можно уложить под перегородкой между ними.
При обустройстве щелевого деревянного настила между досками оставляют зазор в 5 мм. Под деревянным полом делают основание из бетона с соблюдением уклона к центру, где и прокладывают желоб, соединяющийся с канализационной трубой.
Вместо бетонного основания для сбора воды укладывают на утепленный пол под деревянный настил поддон, например, из оцинкованной стали.
В некоторых банях, например, в хамаме, делают наливные полы, на которые укладывают плитку. В таком случае при монтаже пола тоже соблюдают уклон, а в низшей точке устанавливают специальное водоприемное устройство – трап, соединенный с канализационной трубой. Такой вариант также подходит для душевых помещений с кафельным полом.
Какой бы из вышеописанных вариантов вы ни выбрали, общая схема монтажа канализации выглядит следующим образом.
Шаг 1. До момента укладки пола монтируют канализационные трубы. Для них делают канавы с соблюдением уклона в 2 см на каждый метр. Глубина траншей может составлять 0,5 – 0,6 м.
Шаг 2. На дно траншей насыпают песчаную подушку толщиной в 15 см, ее утрамбовывают с соблюдением уклона.
Шаг 3. Укладывают канализационные трубы. Сейчас часто применяют изделия и полипропилена. Рекомендованный диаметр труб 100 мм.
Шаг 4. Если необходимо, то устанавливают канализационный стояк, который закрепляют к стене при помощи хомутов. Обязательно обустраивают вентиляцию стояка любым из двух вариантов:
Шаг 5. Застилают полы одним из выше упомянутых методов.
Шаг 6. Подсоединяют к системе канализации желоба с решетками или трапы.
Обратите внимание! В местах соединения с канализационной трубой любого водоприемника необходимо установить гидрозатвор (сифон), который исключит проникновение запахов канализации в помещение. Трапы обычно снабжены встроенными гидрозатворами.
В качестве желоба применяют изделия из пластика, чугуна, асбестоцемента. Ранее использовались сталь и дерево, но они быстро подвергаются разрушению. Минимальный диаметр желоба составляет 5 см.
Шаг 7. Если необходимо, подсоединяют к системе канализации унитаз и другое санитарное оборудование.
На этом монтаж канализации внутри бани окончен. Но как любая канализационная система, утилизация стоков бани включает и наружные элементы, варианты которых будут описаны ниже.
Наружная канализация бани
Способов организации внешнего участка банной канализации несколько. Утилизация стоков зависит от их объемов, климата и типа грунта, а также возможности сброса в центральную или локальную систему канализации.
Дренажный колодец для бани
Для хорошо проницаемых почв с глубоко расположенным уровнем грунтовых вод с целью утилизации банных стоков часто применяют дренажные колодцы. Сделать их самостоятельно достаточно просто.
Шаг 1. Сначала выкапывают на расстоянии около двух метров от бани яму, площадь дна которой составляет 1 кв.м. Это котлован для колодца. Его глубина должна быть не менее 1 м и зависит от глубины промерзания почвы.
Шаг 2. К нему от бани выкапывают траншею для наружной канализационной трубы. Глубина канавы должны быть такой, чтобы трубопровод проходил ниже точки промерзания грунта. Траншею делают с соблюдением уклона.
Шаг 3. На дно котлована засыпают фильтрующий слой щебня, керамзита или песчано-гравийной смеси. Высота фильтрующей загрузки должна быть чуть выше уровня отметки нулевых температур почвы.
Обратите внимание! Смесь песка и гравия подвержена заиливанию, поэтому ее придется чаще менять.
Шаг 4. Дно траншеи заливают жирным раствором глины, из которой формируют желоб. Обязательно соблюдают уклон в 2 см на погонный метр.
Шаг 5. В траншею укладывают трубу, идущую от бани до слоя фильтра дренажного колодца.
Шаг 6. При необходимости трубу утепляют дополнительно, например, минеральной ватой.
Шаг 7. Производят обратную засыпку грунтом колодца и канавы с трубой, утрамбовывают.
Сбор воды в приямок
Если баня построена на участке, грунт которого плохо пропускает влагу, то для простого варианта утилизации стоков изготавливают приямок под полом бани.
Шаг 1. Под будущим полом выкапывают небольшую яму, которая может иметь форму куба с минимальной длиной ребра в полметра.
Шаг 2. Стены и дно приямка заливают бетоном. Это необходимо для гидроизоляции. В качестве защиты от утечки влаги можно использовать любой водонепроницаемый материал.
Шаг 3. К приямку на высоте 0,1 м от пола подводят трубу, которая будет выходить за пределы бани и участка под уклоном. Как только в приямке стоки достигнут определенного уровня, жидкость будет удаляться по этому трубопроводу.
Шаг 4. В качестве гидрозатвора в приямке устанавливают пластину под наклоном. Ее фиксируют в трех местах к трубе, за исключением нижней части. От нижнего края пластины до дна должно быть 50мм.
Шаг 5. Укладывают полы под уклоном к центру комнаты. В нижней точке пола монтируют желоб, идущий в приямок с наклоном.
Шаг 6. В приямок выводят желоб.
Воду в приямок можно собирать и другим способом. Это вариант подходит для щелевых полов. В таком случае под основным деревянным полом делают черновой цементный пол, имеющий уклон, который идет к центру. В центральной точке – цементный приямок. Вода просачивается через щели и попадает в приямок, оттуда выводится за пределы бани.
Дренажный колодец и приямок подходят только для простых бань, в которых нет унитаза, а значит, и фекальных стоков.
Подключение к септикам и центральной канализации
Если возле участка проходит центральная канализационная сеть, то к ней можно подсоединить не только канализацию дома, но и бани. Для этого необходимо заказать проект водоотведения в проектной компании и предоставить его владельцам центральных сетей.
Для утилизации большого количества банных стоков с фекальными компонентами можно поступить следующим образом:
- установить накопительную емкость, для опустошения которой по необходимости вызывают ассенизаторскую машину;
- подключить канализацию бани к септику, очищающую домовые стоки.
Возможна также установка отдельного септика, но это требует дополнительных финансовых затрат, которые не оправданы для бани, используемой не ежедневно.
В качестве заключения
Канализация даже в самой простой бане является необходимым элементом, который не только спасет ваш участок от загрязнения стоками, но и постройку от действия влаги. Тем более необходимо обустройство системы утилизации стоков для больших бань, в которых есть отдельная душевая комната, а также туалет. В этом случае для сбора и обезвреживания сточных вод лучше всего подходят локальные системы очистки.
Главными правилами при устройстве канализации в бане, как и в доме, является соблюдение уклона и установка гидрозатворов, а также вентиляция стояка, если в его установке есть необходимость. Учитывая эти общие, а также частные нюансы для каждого вида систем утилизации банных стоков, можно своими руками обустроить банную канализацию.
Видео – Вариант канализации в бане
Видео — Слив из бани
